东方华府东区1#楼 试验方案

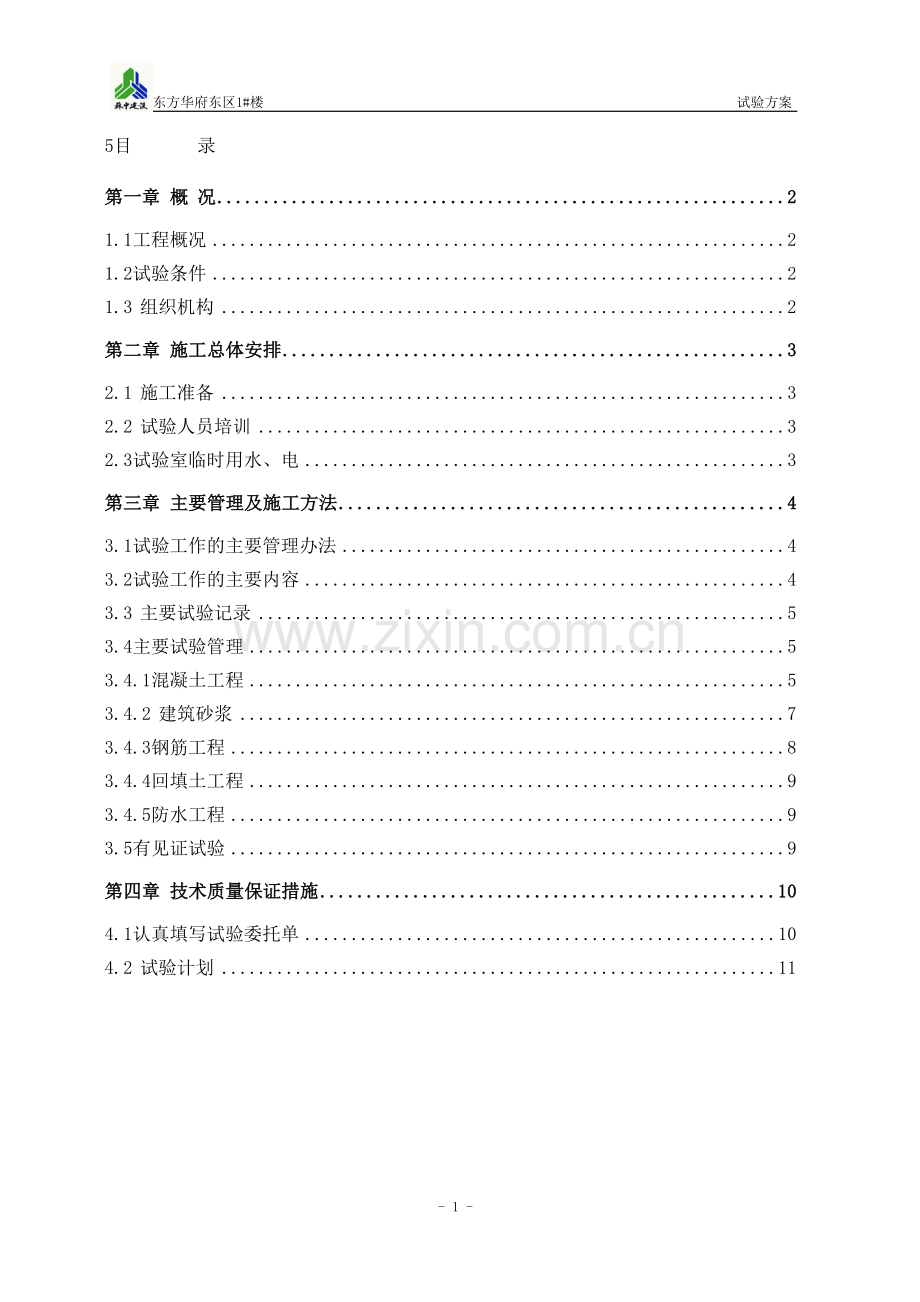

5目 录
第一章 概 况 2
1.1工程概况 2
1.2试验条件 2
1.3 组织机构 2
第二章 施工总体安排 3
2.1 施工准备 3
2.2 试验人员培训 3
2.3试验室临时用水、电 3
第三章 主要管理及施工方法 4
3.1试验工作的主要管理办法 4
3.2试验工作的主要内容 4
3.3 主要试验记录 5
3.4主要试验管理 5
3.4.1混凝土工程 5
3.4.2 建筑砂浆 7
3.4.3钢筋工程 8
3.4.4回填土工程 9
3.4.5防水工程 9
3.5有见证试验 9
第四章 技术质量保证措施 10
4.1认真填写试验委托单 10
4.2 试验计划 11

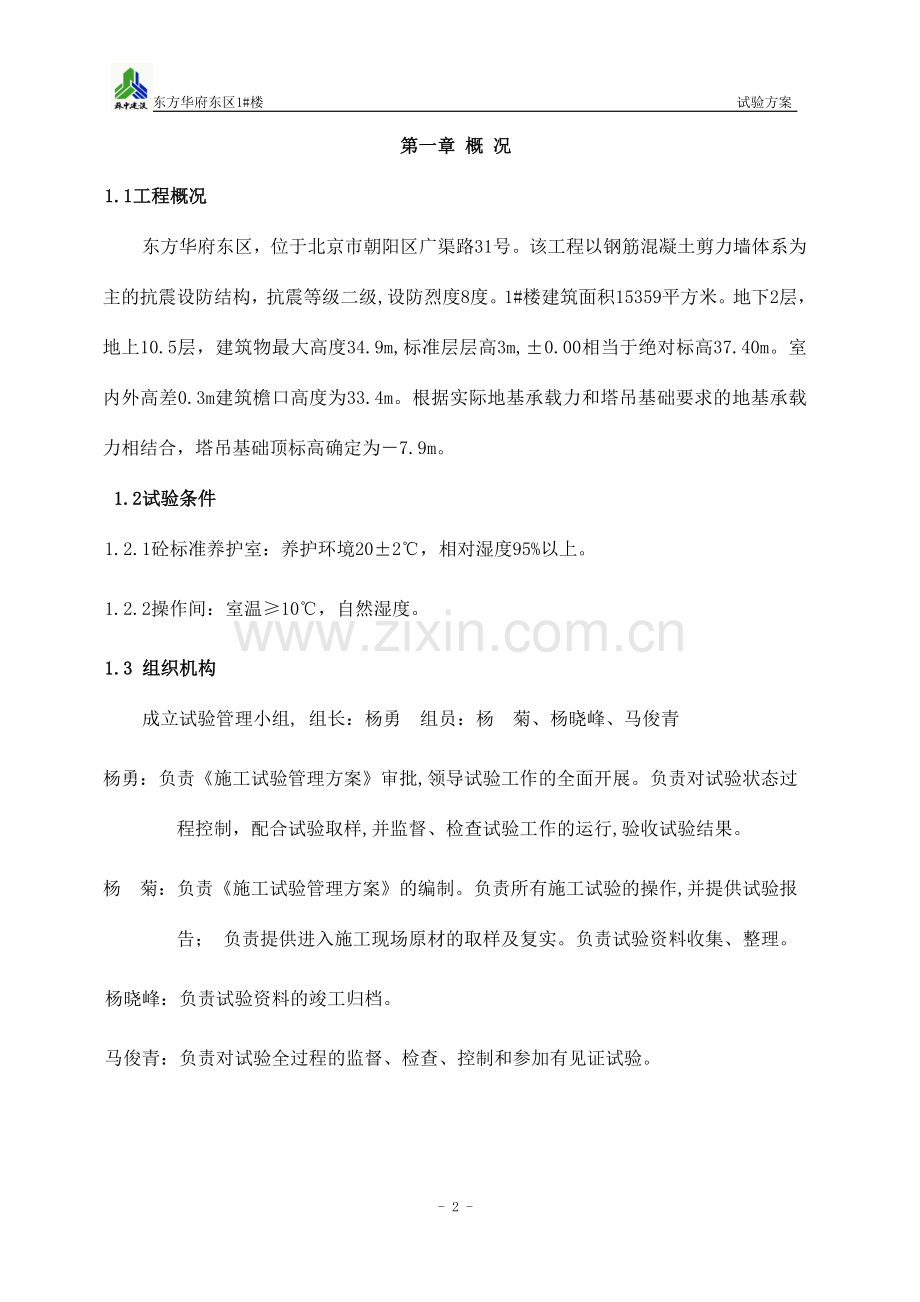

第一章 概 况
1.1工程概况
东方华府东区，位于北京市朝阳区广渠路31号。该工程以钢筋混凝土剪力墙体系为主的抗震设防结构，抗震等级二级,设防烈度8度。1#楼建筑面积15359平方米。地下2层，地上10.5层，建筑物最大高度34.9m,标准层层高3m,±0.00相当于绝对标高37.40m。室内外高差0.3m建筑檐口高度为33.4m。根据实际地基承载力和塔吊基础要求的地基承载力相结合，塔吊基础顶标高确定为－7.9m。
1.2试验条件
1.2.1砼标准养护室：养护环境20±2℃，相对湿度95%以上。
1.2.2操作间：室温≥10℃，自然湿度。
1.3 组织机构
成立试验管理小组, 组长：杨勇 组员：杨 菊、杨晓峰、马俊青
杨勇：负责《施工试验管理方案》审批,领导试验工作的全面开展。负责对试验状态过程控制，配合试验取样,并监督、检查试验工作的运行,验收试验结果。
杨 菊：负责《施工试验管理方案》的编制。负责所有施工试验的操作,并提供试验报告； 负责提供进入施工现场原材的取样及复实。负责试验资料收集、整理。
杨晓峰：负责试验资料的竣工归档。
马俊青：负责对试验全过程的监督、检查、控制和参加有见证试验。

第二章 施工总体安排
2.1 施工准备
2.1.1施工手续及证件
试验人员必须具备《职业技能岗位证书》、《北京市安全资格上岗证》及《暂住证》等准许施工证件。
2.1.2试验设施
在现场北侧围墙下搭设15m2的试验室,分标准养护室和操作间。配备如下试验工具:
序号
名称
单位
数量
1
天平(2000克)
架
1
2
湿度计
支
1
3
混凝土试模
个
10
4
砂浆试模
个
4
5
环刀
个
4
6
电加热器
个
1
7
混凝土坍落度桶
个
1
2.2 试验人员培训
试验人员必须持试验资格上岗证上岗,辅助试验人员进行试验工作的人必须具备相关试验知识,并接受项目经理部试验人员对其进行的试验知识的培训。
2.3试验室临时用水、电
电从二级电箱引入,水从现场临时用水系统引入一总阀门,然后进行分支。
第三章 主要管理及施工方法
3.1试验工作的主要管理办法
试验人员负责所有施工试验及进场原材料的复试,但必须接受项目经理部试验人员或物资部的监督;北京城乡建设委员会文件[1997]172号文关于有见证取样和送检制度规定范围内的项目的试验取样、制样,必须有监理公司的见证人及项目经理部试验人员共同参加。项目经理部试验人员执行项目施工负责人按照有关规定与监理单位共同制定的有见证取样和送检计划，负责依照现行规范或业主、监理的要求进行所有的施工试验与进场原材料复试,并及时将有见证试验报告报现场负责人,并将试验结果及时通知项目经理部质量总监,最后整理后归档。
3.2试验工作的主要内容
根据本工程的实际情况,主要试验内容如下:
1、砼试样制取、成型、养护、送检；
2、建筑砂浆试件制取、成型、养护、送检；
3、土壤击实试验取样、送检；
4、回填土干密度取样、试验；
5、钢筋直螺纹接头取样、送检；
6、钢筋原材料进场复试取样、送检；
7、水泥原材料进场复试取样、送检；
8、砂、石原材料进场复试取样、送检；
9、砌体材料进场复试取样、送检；
10、防水材料进场复试取样、送检；
11、砼坍落度测试。
3.3 主要试验记录
1、养护室温度、湿度记录；
2、砼试块制作记录；
3、砂浆试块制作记录；
4、回填土干密度试验记录；
5、钢筋直螺纹接头取样记录；
6、钢筋原材料取样记录；
7、水泥试验取样记录；
8、砂、石试验取样记录；
9、砌体试验取样记录；
10、防水材料试验取样记录；
11、测试砼塌落度记录。
3.4主要试验管理
3.4.1混凝土工程
3.4.1.1砼坍落度：
本工程采用商品砼，待砼运至指定卸料地点后，试验人员即可进行砼坍落度测试。实测的砼坍落度与要求坍落度之间的允许偏差应符合下表要求：
要求塌落度 允许偏差（mm）
墙 160-180mm ±20
柱、梁板 140-160mm ±20
抗渗砼 100-140mm ±20
在砼浇筑过程中，试验人员在每一工作台班时间内测定砼坍落度至少两次。
3.4.1.2砼的取样、试块的制作、养护
(1)试块留置要求如下：
砼试块在砼浇筑地点随机抽取，每100盘(每盘1m3)且不超过100m3的同配合比的砼，取样不得少于一次；每工作班拌制的同配合比的砼不足100盘时，取样不得少于一次；对现浇砼结构，其试件留置尚应符合下列规定:每一现浇楼层同配合比的砼，其取样不得少于一次；同一单位工程每一验收项目中同配合比的砼，其取样不得少于一次。
每次取样至少留置一组标准试件，同条件养护试件的留置组数可根据结构构件的拆模、
吊装及施工工期间临时负荷、大梁负荷时的砼强度实际需要确定。
防水砼连续浇筑量为500m3以下时，留置两组抗渗试块，每增加250 m3～500 m3增留两组。一组在标准情况下养护，另一组与现场相同情况下养护，试块养护期不得少于28天。如使用的原材料、配合比或施工方法有变化时，现场应另行留置试块。
冬季施工时,在常温砼试块的基础上增设三组同条件试块：用于临界强度判定一组。用于明年4月12日试块解冻后测定砼是否受冻一组。用于备用一组。养护条件与现场砼养护条件相同。在每层设一600（宽）×600（厚）×600高试块同条件养护钢筋笼子，靠墙放置，并在笼子上设标签，标明单体工程同条件试块部位。
(2)试块的制作及养护
标准试件的养护环境为:温度20±2℃，相对湿度95%以上。养护至28d龄期时按标准试验方法测得的砼立方体(边长为100mm)抗压强度可作为评定结构构件的砼强度。
试块成型后，用已准备好的塑料薄膜覆盖、保温。及时登记砼施工及试块制作记录，第二天依取样顺序在试块上编号、拆模、进行养护，到龄期及时送检。
3.4.2 建筑砂浆
试块的取样原则如下:
每一楼层或250m3砌体中的各种标号的砂浆，每台搅拌机至少检查一次，每次至少制作一组试块（每组6块）,基础砌体可按一个楼层计。如砂浆标号或配合比变更时还应制作试块。
试块的取样方法如下:
在砂浆使用地点的砂浆槽、砂浆运送车或搅拌机出料口，至少从三个不同部位集取。所取试样的数量应多于试验用料的1～2倍。
现场取来的试样在试验前应经人工翻拌，以保证其质量均匀。
砂浆的养护:
按标准方法制作的边长为70.7毫米的的立方体试件。在如下条件养护: (1)水泥混合砂浆为温度20±3℃,相对湿度60%～80%; (2) 水泥砂浆为温度20±1℃,相对湿度95%以上。养护至28天龄期时试压,作为评定砂浆的强度。
试块成型后要及时登记砂浆试块成型记录，第二天依取样顺序在试件上编号,拆模、养护，到28d龄期送检。
3.4.3钢筋工程
主要包括钢筋原材复试、钢筋加工过程中的接头连接试验。
钢筋原材复试及钢筋加工过程中的连接试验,并参与有监理参加的有见证试验过程.试验人员参与有监理参加的有见证试验。
钢筋原材复试:热扎钢筋60t为一批,做拉伸及冷弯(屈服点强度、极限强度、伸长率)试验。钢筋材质中,不同钢号、不同炉号的钢筋为混合批，如果含碳量差超过0.2或含锰量差超过0.15时,一张材质必须对不同炉号和钢号分别做复试。
钢筋在正式连接之前，都必须作现场同条件下的连接性能试验（每一批同规格、同等级、同接头型式钢筋作一次班前连接试验）,合格后方可进行正式连接。
钢筋连接试验:直螺纹连接
直螺纹连接: 本工程规定直径大于等于18的钢筋连接采用剥肋滚轧直螺纹接头，在钢筋连接工程开始前应进行接头型式工艺检验，钢筋接头以同一施工条件下每一流水段采用同一批材料的同等级、同型号、同规格以500个为一批进行验收，不足500个接头的也作为一批验收，在每批接头中随机切取3个试件送作试验。同时钢筋接头应做不少于30%的有见证试验，见证取样应由监理监督现场取样，填写见证记录，并贴上“有见证”字样，送往已备案的有见证试验室复试。
取样及试验办法：同批钢筋，同种机械连接形式，每批量随机抽取3个试件作为一组，进行抗拉强度试验，试件长度：600～650mm。
3.4.4回填土工程
土方正式回填前，选定经业主、监理批准的土源，取15kg～20kg土样送至试验室进行标准击实试验并确定土样最大干密度和最佳含水率,以此作为控制回填土质量指标。
回填土的取样部位详见《土方回填方案》。
回填土施工过程中，现场试验人员负责回填土干密度试验取样及送检，同时填写试验记录。试验结果出来后，立即以口头或书面形式通知现场负责人，对试验合格的土层，方可允许继续回填。对试验不合格的土层，必须重新压实，并再次试验，直至合格。
3.4.5防水工程
本工程屋面和地下室采用4mm厚SBS聚脂胎防水卷材防水层，屋面采用SBS卷材与SBS涂料复合防水层。采用防水卷材使用前必须抽样复验：每1000卷为一批,不足1000卷仍为一批。防水涂料使用前必须进抽样复验：同一规格、品种的防水涂料,每10t为一批,不足10t者按一批进行抽检;胎体增强材料,每3000m2为一批,不足3000m2按一批进行抽检.
3.5有见证试验
依据京建法〔1997〕172号《北京市建设工程施工试验实行有见证取样和送检制度的暂行规定》,有见证取样和送检制度,是必须在监理人员见证下,由施工人员在现场取样,送至试验室进行试验。
必须做有见证试验的项目如下：(一)用于承重结构的混凝土试块；(二)用于承重墙体的砌筑砂浆试块；(三)用于结构工程中的主要受力钢筋；(四)地下、屋面、厕浴间使用的防水材料；(四)单位工程有见证取样和送检次数不得少于试验总次数的30%。试验总次数在10次以下的不得少于2次；(四)混凝土外加剂中的早强剂和防冻剂。

第四章 技术质量保证措施
4.1认真填写试验委托单
去试验机构办理试验手续时，委托单必须填写正确、清楚、符合技术资料方案要求。
（1）砼、砂浆试块试验委托必须填写如下内容：委托单位、单位工程名称及施工部位（轴线、标高），制模时间、养护条件、龄期强度、实测坍落度、强度等级、水泥品种及标号、水泥厂别、水泥进场日期、水泥试验编号、掺合料名称、掺合料产地、 掺合料占水泥用量的百分数，要求试压日期、试件送样日期、试块制作人、试块规格、施工配合比及配合比编号、水灰比、砂率、砂子种类、砂子产地、砂子试验编号，石子种类、石子产地、石子试验编号，外加剂名称、外加剂产地、外加剂占水泥的用量的百分数。
（2）钢筋连接试验委托
委托单位、工程名称及部位、钢材种类、级别及规格、产地、连接类型及接头形式，试件代表数量、试验组数、原材试验编号、操作人、送样日期、试验项目、试验委托人。
（3）钢筋原材试验委托
委托单位、工程名称及部位、钢材种类、级别及规格、产地、试件代表数量、试件数量、送样日期、试验项目、试验委托人。

4.2 主要试验计划
混凝土见证试验计划
序号
部位
类别
强度等级
计划试验
组数
计划见证
组数
备注
1
地下室
基础底版
C35P8
16组
5组+3组抗渗+2组同条件

2
墙体及柱
C35P8
15组
4组+3组抗渗+2组同条件

3
地下一层顶板及梁
C30
8组
2组+1组同条件

4
地下二层顶板及梁
C35P8
8组
2组+1组抗渗+1组同条件

5
地下一层楼梯
C30
1
/

6
地下二层楼梯
C35
1组
/

7
垫层
C15
9组
3组

8
一层至四层
墙
C30
24组
6组

9
板
C30
24组
5组

10
五层以上
墙
C25
48组
16组

11
顶板
C25
48组
16组

12

钢筋原材见证试验计划
序 号
部 位
规 格工
计划试验
组 数
计划见证
组 数
备 注
1
基础
φ6.5
4组
1组

2
φ8
4组
1组

3
φ10
5组
1组

4
φ12
2组
1组

5
12
6组
2组

6
14
6组
2组

7
16
6组
2组

8
20
10组
3组

9
22
10组
3组

10
25
2组
1组

11
32
2组
1组

12
主体
φ6.5
4组
1组

13
φ8
4组
1组

14
φ10
5组
1组

15
φ12
2组
1组

16
12
10组
3组

17
14
10组
3组

18
16
10组
3组

19
18
10组
3组

20
20
20组
6组

钢筋连接见证试验计划
序 号
规格
计划试验
组数
计划见证
组数
备注
1
16
10组
4组

2
18
10组
4组

3
20
16组
5组

4
22
16组
5组

5
32
2组
1组
