施工资料管理流程图及附表.pdf

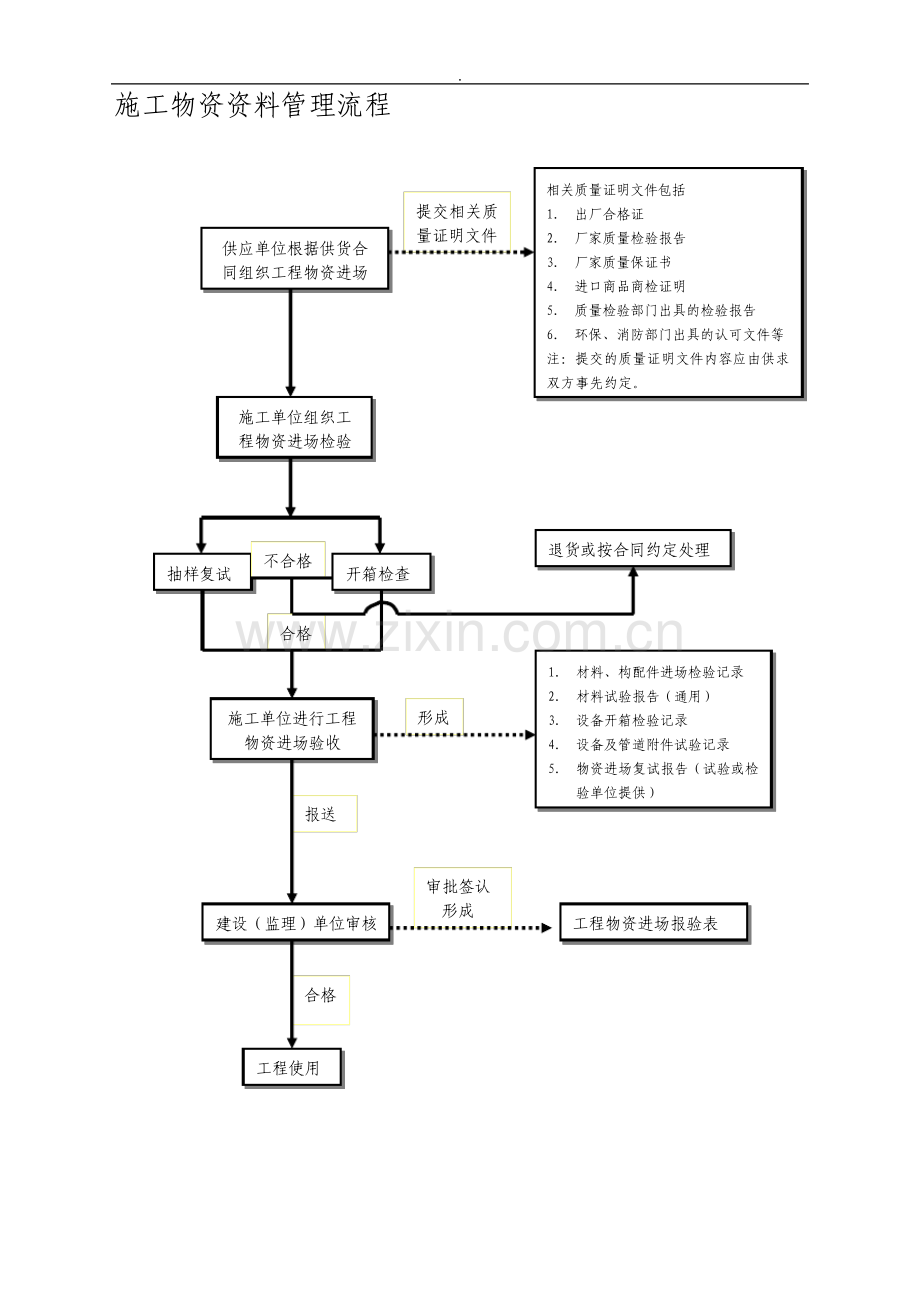

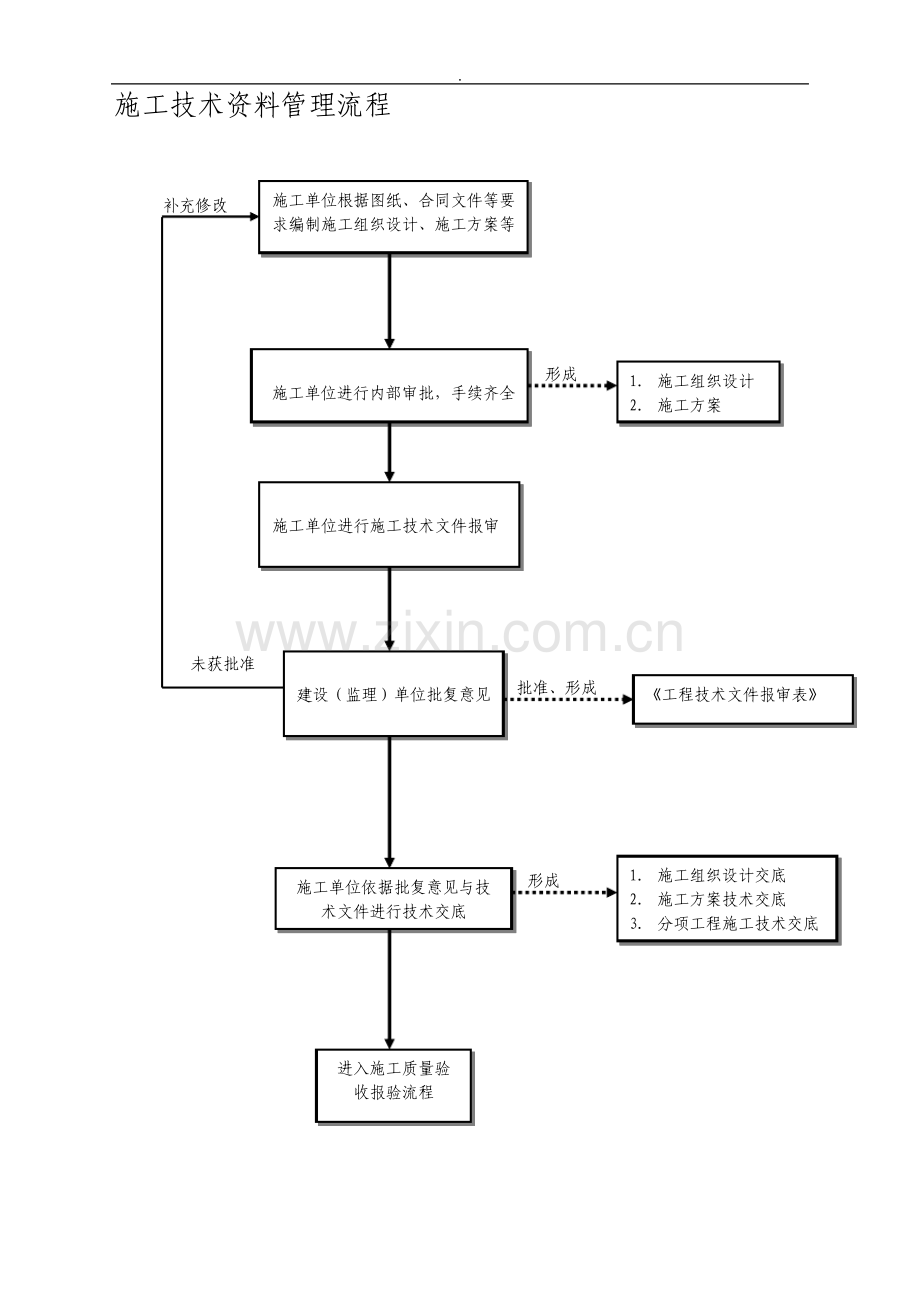

.施工技术资料管理流程 补充修改 形成 未获批准 批准、形成 形成施工单位根据图纸、合同文件等要求编制施工组织设计、施工方案等 1.施工组织设计交底 2.施工方案技术交底 3.分项工程施工技术交底 工程技术文件报审表 1.施工组织设计 2.施工方案 施工单位进行内部审批，手续齐全 施工单位进行施工技术文件报审 建设（监理）单位批复意见 进入施工质量验收报验流程 施工单位依据批复意见与技术文件进行技术交底.施工物资资料管理流程 相关质量证明文件包括 1.出厂合格证 2.厂家质量检验报告 3.厂家质量保证书 4.进口商品商检证明 5.质量检验部门出具的检验报告 6.环保、消防部门出具的认可文件等 注：提交的质量证明文件内容应由供求双方事先约定。供应单位根据供货合同组织工程物资进场 退货或按合同约定处理 施工单位组织工程物资进场检验 开箱检查 抽样复试 1.材料、构配件进场检验记录 2.材料试验报告（通用）3.设备开箱检验记录 4.设备及管道附件试验记录 5.物资进场复试报告（试验或检验单位提供）工程物资进场报验表 施工单位进行工程物资进场验收 建设（监理）单位审核 工程使用 审批签认 形成 形成 提交相关质量证明文件 不合格 合格 报送 合格.检验批质量验收流程 不合格 按规范、方案等形成以下资料：1.施工测量记录 2.施工物资资料 3.施工记录 4.施工试验记录等 检验批质量验收记录表 施工单位根据图纸、规范、方案、交底等组织施工 施工单位负责进行过程质量控制检查、检验 施工完成，施工单位自检 监理（建设）单位组织检验批质量验收 施工单位进入下一道工序施工 合格 合格，报监理 形成 形成 不合格 整改.分项工程质量验收流程 同一分项工程检验批施工完成并验收通过（第 1 个）同一分项工程检验批施工完成并验收通过（第 2 个）同一分项工程检验批施工完成并验收通过（第个）分项工程质量验收记录表 分项/分部工程施工报验表 施工单位自检 监理(建设)单位组织施工单位进行分项工程质量验收 下一个分项工程质量验收流程 同一分项工程全部检验批完成 合格，报监理 形成.子分部工程质量验收流程 同一子分部工程的分项工程施工完成并验收通过（第 1 个）分部（子分部）工程质量验收记录表 分项/分部工程施工报验表 施工单位自检 监理(建设)单位组织施工单位进行子分部工程质量验收 下一个子分部工程质量验收流程 同一子分部工程的全部分项工程完成 合格，报监理 形成 同一子分部工程的分项工程施工完成并验收通过（第 2 个）同一子分部工程的分项工程施工完成并验收通过（第个）子分部工程验收文件：1.施工管理资料 2.施工技术资料 3.施工测量记录 4.施工物资资料 5.施工记录 6.施工试验记录 7.分项工程质量验收记录 形成.分部工程质量验收流程 同一分部工程的子分部工程施工完成并验收通过（第 1 个）分部（子分部）工程质量验收记录表 分项/分部工程施工报验表 施工单位自检 监理(建设)单位组织施工单位进行分部工程质量验收（基础、主体结构分部工程应有勘察、设计单位参加）下一个分部工程质量验收流程 同一分部工程的全部子分部工程完成 合格，报监理 形成 同一分部工程的子分部工程施工完成并验收通过（第 2 个）同一分部工程的子分部工程施工完成并验收通过（第个）分部工程验收文件：1.施工管理资料 2.施工技术资料 3.施工测量记录 4.施工物资资料 5.施工记录 6.施工试验记录 7.子分部工程质量验收记录 形成.工程验收资料管理流程 形成 整改 不合格 不合格 同一单位（子单位）工程的分部工程施工完成并验收通过（第 1 个）1.工程质量检查报告（勘查单位）2.工程质量检查报告（设计单位）3.工程质量评估报告（监理单位）4.工程竣工报告 （施工单位）5.工程竣工验收报告（建设单位）6.单位（子单位）工程质量竣工验收记录 施工单位自检合格后报请监理单位验收 建设单位组织设计、勘察、监理、施工等单位竣工验收 工程竣工 备案 同一单位（子单位）工程的全部分部工程完成 合格 形成 单位（子单位）工程质量控制资料核查记录 单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录 单位（子单位）工程观感质量检查记录 形成 工程移交建设单位 工程竣工验收备案具备上述工程文件外，还应有以下文件（主要）：1.建设工程规划许可证及其他规划审 批文件 2.建设工程施工许可证 3.工程质量监督注册登记表 4.地基验槽检查记录 5.建设工程消防验收意见书 6.水质检验报告 7.环境监测检验报告 8.北京市房屋建筑工程质量保修书 9.其他文件 竣工移交证书（监理单位）建设工程竣工档案验收意见（城建档案馆）单位（子单位）工程完工 单位工程竣工预验收报验表 同一单位（子单位）工程的分部工程施工完成并验收通过（第 2 个）同一单位（子单位）工程的分部工程施工完成并验收通过（第 n 个）形成 合格 列入城建档案馆接收工程 形成 具备相应资料 工程档案预验收 监理单位进行预验收.岗位人员资料管理职责 1.主任工程师：负责组织编制施工组织设计、组织进行设计交底、办理洽商及各类方案的审核。2.技术员：负责施工方案、交底、隐检、预检（包括放样）资料。3.试验员：负责本工程钢筋、防水材料、钢筋接头、混凝土各种试块、回填土、冬施测温等各项试验资料。4.测量员：负责定位测量、基槽验线和楼层放线测量资料。5.质量员：负责分部（子分部）、分项工程报验资料。6.工长：负责钢筋加工检验、混凝土浇筑申请、混凝土浇筑记录资料。7.资料员：负责收集、整理工程资料。施工资料具体要求 1.施工资料必须及时、真实，做到与施工同步进行，并考虑与各专业、各工序之间的交圈。2.施工资料必须使用原件（除质量证明文件可用复印件外，但需注明原件存放处、经办人签字、日期、加盖原件存放单位公章）。3.施工资料上要求项目齐全，无未了事项；如无此项，可画“/”，应填写的内容必须填写完整。4.工程资料的验收应与工程竣工验收同步进行，工程资料不符合要求的，不得进行工程竣工验收。工程资料的形成、收集和整理采用计算机管理。施工资料必须用档案规定用笔签字，并做到清晰易认、工整，不准用草书或艺术字签名。.附：施工资料竣工图组卷参考表 施工资料竣工图组卷参考表 专业名称类别名称表C11施工现场质量管理检查记录1专业施工单位提供企业资质证书及相关专业人员岗位证书按实际发生专业施工单位提供见证记录按实际发生表C12施工日志按实际发生专业施工单位提供施工方案按实际发生表C21技术交底记录按实际发生表C22图纸会审记录按实际发生表C23设计变更通知单按实际发生表C24工程洽商记录按实际发生C3专业施工单位提供施工测量记录按实际发生表C41材料、构配件进场检验记录按实际发生供应单位提供钢结构主要物资出厂质量合格证明文件、中文标志等（钢材、焊材、紧固件、涂料及其他）按实际发生检测单位提供钢材性能检测报告设计、规范有要求的应做进场复试检测单位提供焊接材料性能检测报告按实际发生检测单位提供高强度大六角头螺栓连接副检测报告按实际发生检测单位提供扭剪型高强度螺栓连接副检测报告按实际发生检测单位提供涂料性能检测报告防锈、防腐、防火检测单位提供金相试验报告按实际发生表C51隐蔽工程检查记录按实际发生表C52预检记录按实际发生表C54交接检查记录按实际发生表C515构件吊装记录按实际发生表C516焊接材料烘焙记录按实际发生专业施工单位提供钢结构施工检查记录按实际发生专业施工单位提供其他施工检查记录按实际发生表C615超声波探伤报告按实际发生表C616超声波探伤记录按实际发生表C617钢结构射线探伤报告按实际发生检测单位提供磁粉探伤报告按实际发生检测单位提供高强度螺栓抗滑移系数检测报告按实际发生检测单位提供钢结构焊接工艺评定按实际发生检测单位提供网架节点承载力试验报告按实际发生检测单位提供钢结构涂料厚度检测报告按实际发生施工单位提供检验批质量验收记录表施工单位提供分项工程质量验收记录表施工单位提供子分部工程质量验收记录表表格编号（或资料来源）资 料 名 称计划数量C1施工管理资料案卷提名C7施工质量验收记录参照GB50300 和专业施工质量验收规范C6施工试验记录建筑与结构工程*钢结构工程C5施工记录C2施工技术资料C4施工物资资料.
