施工安全用电专项方案.doc

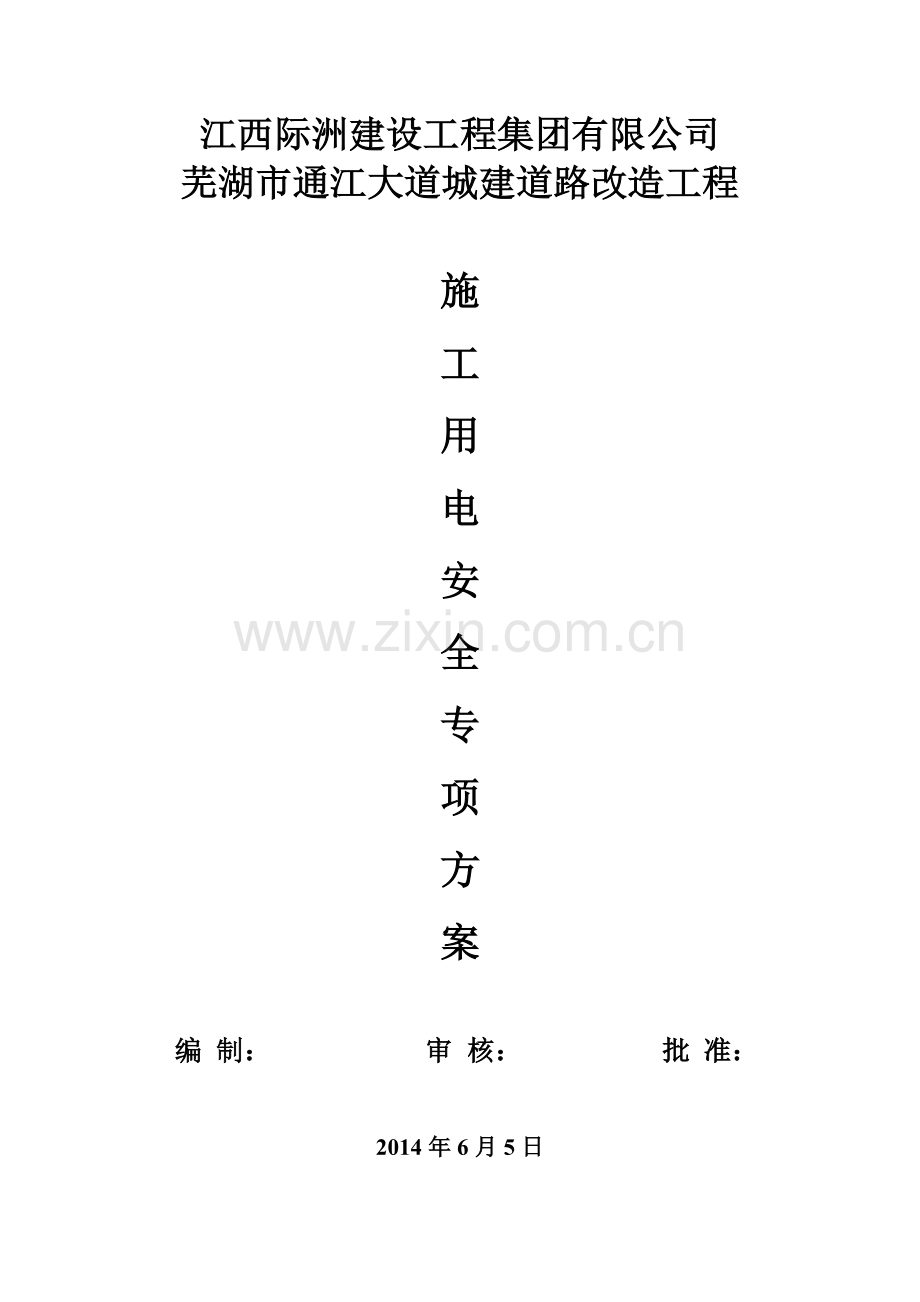

江西际洲建设工程集团有限公司芜湖市通江大道城建道路改造工程施工用电安全专项方案 编 制： 审 核： 批 准：2014年6月5日 目 录一、工程概况3二、编制依据3三、用电原则3四、安全用电管理组织机构及职责4五、开关箱设置错误！未定义书签。六、施工配电电缆线选择6七、选择重复接地装置位置与埋设导体连接要求6八、电缆线铺设要求6九、安全用电技术保护措施7十、用电防火措施8十一、用电安全操作规程9十二、施工现场电箱管理制度10十三、防雷装置设计10一、 工程概况 本次项目通江大道城建道路改造段位于江北产业集中区，改造起于合芜道路高速二坝连接匝道口处（规划长安北街南），起点段为芜湖市鸠江区，途径二坝、雍南、板桥，改造终点为规划江北大道西，合同起止桩号为K0+730K6+806.500，本全长6.076km二、编制依据1、合同施工组织设计；2、施工现场临时用电安全技术规范JGJ46-2005；3、建筑施工安全检查标准JGJ59-99；三、用电原则 根据本合同实际情况，为满足施工过程中的用电需求。我项目严格执行施工用电申请制度，按照相关规定向当地电力部门申请施工用电。1、本合同段工程用电量较大，尤其桥梁桩基开挖施工阶段用电量相对最大，本合同电力需用量按照桩基开挖时的用电机械设备为基准进行计算。 2、结合当地实际供电线路的布局。按保证施工进度、安全，以及合理组织消减用电峰值的原则，进行供电设施的布置。3、总原则根据施工场地布置图和现场实际情况，从供电质量和用电安全两个方面考虑供电线路的布置原则。供电质量方面为确保工程质量，供电质量也要提高，相应采取如下措施：a尽量缩短线路的布置长度，以减小电损和投资。b箱变内全部加装电容补偿柜，使功率因数达到0.95，提高用电设备的机械效率和节约电能。c生产区和生活区每一个配电箱控制一个小区域。用电安全方面a采取有效的安全隔离措施，工作现场的线路全部采用可移动式橡套电缆。b配电箱内开关全部采用不同等级的自动空气开关和万能式断路器、漏电开关。c进场电工均具有高级以上（含高级）电工资格证书或10年以上工作经验。四、安全用电管理组织机构及职责(1)为保证施工现场用电的各项安全管理工作得到有效执行，为此建立专门组织机构如下：施工现场用电安全管理组织机构框图项目经理工程部材设部安保部桥面系作业队桥梁作业队拌和站项目部钢筋加工场平台作业队路基作业队钢结构作业队(2)组织机构各级人员的职责分工如下：项目经理：负责对施工现场安全用电的总体指导和布署工作，并审查各相关部门有关工作落实情况。安保部：负责具体布置和落实安全用电各项具体工作，并检查其直属电工的工作执行和落实情况，负责制订安全用电各项工作实施细则；各种标识牌，防触电、防火、避雷电器材的购置计划和指导安装；主持对各班组、作业队安全用电技术交底工作；检查并纠正各班组、作业队安全用电工作的执行情况。工程部：负责编写临时用电施工组织设计。材设部：配合安保部门购置质量合格的配电箱及相关配件。各用电班组、作业队：必须服从各有关部门、安保部对安全用电的各项规定和指导、协调、指挥工作，规范操作。五、开关箱设置（1） 各开关箱动力、照明合置在同一箱内，动力分两路，照明一路。实行“一机一漏一闸”制。（2） 漏电保护开关选择为额定漏电电流30mA，额定漏电不动作电流1.5 mA,动作时间不大于0.1秒。（3） 开关箱中心点距地面的垂直距离大于1.4m。（4）安装漏电保护注意事项有：漏电保护器标有电源侧和负荷侧，接线安装加以区别；漏电保护器额定电压和供电回路的电压相一致；漏电保护器安装好以后，检查漏电保护器的动作性能。六、施工配电电缆线选择施工现场使用的电缆线，项目部将购买符合交通部施工用电有关规定的合格供应商提供的五芯橡胶铜电缆，规格分别185mm2、120mm2及50mm2作为输出导电线。七、选择重复接地装置位置与埋设导体连接要求重复接地的埋设与导体的连接必须符合JGJ46-2005表5.1.7和表5.1.8要求进行设置，在配电系统中间处和末端处做重复接地，接地装置将选择每300米左右设一组接地装置，每一接地装置的接地线采用1.2寸自来水镀锌管，间距在5米，垂直埋设1.8米，采用多股双色铜芯软线。每一接地装置的接地线采用3根导体，在不同点与接地体做电气连接。八、电缆线铺设要求(1)电缆总线采用埋地和架空相结合铺设，严禁沿地面明设，并避免机械损伤和介质腐蚀。(2)电缆在室外直接埋地铺设的深度不小于0.7米，并在电缆上下各均匀铺设不小于50mm的细砂，然后覆盖砖等硬质保护。(3)电缆穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2m高度至下0.2m处必须加设防护套管。(4)埋地铺设电缆的接头应设在地面上的接线合内，接线合应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。(5)橡皮电缆架空铺设时，沿墙壁或电杆设置，并用绝缘橡子固定，严禁使用金属裸线作绑线。固定点间距应保证橡皮电缆能承受自重所带来负重。橡皮电缆的最大弧垂距地不能小于2m。(6)电缆接头应牢固可靠，并做绝缘包扎，保持绝缘强度，不得承受强力。九、安全用电技术保护措施(1)建立健全用电管理制度，建立技术交底制度。建立安全检查、检测制度，建立电气维修制度，建立安全用电责任制，建立带电作业及监护制度。每个施工作业队配备不得少于二名专职的值班电工，配合安全员对临时用电进行管理。值班电工必须持证上岗，经常对现场的电气线路和设备进行安全检查，定期测试电气绝缘、接地接零电阻、漏电保护器等开关是否良好。要定期维修接地（接零）系统。(2)在台讯、梅雨、雨雪季节要强化临时用电检查，对查出的问题限期整改。(3)加强对总配电室、各路配电箱、供电线路及电气设备检查、维修、保养等安全管理。每台电气设备必须执行三级配电、三级漏电保护装置。每台电气设备应用各自的开关箱，必须执行“一机、一闸、一漏、一箱”制，严禁用同一只开关箱直接控制二台及二台以上的用电设备(含插座)。(4)电源进线电缆应遵循下进上出的原则，在箱内经固定后分别接配电箱的L、N、PE各端。视负载额定容量，正确选择熔体，使熔断器可靠的、有效的起到短路保护和断开点的作用。熔体严禁用铁丝、铅丝等非专用熔体替代。(5)电源接入配电箱后，必须先检测再使用：不接负荷，分别合闸，依次检测每一漏电断路器，试验按钮迅速自动分闸，断开电源，操纵手柄退回到分或0位置为合格。配电箱周围必须无杂物，有操作位置。(6)配电箱投入正常使用后，应由专业人员每月测试一次，并作书面记录。各级配电箱明确专人负责，做好检查维修和清洁工作。箱内应保持整洁，不准存放任何东西，箱周围应保持通道的畅通。施工现场的固定露天电箱、分配电箱必须架空设置，其底边距地高度不少于0.6米。(7)所有电箱必须符合安全用电规定，具有合规证，配好门锁。(8)遵守送电、停电的操作程序：用电总开关 分路开关 电源末端的漏电开关；停电，反之操作。(9)分配箱与开关箱的距离不超过30m，开关箱与其控制的电气水平距离不超过5m。(10)所有电焊机必须使用二次降压器。其一次侧电源应用橡套电缆线，不得超过5m。(11)移动式碘钨灯的金属灯架应可靠的接地(接零)保护和漏电开关保护，室外灯具距地不低于3m。(12)施工现场的照明电压必须执行如下规定；一般施工现场 220V危险场所 12V无触电保护的移动照明 36V如要使用36v电压，则采用小型变压器将220V降压至36V，必须使用双线圈变压器即隔离变压器。(13)手动电动工具选用II类工具，有额定漏电电流不大于30mA、动作时间不大于0.1s的漏电开关保护。(14)建立停电检修挂牌制度、安装、维修或拆除临时用电工程必须由电工完成。(15)对移动机具、移动照明，手持电动工具，要加强定期检查及维修保养。大容量的电气设备要用专用配电箱及专用开关箱。十、用电防火措施(1)根据交配电五防一通要求，配电室采用套箱变压器，并配置黄沙桶及二只干粉灭火器。(2)各类电线绝缘层、PVC管均使用耐燃材料。(3)各类电气设备布线及合理选用熔断器、熔体及漏电开关。(4)使用电设备，必须实行动火审批手续，做好专人看护和隔离工作。(5)对重点防火区域、易燃、易爆、危险品仓库应采取相应电气防燃、防爆措施并配置相应的灭火器材。(6)对用电集中处要重点加强管理、检查，做好防火用电措施。(7)禁止使用大容量的照明灯具及家用电热明电炉设备，对集中用电处要按电气防火要求设置。十一、用电安全操作规程(1)严格执行电气安装、维修技术规程，认真贯彻施工现场临时用电安全技术规范（JGJ462005），装置做到装得安全，拆得彻底，修得及时，使用正确。(2)正确使用个人劳动防护样品（安全帽、安全带、绝缘鞋、绝缘手套、工作衣等）。(3)停电检修工作，必须在严明确实无电以后，并对有可能送电到所检修的电气设备及线路的开关和闸刀，插头应全部断开，同时在开关、闸刀的操作手柄上以及插头上挂上“禁止合闸，有人工作”等警告牌和安全措施，必要时应加锁，才能进行操作，在未验明无电，一律作有电操作要求进行。(4)检查维修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电操作。(5)凡不合格的电气设备、工具要停止使用。(6)电工高处作业时，严禁向下抛物，应采用绳子上下传递物品，地面有人监护。(7)保护接零应单独敷设，不得它用。重复接地线应使用绿、黄双色绝缘多股铜线且其截面积不小于16mm2。(8)设备电气保护接零线不得小于2.5 mm2(9)在TNS接零保护系统中，应使用五芯橡胶电缆。(10)总、分电箱应有电工专人负责维持保养。(11)电箱内不允许放置任何杂物，并应保持清洁。(12)熔断器的融体更换时，严禁用不符合原规格的融体代替。(13)作业前必须检查电气装置和保护设施是否完好，严禁设备带病运行。(14)电箱必须落实到电工专人负责，并应编号挂牌、登记入册，电工有责任对施工人员做好电箱正确使用的交底工作，对施工人员违反电气操作安全规程和要求，有权提出批评和向上级主管部门报告，直至停电使用。(15)不准拆除电箱内各种电气元件和更改电气线路，发现元件损坏和部件缺损应及时按原规格和要求调换。(16)电箱内的防护铁门应关好上锁，必要打开时应由电工用钥匙开启。(17)认真做好漏电保护器的使用和检查工作，并做好记录。(18)对配有安全用电及用电设备维修记录要整理完整。 (19)对上述施工用电组织设计严格执行，确保整个施工安全顺利完成。十二、施工现场电箱管理制度(1)施工现场使用电箱必须落实电工专人负责管理，并应编号挂牌、登记入册，电工有责任对施工人员做好电箱正确使用的交底工作，对施工人员违反电气操作安全规程和要求，有权提出批评和向上级主管部门报告，直至停电使用。(2)不准拆除电箱内各种电气元件和更改电气线路，发现元件损坏和部件缺损应及时按原规格和要求调换。(3)电箱内的防护铁门应关好上锁，必要打开时应由电工用钥匙开启。(4)总配电箱的门应上锁，并应挂警告牌（当心触电）。(5)认真做好漏电保护器的使用和检查工作：每次使用漏电保护器时，必须按动漏电保护器试验按钮，发现不动作应及时调换。电工必需做好漏电保护器测试工作，每月至少两次，每月还应用漏电检测仪检测一次，发现不符合技术参数的应及时调换，并应做好书面纪录。(6)施工现场电箱，当班电工每天都应巡查，发现电箱内元件损坏和缺损以及杂物应及时修理和清除。电箱应保持清洁。(7)电箱的放置应按电箱的结构形式正确使用，位置应方便开门操作。落地电箱放置应稳妥牢固，挂式电箱应按规定挂牢，不得放在地上使用。手提式电箱应垂直放置，不得卧倒使用。(8)电箱在运作过程中，操作完毕应关闭箱门，不得敞开运行，以防雨水和泥浆进入箱内。十三、防雷装置设计(1)防雷措施的相关要求在配电室的进线或出线处应将绝缘子铁脚，与配电室的接地装置相连接。在土壤电阻率低于200m区域的电杆可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。施工现场内的起重机、井字架及龙门架等机械设备，若在相邻建筑物、构筑物的防雷装置的保护范围以外，下表1规定的范围内，则应安装防雷装置。施工现场内机械设备需安装防雷装置的规定地区年平均雷暴日（天）机械设备高度（m）155015，403240，902090及雷害特别严重的地区12若最高机械设备上的避雷针，其保护范围按滚球法计算，能够保护其它设备，且最后退出现场，则其它设备可不设防雷装置。施工现场内所有防雷装置的冲击接地电阻值不得大于10。各机械设备的防雷引下线可利用该设备的金属结构体，但必须保证电气连接。 机械设备上的避雷针（接闪器）长度应为12m。安装避雷针的机械设备所固定的动力、控制、照明、信号及通信等线路，应采用钢管敷设。并将钢管与该机械设备的金属结构体作电气连接。(2)避雷装置的选择按施工现场临时用电安全技术规范中要求，一般施工现场防雷按建筑物防雷设计规范中的第三类进行设计，经查得到温州地区雷暴日为49.6d/a，属多雷暴区，为避免雷击事故，保护企业员工人身安全及财产安全，将在拌和站水泥罐、龙门吊、塔吊处安置避雷针。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 15
