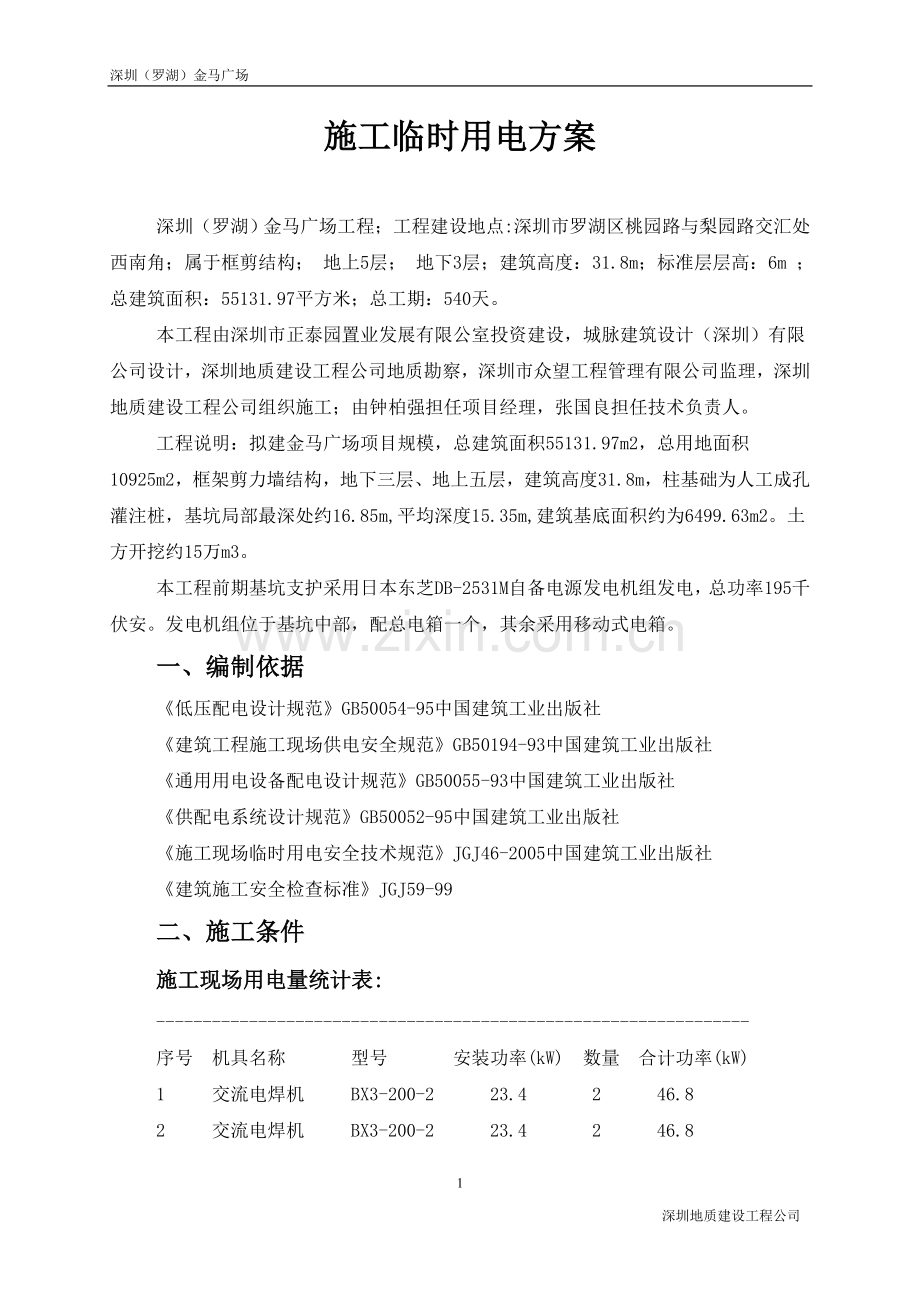

深圳（罗湖）金马广场
施工临时用电方案

深圳（罗湖）金马广场工程； 工程建设地点:深圳市罗湖区桃园路与梨园路交汇处西南角；属于框剪结构； 地上5层； 地下3层；建筑高度：31.8m；标准层层高：6m ；总建筑面积：55131.97平方米；总工期：540天。
本工程由深圳市正泰园置业发展有限公室投资建设，城脉建筑设计（深圳）有限公司设计，深圳地质建设工程公司地质勘察，深圳市众望工程管理有限公司监理，深圳地质建设工程公司组织施工；由钟柏强担任项目经理，张国良担任技术负责人。
工程说明：拟建金马广场项目规模，总建筑面积55131.97m2，总用地面积10925m2，框架剪力墙结构，地下三层、地上五层，建筑高度31.8m，柱基础为人工成孔灌注桩，基坑局部最深处约16.85m,平均深度15.35m,建筑基底面积约为6499.63m2。土方开挖约15万m3。
本工程前期基坑支护采用日本东芝DB-2531M自备电源发电机组发电，总功率195千伏安。发电机组位于基坑中部，配总电箱一个，其余采用移动式电箱。
一、编制依据
《低压配电设计规范》GB50054-95中国建筑工业出版社
《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社
《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社
《供配电系统设计规范》GB50052-95中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社
《建筑施工安全检查标准》JGJ59-99
二、施工条件
施工现场用电量统计表:
----------------------------------------------------------------
序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)
1 交流电焊机 BX3-200-2 23.4 2 46.8
2 交流电焊机 BX3-200-2 23.4 2 46.8
3 交流电焊机 BX3-120-1 9 4 36
4 交流电焊机 BX3-200-2 23.4 2 46.8
5 泥浆泵 红星-30 30 2 60
6 砼喷射机 HPG4 20 2 40
7 高压镝灯 3 4 12
8 冲钻孔机 ZKL400 40 2 80
9 泥浆泵 红星-30 30 2 60
----------------------------------------------------------------

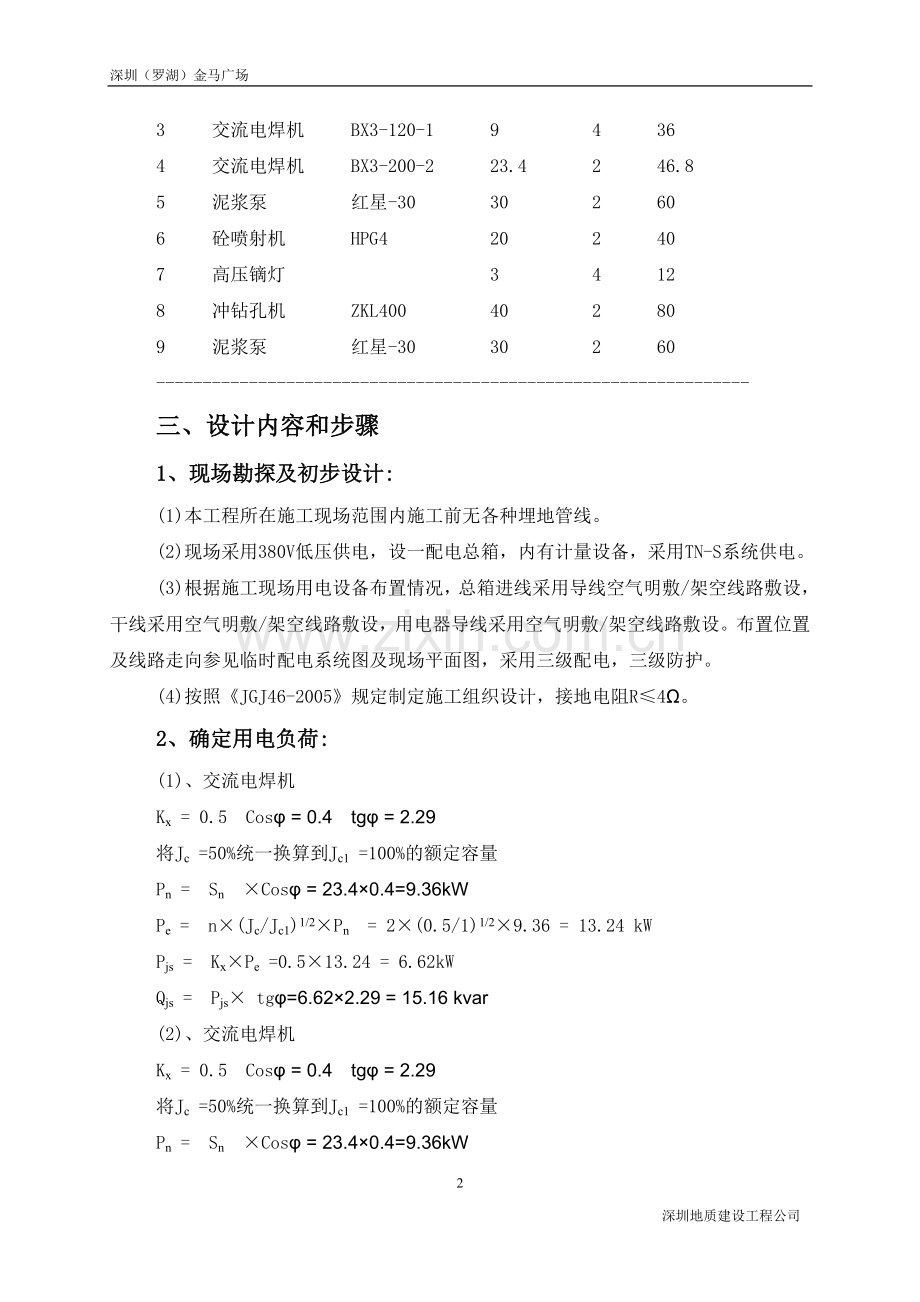

三、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(1)、交流电焊机
Kx = 0.5 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 23.4×0.4=9.36kW
Pe = n×(Jc/Jc1)1/2×Pn = 2×(0.5/1)1/2×9.36 = 13.24 kW
Pjs = Kx×Pe =0.5×13.24 = 6.62kW
Qjs = Pjs× tgφ=6.62×2.29 = 15.16 kvar
(2)、交流电焊机
Kx = 0.5 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 23.4×0.4=9.36kW
Pe = n×(Jc/Jc1)1/2×Pn = 2×(0.5/1)1/2×9.36 = 13.24 kW
Pjs = Kx×Pe =0.5×13.24 = 6.62kW
Qjs = Pjs× tgφ=6.62×2.29 = 15.16 kvar
(3)、交流电焊机
Kx = 0.5 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 9×0.4=3.6kW
Pe = n×(Jc/Jc1)1/2×Pn = 4×(0.5/1)1/2×3.6 = 10.18 kW
Pjs = Kx×Pe =0.5×10.18 = 5.09kW
Qjs = Pjs× tgφ=5.09×2.29 = 11.67 kvar
(4)、交流电焊机
Kx = 0.5 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 23.4×0.4=9.36kW
Pe = n×(Jc/Jc1)1/2×Pn = 2×(0.5/1)1/2×9.36 = 13.24 kW
Pjs = Kx×Pe =0.5×13.24 = 6.62kW
Qjs = Pjs× tgφ=6.62×2.29 = 15.16 kvar
(5)、泥浆泵
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×60 = 45 kW
Qjs = Pjs× tgφ=45×0.75 = 33.75 kvar
(6)、混凝土喷射机（罐式）
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×40 = 12 kW
Qjs = Pjs× tgφ=12×1.02 = 12.24 kvar
(7)、高压镝灯
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×12×1.1 = 7.92 kW
Qjs = Pjs× tgφ=7.92×1.02 = 8.08 kvar
(8)、冲钻孔机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×80 = 24 kW
Qjs = Pjs× tgφ=24×1.02 = 24.48 kvar
(9)、泥浆泵
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×60 = 45 kW
Qjs = Pjs× tgφ=45×0.75 = 33.75 kvar
(10)总的计算负荷计算，总箱同期系数取 Kx = 0.9
总的有功功率
Pjs = Kx×ΣPjs = 0.9×(6.62+6.62+5.09+6.62+45+12+7.92+24+45) = 142.981 kW
总的无功功率
Qjs = Kx×ΣQjs =0.9×(15.16+15.16+11.67+15.16+33.75+12.24+8.08+24.48+33.75) = 152.52 kvar
总的视在功率
Sjs = ( Pjs2+Qjs2 )1/2 = (142.9812+152.522)1/2 = 209.06 kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 209.06/(1.732×0.38) = 317.643 A

3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×13.24/(0.38×0.4) = 87.09A
ii)选择导线
选择XV-4×150 ，空气明敷/架空线路时其安全载流量为311A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=87.09×2.00(台数)= 174.17 A。
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
(2)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×13.24/(0.38×0.4) = 87.09A
ii)选择导线
选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=87.09×2.00(台数)= 174.17 A。
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
(3)、01号动力分箱至第1组电机(交流电焊机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
交流电焊机
Kx = 0.5 Cosφ= 0.4 tgφ= 2.29
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.5×13.24×2/(0.38×0.4) = 87.09A

Ijs(1组电机 )= 87.09A
该组中最大的开关箱电流Ijs=174.17A
两者中取大值Ijs=174.17A
ii)选择导线
选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
(4)、-1号动力分箱至第1组电机(交流电焊机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
交流电焊机
Kx = 0.5 Cosφ= 0.4 tgφ= 2.29
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.5×13.24×2/(0.38×0.4) = 87.09A

Ijs(1组电机 )= 87.09A
该组中最大的开关箱电流Ijs=174.17A
两者中取大值Ijs=174.17A
ii)选择导线
选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
(5)01号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×23.4/(1.732×0.38×0.9) = 27.65A
该分箱下最大组线电流Ijs=174.17A
两者中取大值Ijs=174.17A
ii)选择导线
选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(6)-1号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×23.4/(1.732×0.38×0.9) = 27.65A
该分箱下最大组线电流Ijs=174.17A
两者中取大值Ijs=174.17A
ii)选择导线
选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(7)1号干线导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.4 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.4×23.4/(1.732×0.38×0.9) = 15.8 A
该干线下最大的分配箱电流Ijs=174.17A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=174.17×1.1=191.59A
按允许电压降：
S = Kx×Σ(P×L)/C△U = 0.4×2340/(77×5) = 6.078 mm2
选择XV-4×95 ，空气明敷/架空线路时其安全载流量为234A。
ii)选择出线开关
1号干线出线开关选择DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。

4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×10.18/(0.38×0.4) = 66.99A
ii)选择导线
选择XV-4×16 ，空气明敷/架空线路时其安全载流量为76A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制4台用电器，开关的电流为Ir=66.99×4.00(台数)= 267.96 A。
选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(2)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×13.24/(0.38×0.4) = 87.09A
ii)选择导线
选择XV-4×120 ，空气明敷/架空线路时其安全载流量为269A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=87.09×2.00(台数)= 174.17 A。
选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(3)、02号动力分箱至第1组电机(交流电焊机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
交流电焊机
Kx = 0.5 Cosφ= 0.4 tgφ= 2.29
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.5×10.18×4/(0.38×0.4) = 133.98A

Ijs(1组电机 )= 133.98A
该组中最大的开关箱电流Ijs=267.96A
两者中取大值Ijs=267.96A
ii)选择导线
选择XV-4×120 ，空气明敷/架空线路时其安全载流量为269A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(4)、-2号动力分箱至第1组电机(交流电焊机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
交流电焊机
Kx = 0.5 Cosφ= 0.4 tgφ= 2.29
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.5×13.24×2/(0.38×0.4) = 87.09A

Ijs(1组电机 )= 87.09A
该组中最大的开关箱电流Ijs=174.17A
两者中取大值Ijs=174.17A
ii)选择导线
选择XV-4×120 ，空气明敷/架空线路时其安全载流量为269A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(5)02号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×9/(1.732×0.38×0.9) = 10.64A
该分箱下最大组线电流Ijs=267.96A
两者中取大值Ijs=267.96A
ii)选择导线
选择XV-4×120 ，空气明敷/架空线路时其安全载流量为269A。
iii)选择电气设备
选择分配箱内开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(6)-2号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×23.4/(1.732×0.38×0.9) = 27.65A
该分箱下最大组线电流Ijs=174.17A
两者中取大值Ijs=174.17A
ii)选择导线
选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(7)2号干线导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.7 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.7×23.4/(1.732×0.38×0.9) = 27.65 A
该干线下最大的分配箱电流Ijs=267.96A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=267.96×1.1=294.75A
按允许电压降：
S = Kx×Σ(P×L)/C△U = 0.7×5220/(77×5) = 23.727 mm2
选择XV-4×150 ，空气明敷/架空线路时其安全载流量为311A。
ii)选择出线开关
2号干线出线开关选择DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。

5、3号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、泥浆泵开关箱至泥浆泵导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×30/(1.732×0.38×0.8) = 56.98A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=56.98×2.00(台数)= 113.95 A。
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(2)、混凝土喷射机（罐式）开关箱至混凝土喷射机（罐式）导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×20/(1.732×0.38×0.7) = 43.41A
ii)选择导线
选择XV-4×35 ，空气明敷/架空线路时其安全载流量为124A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=43.41×2.00(台数)= 86.82 A。
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(3)、高压镝灯开关箱至高压镝灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×3/(0.22×0.7) = 19.48A
ii)选择导线
选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制4台用电器，开关的电流为Ir=19.48×4.00(台数)= 77.92 A。
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(4)、03号动力分箱至第1组电机(泥浆泵、混凝土喷射机（罐式）)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
泥浆泵
Kx = 0.75 Cosφ= 0.8 tgφ= 0.75
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.75×30×2/(1.732×0.38×0.8) = 85.47A
混凝土喷射机（罐式）
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×20×2/(1.732×0.38×0.7) = 26.05A

Ijs(1组电机 )= 111.51A
该组中最大的开关箱电流Ijs=113.95A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=113.95×1.1=125.35A
ii)选择导线
选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。
(5)、-3号照明分箱至第1组照明灯具(高压镝灯)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
高压镝灯
Kx = 0.6 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.6×3×4/(0.22×0.7) = 15.63A

Ijs(1组灯具 )= 15.63A
该组中最大的开关箱电流Ijs=77.92A
两者中取大值Ijs=77.92A
ii)选择导线
选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。
(6)03号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×50/(1.732×0.38×0.9) = 59.09A
该分箱下最大组线电流Ijs=125.35A
两者中取大值Ijs=125.35A
ii)选择导线
选择XV-4×50 ，空气明敷/架空线路时其安全载流量为158A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(7)-3号照明分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×3/(1.732×0.38×0.9) = 3.55A
该分箱下最大组线电流Ijs=77.92A
两者中取大值Ijs=77.92A
ii)选择导线
选择XV-4×25 ，空气明敷/架空线路时其安全载流量为101A。
iii)选择电气设备
选择分配箱内开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，，漏电保护器为 DZ15L-100/30。
(8)3号干线导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.7 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.7×3/(1.732×0.38×0.9) = 3.55 A
该干线下最大的分配箱电流Ijs=125.35A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=125.35×1.1=137.88A
按允许电压降：
S = Kx×Σ(P×L)/C△U = 0.7×13050/(77×5) = 59.318 mm2
选择XV-4×95 ，空气明敷/架空线路时其安全载流量为234A。
ii)选择出线开关
3号干线出线开关选择DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。

6、4号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、冲钻孔机开关箱至冲钻孔机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×40/(1.732×0.38×0.7) = 86.82A
ii)选择导线
选择XV-4×25 ，空气明敷/架空线路时其安全载流量为101A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=86.82×2.00(台数)= 173.64 A。
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(2)、泥浆泵开关箱至泥浆泵导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×30/(1.732×0.38×0.8) = 56.98A
ii)选择导线
选择XV-4×70 ，空气明敷/架空线路时其安全载流量为191A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=56.98×2.00(台数)= 113.95 A。
选择开关箱内隔离开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(3)、4号动力分箱至第1组电机(冲钻孔机、泥浆泵)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
冲钻孔机
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×40×2/(1.732×0.38×0.7) = 52.09A
泥浆泵
Kx = 0.75 Cosφ= 0.8 tgφ= 0.75
Ijs= Kx ×Pe ×台数/(1.732×Ue ×Cosφ) = 0.75×30×2/(1.732×0.38×0.8) = 85.47A

Ijs(1组电机 )= 137.56A
该组中最大的开关箱电流Ijs=173.64A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=173.64×1.1=191.01A
ii)选择导线
选择XV-4×95 ，空气明敷/架空线路时其安全载流量为234A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，漏电保护器为 DZ10L-250/3。
(4)4号动力分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×70/(1.732×0.38×0.9) = 82.72A
该分箱下最大组线电流Ijs=191.01A
两者中取大值Ijs=191.01A
ii)选择导线
选择XV-4×120 ，空气明敷/架空线路时其安全载流量为269A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
(5)4号干线导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.7 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.7×70/(1.732×0.38×0.9) = 82.72 A
该干线下最大的分配箱电流Ijs=191.01A
选择的电流Ijs=191.01A
按允许电压降：
S = Kx×Σ(P×L)/C△U = 0.7×21450/(77×5) = 97.5 mm2
选择XV-4×150 ，空气明敷/架空线路时其安全载流量为311A。
ii)选择出线开关
4号干线出线开关选择DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A，，漏电保护器为 DZ10L-250/3。
7、选择总箱的进线截面及进线开关:
根据最大的干线电流和前面第2部分计算的电流，两者中取大值，Ijs=317.64A。
由于该总配箱下有多条干线，所以电流需要乘以1.1的系数。
Ijs= 317.64×1.1=349.41A
(1)查表得空气明敷/架空线路 线路25 °C时铜芯橡皮绝缘导线XV-4×185，其安全载流量为359A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。
(2)选择总进线开关：DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(3)选择总箱中漏电保护器：不设置漏电保护器 。
8、选择变压器:
根据计算的总的视在功率与最大干线功率（以单个开关箱的最大功率逐级计算选择）取大值选择SL7-800/10型三相电力变压器，它的容量为800kVA>209.06kVA能够满足使用要求，其高压侧电压为196kV同施工现场外的高压架空线路的电压级别一致。
四、绘制临时供电施工图
对于PE线的说明:根据规范《施工现场临时用电安全技术规范》（JGJ 46-2005）5.1.8的要求，PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合下表的规定：

对PE线的截面选择要满足以上要求，在下面的供电系统图中不再注明PE线截面。
1、临时供电系统图：

2、施工现场临时用电平面图：
详见附图(略)
五、安全用电技术措施
安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：
1、安全用电技术措施
（1）、保护接地
是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4Ω），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4Ω。
（2）、保护接零
在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。
TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。
施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。
必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。
（3）、设置漏电保护器
1）施工现场的总配电箱至开
