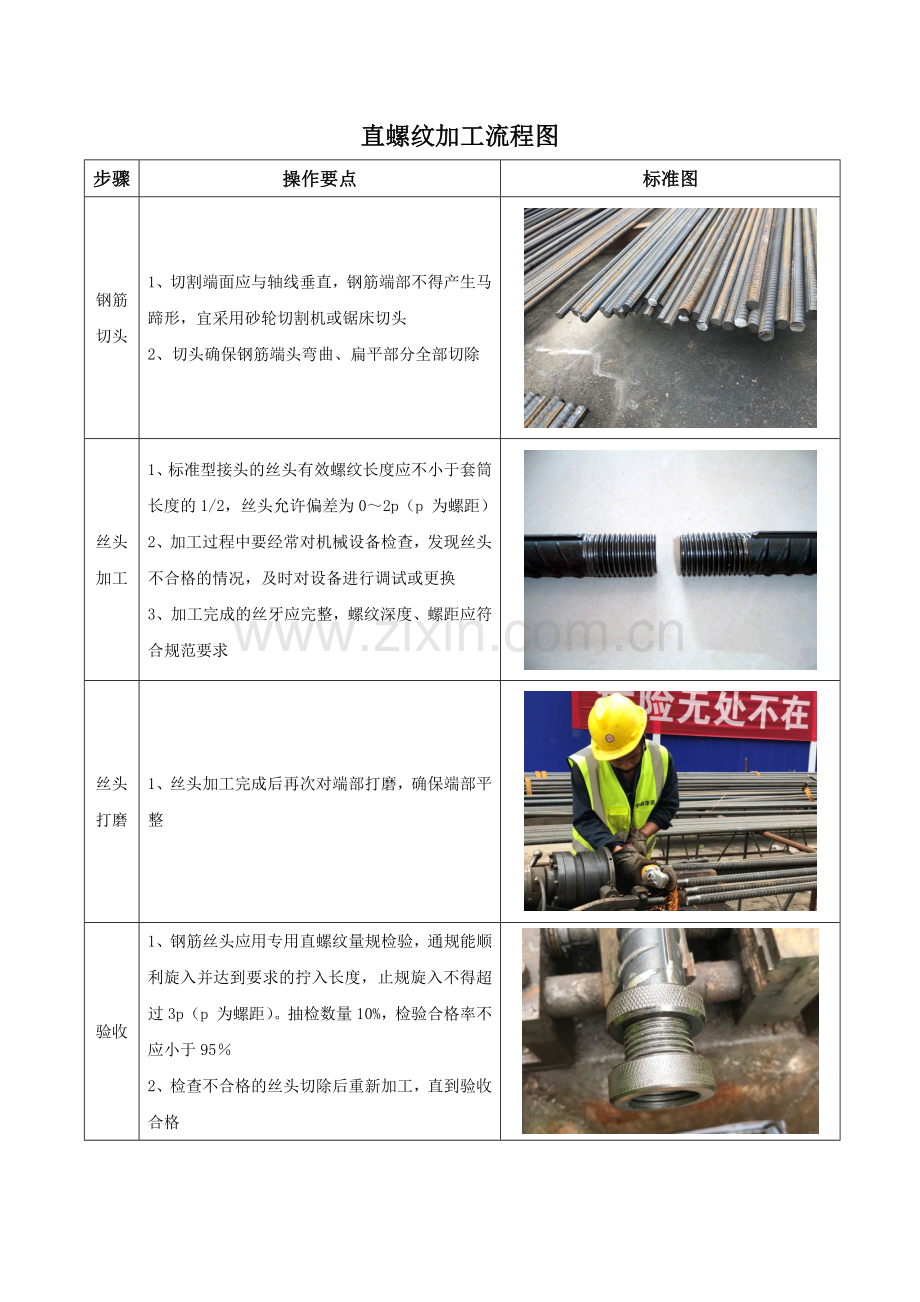

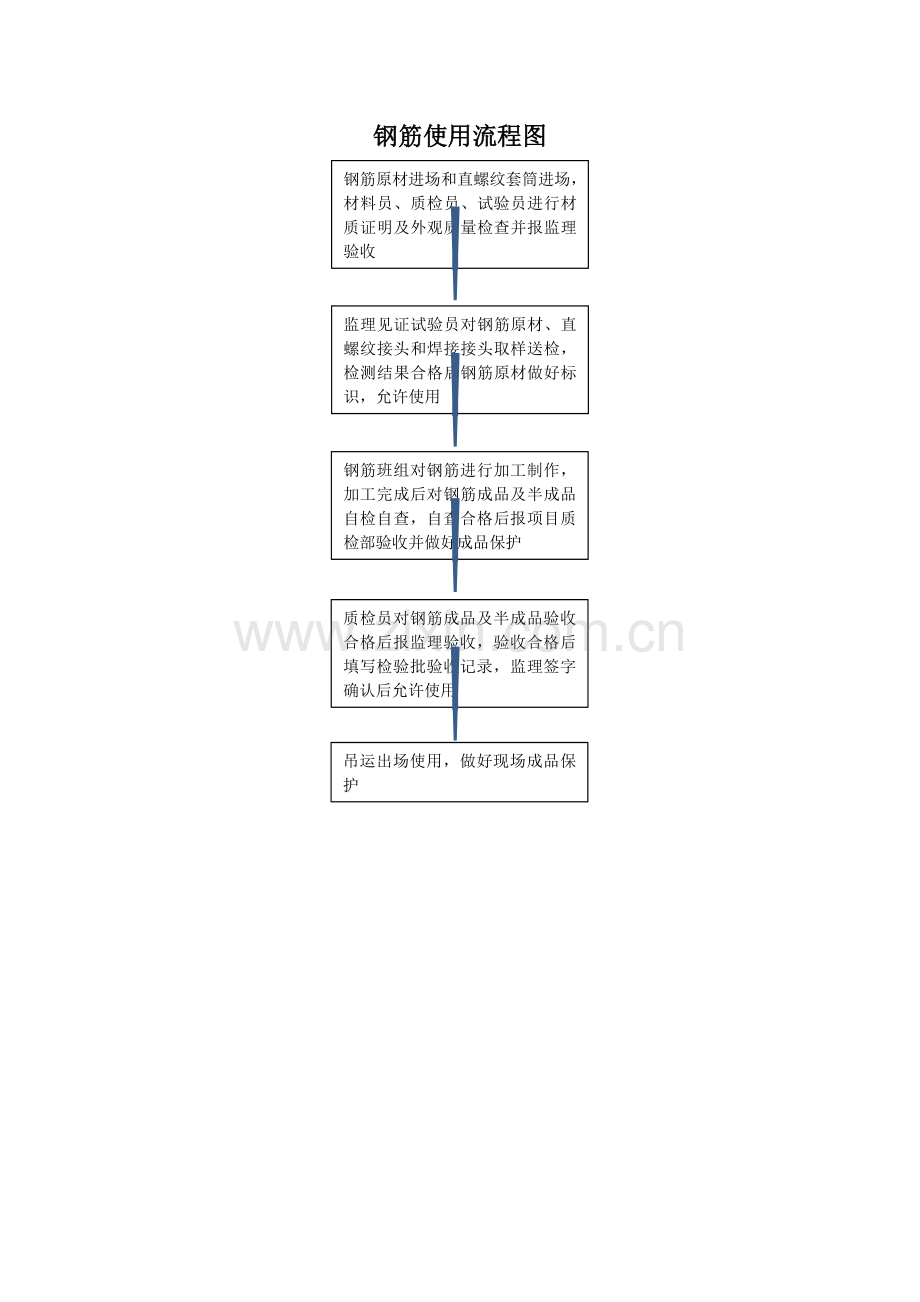

钢筋使用流程图钢筋原材进场和直螺纹套筒进场，材料员、质检员、试验员进行材质证明及外观质量检查并报监理验收监理见证试验员对钢筋原材、直螺纹接头和焊接接头取样送检，检测结果合格后钢筋原材做好标识，允许使用钢筋班组对钢筋进行加工制作，加工完成后对钢筋成品及半成品自检自查，自查合格后报项目质检部验收并做好成品保护质检员对钢筋成品及半成品验收合格后报监理验收，验收合格后填写检验批验收记录，监理签字确认后允许使用吊运出场使用，做好现场成品保护直螺纹加工流程图步骤操作要点标准图钢筋切头 1、切割端面应与轴线垂直，钢筋端部不得产生马蹄形，宜采用砂轮切割机或锯床切头 2、切头确保钢筋端头弯曲、扁平部分全部切除丝头加工 1、标准型接头的丝头有效螺纹长度应不小于套筒长度的1/2，丝头允许偏差为0～2p（p 为螺距） 2、加工过程中要经常对机械设备检查，发现丝头不合格的情况，及时对设备进行调试或更换 3、加工完成的丝牙应完整，螺纹深度、螺距应符合规范要求丝头打磨 1、丝头加工完成后再次对端部打磨，确保端部平整验收 1、钢筋丝头应用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p（p 为螺距）。抽检数量10%，检验合格率不应小于95％ 2、检查不合格的丝头切除后重新加工，直到验收合格成品保护 1、验收合格的丝头需戴上专用丝头保护帽，避免在转运、存放过程中丝头磨损、锈蚀钢筋连接标准展示单面搭接焊双面搭接焊直螺纹套筒连接 1、单面搭接焊焊缝长度≥10d，焊缝饱满，焊渣及时清理 2、焊缝高度≥0.3d，焊缝宽度≥0.8d 3、接头相互错开，同一截面处的钢筋接头不得超过50% 1、单面搭接焊焊缝长度≥5d，焊缝饱满，焊渣及时清理焊缝高度≥0.3d，焊缝宽度≥0.8d 2、接头相互错开，同一截面处的钢筋接头不得超过50% 1、为保证钢筋连接时钢筋丝头在连接套筒中的对顶效果，钢筋端部应切平或镦平后加再工螺纹，丝头加工完成后端面需用打磨机将切口打磨平整；（2）标准型接头的丝头有效螺纹长度应不小于套筒长度的1/2，丝头允许偏差为0～2p(p 为螺距)：（3）钢筋丝头应用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。抽检数量10%，检验合格率不应小于95％。受力钢筋弯制标准弯曲部位弯曲角度钢筋牌号弯曲直径D 平直部分长度图例备注末端弯钩 180° HPB300 ≥2.5d ≥3d D为钢筋直径 135° HPB300 HRB400 ≥4d ≥5d 90° HPB300 HRB400 ≥4d ≥12d 钢筋加工尺寸允许偏差项目允许偏差（mm）受力钢筋顺长度方向全长的净尺 ±10 弯起钢筋的弯折位 ±20 箍筋内净尺 ±5 混凝土灌注桩钢筋笼质量检验标准项目序号检查项目允许偏差或允许值(mm) 检查方法主控项目 1 主筋间距 ±10 用钢尺量 2 长度 ±100 用钢尺量一般项目 1 钢筋材质检验设计要求抽样送检 2 箍筋间距 ±20 用钢尺量 3 直径 ±10 用钢尺量效果图（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
