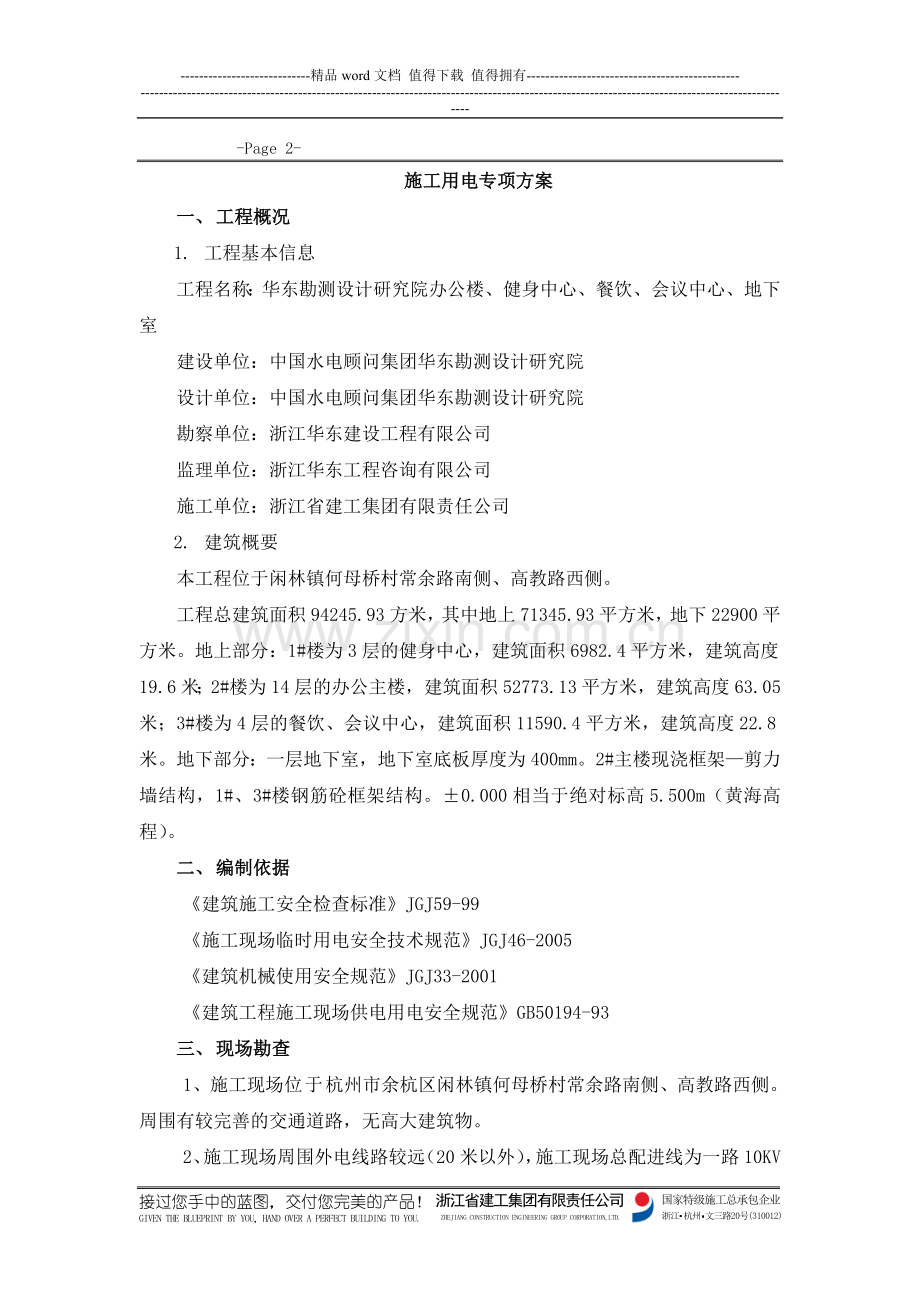

-精品word文档 值得下载 值得拥有- -Page 10-目 录一、工程概况21.工程基本信息22.建筑概要2二、编制依据2三、现场勘查2四、确定电源进线，配电室、总配电箱、分配箱及线路走向2五、负荷计算3(一)配电间A用电设备数量、容量计算3(二)配电间B用电设备数量、容量计算4六、选择变压器容量、导线截面和电器类型、规格5(一)配电室A计算5(二)配电室B计算6七、安全用电技术措施和电气防护措施7(一)安全用电技术措施7(二)电气防火措施8八、生活区临时用电方案9 附图1：地下室施工阶段用电布置图主体施工阶段用电布置图装饰施工阶段用电布置图附图2：临时用电系统图施工用电专项方案一、 工程概况1. 工程基本信息工程名称：华东勘测设计研究院办公楼、健身中心、餐饮、会议中心、地下室建设单位：中国水电顾问集团华东勘测设计研究院设计单位：中国水电顾问集团华东勘测设计研究院勘察单位：浙江华东建设工程有限公司监理单位：浙江华东工程咨询有限公司施工单位：浙江省建工集团有限责任公司2. 建筑概要本工程位于闲林镇何母桥村常余路南侧、高教路西侧。工程总建筑面积94245.93方米，其中地上71345.93平方米，地下22900平方米。地上部分：1#楼为3层的健身中心，建筑面积6982.4平方米，建筑高度19.6米；2#楼为14层的办公主楼，建筑面积52773.13平方米，建筑高度63.05米；3#楼为4层的餐饮、会议中心，建筑面积11590.4平方米，建筑高度22.8米。地下部分：一层地下室，地下室底板厚度为400mm。2#主楼现浇框架剪力墙结构，1#、3#楼钢筋砼框架结构。0.000相当于绝对标高5.500m（黄海高程）。二、 编制依据建筑施工安全检查标准JGJ59-99施工现场临时用电安全技术规范JGJ46-2005建筑机械使用安全规范JGJ33-2001建筑工程施工现场供电用电安全规范GB50194-93三、 现场勘查1、施工现场位于杭州市余杭区闲林镇何母桥村常余路南侧、高教路西侧。周围有较完善的交通道路，无高大建筑物。2、施工现场周围外电线路较远（20米以外），施工现场总配进线为一路10KV线路。沿东边围墙，由电力部门架空敷设至围墙中部。四、 确定电源进线，配电室、总配电箱、分配箱及线路走向1、当地供电部门提供的电源进线从本工地东边围墙外一组南北走向10千伏电力架空线上，架空引入，引至本工程东部围墙中间、距围墙2米处，地上现安装有两台500KVA的变压器。2、配电室考虑到进线出线方便、远离施工现场震动场所，以及确保无爆炸、易燃物品、腐蚀性气体的场所、且无低洼、积水要求，故选择在本工程靠北边和西边的施工现场各设一配电间（配电间A和配电间B）。详见电气布置平面图。3、分配箱设在用电负荷中心处，并考虑开关箱距分配箱不大于30米的规定，在必需的地方增设分配电箱。4、线路走向设计，根据现场设备的布置、道路的布置，线路采用VV电缆线直接埋地敷设，过道路处加套保护套管。进出配电箱，加套保护管，并下进下出，具体走向尽量设置在道路一侧。详见电气布置平面图。5、工程施工临时用电所采用的配电系统为TNS系统，配电间A电源进线，采用YJV 395+270电缆。配电间B电源进线，采用YJV 3120+295电缆。对焊机动力开关箱采用YC370mm2+250mm2电缆线引至，动力分配电箱采用YC425mm2+116m2电缆线引至，照明分配箱采用YC410mm2+16 mm2电缆线从动力分配电箱并联引至,动力分配箱引至开关箱，采用5芯或4芯橡皮电缆，照明分配箱引至照明开关箱，采用3芯橡皮电缆线。具体配线、配电箱布置见电气设施平面布置图。五、 负荷计算(一) 配电间A用电设备数量、容量计算1、施工用电负荷统计：施工用电设备有：钢筋切断机（2.5KW）2台、钢筋弯曲机（2.5KW）2台、钢筋调直机（2.5KW）2台，水泵（2.2kw）3台、振动棒电机（1.1KW）6台 ，平板振动器电机（1.5KW）4台，蛙式打夯机（3KW）1台，井架电机（15KW）1台，木工机械（3KW）2台、砂浆搅拌机（3KW）4台、电焊机（11KVA）1台、钢筋对焊机（100KVA）1台、钢筋对焊机（75KVA）1台、塔吊（30KW）2台。2、根据负荷性质分组，及需要系数法计算施工现场用电设备所需容量SSH。SSH=1.05(K1PD/COS)+K2PSH=1.05(0.5130/0.8)+0.5186=182KVASZ1.1SSH201(KVA)SZ施工现场供电所需的总容量（KVA）SSH施工现场用电设备所需容量（KVA）PD施工现场用电动机额定功率之和（KVA）SH施工现场电焊机额定容量之和（KVA）1.051.10容量损失系数。K1、K2需要系数取0.5、0.5.COS取0.8(二) 配电间B用电设备数量、容量计算1、施工用电负荷统计：施工用电设备有：钢筋切断机（2.5KW）2台、钢筋弯曲机（2.5KW）2台、钢筋调直机（2.5KW）2台，水泵（2.2kw）3台、振动棒电机（1.1KW）6台 ，平板振动器电机（1.5KW）4台，蛙式打夯机（3KW）1台，井架电机（15KW）1台，木工机械（3KW）2台、砂浆搅拌机（3KW）4台、电焊机（11KVA）1台、安装机械（10KW+10KVA），钢筋对焊机（100KVA）1台、钢筋对焊机（75KVA）1台、塔吊（30KW）2台。2、根据负荷性质分组，及需要系数法计算施工现场用电设备所需容量SSH。SSH=1.05(K1PD/COS)+K2PSH=1.05(0.5140/0.8)+0.5196=194KVASZ1.1SSH213(KVA)SZ施工现场供电所需的总容量（KVA）SSH施工现场用电设备所需容量（KVA）PD施工现场用电动机额定功率之和（KVA）SH施工现场电焊机额定容量之和（KVA）1.051.10容量损失系数。K1、K2需要系数取0.5、0.5.COS取0.8六、 选择变压器容量、导线截面和电器类型、规格(一) 配电室A计算1、变压器的选择：根据用电的计算负荷来确定容量。本工程配电间A用电容量为203KVA，现使有1台500KVA的变压器。2、导线截面选择（变配箱至总配电室导线）应满足机械强度要求，允许载流量，允许电压降的要求：（1）按强度要求用绝缘铜芯导线，架空时不小于10m2。（2）按允许载流量选择本工程配电室施工用电允许载流量计算：3I线=P/ U 线COS=406A查表得截面为95mm2的YJV电缆直埋地敷设能满足要求。（3）按电压降选择本工程配电室施工用电电压降计算：S=PL/C%=64mm2S导线截面P线路总容量KWC导线导电系数取77允许电压降取5%为了满足上述三项要求本工程配电室施工用电线路的导线截面选用95mm2的交联聚氯乙烯铜芯电缆线。3、电器类型、规格（1）总配动力柜总开关采用HR3作隔离开关；分路开关采用HR5隔离开关；漏电保护器采用D215LE100/4901（和DZ25LE、DZ20LE）漏电继电器、额定电流参照各回路设计电流、额定剩余电流100MA、动作时间0.2S；动力分配箱总开关采用HR5作隔离开关;分路采用60A三相隔离开关,漏电保护器采用DZ15LE40/4901及DZ15LE40/3902型额定电流40A额定漏电动作电流50MA动作时间0.1S；动力开关箱,配隔离开关漏电保护器，型号根据具体机具选用保护器。（2）照明分配采用60A总隔离开关、分路隔离开关30A单相隔离开关、单相漏电保护器采用30A，额定动作电流30MA，动作时间0.1S型漏电保护器。照明开关箱采用15A单相隔离开关15A单相漏电保护器，额定动作电流30MA，动作时间0.1S。(二) 配电室B计算1、变压器的选择：根据用电的计算负荷来确定容量。本工程配电间A用电容量为213KVA，现使用1台500KVA的变压器。2、导线截面选择（变配箱至总配电室导线）应满足机械强度要求，允许载流量，允许电压降的要求：（1）按强度要求用绝缘铜芯导线，架空时不小于10m2。（2）按允许载流量选择本工程配电室施工用电允许载流量计算：3I线=P/ U 线COS=430A查表得截面为95mm2的YJV电缆直埋地敷设能满足要求。（3）按电压降选择本工程配电室施工用电电压降计算：S=PL/C%=83mm2S导线截面P线路总容量KWC导线导电系数取77允许电压降取5%为了满足上述三项要求本工程配电室施工用电线路的导线截面选用120mm2的交联聚氯乙烯铜芯电缆线。3、电器类型、规格（1）总配动力柜总开关采用HR3作隔离开关；分路开关采用HR5隔离开关；漏电保护器采用D215LE100/4901（和DZ25LE、DZ20LE）漏电继电器、额定电流参照各回路设计电流、额定剩余电流100MA、动作时间0.2S；动力分配箱总开关采用HR5作隔离开关;分路采用60A三相隔离开关,漏电保护器采用DZ15LE40/4901及DZ15LE40/3902型额定电流40A额定漏电动作电流50MA动作时间0.1S；动力开关箱,配隔离开关漏电保护器，型号根据具体机具选用保护器。（2）照明分配采用60A总隔离开关、分路隔离开关30A单相隔离开关、单相漏电保护器采用30A，额定动作电流30MA，动作时间0.1S型漏电保护器。照明开关箱采用15A单相隔离开关15A单相漏电保护器，额定动作电流30MA，动作时间0.1S。七、 安全用电技术措施和电气防护措施(一) 安全用电技术措施（1）变电所、总配电室、分配电箱、供电线路的巡查维修、保养。配电室、配电柜、配电箱及其它电气设施都加锁。变电所、总配电柜、分配电箱、供电线路每班检查一次。配电室内配备足够的绝缘手套、绝缘杆、绝缘垫、绝缘台等安全工具及防护设施。配电室值班负责人由有实践经验的人员担任、值班人员单独值班时不得从事检修工作。（2）各类电箱及电气设备检查维修、保养。工地0.6KV以下的分配电箱和开关箱，每季度应进行一次停电检查和清扫，并安排在睛朗的天气。维修应由维修电工进行并安排专人进行监护，把上一级电源隔离开关切断，悬挂标示牌，并安排专人监看，防止误操作，维护完毕由具体维护该电气设施的该名维修电工自己去送电。先送隔离开关，再送漏电断路器，再送后一级配电箱隔离开关，后送漏电断路器，最后送开关箱内隔离开关、送漏电断路器，并做试通电，空载送行，正常后移交。（3）、接地（接零）系统检查、维修及复查测定。接地及接零线必须用黄绿双色线，截面按规范，同时必须满足机械强度要求，并采用接地排和接零排连接。保护零线，接地线严禁通过任何开关和熔断器，接地排和接零排用铜鼻子连接，并上锡。保护零线必须做好重复接地，在总配电室、分配箱、开关箱、机械设备处都做重复接地。接地线采用形接法、做两处接地体用2根接地线连接配电箱、或电气设施的接地端子上，并且两处接地体之间用接地线连接。接地装置，应每季检查及复测接地电阻，对不符合要求，马上整改。（4）、重点监控场所、部位，加强监控检查。电气设施明显部位应设“严禁靠近”、“防触电”等标语。施工现场大型用电设备、大型机具有专人进行维护和管理。（5）、对移动机具、移动照明灯具、手持电动工具检查维修。长期停用或新领用移动或电动工具和手持成电具在使用前应进行检查，并测绝缘。移动电动工具、手持电动工具通电前应做好保护接零。移动电动工具、手持电动工具配单独的开关箱、严禁1台开关控制2台的以上的电动设备。移动式电动工具手持式电动工具，装置隔离开关及额定漏电动作电流15MA动作时间0.1S的漏电断路器。移动电动工具和手持电动工具，使用完毕，必须在电源侧将电源断开，使用时要戴绝缘手套或站在绝缘操作台上。（6）、建立带电作业及监护制度在靠近带电部份工作时，应设监护人、工作人员在工作中正常活动，活动范围离带电设备的最小安全距离应符合规范要求0.35m .带电作业， 一般不得进行，必须带电作业时应穿戴好，安全防护装备，并有专业监护。（7）、持证上岗、非专职电工严禁装拆乱弄电气设备。现场需要用电时，必须提前提出申请致用电管理部门批准，通知维护班进行接引。接引电源时必须由维护电工进行，并设专人进行监护。施工用电完毕应由施工现场用电负责人通知维护班组进行拆除。(二) 电气防火措施根据配电室“五防一通”要求搭设配电室。采用防燃材料，配电气灭火器。配砂箱、并加钉细目钢丝网各类电箱，开关箱采用阻燃及高强度绝缘材料。分类电动机要按容量配置、布线及选择熔断器。动用电焊设备要办理动火手续。线路、电气设备、电箱周围和下方，不准堆放易燃易爆、强腐蚀物品，和其它杂物、配足够的电气灭火器。办公用房宿舍，料具用房的防火要求。选择电线与电气设备的容量要相区配。禁止乱拉、乱接电线及插座。禁止使用大容量的照明灯具及家用电热设备。建立各级防火制度和安全用电责任制。定期及不定期的开展安全用电知识宣传教育、防火、报警知识培训。八、 生活区临时用电方案为了保证用电安全可靠，本工程在依规范要求编制施工用电组织设计，一并编制生活区临时用电施工组织设计。从配电室B引一路YC470+110电缆到宿舍区总配箱,分区设置开关箱。1、生活区内、电线、电缆全部穿PVC管敷设.。2、卫生间,浴室采用防水防爆灯。3、宿舍插座和开关水平间隔250mm,离地1300 mm，并采取用安全型插座，所有灯具距地2.5米。4、有配电箱边上，楼梯口走廊处都挂有足够的电气灭火器。5、所有回路都装有隔离开关及漏电断路器额定漏电动作电流，符合规范要求，动作时间均0.1s。接过您手中的蓝图，交付您完美的产品！GIVEN THE BLUEPRINT BY YOU，HAND OVER A PERFECT BUILDING TO YOU.
