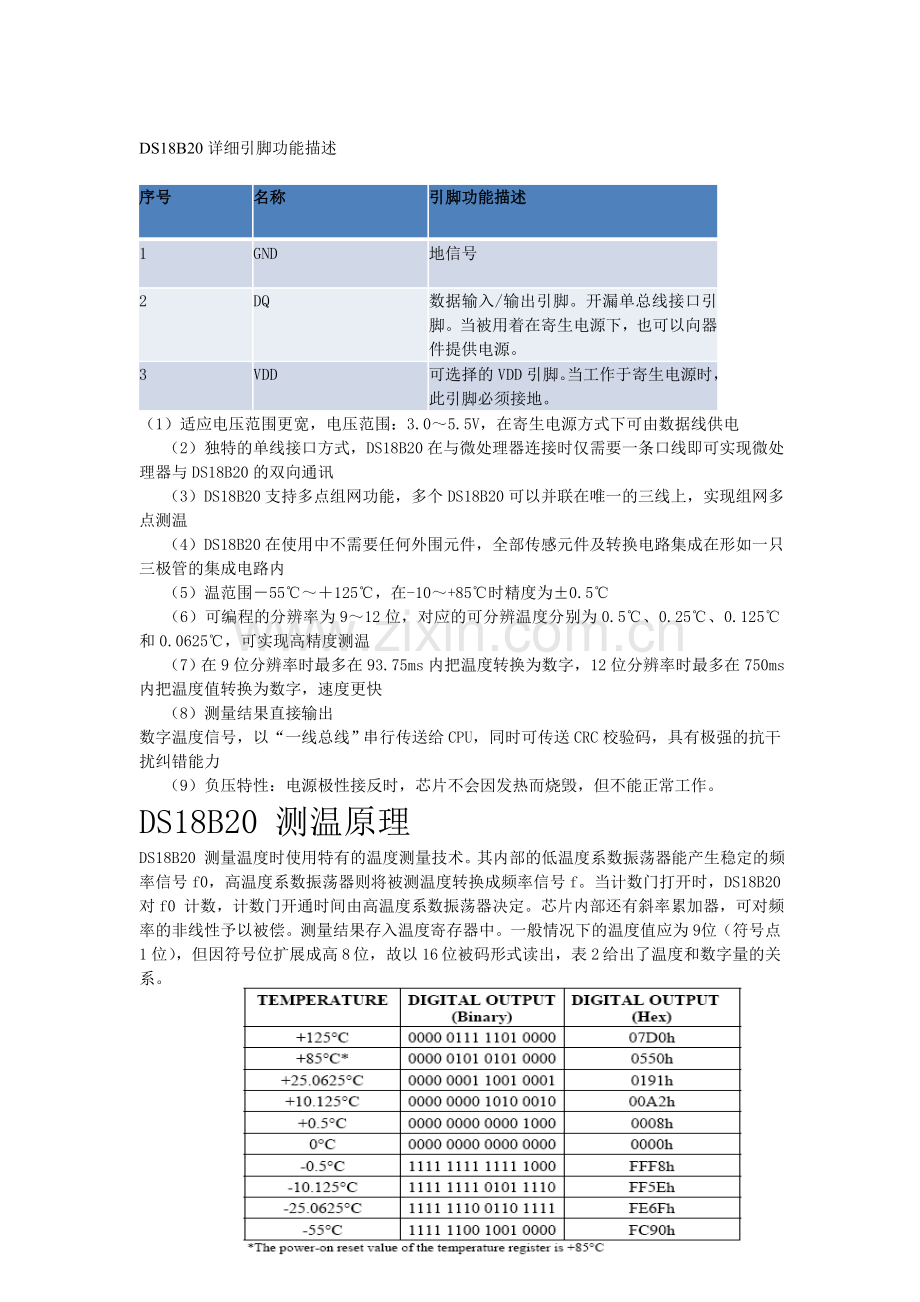

DS18B20详细引脚功能描述.doc

DS18B20详细引脚功能描述

序号
名称
引脚功能描述
1
GND
地信号
2
DQ
数据输入/输出引脚。开漏单总线接口引脚。当被用着在寄生电源下，也可以向器件提供电源。
3
VDD
可选择的VDD引脚。当工作于寄生电源时，此引脚必须接地。
（1）适应电压范围更宽，电压范围：3.0～5.5V，在寄生电源方式下可由数据线供电
　 （2）独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯
　 （3）DS18B20支持多点组网功能，多个DS18B20可以并联在唯一的三线上，实现组网多点测温
　 （4）DS18B20在使用中不需要任何外围元件，全部传感元件及转换电路集成在形如一只三极管的集成电路内
　 （5）温范围－55℃～＋125℃，在-10～+85℃时精度为±0.5℃
　 （6）可编程的分辨率为9～12位，对应的可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃，可实现高精度测温
　 （7）在9位分辨率时最多在93.75ms内把温度转换为数字，12位分辨率时最多在750ms内把温度值转换为数字，速度更快
　 （8）测量结果直接输出
数字温度信号，以“一线总线”串行传送给CPU，同时可传送CRC校验码，具有极强的抗干扰纠错能力
　 （9）负压特性：电源极性接反时，芯片不会因发热而烧毁，但不能正常工作。
DS18B20 测温原理
DS18B20 测量温度时使用特有的温度测量技术。其内部的低温度系数振荡器能产生稳定的频率信号f0，高温度系数振荡器则将被测温度转换成频率信号f。当计数门打开时，DS18B20 对f0 计数，计数门开通时间由高温度系数振荡器决定。芯片内部还有斜率累加器，可对频率的非线性予以被偿。测量结果存入温度寄存器中。一般情况下的温度值应为9 位（符号点1位），但因符号位扩展成高8 位，故以16 位被码形式读出，表2 给出了温度和数字量的关系。

报警电路

51 单
片
机

温度传感电路

显示电路

按键电路

温度传感器选择DS18B20
优点

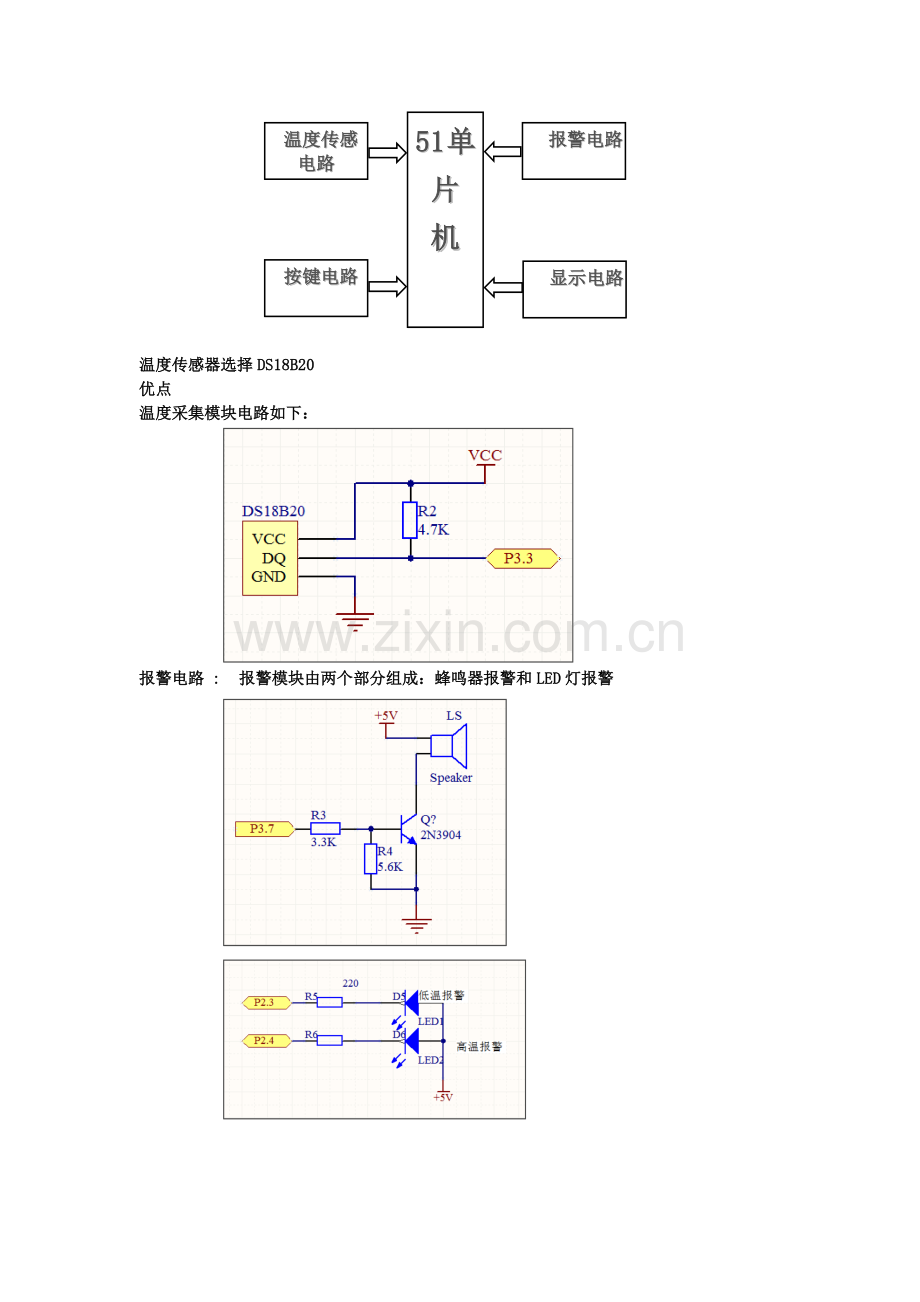

温度采集模块电路如下：

报警电路 : 报警模块由两个部分组成：蜂鸣器报警和LED灯报警

u 显示电路 显示部分采用液晶显示器LCD1602
u 优点

–
按键电路
u 采用4个按键，以控制设定温度上下限

电路原理总图

系统仿真
程序的调试在Keil环境完成，将编译生成的可执行文件导入到Proteus硬件原理图中，就可进行仿真。

系统框图
