1.0 目的
制作合格的YJYD型电缆接头，保证整个灯光回路的绝缘符合标准。
2.0 合用范围
本作业指导书合用于灯光维修电工，指导YJYD型灯光电缆接头的制作。
3.0 工作职责
严格执行飞行区作业规定，制作合格的YJYD型灯光电缆接头，保证飞行安全。
4.0 具体规定和规定
4.1 准备电缆头，配套电缆头紧固器、热缩套管、高压绝缘胶带、低压绝缘胶带、防水胶带和电缆头制作专用工具（图一）。检查上述原材料的完好性。

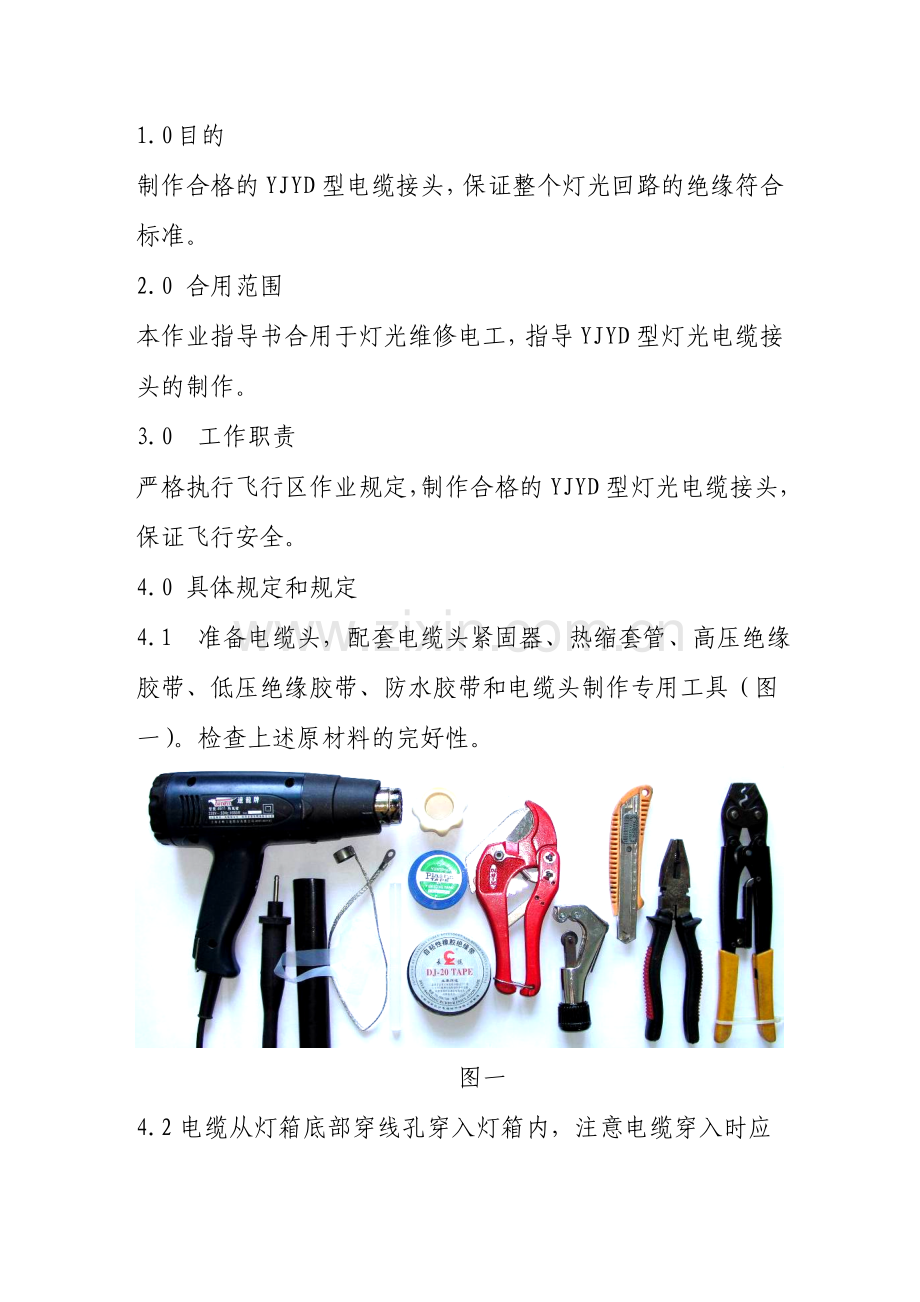

图一
4.2电缆从灯箱底部穿线孔穿入灯箱内，注意电缆穿入时应顺畅，保证电缆无破损。
4.3 在电缆线头50毫米处剥去电缆外层和铜皮（图二）。

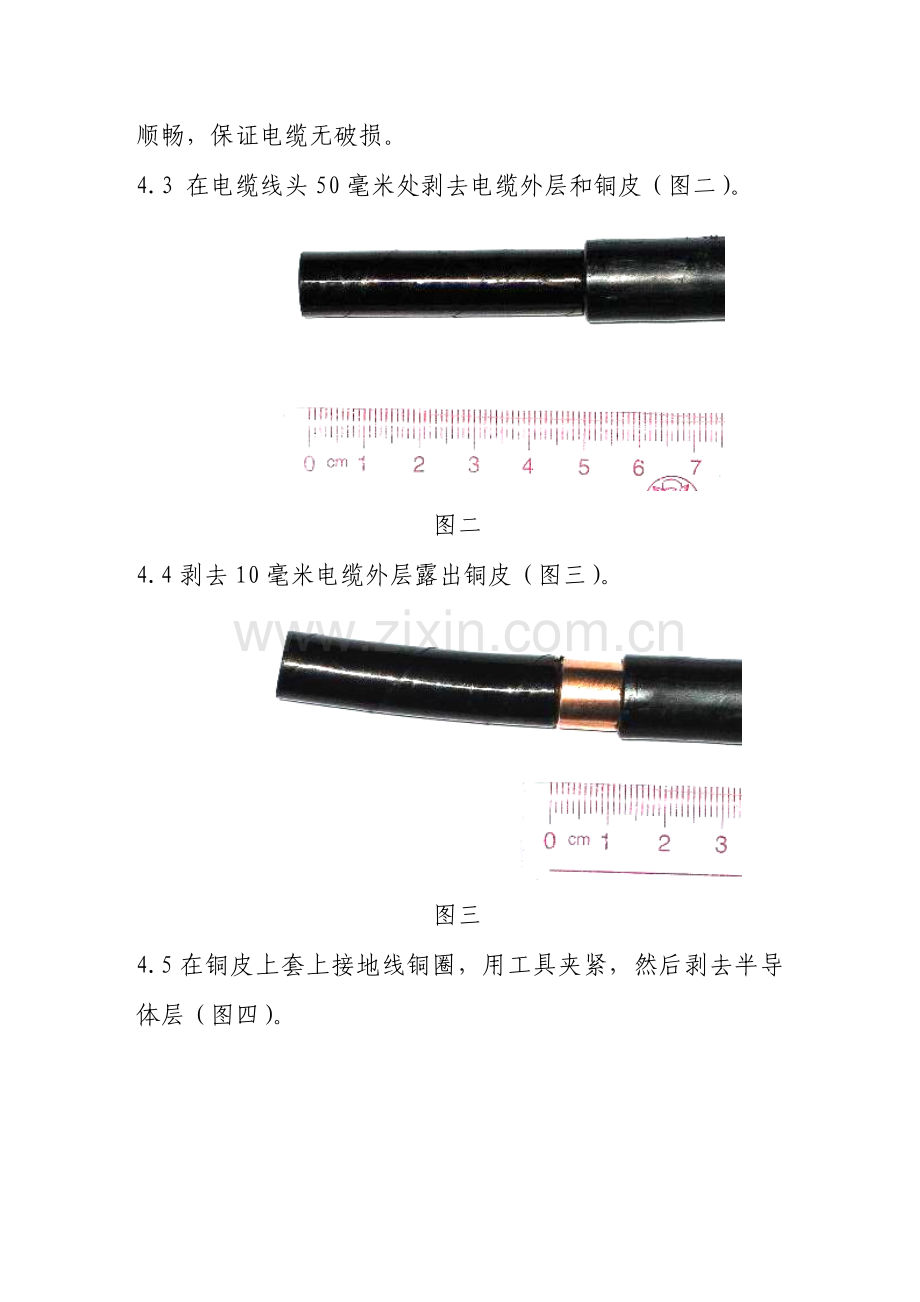

图二
4.4剥去10毫米电缆外层露出铜皮（图三）。

图三
4.5在铜皮上套上接地线铜圈，用工具夹紧，然后剥去半导体层（图四）。

图四
4.6在线端15毫米处剥去绝缘层露出线芯（图五）。

图五
4.7 站在道肩面向灯箱，左手边压接插针电缆头，右手边压接插座电缆头，将内外层热缩管和旋紧器套在接头上（图六），用干净布除去线芯灰尘和油污。

图六
4.8选用压接钳的6毫米压模，压接二次（图七）。

图七
4.9检查电缆头是否压接合格后，先用一条高压胶带包扎（图八），再用低压绝缘胶带包扎两层（图九），然后用防水胶带包扎（图十）。

图八

图九

图十
4.10 电缆头压接处，用热缩套管热缩两次，内层热缩管长度为20厘米，外层为30厘米（图十一）。

图十一
4.11检查
用2500V兆欧表摇测电缆头绝缘电阻1000兆欧以上为合格。
