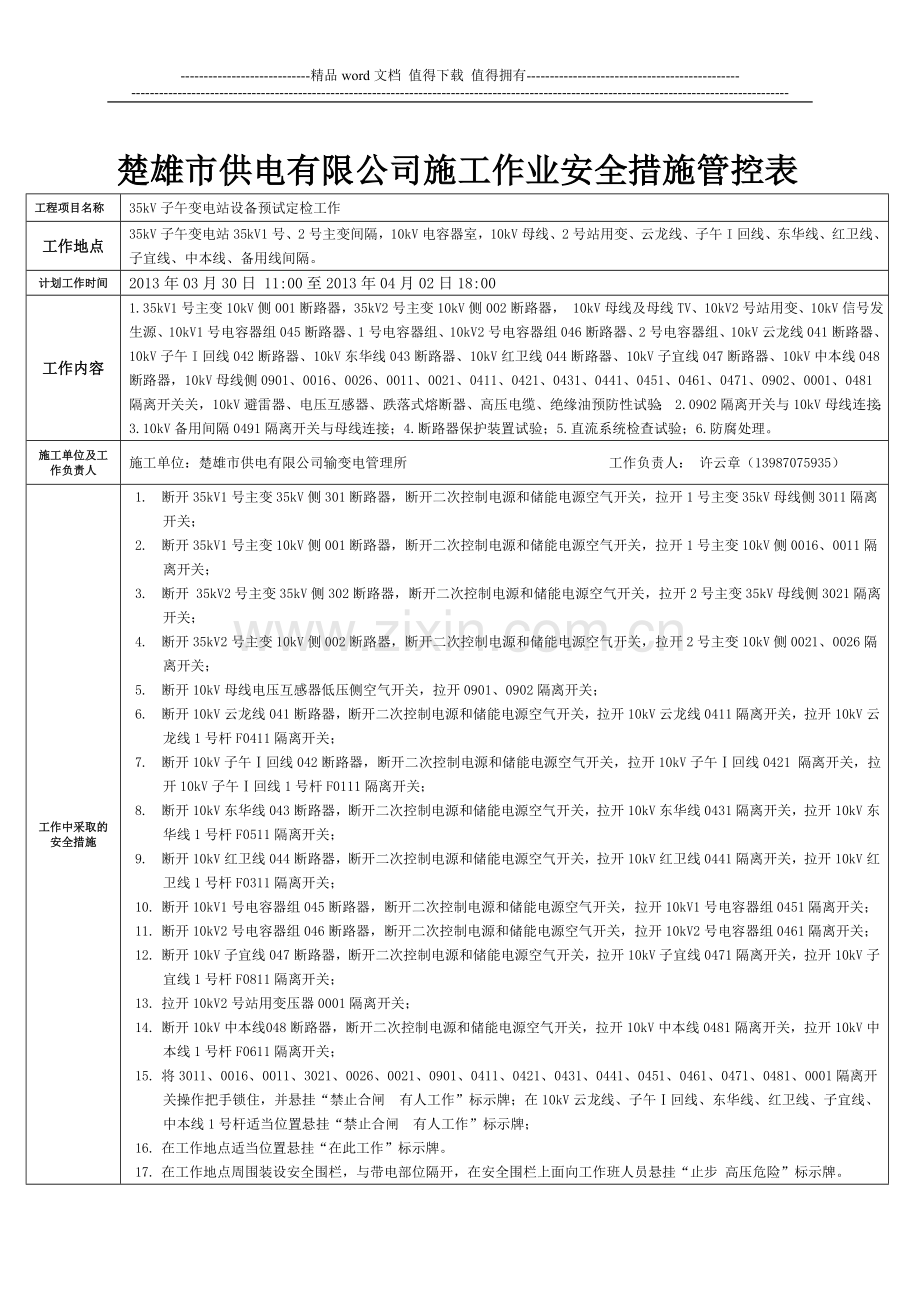

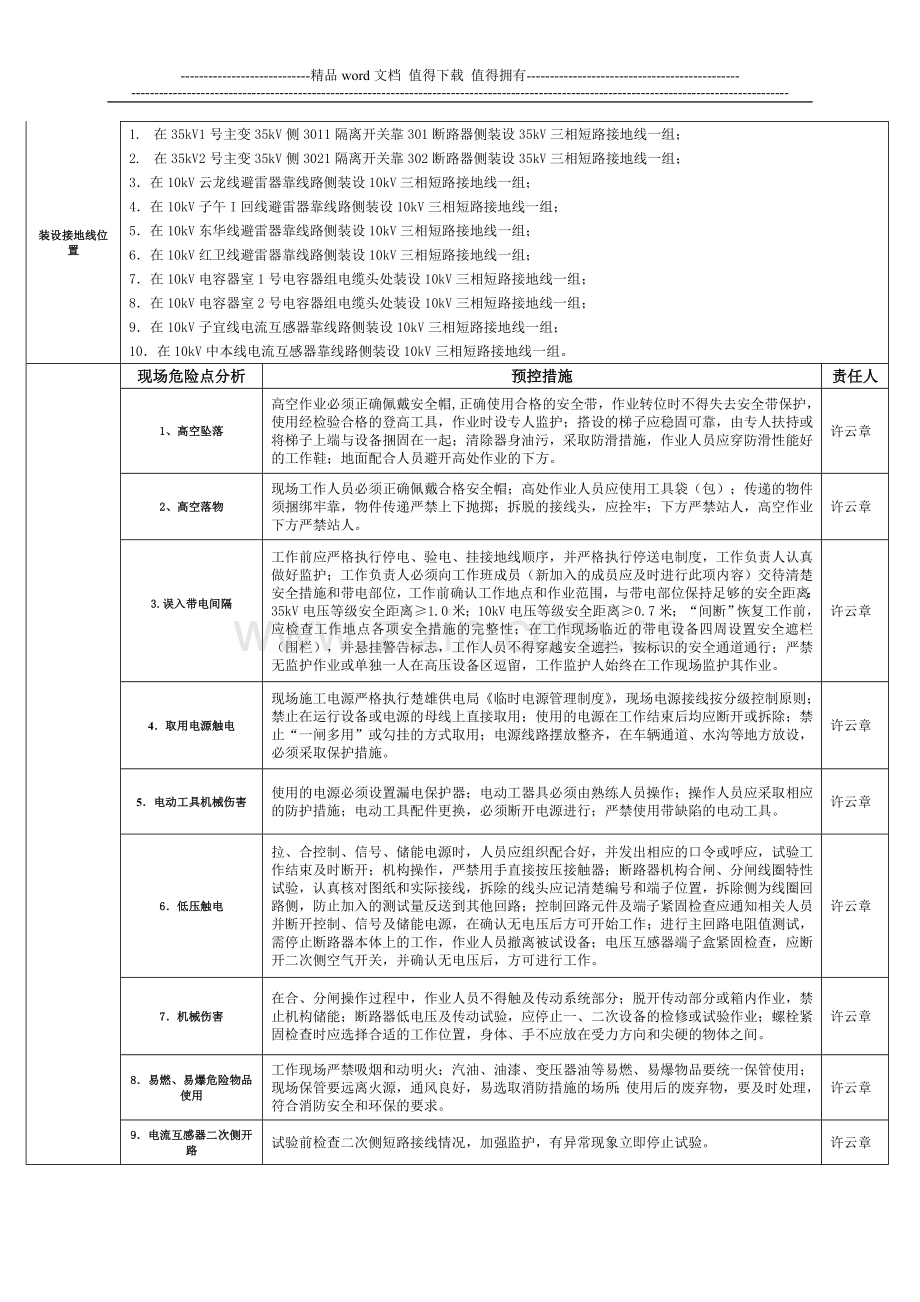

施工作业安全措施管控表3.doc

-精品word文档 值得下载 值得拥有-楚雄市供电有限公司施工作业安全措施管控表工程项目名称35kV子午变电站设备预试定检工作工作地点35kV子午变电站35kV 1号、2号主变间隔，10kV电容器室，10kV母线、2号站用变、云龙线、子午I回线、东华线、红卫线、子宜线、中本线、备用线间隔。计划工作时间2013年03月30日 11:00至2013年04月02日18:00工作内容1.35kV1号主变10kV侧001断路器，35kV2号主变10kV侧002断路器， 10kV母线及母线TV、10kV2号站用变、10kV信号发生源、10kV1号电容器组045断路器、1号电容器组、10kV2号电容器组046断路器、2号电容器组、10kV云龙线041断路器、10kV子午I回线042断路器、10kV东华线043断路器、10kV红卫线044断路器、10kV子宜线047断路器、10kV中本线048断路器，10kV母线侧0901、0016、0026、0011、0021、0411、0421、0431、0441、0451、0461、0471、0902、0001、0481隔离开关关，10kV避雷器、电压互感器、跌落式熔断器、高压电缆、绝缘油预防性试验； 2.0902隔离开关与10kV母线连接；3.10kV备用间隔0491隔离开关与母线连接；4.断路器保护装置试验；5.直流系统检查试验；6.防腐处理。施工单位及工作负责人施工单位：楚雄市供电有限公司输变电管理所 工作负责人： 许云章（13987075935）工作中采取的安全措施1. 断开35kV1号主变35kV侧301断路器，断开二次控制电源和储能电源空气开关，拉开1号主变35kV母线侧3011隔离开关；2. 断开35kV1号主变10kV侧001断路器，断开二次控制电源和储能电源空气开关，拉开1号主变10kV侧0016、0011隔离开关；3. 断开 35kV2号主变35kV侧302断路器，断开二次控制电源和储能电源空气开关，拉开2号主变35kV母线侧3021隔离开关；4. 断开35kV2号主变10kV侧002断路器，断开二次控制电源和储能电源空气开关，拉开2号主变10kV侧0021、0026隔离开关；5. 断开10kV母线电压互感器低压侧空气开关，拉开0901、0902隔离开关；6. 断开10kV云龙线041断路器，断开二次控制电源和储能电源空气开关，拉开10kV云龙线0411隔离开关，拉开10kV云龙线1号杆F0411隔离开关；7. 断开10kV子午回线042断路器，断开二次控制电源和储能电源空气开关，拉开10kV子午回线0421 隔离开关，拉开10kV子午回线1号杆F0111隔离开关；8. 断开10kV东华线043断路器，断开二次控制电源和储能电源空气开关，拉开10kV东华线0431隔离开关，拉开10kV东华线1号杆F0511隔离开关；9. 断开10kV红卫线044断路器，断开二次控制电源和储能电源空气开关，拉开10kV红卫线0441隔离开关，拉开10kV红卫线1号杆F0311隔离开关；10. 断开10kV1号电容器组045断路器，断开二次控制电源和储能电源空气开关，拉开10kV1号电容器组0451隔离开关；11. 断开10kV2号电容器组046断路器，断开二次控制电源和储能电源空气开关，拉开10kV2号电容器组0461隔离开关；12. 断开10kV子宜线047断路器，断开二次控制电源和储能电源空气开关，拉开10kV子宜线0471隔离开关，拉开10kV子宜线1号杆F0811隔离开关；13. 拉开10kV2号站用变压器0001隔离开关；14. 断开10kV中本线 048断路器，断开二次控制电源和储能电源空气开关，拉开10kV中本线0481隔离开关，拉开10kV中本线1号杆F0611隔离开关；15. 将3011、0016、0011、3021、0026、0021、0901、0411、0421、0431、0441、0451、0461、0471、0481、0001隔离开关操作把手锁住，并悬挂“禁止合闸 有人工作”标示牌；在10kV云龙线、子午回线、东华线、红卫线、子宜线、中本线1号杆适当位置悬挂“禁止合闸 有人工作”标示牌；16. 在工作地点适当位置悬挂“在此工作”标示牌。17. 在工作地点周围装设安全围栏，与带电部位隔开，在安全围栏上面向工作班人员悬挂“止步 高压危险”标示牌。 装设接地线位置1. 在35kV1号主变35kV侧3011隔离开关靠301断路器侧装设35kV三相短路接地线一组； 2. 在35kV2号主变35kV侧3021隔离开关靠302断路器侧装设35kV三相短路接地线一组；3在10kV云龙线避雷器靠线路侧装设10kV三相短路接地线一组；4在10kV子午I回线避雷器靠线路侧装设10kV三相短路接地线一组；5在10kV东华线避雷器靠线路侧装设10kV三相短路接地线一组；6在10kV红卫线避雷器靠线路侧装设10kV三相短路接地线一组；7在10kV电容器室1号电容器组电缆头处装设10kV三相短路接地线一组；8在10kV电容器室2号电容器组电缆头处装设10kV三相短路接地线一组；9在10kV子宜线电流互感器靠线路侧装设10kV三相短路接地线一组；10在10kV中本线电流互感器靠线路侧装设10kV三相短路接地线一组。 现场危险点分析预控措施责任人1、高空坠落高空作业必须正确佩戴安全帽,正确使用合格的安全带，作业转位时不得失去安全带保护，使用经检验合格的登高工具，作业时设专人监护；搭设的梯子应稳固可靠，由专人扶持或将梯子上端与设备捆固在一起；清除器身油污，采取防滑措施，作业人员应穿防滑性能好的工作鞋；地面配合人员避开高处作业的下方。许云章2、高空落物现场工作人员必须正确佩戴合格安全帽；高处作业人员应使用工具袋（包）；传递的物件须捆绑牢靠，物件传递严禁上下抛掷；拆脱的接线头，应拴牢；下方严禁站人，高空作业下方严禁站人。许云章3.误入带电间隔工作前应严格执行停电、验电、挂接地线顺序，并严格执行停送电制度，工作负责人认真做好监护；工作负责人必须向工作班成员（新加入的成员应及时进行此项内容）交待清楚安全措施和带电部位，工作前确认工作地点和作业范围，与带电部位保持足够的安全距离：35kV电压等级安全距离1.0米；10kV电压等级安全距离0.7米；“间断”恢复工作前，应检查工作地点各项安全措施的完整性；在工作现场临近的带电设备四周设置安全遮栏（围栏），并悬挂警告标志，工作人员不得穿越安全遮拦，按标识的安全通道通行；严禁无监护作业或单独一人在高压设备区逗留，工作监护人始终在工作现场监护其作业。许云章4取用电源触电现场施工电源严格执行楚雄供电局临时电源管理制度，现场电源接线按分级控制原则；禁止在运行设备或电源的母线上直接取用；使用的电源在工作结束后均应断开或拆除；禁止“一闸多用”或勾挂的方式取用；电源线路摆放整齐，在车辆通道、水沟等地方放设，必须采取保护措施。许云章5电动工具机械伤害使用的电源必须设置漏电保护器；电动工器具必须由熟练人员操作；操作人员应采取相应的防护措施；电动工具配件更换，必须断开电源进行；严禁使用带缺陷的电动工具。许云章6低压触电拉、合控制、信号、储能电源时，人员应组织配合好，并发出相应的口令或呼应，试验工作结束及时断开；机构操作，严禁用手直接按压接触器；断路器机构合闸、分闸线圈特性试验，认真核对图纸和实际接线，拆除的线头应记清楚编号和端子位置，拆除侧为线圈回路侧，防止加入的测试量反送到其他回路；控制回路元件及端子紧固检查应通知相关人员并断开控制、信号及储能电源，在确认无电压后方可开始工作；进行主回路电阻值测试，需停止断路器本体上的工作，作业人员撤离被试设备；电压互感器端子盒紧固检查，应断开二次侧空气开关，并确认无电压后，方可进行工作。许云章7机械伤害在合、分闸操作过程中，作业人员不得触及传动系统部分；脱开传动部分或箱内作业，禁止机构储能；断路器低电压及传动试验，应停止一、二次设备的检修或试验作业；螺栓紧固检查时应选择合适的工作位置，身体、手不应放在受力方向和尖硬的物体之间。许云章8易燃、易爆危险物品使用工作现场严禁吸烟和动明火；汽油、油漆、变压器油等易燃、易爆物品要统一保管使用；现场保管要远离火源，通风良好，易选取消防措施的场所；使用后的废弃物，要及时处理，符合消防安全和环保的要求。许云章9电流互感器二次侧开路试验前检查二次侧短路接线情况，加强监护，有异常现象立即停止试验。许云章10被试品残余电荷电容器预试检修时，接触设备前，需将电容器逐个多次放电并可靠接地后，方可开始工作；接触设备前，需对电容器构架进行放电并可靠接地后，方可开始工作；试验项目完成后，被测设备应立即对地放电，方可开始检修工作。许云章11试验区域未设置安全围栏试验工作前，现场负责人必须确定工作范围，安排安全围栏设置，不要有缺口；在安全围栏周围派人监护，防止无关人员进入。许云章12高压试验过程中防范措施不到位试验开始时，应通知附近作业人员，并设置安全围栏，派专人把守；操作人员应大声告知各在场人员，得到回应可以开始，方可升压，如有异常应立即断电，并使用安全防护用品；试验人员正确使用必要的绝缘工具，试验人员与被试设备保持足够的安全距离。许云章13试验电源不稳定工作前必须向变电站了解清楚临时施工电源或检修电源容量情况，不能只看电源开关的容量；试验设备接电源前应用仪器测量电源电压，确保符合试验要求；试验前检查接线，使用合格的电源盘，严格按照规定流程操作。许云章14试验人员接线错误在试验前工作人员需熟悉说明书、图纸后，按照要求接线，技术负责人核查接线正确性。许云章15试验设备未接地或接地不良试验前，仪器可靠接地，应认真检查接地线已正确规范可靠接地，接地良好；试验后，应及时对被试品充分放电，放电用的接地线必须可靠接地；试验完毕认真检查，确认拆接引线已恢复，临时接地线已拆除，现场无遗留工具和杂物。许云章16绝缘油污染避免油泄漏、废油集中存放、定点处理。许云章17.交通安全出车前对车况进行检查，保证车辆刹车、灯光、轮胎等系统无故障，小心驾驶，严格遵守交通法规（严禁超速行驶、疲劳驾车、酒后驾车等）许云章施工单位审批意见审批人（签名）： 年 月 日设备运行管理部门审批意见 审批人（签名）： 年 月 日生产技术部审批意见 审批人（签名）： 年 月 日安全监察部审批意见 审批人（签名）： 年 月 日送达人： 现场监管人员： 签收时间： 年 月 日 时 分工作负责人需完成的工作是否符合要求（是否）1、班前会已召开；2、危险点预控措施是否执行到位；3、工作负责人已核实工作票所列安全措施已完成，现场已具备作业条件；4、工作负责人已将工作票内容向工作班人员交待清楚，并现场考问。
