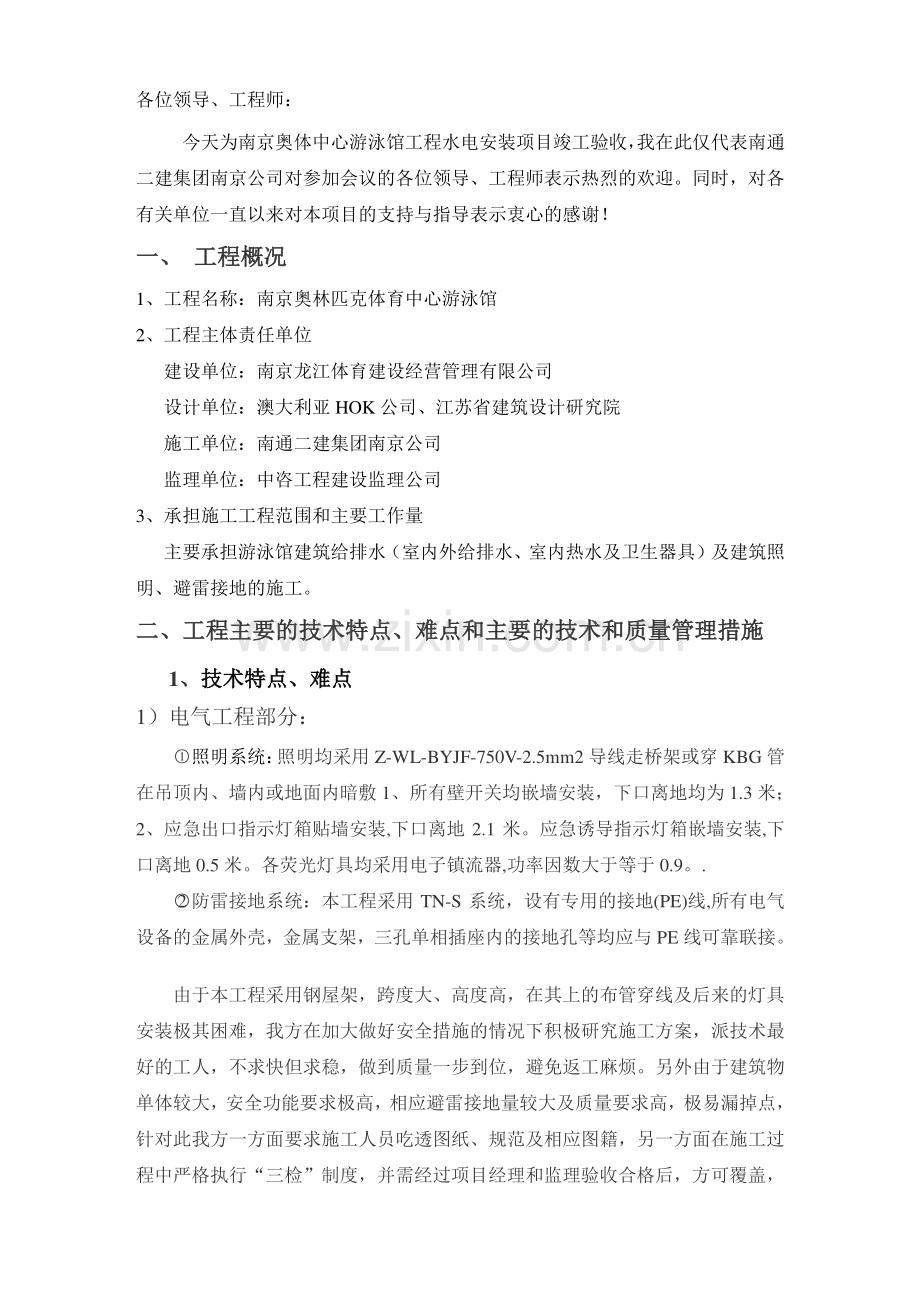

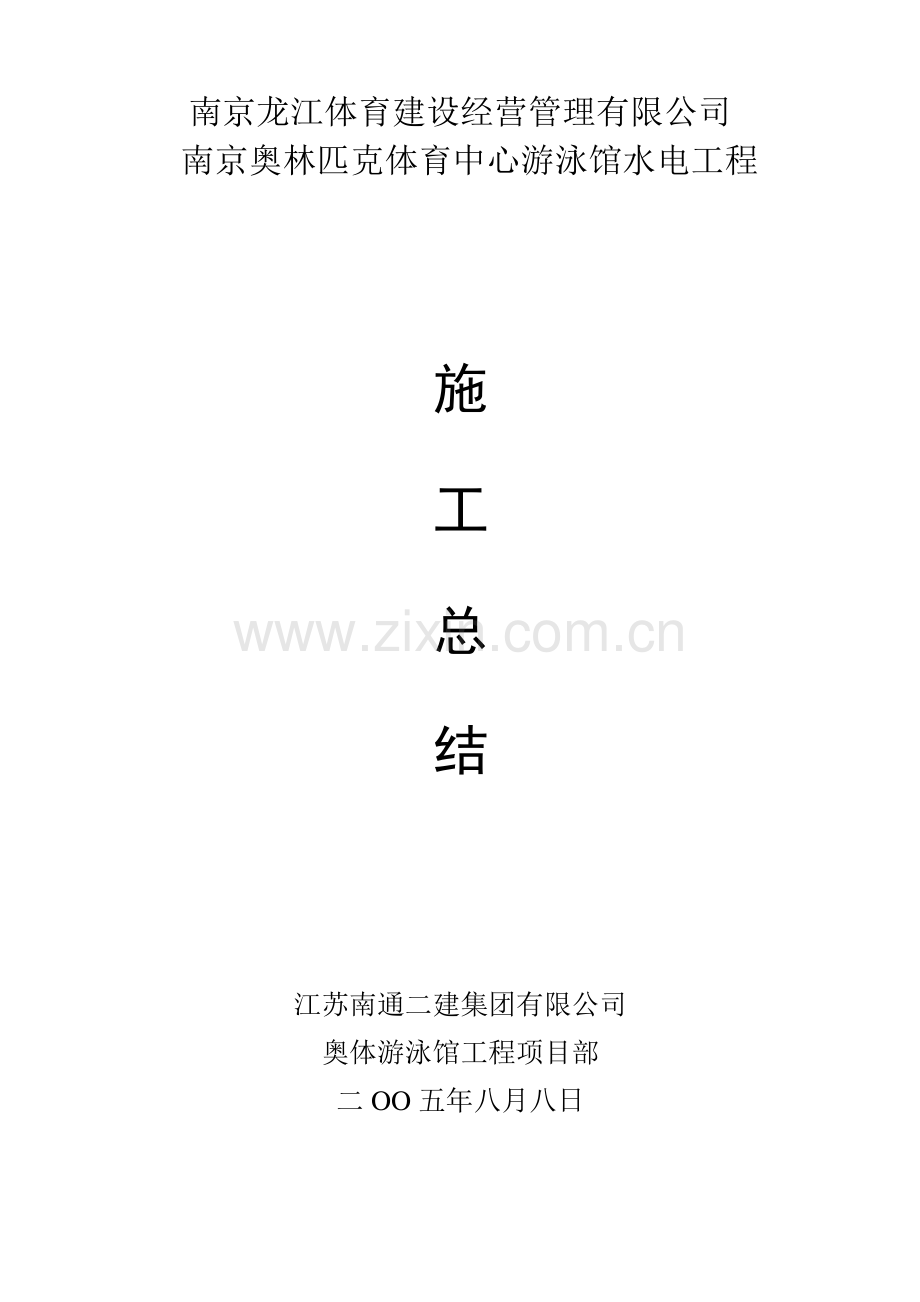

南京龙江体育建设经营管理有限公司 南京奥林匹克体育中心游泳馆水电工程 施 工 总 结 江苏南通二建集团有限公司 奥体游泳馆工程项目部 二 OO 五年八月八日 各位领导、工程师：今天为南京奥体中心游泳馆工程水电安装项目竣工验收，我在此仅代表南通二建集团南京公司对参加会议的各位领导、工程师表示热烈的欢迎。同时，对各有关单位一直以来对本项目的支持与指导表示衷心的感谢！一、一、工程概况工程概况 1、工程名称：南京奥林匹克体育中心游泳馆 2、工程主体责任单位 建设单位：南京龙江体育建设经营管理有限公司 设计单位：澳大利亚 HOK 公司、江苏省建筑设计研究院 施工单位：南通二建集团南京公司 监理单位：中咨工程建设监理公司 3、承担施工工程范围和主要工作量 主要承担游泳馆建筑给排水（室内外给排水、室内热水及卫生器具）及建筑照明、避雷接地的施工。二、工程主要的技术特点、难点和主要二、工程主要的技术特点、难点和主要的技术和质量管理措施的技术和质量管理措施 1、技术技术特点、难点特点、难点 1）电气工程部分：1照明系统：照明均采用 Z-WL-BYJF-750V-2.5mm2 导线走桥架或穿 KBG 管在吊顶内、墙内或地面内暗敷 1、所有壁开关均嵌墙安装，下口离地均为 1.3 米；2、应急出口指示灯箱贴墙安装,下口离地 2.1 米。应急诱导指示灯箱嵌墙安装,下口离地 0.5 米。各荧光灯具均采用电子镇流器,功率因数大于等于 0.9。.2 防雷接地系统：本工程采用 TN-S 系统，设有专用的接地(PE)线,所有电气设备的金属外壳，金属支架，三孔单相插座内的接地孔等均应与 PE 线可靠联接。由于本工程采用钢屋架，跨度大、高度高，在其上的布管穿线及后来的灯具安装极其困难，我方在加大做好安全措施的情况下积极研究施工方案，派技术最好的工人，不求快但求稳，做到质量一步到位，避免返工麻烦。另外由于建筑物单体较大，安全功能要求极高，相应避雷接地量较大及质量要求高，极易漏掉点，针对此我方一方面要求施工人员吃透图纸、规范及相应图籍，另一方面在施工过程中严格执行“三检”制度，并需经过项目经理和监理验收合格后，方可覆盖，真正做到不漏掉一处、合格每一处。2）给排水部分：1 给水系统：从奥体中心环状给水管网引入二根 DN300 给水管作为本工程生活及消防水源。2 热水系统：赛事管理用房及贵宾区卫生间洗脸盆热水由分散在洗脸盆台板下的电热水器供给；淋浴间淋浴器、洗脸盆及厨房用热水由设置在地下室的二台半容积式热换器供给，媒介为蒸汽。3 排水系统：地下室的废水采用潜污泵提升排出室外；地上部分的污水采用伸顶（侧墙）透气的单立管排水方式排出室外，厨房洗涤污水经隔油处理、粪便污水经化粪池处理后与其他生活废水一并排入奥体中心污水管网。4管材：室内给水管采用衬塑钢管，卡箍及丝扣连接，室外给水管材采用承插式球墨铸铁管，橡胶圈接口；热水管采用薄壁紫铜管，焊接；排水管，排污管采用 UPVC 塑料管粘接，室外排水管采用承插式排水管，橡胶圈接口。由于本工程卫生间多而形态各异且全部为隐蔽工程，为确保一次施工成功，我方引用样板房引路制度，在分部、分项工程施工前，由技术员对施工图纸、施工方案和规范要求进行技术交底，确定施工标准和施工方法，并组织班组对分项工程进行样板施工，施工完成后，联合业主、监理工程师进行验收，验收通过后再依照样板进行大面积施工。2、新技术应用新技术应用 1）电气工程部分：本工程采用集中供电应急电源系统（EPS），其具有以下特点：a、完全保护保护你的负载，在停电时保证正常工作。b、高可靠度它采用了 PWM 技术，性能更加优良。c、操作简洁，维护便利。d、完美的控制面板LCD 指示：主电电压、电池电压、输出电压、输出电流、故障显示。e、输出短路保护。f、声光故障报警，并指出故障类型。其是建筑物中发生火情或其它紧急情况下不可缺少的标志灯、照明灯等电源。2）给排水部分：由于普通 UPVC 管道的排水噪音较大，加上现浇楼板的隔音效果较差，用户能明显感觉到排水管道的噪音，本工程立管采用了新型的 UPVC螺旋管，此状况得到明显的改善。另在排水立管无法穿越楼层伸出屋面的情况下，采用在立管顶部设置吸气阀，该阀负压时开启吸气，正压时关闭，臭气无法进入室内，并具有美观，节约空间，保护水封等作用。3、技术和质量管理措施技术和质量管理措施 采用事前、事中、事后的质量控制手段：由于工程质量本身具有以下几个特点：影响因素多，质量波动大，质量变异大，质量隐蔽性，终检局限大。所以，对工程质量应重视事前控制、事中严格监督，防范于未然，将质量事故消灭于萌芽之中。项目部以集团公司 ISO9001 质量保证体系为依据，按施工过程、检验和试验、不合格品控制、纠正和预防措施程序的要求进行具体的质量控制。1、施工前控制：1）、抓好施工前图纸会审、技术交底工作：项目部自身预先进行审图，提出意见，汇总施工单位的审图意见后再组织图纸会审。2）、严格的组织管理架构，管理及工作人员持证上岗，对不能满足质量要求的管理人员和操作人员及时更换。3）、对施工机械设备进行过程能力评审：审查其施工机械设备的选型是否恰当，审查施工机械设备的数量是否足够，所有装备的施工机械设备是否都处于完好的可用状态等等。4）、抓好已供材料订货前的评审和定板：掌握材料质量、价格、供货能力的信息，选择好供货厂家，获得质量好的材料资源，从而确保工程质量。5）、开工前抓好对质量通病的预防措施:项目部在工程开工前，专门针对质量通病制订了消灭质量通病计划，要求每个分项工程开工前，施工班组要学习施工操作规程，还要了解质量通病的治理措施。2、施工过程中控制:1）、实施现场监督与检查：在施工过程中，项目部管理人员加强对现场旁站监督与检查，及时发现违章操作和不按设计要求，不按施工图纸和施工规范、规程和质量标准施工的现象，对于不符合质量要求的及时进行纠正和严格控制。2）、对进场建筑材料先进行目测检查，要求按批量送检，提交材料合格证和化验单后才能使用；3）、加强工序的检查、工序交接检查及隐蔽工程检查。在施工单位自检的基础上我们还进行了工序交接检查。隐蔽工程验收必须经过项目部和监理公司检查确认，才允许加以覆盖。分项工程先经施工单位自检合格后，项目部再检查确认。4）、管理人员均按不同专业工种分工对口管理，施工过程中，各专业工种管理人员及时到位管理和指导工人操作，将返工减少到最低。5）、管理人员通过施工联系单及时解决遇到的技术和经济问题，使工程进度按计划进行。对提出的图纸修改，应通过项目部审查之后，才能送设计单位。6）、及时按规范做好工程技术资料和贯标资料工作。3、施工所形成产品的控制：1）、项目部制订了成品防护措施，定专人检查和督促各施工现场做好半成品防护和成品保护工作。三、三、完成工程质量评价完成工程质量评价 1 1、建筑电气建筑电气分部分部分项工程划分分项工程划分:序号 子分部工程 分项工程名称 检验批 1 电气照明安装 成套配电柜、控制柜 和动力、照明配电箱安装 8 电缆桥架安装和桥架内电缆敷设 3 电线导管、电缆导管和线槽敷设 44 电线、电缆穿管和线槽敷线 16 电缆头制作、接线和线路绝缘测试 4 普通灯具安装 8 专用灯具安装 8 开关、插座风扇安装 8 建筑物照明通电试运行 8 防雷及接地安装 接地装置安装 42 避雷引下线和变配电室接地干线敷设 1 建筑物等电位连接 7 备用和不间断电源安装子 成套配电柜、控制柜 和动力、照明配电箱安装 2 不间断电源安装 2 1）、单位（或子单位）工程 1 项，其中分部（或子分部）4 项，分项工程 14 项，检验批 161 项。全部已按规范要求自检合格。其中：施工过程中发现的不合格 /项，已全部整改合格。2）、工程质量和功能检测共 347 项，符合要求 347 项，其/项，经返工处理符合要求 /项。主要检测项目检测报告：主要检测项目检测报告：序号 检测项目 份数 检查意见 1 接地、绝缘电阻测试记录 50 合格 2 空载和负荷试运行记录 8 合格 3）、材料设备合格证及进场检验报告 55 份，资料完整。4）、隐蔽工程共 98 项已验收，并形成验收文件 5)、质量控制资料共 309 项，经核定符合规范要求 309 项 6)、工程观感质量自评 好 7)、竣工图已完成 2、建筑给水排水及采暖建筑给水排水及采暖分部分项工程划分分部分项工程划分:序号 子分部工程 分项工程名称 检验批 1 室内给水系统 室内给水管道及配件安装 8 给水设备安装 1 室内排水系统 室内排水管道及配件安装 11 雨水管道及配件安装 3 室内热水系统 室内热水管道及配件安装 5 热水供应系统辅助设备安装 1 卫生器具安装 卫生器具安装 6 卫生器具给水配件安装 6 卫生器具排水管道安装 6 室内采暖系统 室内采暖管道及配件安装 1 室外给水管网系统 室外给水管道安装 1 室外消火栓安装 1 管沟及井室 1 室外排水管网系统 室外排水管道安装 1 室外排水管沟及井池 1 1）、单位（或子单位）工程 1 项，其中分部（或子分部）7 项，分项工程 15 项，检验批 51 项。全部已按规范要求自检合格。其中：施工过程中发现的不合格 /项，已全部整改合格。2）、工程质量和功能检测共 356 项，符合要求 356 项，其/项，经返工处理符合要求 /项。主要检测项目检测报告主要检测项目检测报告：序号 检测项目 份数 检查意见 1 管道、设备强度试验、严密性试31 合格 2 系统清洗、灌水、通水、通球试43 合格 3 卫生器具通水试验、具有溢流功3 合格 4 雨水管道灌水试验 3 合格 5 地漏及地面清扫口排水试验 2 合格 3）、材料设备合格证及进场检验报告 69 份，资料完整。4）、隐蔽工程共 31 项已验收，并形成验收文件 5）、质量控制资料共 304 项，经核定符合规范要求 304 项 6）、工程观感质量自评 好 7）、竣工图已完成 四、安全生产、环境保护、文明施工情况四、安全生产、环境保护、文明施工情况 工程施工过程中，在抓好质量的同时，我们也大力做好环保、安全措施，一方面建立健全环境保护体系，成立环保领导小组，配备一定数量的环保设施和人员，加强宣传教育，我方合理规划生产、生活区和场内道路，严格按施工组织设计规划指定的地点和方法堆码材料、停放设备，并做好标识，搭设临建，防止乱堆、乱占、乱搭，保证整个场地布置规范整齐，生活和生产污水排到指定地点，设有专人负责现场清洁卫生，而施工期间的施工垃圾做到统一堆放并及时清运；另一方面重视对工人的安全技术教育和落实各项安全防护措施，针对本工程施工现场大、担负工期压力大、施工队伍多等特点，项目部抽调专人，组成临时的专项管理小组，制定计划、安排工作、跟踪落实，加强同其他施工单位及安监部门的联系，最终胜利完成管理目标，在整个施工过程中无发生任何质量和安全事故，充分体现了我们“质量第一，安全第一”的思想，并于 2003、2004 年度荣获省安全文明施工示范工地称号。五、施工体会五、施工体会 我方于 2002 年底式开始进驻现场，在整个施工过程中，编制施工方案，做好技术交底，加强施工技术管理工作，实行质量安全目标责任制，做到有计划地进行施工，合理安排人力、物力，同时密切与现场甲方、设计、质监和监理等部门联系，听取合理意见，使施工中出现的问题能及时处理，有效地控制了质量安全隐患。使工程在有关部门的大力支持和配合下，安全质量得到了保证，使工程任务顺利完成，在施工中还存在很多薄弱环节，如与其他施工单位的紧密配合，对一些质量上的通病未能完全治理。今后，在施工中应多学习宝贵经验，提高和加强施工现场管理水平，重视施工安全、文明施工工作，使施工水平再上新的台阶。
