4、碗扣架安全施工专项方案.doc

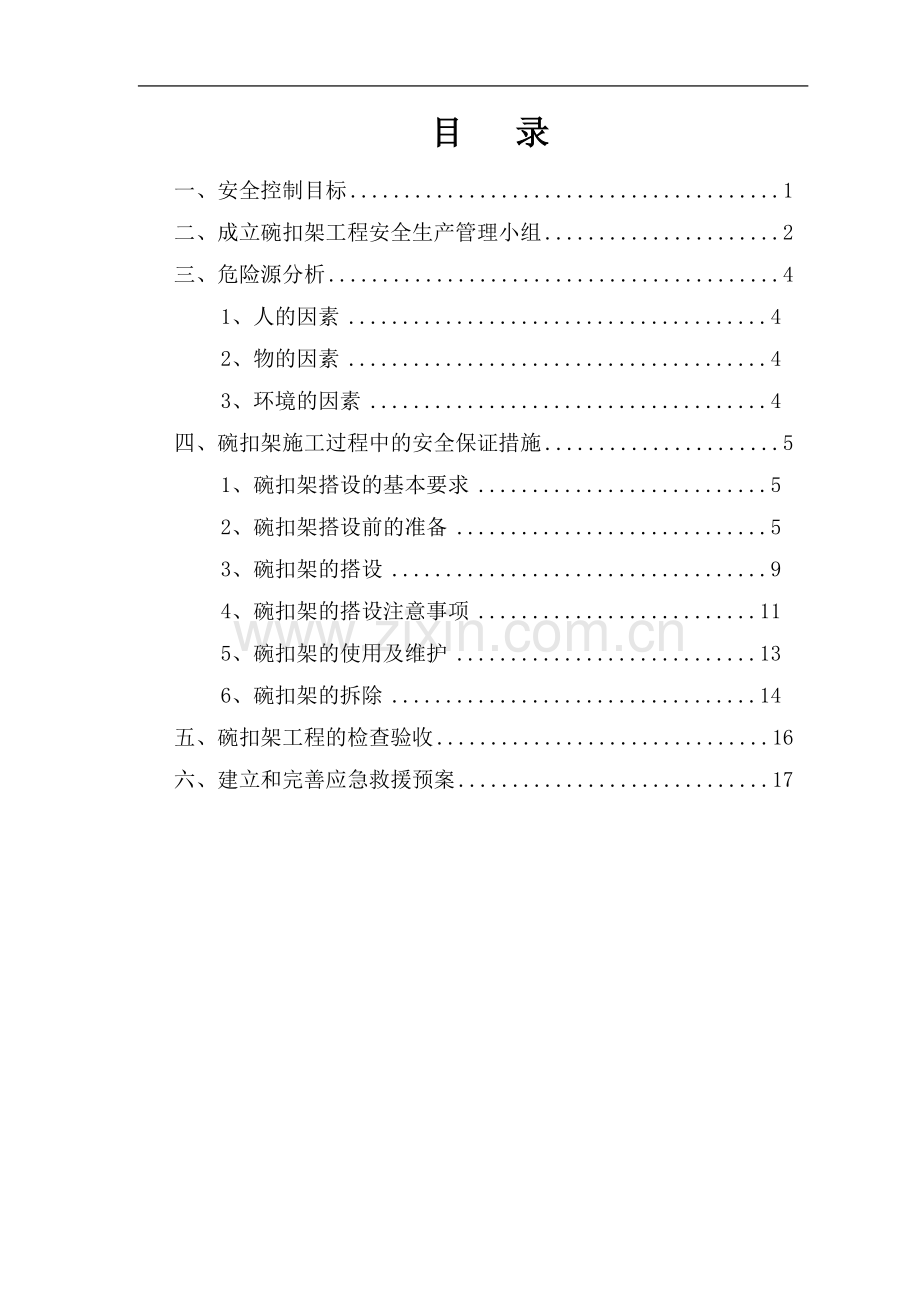

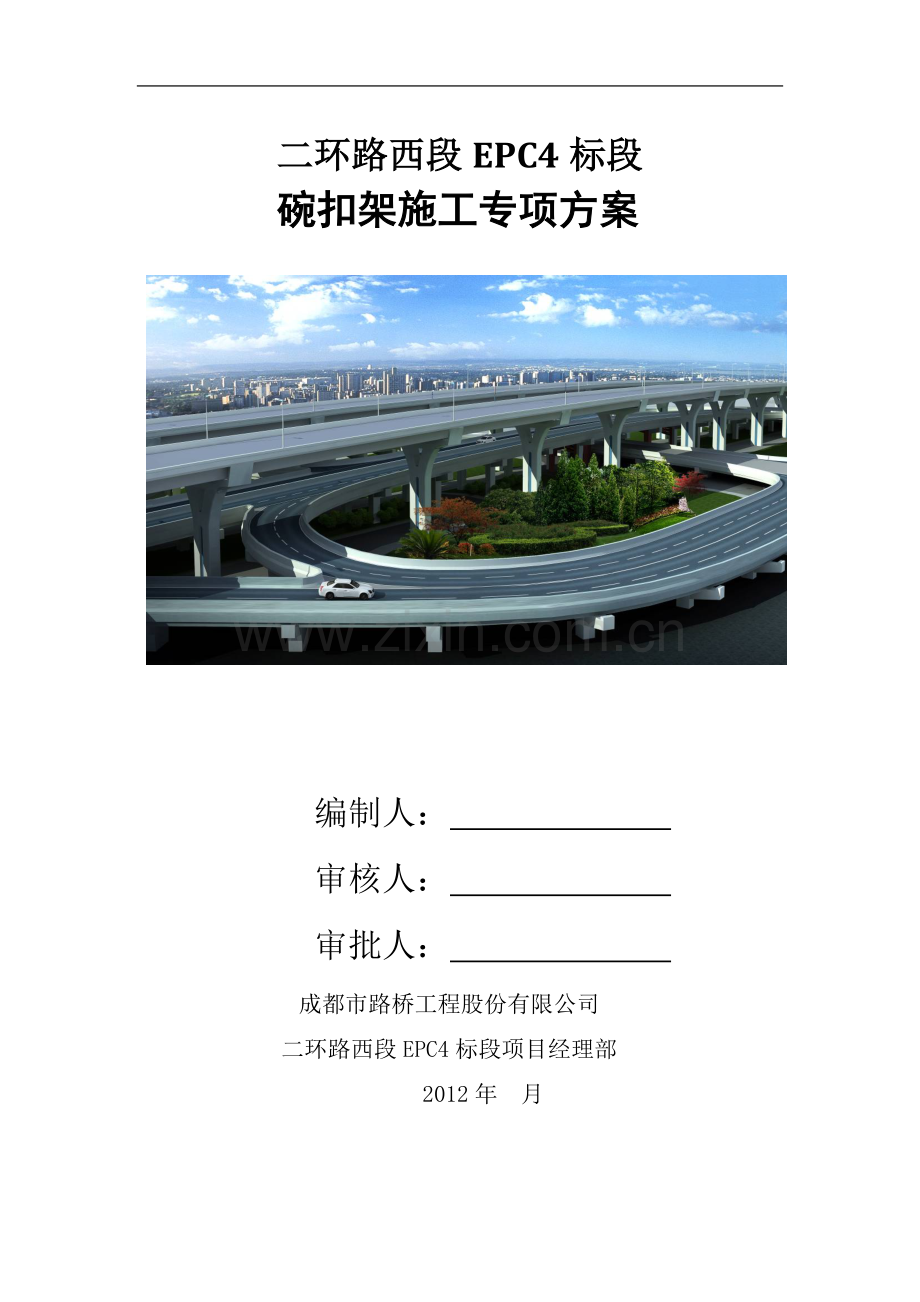

二环路西段EPC4标段碗扣架施工专项方案编制人： 审核人： 审批人： 成都市路桥工程股份有限公司二环路西段EPC4标段项目经理部2012年 月目 录一、安全控制目标1二、成立碗扣架工程安全生产管理小组2三、危险源分析41、人的因素42、物的因素43、环境的因素4四、碗扣架施工过程中的安全保证措施51、碗扣架搭设的基本要求52、碗扣架搭设前的准备53、碗扣架的搭设94、碗扣架的搭设注意事项115、碗扣架的使用及维护136、碗扣架的拆除14五、碗扣架工程的检查验收16六、建立和完善应急救援预案17编制依据二环路西段工程项目“施工图设计采购施工”总承包（EPC4）合同段招标文件。通过现场踏勘及相关资料所获得的有关交通、地形、水文、地质、地下管网分布及用水、用电等相关资料。与工程有关的国家现行的施工技术规范、规程及市政基础设施工程现场管理暂行标准。我单位拥有的施工设备能力、施工技术装备、以及多年来在类似工程建设中积累的丰富经验及技术成果。公路桥涵施工技术规范JTG/T F50-2011城市道路工程施工与质量验收规范CJJ1-2008城市桥梁工程施工与质量验收规范CJJ2-2008建筑工程冬期施工规程JGJT104-2011建筑施工手册（第四版）公路工程技术标准JTG B01 2003公路工程水泥混凝土试验规程JTG E30-2005公路工程石料试验规程JTJ-054-94公路工程金属试验规程汇编公路工程施工安全技术规范JTJ076-95公路工程质量检验评定标准JTGF801-2004中华人民共和国安全生产法建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)建筑地基基础设计规范(GB 50007-2002)建筑结构荷载规范(GB 50009-2001)钢结构设计规范(GB 50017-2003)建设工程安全生产管理条例施工现场临时用电安全技术规范中华人民共和国环境保护法建筑施工现场环境与卫生标准建筑施工碗扣式脚手架安全技术规范 JGJ 1662008本工程工程施工组织设计编制原则（1）遵守合同条款要求，认真贯彻业主或监理工程师的指示、指令和要求；（2）严格遵守合同明确的设计规范、施工规范和质量评定与验收标准；（3）坚持技术先进性、科学合理性、经济实用性、安全可靠性与实事求是相结合；（4）自始至终对施工现场坚持实施全员全方位、全过程严密监控、动静结合、科学管理的原则；（5）实施项目管理，通过对劳务、设备、材料、技术、资金、方案、信息、时间与空间的优化处理，实现成本、工期、质量及社会效益。一、安全控制目标 在碗扣架搭设、使用及拆除作业过程中，杜绝因工亡人事故，努力消灭因工责任重伤事故，减少安全生产事故苗头或险情；安全质量标准化管理达标。二、成立碗扣架工程安全生产管理小组1、项目部安全管理小组组 长：刘仁刚副组长：何志忠 罗红 周军 组 员：张守益 陈远书 于涛 王建等等、所属施工队伍也成立相应的安全管理小组，责任终端落实到作业层。3、安全小组的任务和职责（1）贯彻执行上级各项安全法规规程；定期召开安全工作会议；总结和布置安全生产工作；制订本项目各项安全制度规定；落实安全责任制；组织安全教育培训；开展安全检查等。（2）执行“安全第一，预防为主，综合治理”的安全方针，坚持“关键工序及风险较大工程现场把关”的原则，确保项目的安全生产工作有效可控。（3）建立高效灵敏的安全管理信息系统。系统规定各种安全信息的传递方法和程序，在施工中形成畅通无阻的信息网，准确及时地搜集各种安全信息（如执行“五同时”的信息，安全技术措施方案的编制、审批、交底、落实、确认信息，安全隐患及工伤信息等），并设专人负责予以处理。（4）安全管理系统必须做到纵向到底，一环不漏；安全生产责任制横向到边，人人有责。项目经理是安全生产第一责任人，负责组织施工生产，保证投入足够的人员、材料、设备，及投入安全专项费用。安全部长主管安全工作，负责监督安全保证体系的有效运转，负责制定相应的安全保证措施，组织编制相应的事故应急预案。现场技术员负责对现场从事碗扣架施工的工人进行技术指导。现场安全员监控现场安全生产状况，纠正施工人员的安全违章，观察周边环境对施工生产、工人安全的安全威胁，采取紧急避险措施。操作工人有责任严格按照各种操作规程和技术安全交底施工，严禁违章操作，服从管理。三、危险源分析1、人的因素（1）施工前未进行安全教育，施工人员安全意识不高、责任心不强。（2）施工人员未培训即上岗，业务不熟练，现场施工不规范。（3）施工前未进行安全技术交底或交底不到位未到终端作业层。（4）施工负责人未进行现场把关、施工安全防护人员不足监控不到位。2、物的因素（1）现场材料质量不合格，抗弯强度不够，在支撑过程中易发生变形、应急救援物资未配置齐全。（2）碗扣架连接处安装不稳固，产生支撑体系失稳，发生碗扣架垮塌。3、环境的因素（1）地质条件较差造成基础承载力不足，易造成碗扣架工程整体失稳。（2）、夜间施工照明设施配置不够，光照度不足，操作人员和监护人员视线差。（3）雾天、雨天、雷暴大风、台风天气及其他外力对碗扣架工程整体稳定性产生的影响。四、碗扣架施工过程中的安全保证措施1、碗扣架搭设的基本要求本工程碗扣架搭设基本参数为横杆步距0.6m，立杆横距0.6m，立杆纵距0.6m。建筑碗扣架对于建筑施工具有特殊的重要性，它对施工人员人身的安全、工程质量、施工进度、工程成本以及邻近建筑物和场地的影响都很大。碗扣架工程应满足安全可靠、使用方便、经济适用的原则。搭设的基本要求是：横平竖直，整齐清晰，图形一致，平竖通顺，连接牢固，受荷安全，有安全操作空间，不变形，不摇晃。2、碗扣架搭设前的准备施工前对钢管、扣件、脚手板等进行质量检查，不合格的配件不得使用，经检查合格的构配件按品种、规格分类、堆放。（1）钢管的长度不能过短，钢管应无裂纹，两端面应平整，严禁打孔。（2）扣件不得有裂纹、气孔，不宜有缩松、砂眼或其它影响使用的铸造缺陷；并应将粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除干净。（3）扣件的螺栓不得滑丝。（4）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。（5）扣件表面应进行防锈处理。（6）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。（7）碗扣架质量要求碗扣式脚手架用钢管应采用符合现行国家标准直缝电焊钢管（GB/T13793-92）或低压流体输送用焊接钢管（GB/T3092）中的Q235A级普通钢管，其材质性能应符合现行国家标准碳素结构钢（GB/T700）的规定。碗扣架用钢管规格为483.5mm，钢管壁厚不得小于3.5 -0.025mm。上碗扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造，其材料机械性能应符合GB9440中KTH330-08及GB11352中ZG270-500的规定。下碗扣、横杆接头、斜杆接头应采用碳素铸钢制造，其材料机械性能应符合GB11352中ZG230-450的规定。采用钢板热冲压整体成形的下碗扣，钢板应符合GB700标准中Q235A级钢的要求，板材厚度不得小于6mm。并经600650C的时效处理。严禁利用废旧锈蚀钢板改制。立杆连接外套管壁厚不得小于3.5-0.025mm，内径不大于50 mm， 外套管长度不得小于160mm，外伸长度不小于110mm。杆件的焊接应在专用工装上进行，各焊接部位应牢固可靠，焊缝高度不小于3.5mm，其组焊的形位公差应符合表1的要求表1 杆件组焊形位公差要求序号项目允许偏差（mm）1杆件管口平面与钢管轴线垂直度0.52立杆下碗扣间距13下碗扣碗口平面与钢管轴线垂直度14接头的接触弧面与横杆轴心垂直度15横杆两接头接触弧面的轴心线平行度1立杆上的上碗扣应能上下串动和灵活转动，不得有卡滞现象；杆件最上端应有防止上碗扣脱落的措施。立杆与立杆连接的连接孔处应能插入12mm连接销。在碗扣节点上同时安装14个横杆，上碗扣均应能锁紧。构配件外观质量要求：1 钢管应无裂纹、凹陷、锈蚀，不得采用接长钢管；2 铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。3 冲压件不得有毛刺、裂纹、氧化皮等缺陷；4 各焊缝应饱满，焊药清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷；5 构配件防锈漆涂层均匀、牢固。6 主要构、配件上的生产厂标识应清晰。可调底座及可调托撑丝杆与螺母捏合长度不得少于4-5扣，插入立杆内的长度不得小于150mm。（8）脚手架施工前必须制定施工设计或专项方案，保证其技术可靠和使用安全。经技术审查批准后方可实施。（9）脚手架搭设前工程技术负责人应按脚手架施工设计或专项方案的要求对搭设和使用人员进行技术交底。（10）对进入现场的脚手架构配件，使用前应对其质量进行复检。（11）构配件应按品种、规格分类放置在堆料区内或码放在专用架上，清点好数量备用。脚手架堆放场地排水应畅通，不得有积水。（12）连墙件如采用预埋方式，应提前与设计协商，并保证预埋件在混凝土浇筑前埋入。（13）脚手架搭设场地必须平整、坚实、排水措施得当。（14）地基与基础处理原路面未破除部分，在原路面上浇筑20cm厚C20混凝土作为钢管支架基础。无路面部分在地面上按照方案图纸确认出碗扣支架的搭设范围。用装载机将该部分原地面进行平整并压实。然后再填筑50cm厚砂砾石，采用压路机进行压实。压实后采用重型触探检测地基承载力，地基承载力不得小于0.2Mpa。在整个钢管支架底部浇注30cm厚C20混凝土作为钢管支架基础。混凝土基础顶面设置2%排水横坡，在混凝土基础四周设置50cm宽排水沟。脚手架地基基础必须按施工设计进行施工，按地基承载力要求进行验收。地基高低差较大时，可利用立杆0.6m节点位差调节。脚手架基础经验收合格后，应按施工设计或专项方案的要求放线定位。3、碗扣架的搭设碗扣架搭设前，应明确碗扣架的设计及使用标准，编制施工组织设计或作业指导书。施工应参照规范建筑施工碗扣式脚手架安全技术规范 JGJ 1662008碗扣架应按照国家颁布的有关安全技术规范及规定进行设计、施工；严格履行方案的设计审批、验收程序；使用过程中，加强维护和管理。不准随意修改和变动其结构。碗扣架搭设人员必须是特种作业人员安全技术考核管理规则（GB5036）考核合格的架子工，施工前应对现场搭设人员进行技术、安全交底，没有参加交底的人员不得上架作业。对进场的材料、构配件等进行质量检查验收，严禁使用不符合设计要求的材料、构配件。严禁不同材质和不同规格的材料、配件在同一碗扣架上混用。严禁使用变形或校正过的材料作为立杆，严禁使用滑丝扣件。碗扣架搭设过程中严禁交叉作业。因施工需要，增设临时悬挑式平台（如悬挑式操作平台等）时，应对碗扣架的承载力、刚度和稳定性重新进行复核计算，在确保安全并经批准后执行。脚手板铺设应遵守下列规定在人员经过的地方脚手板应满铺、铺稳，不得有空隙和探头板。脚手板搭接长度不得小于20cm。对头搭接时，应架设双排小横杆，其间距不大于20cm，不得在跨度间搭接。在架子的拐弯处，脚手板应交叉搭接。脚手板的铺设应平稳，绑牢或钉牢，脚手板垫木应用木块，并且钉牢。碗扣架在投入使用前，应由技术、质量和安全部门联合验收，合格后办理签证手续（必要时可通过承载试验来检验）。搭设高度大于50m（含50m）或有特殊要求的碗扣架，还应组织相关部门和人员进行技术论证。满足搭建结构、安全防护和承载要求，验收合格后方可投入使用。施工碗扣架的验收以设计和相关规范为依据，逐层、逐段进行，验收的主要内容有：碗扣架的材料、构配件等是否符合设计和规范的要求。碗扣架的立杆、横杆、剪刀撑、斜撑、间距、走道、爬梯、栏杆是否符合设计、规范要求。在条件许可的情况下应采用扭力扳手检测各杆件连接和结构固定部分是否牢固。大型碗扣架的避雷、接地等安全防护、保险装置是否有效。碗扣架的基础处理是否符合设计和规范的要求。（8）按规范操作要求如下：底座和垫板应准确地放置在定位线上；垫板宜采用长度不少于2跨，厚度不小于50mm的木垫板；底座的轴心线应与地面垂直。脚手架搭设应按立杆、横杆、斜杆、连墙件的顺序逐层搭设，每次上升高度不大于3m。底层水平框架的纵向直线度应L/200；横杆间水平度应L/400。脚手架的搭设应分阶段进行，第一阶段的撂底高度一般为6 m，搭设后必须经检查验收后方可正式投入使用。脚手架的搭设应与建筑物的施工同步上升，每次搭设高度必须高于即将施工楼层1.5m。脚手架全高的垂直度应小于L/500；最大允许偏差应小于100mm。脚手架内外侧加挑梁时，挑梁范围内只允许承受人行荷载，严禁堆放物料。连墙件必须随架子高度上升及时在规定位置处设置，严禁任意拆除。作业层设置应符合下列要求：1 必须满铺脚手板，外侧应设挡脚板及护身栏杆；2 护身栏杆可用横杆在立杆的0.6m和1.2m的碗扣接头处搭设两道；3 作业层下的水平安全网应按安全技术规范规定设置。采用钢管扣件作加固件、连墙件、斜撑时应符合建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2002）的有关规定。脚手架搭设到顶时，应组织技术、安全、施工人员对整个架体结构进行全面的检查和验收，及时解决存在的结构缺陷。（9）搭设完成后的支架预压为减少支架变形及地基沉降对施工质量的影响，在施工前对整个支架进行预压施工。预压采用沙袋预压，预压范围为箱梁底部，重量不小于荷载总重的1.2倍。在现浇支架上纵向布置10cm10cm木枋，木枋间距60cm,横桥向布置20cm5cm木板。木板顶面铺设12mm高强度竹胶板作为预压平台，平台搭设完成后，在平台上标记出预压范围的边线和桥梁中线，并在预压平台上按横桥向1.2m，顺桥向1.2m用白灰将平台划分成若干个小方格，使荷载能均匀布置。预压沙袋在现场用砂砾石袋装并将袋口密封严密。每袋砂砾石重量为1000kg。加载顺序：分三级加载，第一、二次分别加载总重的40%，第三次加载总重的20%。4、碗扣架的搭设注意事项搭设立柱的注意事项当立柱搭到有连墙杆件的构造层时，搭设完该处的立柱，纵向水平杆、横向水平杆后，应立即设置连墙杆件。顶层立柱顶端应伸出建筑物高度1.5m。内排立柱离开墙的距离600mm。搭设纵、横水平杆的注意事项纵向水平杆设于横向水平杆之下，在立柱内侧，并采用直角扣件与立柱扣紧。为便于挂安全网，纵向水平杆采用对接扣件连接，对接头应交叉布置，且不能设在同步、同跨内，相邻接头水平距离不应小于500mm，应避免设在纵向水平杆的跨中。封闭型碗扣架要求在同一步纵向水平杆必须四周交圈，用直角扣件，外角柱固定。搭设剪刀撑、横向支撑的注意事项。剪刀撑、横向支撑应随立柱、纵向、横向水平杆同步搭设。每道剪刀撑跨越立柱的根数控制在7根以内，但不能小于4距，且不小于6m，斜杆与地面的倾角宜在45度-60度之间。碗扣架外侧立面，整个长度和高度上连续设计剪刀撑。剪刀撑斜杆的接头除顶层可以采用搭接外，其余各接头均必须采用对接扣件连接。剪刀撑必须用活接扣件固定与剪刀撑相交的横向水平杆的伸出端立柱上，活接（旋转扣件）中心线距主节点的距离不应大于150mm。横向支撑的斜杆应在1-2步内，由底层至顶层连续布置。扣件安装的注意事项扣件螺栓须拧紧，但要防止过紧造成扣件破坏，拧紧的扭力矩控制在40N.M-65N.M之间。主节点外，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑扣件的中心线距主节点的距离不应大于150mm。对接扣件的开口应朝上。铺设脚手板的注意事项每隔三层满铺一层脚手板，脚手板要铺平整不得翘头，不得叠铺，要铺稳实，靠墙一侧离墙面距离不得大于150mm。每块脚手板四只角必须用镀锌铁丝绑扎固定在纵向横杆上。在转角处和进料平台处的脚手片应与横向水平杆可靠连接，以防止滑动。搭设栏杆、挡脚板的注意事项栏杆和挡脚板应搭设在外排立柱的内侧。上栏杆的高度1.2m，中栏杆的高在65cm。 挡脚板高度不得小于150mm。 碗扣架搭设标准整个脚手搭设应达到以上注意事项外，还必须做到全部杆件平直，整齐清晰美观，造型一致，平竖通顺对直，连接牢固，受荷安全，安全操作空间，不变形、不摇晃、不积水，并做好避寺接地的要求。5、碗扣架的使用及维护碗扣架搭设完成后，未经检查验收、或在检查验收中发现的问题没有整改完成的、或安全防护设施不完善的，严禁投入使用。应在碗扣架醒目的位置悬挂警示牌，注明碗扣架通过验收的时间、使用期限、一次允许在碗扣架上的作业人数、最大承受荷载等。碗扣架在使用过程中，应进行定期检查和班前检查。如遇大风、大雨、撞击等特殊情况时，应对碗扣架的强度、稳定性、基础等进行专项检查，若发现问题必须立即处理，未经处理、验收合格，严禁人员上架作业。作业层上的施工载荷应符合设计要求，严禁超载。雨、雪天气施工，应采取必要的防雨、防雪、防滑措施，遇6级以上大风、强雾天气、能见度很低时应暂停在碗扣架上作业。在碗扣架上进行电、气焊或从事吊装作业时，应采取防火和防撞击碗扣架的措施，并派专人监护。碗扣架在使用期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆，固定连接件，不准任意改变碗扣架的结构、用途，如必须改变排架结构，应征得工程部的同意，重新设计。在施工中，若发现碗扣架有异常情况，应及时报告工程部门和安全部门，由工程部门和安全部门对碗扣架进行检查鉴定，确认碗扣架的安全稳定性后方可使用。6、碗扣架的拆除拆除前的准备工作：全面检查一遍碗扣架扣件、连接件、支撑体系是否符合安全要求。项目安全员向操作人员作碗扣架拆除的技术交底。拆除碗扣架前，应将碗扣架上的留存材料、杂物及地面障碍物等清除干净。架子拆除时应在拆除区设好警戒线，周围设围栏杆或竖立警戒标，地面指定专人负责警戒，专人指挥，严禁非作业人员入内。碗扣架拆除前，应编写拆除作业指导书，按该碗扣架的设计报批程序进行报批。无作业指导书或安全措施不落实的，严禁拆除作业。拆除作业前，应将经批准的作业指导书、拆除施工方案向现场施工作业人员进行交底。并检查落实现场安全防护措施。拆除的高处作业人员，必须载安全帽，系安全带，扎裹脚、穿软底线鞋。碗扣架的拆除碗扣架拆除按批准的施工方案（作业指导书）要求，统一指挥，拆除基本顺序应遵循由上而下，先搭的后拆，后搭的先拆的原则，逐步拆除，一步一清，不得采用踏步式拆法，不允许先拆除拉杆；严禁上下同时进行拆除作业。即先拆栏杆、挡脚板、脚手片、剪刀撑、斜撑，后拆小横杆、大横杆、立杆等，并按一步一清的原则依次进行。拆立杆半应先抱住立杆再拆开最后2个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣，由中间操作人员往下递杆子。拆除时如附近有供电线路，要采取隔离措施，严禁架杆接触电线。拆下的材料、构配件等，严禁抛掷。应用绳索捆绑牢固缓慢下放，或用吊运方法运送到地面。运至地面的杆件与零配件材料，应按指定地点，做到随拆随运，分规格、品种在指定地点堆放整齐，（零配件装入容器内），妥善保管。并按要求及时检查给予维修和保养。并按品种、规格随时堆码存放，防止生锈；当天拆当天清，拆下的扣件或铁丝要集中回收处理。在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交待清楚后，方可离开。碗扣架应连续拆除完毕，若因故中途停顿，除作必要的加固外，还应在醒目位置挂警示牌，划定警戒区域，严禁无关人员进入。（3）按规范要求如下：应全面检查脚手架的连接、支撑体系等是否符合构造要求，经按技术管理程序批准后方可实施拆除作业。脚手架拆除前现场工程技术人员应对在岗操作工人进行有针对性的安全技术交底。脚手架拆除时必须划出安全区，设置警戒标志，派专人看管。拆除前应清理脚手架上的器具及多余的材料和杂物。拆除作业应从顶层开始，逐层向下进行，严禁上下层同时拆除。连墙件必须拆到该层时方可拆除，严禁提前拆除。拆除的构配件应成捆用起重设备吊运或人工传递到地面，严禁抛掷。脚手架采取分段、分立面拆除时，必须事先确定分界处的技术处理方案。拆除的构配件应分类堆放，以便于运输、维护和保管。模板支撑架搭设应与模板施工相配合，利用可调底座或可调托撑调整底模标高。按施工方案弹线定位，放置可调底座后分别按先立杆后横杆再斜杆的搭设顺序进行。建筑楼板多层连续施工时，应保证上下层支撑立杆在同一轴线上。搭设在结构的楼板、挑台上时，应对楼板或挑台等结构承载力进行验算。模板支撑架拆除应符合混凝土结构工程施工质量验收规范（GB50204-2002）中混凝土强度的有关规定。架体拆除时应按施工方案设计的拆除顺序进行。五、碗扣架工程的检查验收1、操作者应在碗扣架分层搭设完成后先进行自检，再经专职安全员、搭设者、使用者共同检查验收、经验收合格后办妥碗扣架验收手续，在碗扣架醒目处挂上碗扣架验收的合格标牌，方可投入使用。2、在验收扣件钢管碗扣架时，要特别注意扣件的紧固程度，因为扣件式钢管碗扣架的承载力和稳定性基本上是由扣件的紧固来保证的，在此要十分重视扣件紧固检查；扣件式钢管碗扣架是使用大量扣件将钢管组合而成的，如要逐只检查扣件是较为困难的，所以一般采用随机抽样的办法进行检查。3、对于拧紧力矩超过70Nm的扣件，必须认真检查扣件有无裂缝、变形，如果发现扣件有上述弊病应将扣件调换，调上的扣件螺栓应紧固至40N-70Nm；认为扣件扣得越紧越好是不对的，扣件的紧固是直接关系到碗扣架的安全，在此要特殊注意。4、扣件式钢管碗扣架并非验收合格后就可以一劳永逸，必须进行日常的保养和定期的全面检查和整修，才能保证其安全使用，因此必须重视碗扣架的保养和整修，日常的检查和保养必须每日进行一次，定期的维护保养一般每月进行一次，如遇强风或雷雨季节应增加检查次数，每次强、雷雨过后都要认真检查整修后方可使用。六、建立和完善应急救援预案碗扣架工程施工具有一定的危险性，由碗扣架施工诱发的事故时有发生。针对碗扣架施工的特点，我项目部编制了应急救援预案，防止突发事故的发生，做到有所防备，有所准备。
