泵送混凝土施工计算.doc

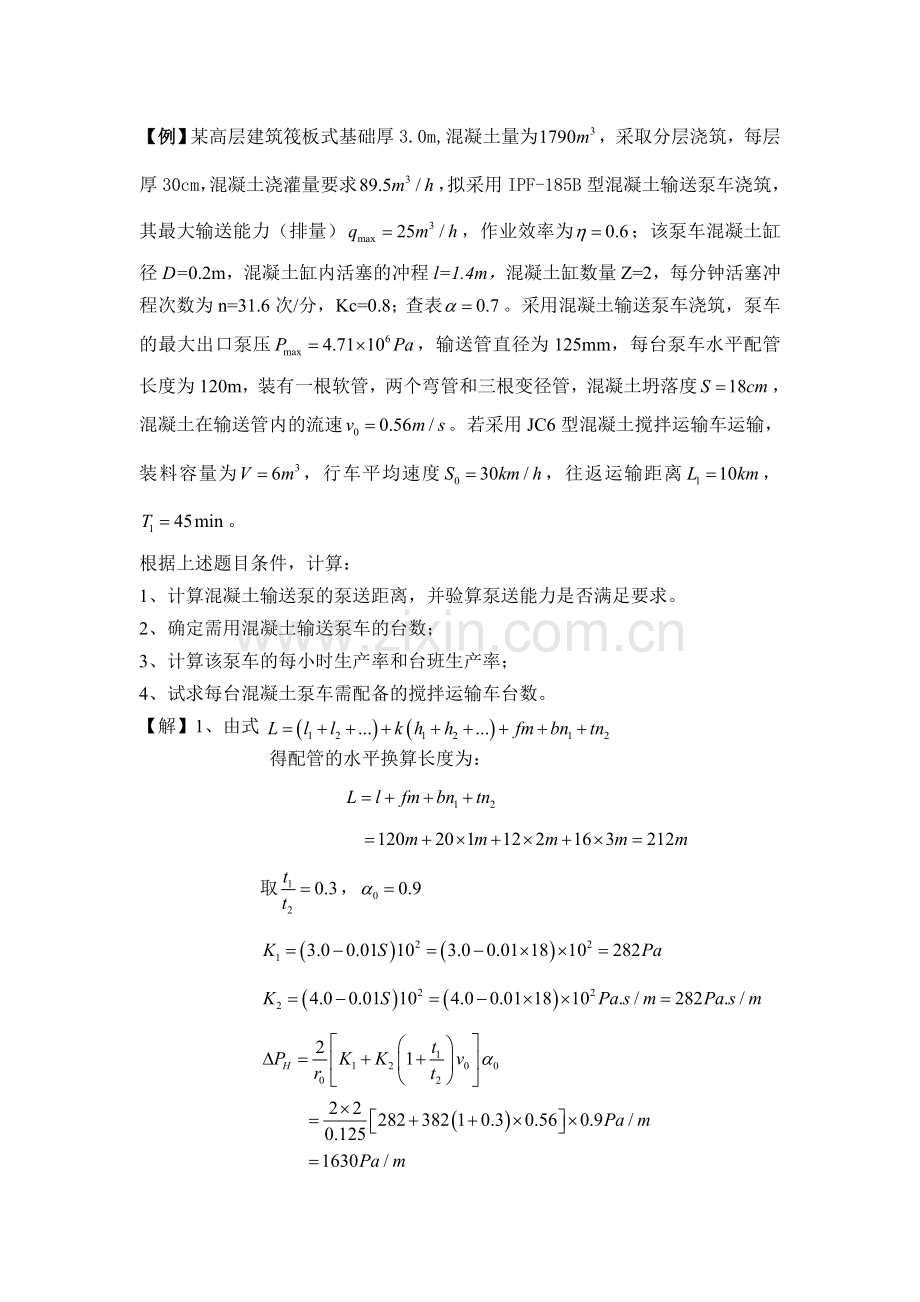

【例】某高层建筑筏板式基础厚3.0m,混凝土量为，采取分层浇筑，每层厚30cm，混凝土浇灌量要求，拟采用IPF-185B型混凝土输送泵车浇筑，其最大输送能力（排量），作业效率为；该泵车混凝土缸径D=0.2m，混凝土缸内活塞的冲程l=1.4m，混凝土缸数量Z=2，每分钟活塞冲程次数为n=31.6次/分，Kc=0.8；查表。采用混凝土输送泵车浇筑，泵车的最大出口泵压，输送管直径为125mm，每台泵车水平配管长度为120m，装有一根软管，两个弯管和三根变径管，混凝土坍落度，混凝土在输送管内的流速。若采用JC6型混凝土搅拌运输车运输，装料容量为，行车平均速度，往返运输距离，。
根据上述题目条件，计算：
1、计算混凝土输送泵的泵送距离，并验算泵送能力是否满足要求。
2、确定需用混凝土输送泵车的台数；
3、计算该泵车的每小时生产率和台班生产率；
4、试求每台混凝土泵车需配备的搅拌运输车台数。
【解】1、由式
得配管的水平换算长度为：

取，

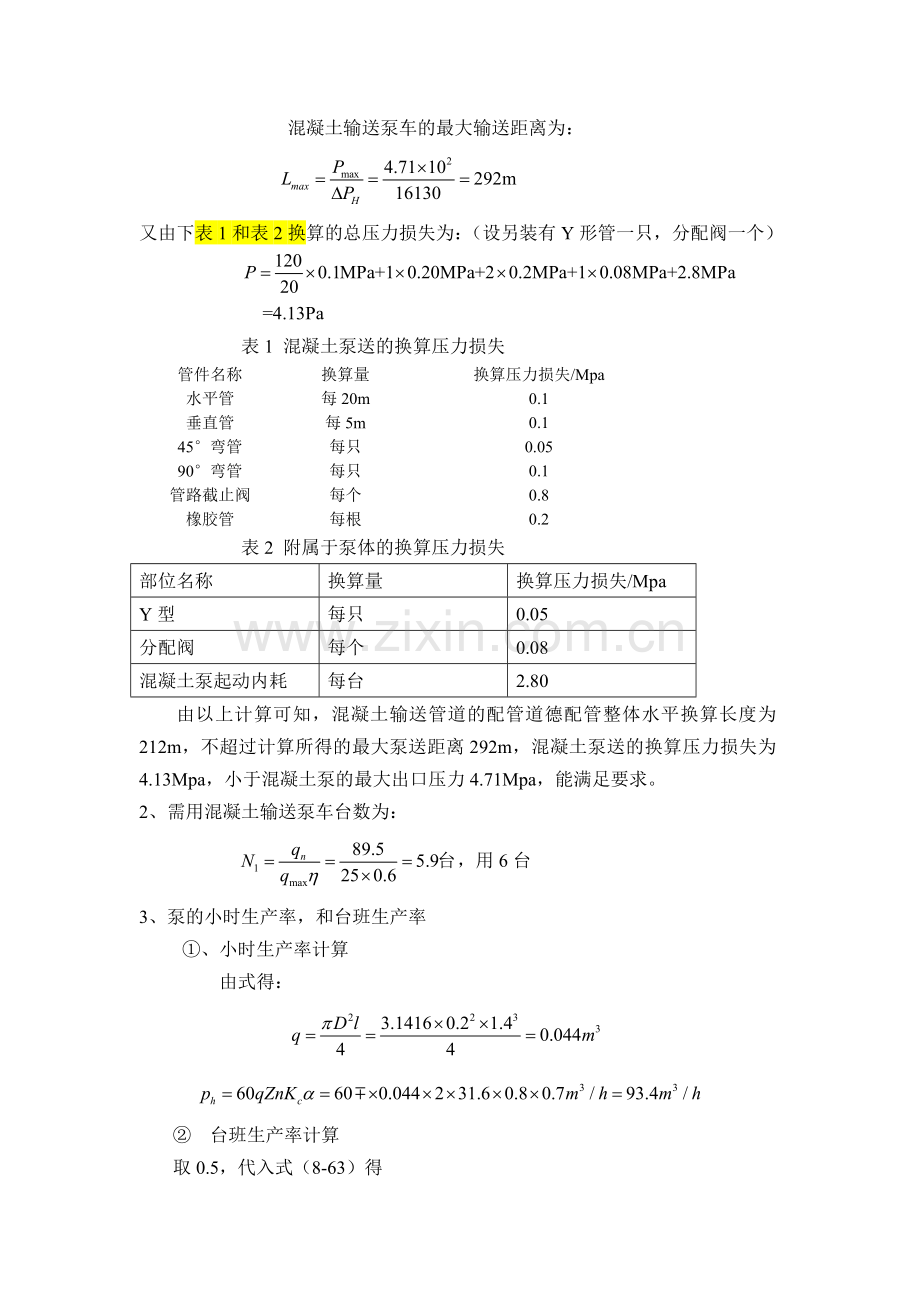

混凝土输送泵车的最大输送距离为：

又由下表1和表2换算的总压力损失为：（设另装有Y形管一只，分配阀一个）

表1 混凝土泵送的换算压力损失
管件名称
换算量
换算压力损失/Mpa
水平管
每20m
0.1
垂直管
每5m
0.1
45°弯管
每只
0.05
90°弯管
每只
0.1
管路截止阀
每个
0.8
橡胶管
每根
0.2
表2 附属于泵体的换算压力损失
部位名称
换算量
换算压力损失/Mpa
Y型
每只
0.05
分配阀
每个
0.08
混凝土泵起动内耗
每台
2.80
由以上计算可知，混凝土输送管道的配管道德配管整体水平换算长度为212m，不超过计算所得的最大泵送距离292m，混凝土泵送的换算压力损失为4.13Mpa，小于混凝土泵的最大出口压力4.71Mpa，能满足要求。
2、需用混凝土输送泵车台数为：
，用6台
3、泵的小时生产率，和台班生产率
①、小时生产率计算
由式得：

② 台班生产率计算
取0.5，代入式（8-63）得

4、每台混凝土泵车需配备混凝土搅拌运输车台数
取，每台混凝土泵车需配备混凝土搅拌运输车台数为：
