装载机电子秤注意事项
　　一、装载机电子秤的鉴定
　　本型式评价大纲是等效采用OIML R51-1【自动分检衡器】国际建议（1996年版）制定的，并按照JJF 1002--1998【国家计量检定规程编写规则】的规定编写的。
　　二、引用文献
　　OIML R51--1【自动分检衡器】国际建议，1996年版
　　三、术语、符号、代号
　　3.1 载机电子秤
　　是为装载设备在装载过程中称量装载物料的一种称重计量器具。装载机电子秤可以提供被称物料的累计值和打印清单。
　　四、概述
　　装载机电子秤是一种装载机称重设备，与装载机的机械控制部分集成为一体，在装载机行进中实现称重。它通过一个接近开关对预先拟定的称量位置的监测，将液压转换为铲斗内载荷的重量而实现称重。它有目的模式和累加模式两种不同的工作方式，按照操作人员的选择，可以自动将载荷进行累加，或是将在和从目的设定值中扣除。
　　五、法制管理规定

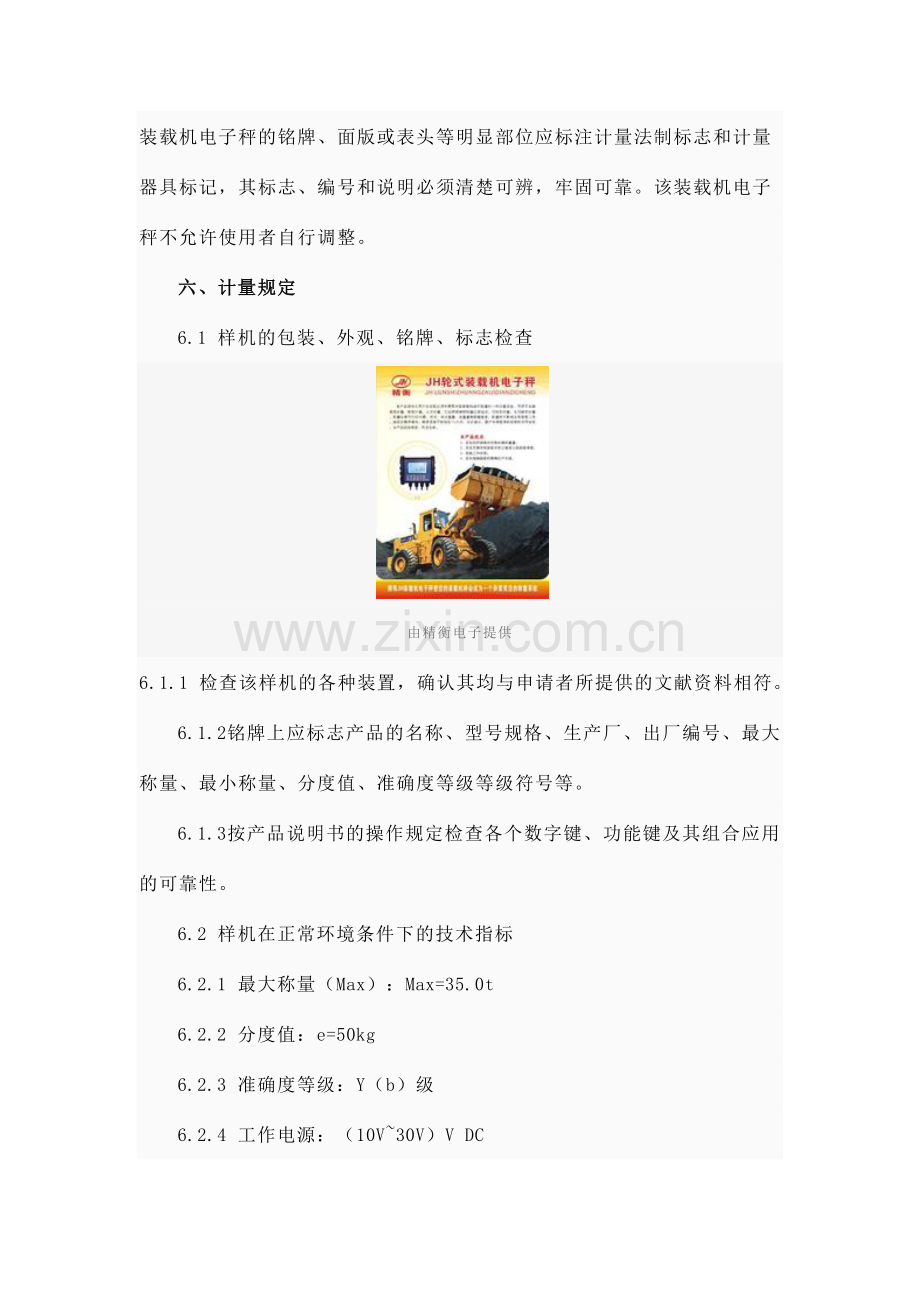

　　该装载机电子秤使用的计量单位应是克（g）、公斤（kg）吨（t）。该装载机电子秤的准确度等级按生产公司的声明应达成Y（b）级秤的规定。装载机电子秤的铭牌、面版或表头等明显部位应标注计量法制标志和计量器具标记，其标志、编号和说明必须清楚可辨，牢固可靠。该装载机电子秤不允许使用者自行调整。
　　六、计量规定
　　6.1 样机的包装、外观、铭牌、标志检查

由精衡电子提供
6.1.1 检查该样机的各种装置，确认其均与申请者所提供的文献资料相符。
　　6.1.2 铭牌上应标志产品的名称、型号规格、生产厂、出厂编号、最大称量、最小称量、分度值、准确度等级等级符号等。
　　6.1.3 按产品说明书的操作规定检查各个数字键、功能键及其组合应用的可靠性。
　　6.2 样机在正常环境条件下的技术指标
　　6.2.1 最大称量（Max）：Max=35.0t
　　6.2.2 分度值：e=50kg
　　6.2.3 准确度等级：Y（b）级
　　6.2.4 工作电源：（10V~30V）V DC
　　6.2.4 装载量分辨率10kg、20kg、50kg、100kg、200kg、500kg；
　　6..6 传感器工作温度：-20度~+80度
　　6.2.7 工作温度范围：-20度~+50度
　　二、装载机电子秤的用途和场合
　　装载机电子秤可使装载机在装载物料的同时对物料进行自动称重。
　　装载机电子秤广泛应用于煤矿、港口、建筑以及铁路运送中的货品装载量的控制。
　　三、原理、结构特性概述
　　装载机电子秤是根据分别安装在装载机动臂油缸进油和回油油路上的2个压力传感器，对装载机动臂举升过程中油缸压力变化进行测定，并对速度进行调整，在车载仪表中的中央解决器自动进行计算，从而得出重量数据，并在仪表屏幕显示所得出的重量。
　　装载机车在翻斗提高过程中，压力传感器将信号传输给计算机，进行数据转换解决；当机车铲货后，大臂立即收回于始点位置，装载机电子秤即刻显示货品的重量；当机车翻斗卸货时，屏幕显示出累计重量；当翻斗下降于始点时，屏幕显示出货品的总累计重量。
　　四、组成
　　·两个压力传感器，用来测定装载机液压系统的压力变化；
　　·一个接近开关，当动臂举升到接近开关的时候，系统对压力数据进行采集；
　　·车载仪表，对称重数据进行计算，并在仪表的屏幕上显示出称重结果
　　四、基本技术数据
　　1、工作温度范围：-20~+50
　　2、工作电压：10v·30vDC
　　3、准确度等级Y（b）
　　4、装载量分辨率10kg、20kg、50kg、100kg、200kg、500kg
　　5、防护等级：IP65
　　6、接口：RS232
　　7、传感器工作温度-20~80℃
　　8、cpu：pentium
　　9、RAM:8Mb
　　10、串口：COM1
　　11、操作系统：MS-Dos
　　12、兼容Windows XP/2023
　　13、应用Microsoft Excel
　　装载机电子秤操作环境
　　1.装载机电子秤在使用时应做预热，提高动臂5-10次，是油压及传感器预热到正常工作温度
　　2.操作中，翻斗提高时，一方面应控制动臂的操纵杆放在极后位置，即翻斗处在最后端
　　3.动臂系统应进行严格润滑，减少动臂的摩擦系数
　　4.选择较平坦的地面上进行称重
　　5.提高动臂的过程应将速度控制均匀
　　6.装载机停止行驶的情况下置零较好
　　7.称重过程避免装载机行驶，如需行驶，应控制车速在10KM/h左右
　　8.如配备多个翻斗时，称重时必须校正所使用的翻斗
　　9.电子秤开机前先启动装载机，电子秤关闭后再关闭装载机电源
　　10.清洗时避免水流如仪表，避免损坏
　　二、技术参数：
　　•精度：正负0.5—2%
　　•显示分度值：1kg、10kg、20kg、50kg、100kg。
　　•工作电压：12V(正负30%)
　　•工作电流：200mA~300mA
　　•工作温度：1、液晶显示-25度到60度 •最小称量：200kg
　　•电子秤显示：LED液晶显示（112*64mm）
　　功能及特点：
　　•采用双液压传感器及高精度A/D转换器
　　•信息设立完毕后，称重过程所有自动完毕，自动累加
　　•采用240*128点阵大屏幕液晶或荧光显示
　　•全中文菜单提醒及中文帮助信息。
　　•全中文拼音输入，可输入任意单位名称、货品种类、过磅员等任意信息，并打印。
　　•仪表有背光显示，在夜间或坑道使用。
　　•可选装GPRS传输系统，从管理中心即可调阅称重累计信息。
　　•累计装载重量设定和显示,报警功能;
　　•单斗重量称重和累计,显示功能;
　　•货车车型选择或输入功能和货车车号录入功能;
　　•操作者,装载机编号和装车站代号输入功能;
　　•作业时间(年,月,日,时,分)记录功能;
　　•作业基本数据存储,打印功能;
　　•采用动态采样和模糊算法,实现动态标定和动态称量,无须停斗,举升过程中自动称重.
　　•超重报警功能。
　　•使用装载机电源供电。

计量精度
±0.5-2%
工作电流
200mA-300mA
工作电压
12±30%VDC
传感器接线方式
采用四线制，长线自动补偿，双传感器
显示
大屏幕LCD液晶显示（240*128mm）
时钟
可显示实时时间及日期
使用温度
-40℃- +60℃
显示分度值
5㎏、10㎏、20㎏、50㎏、100㎏
最小称量
200㎏
　　装载机电子秤装箱清单

名称
规格
数量
用途
备注
主传感器S1
QZS
1
测量主油路压力
测进油路压力
副传感器S2
QZS
1
测量回油路压力

位置传感器

1
测量力臂位置，开关油路传感器
又称接近开关，控制电子秤开始计量的位置
法兰盘

2
将传感器接入油路
订货时先报装载机型号
仪表
T—2023
1
显示数据
含打印机
连接器

2
将传感器接入法兰盘

关于装载机/铲车称重仪
　　装载机/铲车是在底盘的前方铰装由动臂、连杆机构和装载斗组成的工作装置，在行进中铲装、运送、卸载和平整作业的自走式土方机械。若换装相应的工作装置，还可以进行推土、起重、装卸木料及钢材等作业，是一种用途十分广泛的工程机械。
　　前 言
　　一、装载机的特点和称重计量
　　装载机自重大,轴距短,且始终处在流动作业状态,难以用固定位置的衡器对它所载货品进行称量,否则会影响工作效率,因此,寻找一种使其在工作过程中完毕对货品称重的方法,才干较好地解决这一问题.一般来说,对货品计量的准确度规定越高越好，称重误差一般规定0.1%～0.5%左右。
　　装载机进行散堆货品装载时，初期采用测比重画线估算的方法来计算所装货品的重量，此法存在着误差大、随机性大、不便管理等特点。多装，会导致直接经济损失和超载运送；少装欠载，则会减少运送效能，损害客户利益。同时，因装载机无称量装置而使物料装卸还必须依赖于汽车转运过秤或使用地磅，装卸效率低下费用也很高。
　　随着铁路、汽车、港口、码头等物流装卸业的发展，装载上货效率、安全性和准确性的规定越来越高。需要一种先进的装载机称重系统来实现装载过程中对货品的自动准确计量，对于加强装载作业管理，防止超载和欠载，提高装卸作业效率和效益，保证车辆运送的安全性有着显著的实效。
　　二、称重系统介绍
　　工作原理：
　　装载机称重系统一般分为两个部份，信号采集部分和信号解决及显示部分。信号采集部分一般通过传感器或者变送器实现，信号采集的准确限度对装载机的称量的准确度至关重要。
　　装载机称重系统
　　1、静态称重系统
　　常用于对现有装载机或铲车的改装，由于现场没有适当的称量设备，而用户又需要进行计量以进行贸易结算时，鉴于用户对改装成本的需求，通常会选用静态计量方式。
　　静态计量称重设备组成：压力传感器（1个或2个，视精度规定而定）+普通称重显示仪表（必要时可选配打印机）+安装附件（引压管或过程接口等）。
　　静态称量的一般特点：
　　1）、每次称量时，称重斗的位置规定一致，以保证称量的准确性，从而影响了称重效率；2）、设备功能较少，许多工作需要手工协助完毕，如记录、计算等；
　　3）、合用于短期作业场合，不需要大量的数据解决；
　　4）、成本低，对一些个体经营单位或小单位比较适合；
　　5）、涉及的参数少，安装调试比较方便。
　　2、动态称重系统
　　对车站、港口等大型单位的装载计量，应选择动态称重系统，以满足快速、连续计量与大量数据管理的需求。
　　动态计量称重设备重要涉及：压力传感器（2只）+动态控制仪表（带打印功能）+安装附件。
　　动态计量称重设备的重要功能特点：
　　1）、累计装载，重量设定、显示和超重报警功能；
　　2）、单斗重量称重和累计、显示功能；
　　3）、货车车型选择或输入功能，货车车号录入功能；
　　4）、操作者、装载机编号和装车站代号输入功能；
　　5）、作业时间(年,月,日,时,分)记录功能；
　　6）、作业基本数据存储、打印与查询功能；
　　7）、采用动态采样和模糊算法,实现动态标定和动态称量,无须停斗,举升过程中自动称重；
　　8）、使用装载机电源供电。
　　9）、采用双液压传感器及高精度A/D转换器，精度更高。
　　10）、可设立自动置零或手动置零。
　　三、合用范围
　　合用于装载机（涉及铲车）自动称重计量、超载保护、工作量管理等。可称量煤或焦炭、有色矿、土方、花岗或大理石、砂子、碎石砖、工业及民用垃圾、挖掘材料及建筑添加料 等。应用场合：矿山、车站、港口、码头、工厂、货场等轮式装载机。
　　四、传感器的选择
　　根据装载机的作业特点，信号采集部分一般有称重传感器、压力（油压）传感器、压力（油压）变送器三种，需要强调一点的是传感器防过载、抗震动、绝缘性、抗干扰等性能要 比较好。
　　A> 称重传感器
　　一般是用传感器代替销轴使用同时达成称量的目的。该方案对传感器的结构设计和安装尺寸精度规定较高，所以在实际作业中经常会出现精度低、安装更换不方便等不良现象，甚至会出现安全事故，所以没有得到推广使用。
　　B> 压力（油压）传感器，通过液体压力转换为装载斗的重量来完毕称重作业，它改装方便快捷，设备的测量精度相对使用称重传感器大大提高，安全性能得到了保证。
　　C>压力（油压）变送器
　　传感器输出的是mV信号，而小信号在传输和解决的时候容易受到干扰，折算出来的重量容易引起误差，对显示部分的规定比较高，在对称重精度规定比较高的系统中使用比较困难。变送器很好的解决了这些问题，它抗干扰能力强、输出信号大（一般为4~20mA或者0-10VDC、0-5VDC），这样对信号解决部分和显示部分规定大大减少，称重系统的准确度也相应增强。
　　下面介绍两种合用于装载机或铲车称重装置的压力传感器、变送器：
　　A1、溅射薄膜压力传感器（PPM-216A）
　　本产品采用溅射薄膜技术并结合装载机称重系统的特点设计，重要通过测量装载机油压进而转换成重量信号。
　　该产品的重要特点：
　　a、体积小、重量轻，可直接过程安装；
　　b、精度高、长期稳定性好；
　　c、抗震动、冲击、过载能力好；
　　d、耐腐蚀，耐高温，温度漂移小
　　A2、溅射薄膜压力（油压）变送器（PPM-241A）
　　PPM-241A同样通过测量油压采集重量信号，根据客户具体规定采用数字电路对传感器信号解决。
　　该产品的特点：
　　a、信号大，易换算。
　　b、精度高，稳定性好。
　　c、抗震动、冲击、过载能力好。
　　d、抗干扰能力强。
　　e、耐腐蚀，耐高温，温度漂移小
　　B1、电阻应变压力传感器（俗称贴片式传感器PPM-242L）
　　在装载机称量货品重量时，连接铲斗的油泵是不断运动的，油泵内的油（待测介质）通过多次高压后，温度会升高，PPM-242L传感器在应变片的选择上充足考虑了温度因素，采用高温应变片，在制作过程中采用相应措施让传感器温度漂移尽也许的小，<±0.03%FS，在安装时一般是通过引压管进行安装。这样，传感器承受的温度和冲击得到缓解，从而增长了设备的使用稳定性。
　　PPM-242L重要特点：
　　a、精度高，长期稳定性好。
　　b、密封好，耐腐蚀。
　　c、低成本，性价比高。
　　综上及跟据生产过程中积累的经验，和客户反映的情况来看，称重型传感器我们不推荐使用，油压传感器中PPM-242L是一款经济型传感器，PPM-216A传感器和PPM-241A变送器从性能、安装难易限度等角度上说是是两款很不错的传感器，其中PPM-241A型变送器，对后续信号解决和仪表显示部分规定很低，更容易配套使用。
　　五、安装注意事项
　　1、安装位置
　　说明：
　　左右两侧支撑臂油缸液压回路上。两侧各一个，如左图所示。
　　安装方法：
　　说明：
　　左右两侧支撑臂油缸液压回路上。两侧各一个，如左图所示。
　　安装方法：
　　1、通过油路转接块进行安装。
　　2、也可通过引压管安装连接。
　　2、安装注意事项
　　1）、螺纹安装应保证密封，安装时应采用密封胶或生料带等辅助用品；
　　2）、接线严格按照产品说明书执行，防止因误操作导致产品损坏；
　　3）、标定期应针对不同的方位、角度进行多参数测试，保证设备在各种状态下称量精度一致；
　　4）、如空间所限无法正常安装时，应考虑采用引压管引出安装的方式，调试完毕后再固定好。
　　装载机电子秤
　　位置开关
　　传感器
　　法兰盘（根据车型不同配备）
