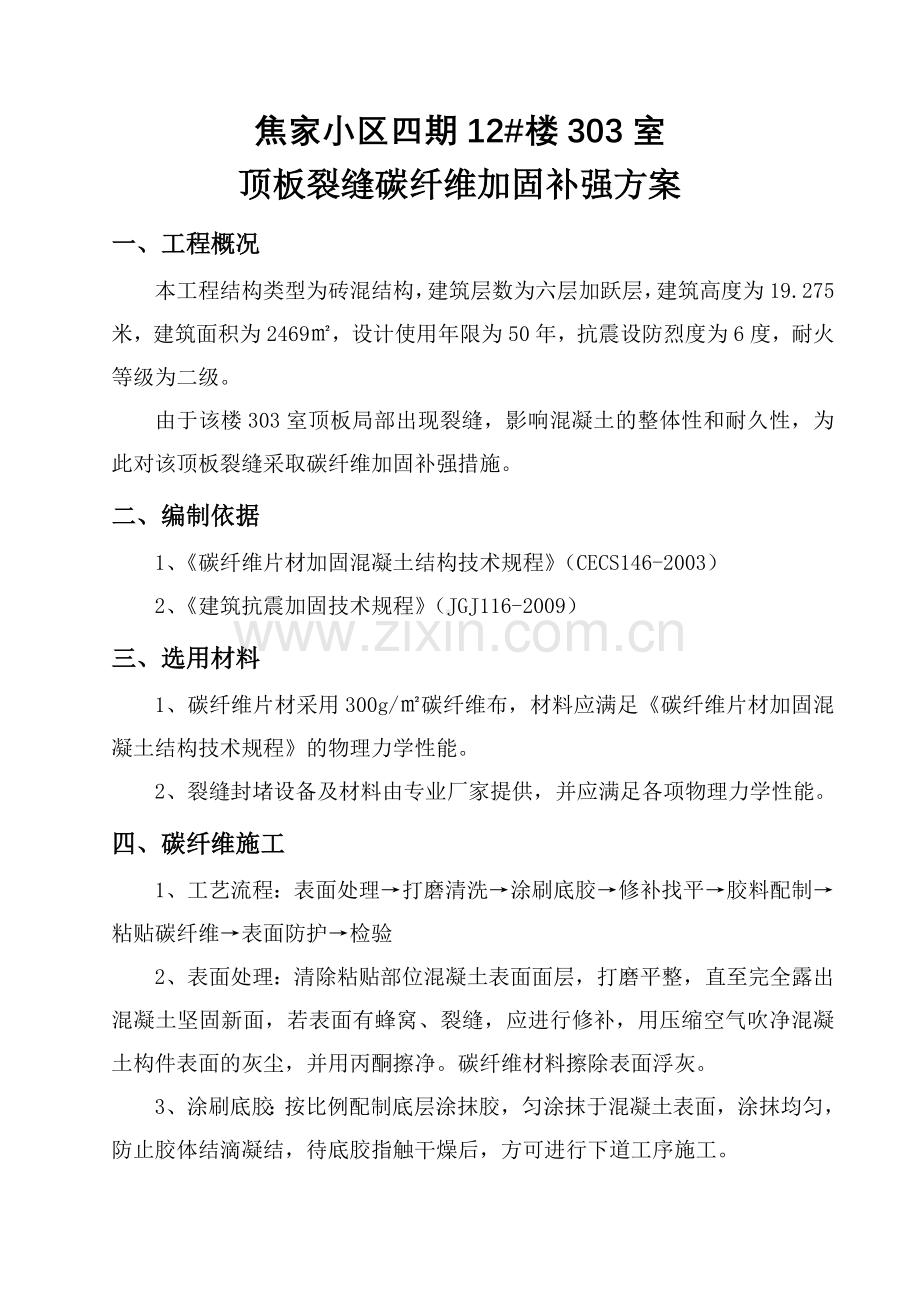

焦家小区四期12#楼303室
顶板裂缝碳纤维加固补强方案
一、工程概况
本工程结构类型为砖混结构，建筑层数为六层加跃层，建筑高度为19.275米，建筑面积为2469㎡，设计使用年限为50年，抗震设防烈度为6度，耐火等级为二级。
由于该楼303室顶板局部出现裂缝，影响混凝土的整体性和耐久性，为此对该顶板裂缝采取碳纤维加固补强措施。
二、编制依据
1、《碳纤维片材加固混凝土结构技术规程》（CECS146-2003）
2、《建筑抗震加固技术规程》（JGJ116-2009）
三、选用材料
1、碳纤维片材采用300g/㎡碳纤维布，材料应满足《碳纤维片材加固混凝土结构技术规程》的物理力学性能。
2、裂缝封堵设备及材料由专业厂家提供，并应满足各项物理力学性能。
四、碳纤维施工
1、工艺流程：表面处理→打磨清洗→涂刷底胶→修补找平→胶料配制→粘贴碳纤维→表面防护→检验
2、表面处理：清除粘贴部位混凝土表面面层，打磨平整，直至完全露出混凝土坚固新面，若表面有蜂窝、裂缝，应进行修补，用压缩空气吹净混凝土构件表面的灰尘，并用丙酮擦净。碳纤维材料擦除表面浮灰。
3、涂刷底胶：按比例配制底层涂抹胶，匀涂抹于混凝土表面，涂抹均匀，防止胶体结滴凝结，待底胶指触干燥后，方可进行下道工序施工。

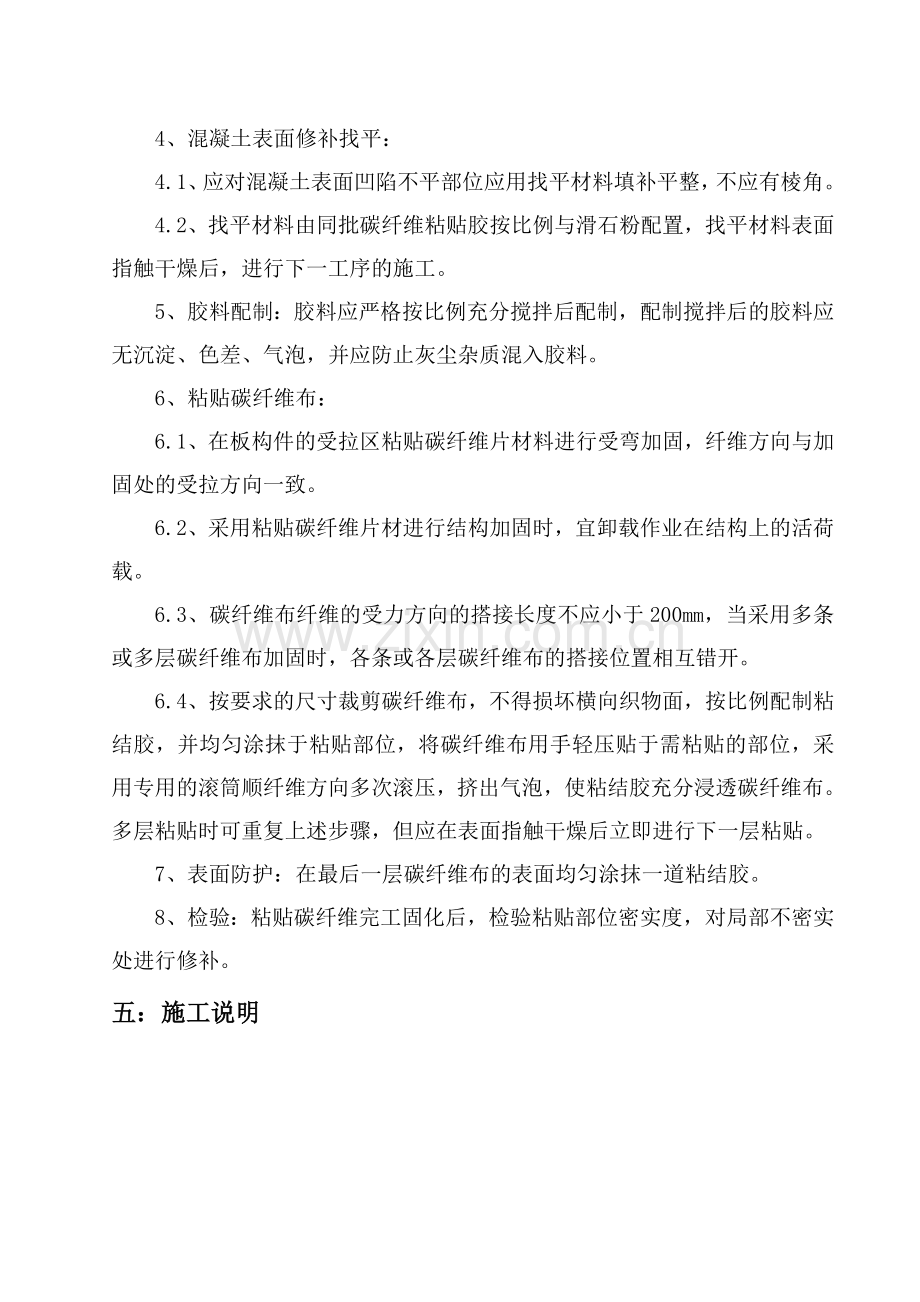

4、混凝土表面修补找平：
4.1、应对混凝土表面凹陷不平部位应用找平材料填补平整，不应有棱角。
4.2、找平材料由同批碳纤维粘贴胶按比例与滑石粉配置，找平材料表面指触干燥后，进行下一工序的施工。
5、胶料配制：胶料应严格按比例充分搅拌后配制，配制搅拌后的胶料应无沉淀、色差、气泡，并应防止灰尘杂质混入胶料。
6、粘贴碳纤维布：
6.1、在板构件的受拉区粘贴碳纤维片材料进行受弯加固，纤维方向与加固处的受拉方向一致。
6.2、采用粘贴碳纤维片材进行结构加固时，宜卸载作业在结构上的活荷载。
6.3、碳纤维布纤维的受力方向的搭接长度不应小于200mm，当采用多条或多层碳纤维布加固时，各条或各层碳纤维布的搭接位置相互错开。
6.4、按要求的尺寸裁剪碳纤维布，不得损坏横向织物面，按比例配制粘结胶，并均匀涂抹于粘贴部位，将碳纤维布用手轻压贴于需粘贴的部位，采用专用的滚筒顺纤维方向多次滚压，挤出气泡，使粘结胶充分浸透碳纤维布。多层粘贴时可重复上述步骤，但应在表面指触干燥后立即进行下一层粘贴。
7、表面防护：在最后一层碳纤维布的表面均匀涂抹一道粘结胶。
8、检验：粘贴碳纤维完工固化后，检验粘贴部位密实度，对局部不密实处进行修补。
五：施工说明

1、碳纤维加固施工应严格按照《碳纤维片材加固混凝土结构技术规程》。
2、碳纤维为导电材料，施工碳纤维片材时应远离电器设备机电源，或采取可靠的防护措施。
3、施工过程中应避免阳光直射。
4、碳纤维片材配套用胶，应密封保存，远离火源，避免阳光直接照射。
5、防火措施：碳纤维施工完成后，应进行表面拍砂处理，以保证加固后的结构构件达到有关防火规范的防火等级。
六、顶板裂缝碳纤维加固补强示意图
注明：沿裂缝走向粘贴碳纤维布一层，横向压条粘贴一层。
