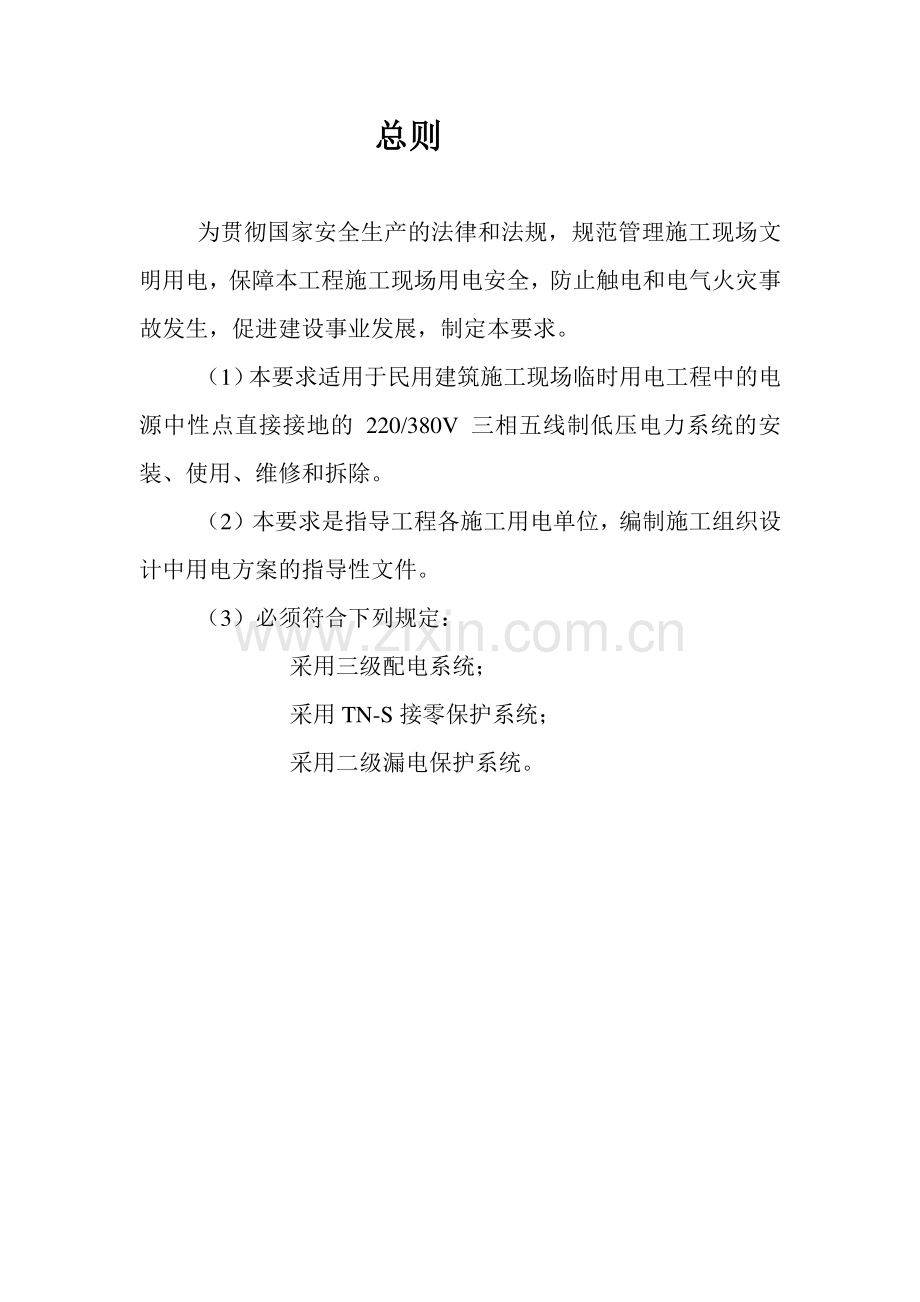

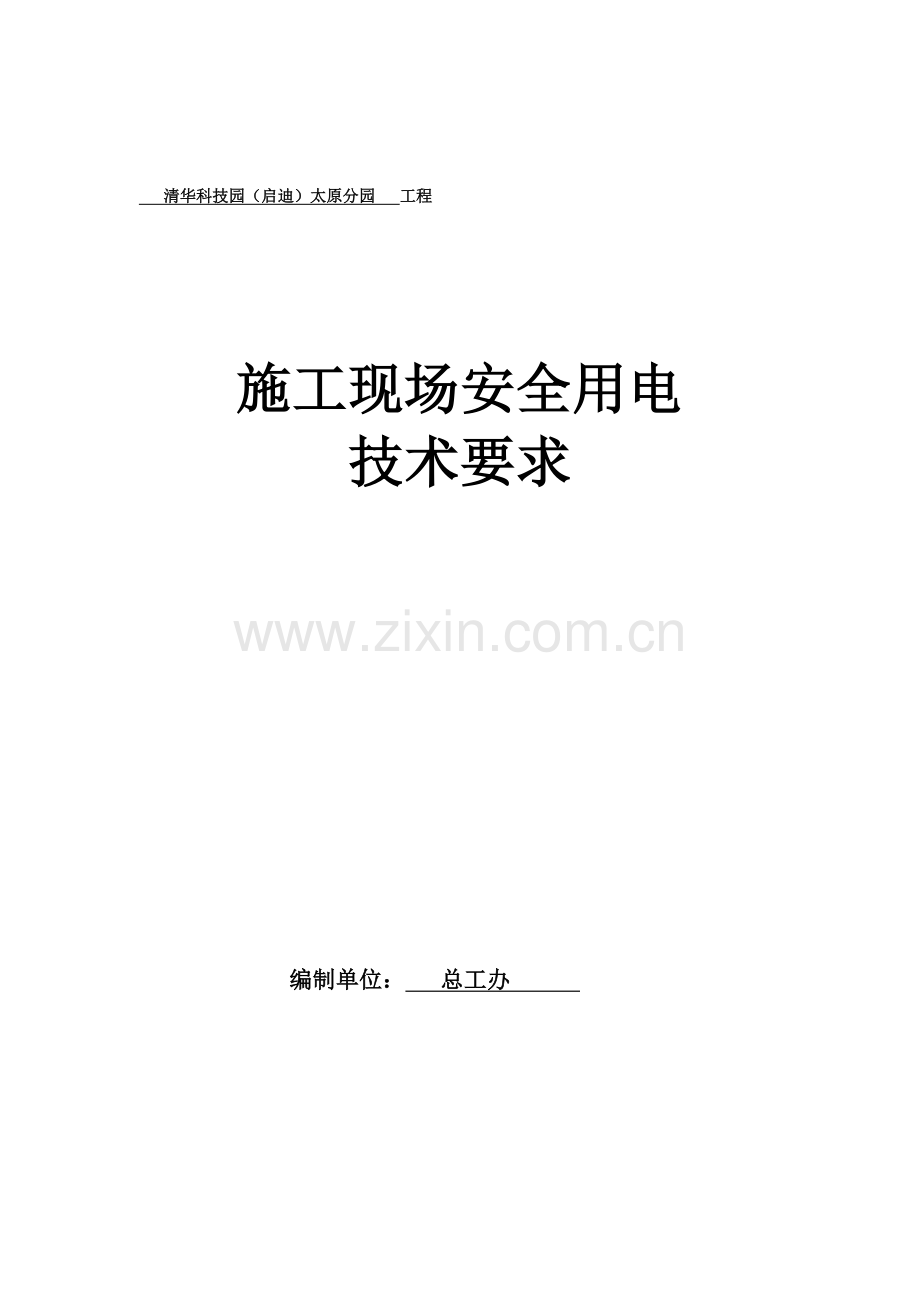

清华科技园（启迪）太原分园清华科技园（启迪）太原分园 工程工程 施工现场施工现场安全用电安全用电 技术要求技术要求 编制单位编制单位：总工办总工办 总则总则 为贯彻国家安全生产的法律和法规，规范管理施工现场文明用电，保障本工程施工现场用电安全，防止触电和电气火灾事故发生，促进建设事业发展，制定本要求。（1）本要求适用于民用建筑施工现场临时用电工程中的电源中性点直接接地的 220/380V 三相五线制低压电力系统的安装、使用、维修和拆除。（2）本要求是指导工程各施工用电单位，编制施工组织设计中用电方案的指导性文件。（3）必须符合下列规定：采用三级配电系统；采用 TN-S 接零保护系统；采用二级漏电保护系统。目目 录录 一、工程概况一、工程概况 二、施工单位编制安全用电方案应遵循的依据二、施工单位编制安全用电方案应遵循的依据 三、施工现场安全用电整体管理方案三、施工现场安全用电整体管理方案 四、建立安全用电管理制度四、建立安全用电管理制度 五、临时用电保护五、临时用电保护 六、临时用电消防措施六、临时用电消防措施 七、临时用电安全管理措施七、临时用电安全管理措施 八、临时用电安全技术措施八、临时用电安全技术措施 一、工程概况一、工程概况 本工程建设地点位于太原市高新技术开发区南中环街与滨河东路交叉的东北角。西邻太原的汾河，与滨河东路毗邻、东侧为新建的东渠路、南侧为城市快速主干道南中环街、北侧为新建的西二巷。总用地面积 50000 平方米（75 亩）。建筑群为高档写字楼和会议中心及辅助商业建筑。地下 3 层，为停车场和人防以及设备用房。总建筑面积 30 万平方米，其中地上建筑 21 万平方米。本工程施工场地大，预计安装 250KVA 变压器 3 台，变压器安装位于施工现场南侧。二二、施工单位报送甲方的现场安全用电方案应遵循的编制施工单位报送甲方的现场安全用电方案应遵循的编制依据依据 2.1施工现场临时用电安全技术规范（JGJ462005）2.2建筑施工现场供电安全规范（GB5019493）2.3电气装置安装工程施工及验收规范汇编 2.4施工现场文明安全管理规定 2.5建筑施工安全检查标准（JGJ5999）三、施工现场安全用电整体管理方案三、施工现场安全用电整体管理方案 3.1 施工现场临时用电管理网络 现场总指挥：现场生产管理：现场电气负责：现场安全管理：3.2 施工现场临时用电总体布置 现场配电的原则：现场配电的原则：采用三级配电系统采用三级配电系统，两级，两级漏电漏电保护保护。变压器现场一级电箱现场二级电箱用电手提电箱变压器现场一级电箱现场二级电箱用电手提电箱 3.3 供电方式及线路布局 现场临时供电系统采用采用 TN-S 接零保护系统接零保护系统方式，配电柜置于紧靠变压器的配电房内，由一级配电箱深入现场负荷相对集中区域，二级电箱分散供电，施工作业面用手提电箱供细部施工及照明，以保证供电的可靠性。根据现场实际，选择配电线路的埋地及架空埋地及架空方式，并在各单体工程边设置二级配电柜。3.4 配电线路及配电箱的选择 现场供电采用铠装 YJV电缆或 YJV电缆或铜芯橡套电缆。配电箱、开关箱均采用标准配电箱，其要求符合施工现场临时用电技术规范的要求。四、四、建立安全用电管理制度建立安全用电管理制度 4.1 临时用电必须按“施工现场临时用电安全技术规范JGJ46-88”编制用电施工组织设计制定安全用电技术措施和电气防火措施。4.2 临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。4.3 临时用电施工组织设计的内容和步骤：现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。进行负荷计算，选择导线截面和电器的类型、规格。绘制电气平面图，立面图和接线系统图。制定安全用电技术措施和电气防火措施。4.4 施工现场临时用电安全技术档案：临时用电施工组织设计及修改施工组织设计的全部资料。技术交底资料。临时用电工程检查验收表。接地电阻测定记录。定期检（复）查表（工地每月，公司每季进行一次）。电工维修工作记录。4.5 安装、维修或拆除临时用电工程，必须由电工完成，电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。4.6 建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。4.7 建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。4.8 建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。五、临时用电保护五、临时用电保护 临时用电的接地、接零和防雷措施是防止间接触电的主要安全技术措施。5.1 塔吊、施工电梯接地保护 现场最高机械设备为塔吊及施工电梯，高度均大于规定的 30m。因此塔吊、施工升降机须做好防雷接地保护。塔吊、施工电梯各做 1 组接地极，其电阻30，接地体采用-440mm 镀锌扁铁。5.2 大型用电设备接零保护 所有大型用电设备采用三相五线制TN-S系统供电，达到三级控制、两极保护，末端做重复接地，接地电阻值10。保护线为黄绿双色。当 S16mm2时，保护线和相线截面积相同。当 16mm2S35mm2时，保护线选用 16mm2。当 35mm2S 时,保护线不少于相线截面的一半。5.3 手持电动工具使用安全的类工具。由配电分箱引出的开关箱中必须配置漏电保护器，其选择符合 GB6829-1995剩余电路动作保护器的一般要求技术要求。5.4 接零接地保护做法 采取防雷接地和重复接地，用 2 根-440mm 镀锌扁铁埋入土内 3m 深，分别与塔吊基础节用螺栓相连接，电阻值不大于 10。5.5 接零保护注意问题 保护零线除在工作接地线或总配电箱电源侧从零线接出外，在任何地方不得有电气连接。同一个供电系统中的所有用电设备同零线相接构成零线网，不得一部分设备接零，一部分设备接地。保护零线统一标志为绿/黄双色线；严禁通过任何开关和熔断器；作为接零保护的专用线不能替代它用。重复接地必须接在保护零线上，而工作零线上不得加重复接地。保护零线在配电柜、总配电箱处作重复接地外，还必须在配电线路的中部或末端作重复接地。重复接地处应灌注食盐，降低接地电阻。工程开工与每年的每月份必须对本工地的所有重复接地进行检测一次，如发现不合格者，立即处理。在雨季施工时，每月必须对重复接地进行两至三次。六、临时用电消防措施六、临时用电消防措施 6.1 建立电气防火检查制度，加强电气防火教育，提高电气防火意识，编制电气防火预案措施。6.2 施工现场禁止使用电炉和其它电热器具。不准在寝室的床头吸烟，室内照明灯具不宜超过 60W，碘钨灯在使用时与易燃物品的距离要大于 500MM。6.3 正确连接电线电缆，连接要牢固。禁止电机超负荷运行。变压器、配电箱、电气设备周围不准堆放易燃、易爆物品。配电室内、变压器旁均配备干粉灭火器。设专人负责管理。6.4 电焊机要放置在通风良好的地方，使用时有专人监护，并执行“用火证”制度。施焊工作面周围不得有易燃物品，并配备消防设施。作用电焊机必须用专用防触电保护器装置，并一次线不得超过 5 米，二次线不得超过 30 米。6.5 消防水泵的电源要由总配电箱开关引出，不得加设漏电保护装置。6.6 如发生电气火灾时，首先要迅速切断电源。灭火时采用绝缘性能好的灭火剂如二氧化碳、干粉、1211 等灭火器或干砂。禁止使用导电体（如水）来灭火。6.7 变压器、配电箱周围不准堆放易燃、易爆物品。6.8 配电室内、变压器旁均配备干粉灭火器。6.9 对于开关整定值、保险丝要选用适当。电器机具设备严禁带病运行。6.10 建立电气防火制度，加强电气防火教育。七七、临时用电安全管理措施临时用电安全管理措施 71 临时用电电工必须掌握安全用电的基本知识和施工现场机械、电气设备的性能，熟悉 JGJ46-2005施工现场临时用电安全技术规范。72 从事安装、维修、拆除临时用电工程的临时用电电工必须执行 GB5306-85特种作业人员安全技术考核管理规则中有关规定，经考试合格，持有有效期内的操作证件方可上岗作业。73 临时用电电工要具有“六性”：要树立安全用电的责任性、发扬团结互助协作性、坚持制度的严肃、掌握事故的规律性、消除隐患的及时性、掌握技术的主动性。74 加强对现场施工人员的安全用电基本知识教育，由施工单位有针对性地编制安全用电方案，落实到施工班组，并定时进行监督检查。75 配电室必须做到“四防一通”：防火、防雨雪、防潮、防小动物及通风良好。配电室内备有绝缘棒、绝缘毡、绝缘靴、绝缘手套以及电气灭火消防器材、应急照明灯等安全用具。配电柜要定期进行检查、维修、保养。76 制定并执行电气检修安全操作监护制度。施工现场夜间值班电工必须至少 2 人，在发生电气故障时 1 人检修、1 人监护。并做好标志牌挂在配电房内，以防有人合闸。77 施工现场时刻处于动态变化中，电工要经常巡回检查，制止并纠正线缆乱拖乱拉、损坏电气设备、无视安全用电等不良现象。78 宿舍管理要纳入安全用电的内容，禁止乱接电线，乱用电器。八、临时用电安全技术措施八、临时用电安全技术措施 施工现场临时用电安全一定要时刻高度重视，它关系到人民生命安全，必须执行临时用电管理规程。8.1 临时用电工程的安装、维修、防护、使用、拆除的操作人员必须符合 JGJ462005施工现场临时用电安全技术规范的要求，由持证电工完成。临时用电电工上班时必须按规定穿戴、配备好相应的劳动保护用品。安排生活任务时，应视工作的难易程度和技术复杂性来确定相适应的人员。8.2 临时用电电工应了解、掌握施工现场机械设备的性能和用电情况。做好电工现场维修记录、施工日志、交接班记录。对电气设备、用电线路勤检查，勤保养,定期维修，及时发现并消除隐患。制定各项技术管理制度，保证施工现场临时用电的安全。8.3 临时用电电工必须认真执行临时用电有关规程、规定，自觉抵制来自任何方面的违章操作指令，有权制止违章用电行为，必要时要向有关人员举报。8.4 配电室常设值班人员，对现场施工临时用电负责。8.5 执行停电挂牌制度，停送电有人监护，有人负责。进行电气维修时要断电上锁。8.6 行灯电压不得超过 36V。特殊场所如地下室潮湿部位必须采用 24V 或 12V 安全电压。行灯变压器必须装设在电箱内，不得单独放在地上。8.7 宿舍灯具高度不得低于 2.5 米。食堂、开水房选用防水灯具和拉线开关。室外碘钨灯不得低于 3 米，必须用密闭式防雨灯罩。碘钨灯金属灯罩和金属支架必须有良好的接零保护，金属杆必须采取绝缘措施。8.8 电气设备的金属外壳必须与 PE 线相连接，PE 线与 N线必须分开，不得混用。PE 线中间不得有断股和接头，不得装设开关和熔断器，在配电线路的终端要做重复接地，其电阻值不得大于 4。8.9 各类配电箱、开关箱应分级配电。开关箱内必须做到一机一闸一漏，断路器必须分级控制。配电箱要防尘防雨、有门、有锁。固定式配电箱加设防护栅，安装牢固，落地安装点应平坦，高出地面 200 以上，其周围 2m 内不得堆放杂物，保持道路畅通。进线和出线设在箱体的下面，导线应绝缘良好，排列整齐，箱与箱之间的导线连接要牢固。箱内电气要排列有序，不允许有松动。箱内电气开关要标明用途，以防误操作，箱体统一编号，停用时断电、上锁。8 10 施工现场配电箱和开关箱至少设置 2 级漏电保护器，开关箱中必须设备其额定漏电动作电流不大于 30mA；动作时间应小于 0.1s。漏电保护器的选择符合国标 GB68ZP-86漏电电流动作保护器的要求。811 电气设备电源线要使用多股铜芯橡套电缆，不得有接头和断裂现象，不能砸压、拖拉。电缆线路要穿管地埋或沿墙敷设，埋深不小于 700mm。在电缆的上下各 500mm 厚细砂，然后盖砖保护，并在上面做警示标记。电缆接头牢固可靠，包扎后的绝缘强度应不低于原来的绝缘强度，不得承受张力（拉力），进出口部位应加强保护。8 12 购置的电气设备与材料要符合安全标准，有合格证。813 使用中的电气设备保持完好的工作状态，禁止带故障、超负荷运行。814 移动式工具长期停用或新进场电气工器具（如手持式电动工具）初次使用要经过验收、外观检查并由电工摇测绝缘合格后，才能使用。一机一闸，漏电开关灵敏有效。采用插座、插头连接时，其不得有裂纹，应绝缘良好。在用完后，必须断开电源方可离开。815 因施工需要如须改变用电设备使用地点时，先做好地线后方允许使用。清华科技园（启迪）总工办 20112011 年年 08 08 月月 2828 日日
