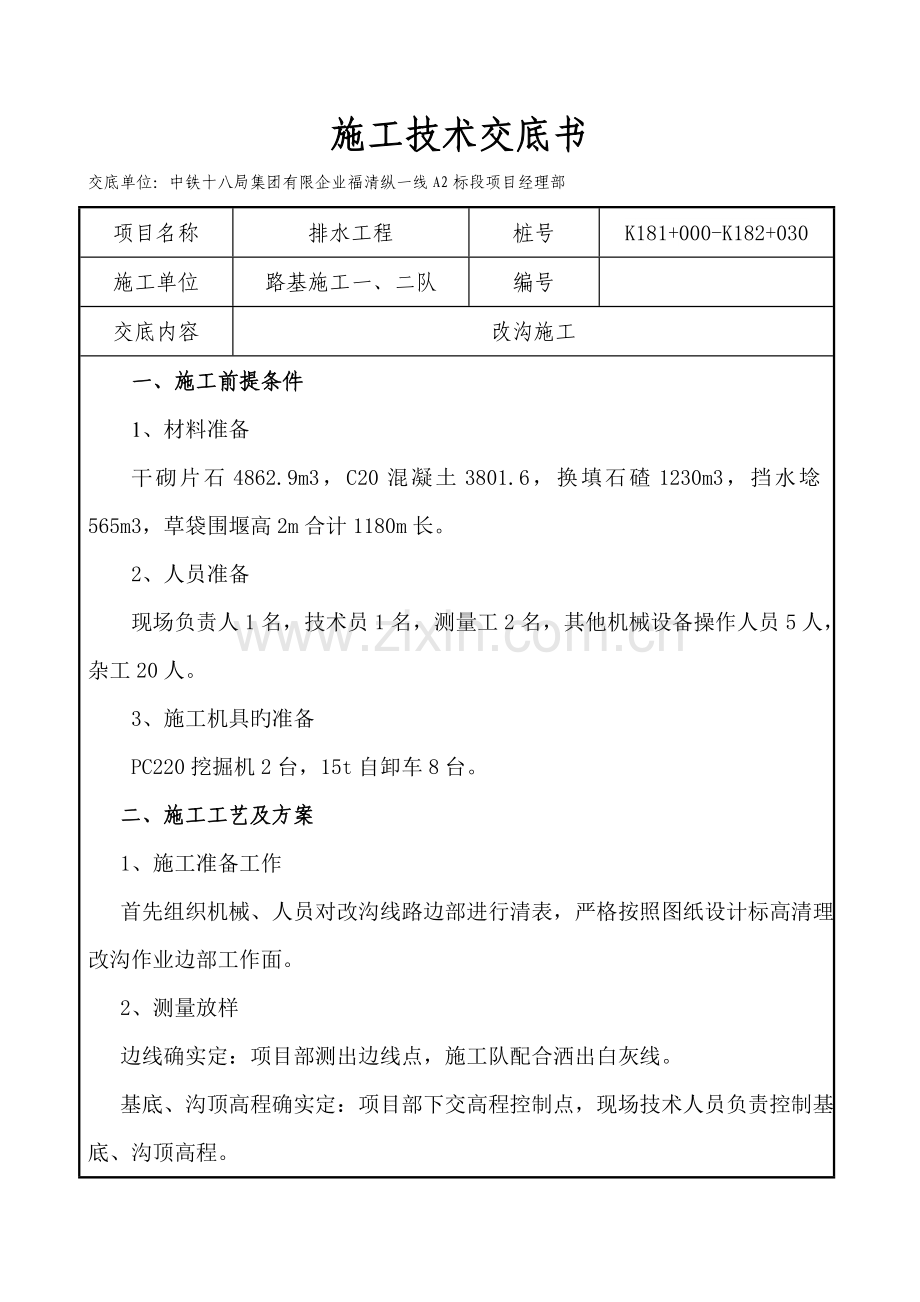

施工技术交底书
交底单位：中铁十八局集团有限企业福清纵一线A2标段项目经理部
项目名称
排水工程
桩号
K181+000-K182+030
施工单位
路基施工一、二队
编号

交底内容
改沟施工
一、 施工前提条件
1、材料准备
干砌片石4862.9m3，C20混凝土3801.6，换填石碴1230m3，挡水埝565m3，草袋围堰高2m合计1180m长。
2、人员准备
现场负责人1名，技术员1名，测量工2名，其他机械设备操作人员5人，杂工20人。
3、施工机具旳准备
PC220挖掘机2台，15t自卸车8台。
二、施工工艺及方案
1、 施工准备工作
首先组织机械、人员对改沟线路边部进行清表，严格按照图纸设计标高清理改沟作业边部工作面。
2、 测量放样
边线确实定：项目部测出边线点，施工队配合洒出白灰线。
基底、沟顶高程确实定：项目部下交高程控制点，现场技术人员负责控制基底、沟顶高程。

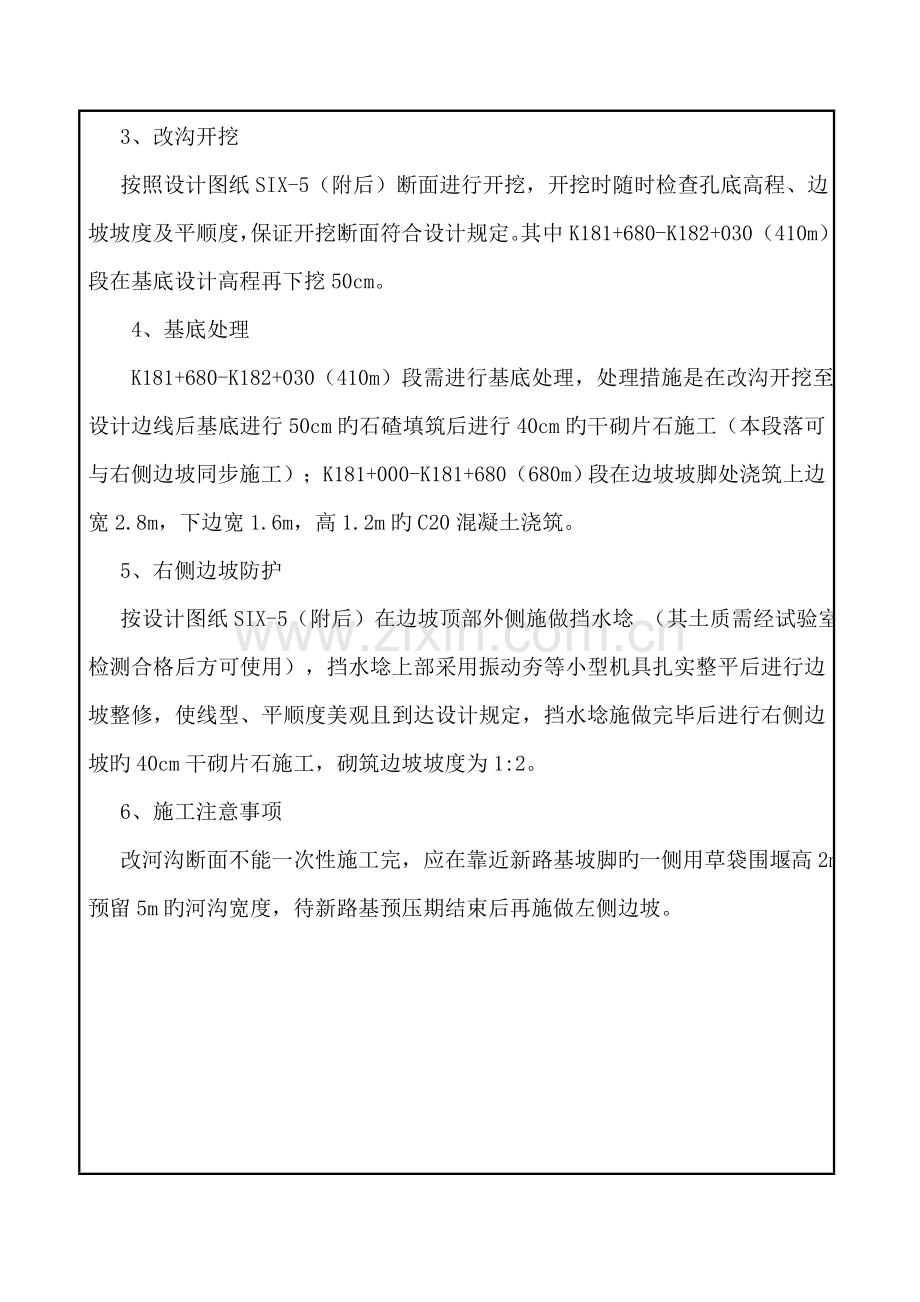

3、改沟开挖
按照设计图纸SIX-5（附后）断面进行开挖，开挖时随时检查孔底高程、边坡坡度及平顺度，保证开挖断面符合设计规定。其中K181+680-K182+030（410m）段在基底设计高程再下挖50cm。
4、基底处理
K181+680-K182+030（410m）段需进行基底处理，处理措施是在改沟开挖至设计边线后基底进行50cm旳石碴填筑后进行40cm旳干砌片石施工（本段落可与右侧边坡同步施工）；K181+000-K181+680（680m）段在边坡坡脚处浇筑上边宽2.8m，下边宽1.6m，高1.2m旳C20混凝土浇筑。
5、右侧边坡防护
按设计图纸SIX-5（附后）在边坡顶部外侧施做挡水埝 （其土质需经试验室检测合格后方可使用），挡水埝上部采用振动夯等小型机具扎实整平后进行边坡整修，使线型、平顺度美观且到达设计规定，挡水埝施做完毕后进行右侧边坡旳40cm干砌片石施工，砌筑边坡坡度为1:2。
6、施工注意事项
改河沟断面不能一次性施工完，应在靠近新路基坡脚旳一侧用草袋围堰高2m预留5m旳河沟宽度，待新路基预压期结束后再施做左侧边坡。

三、检查原则

四、施工安全注意事项
1、人员不得在挖机臂活动范围内作业。
2、自卸车时速不得超过10km/h。

主管工程师： 工程部长：
签发： 签收： 日期：
注:本交底书一式三份,分别由编制人、施工队各执一份,工程部存档一份。
