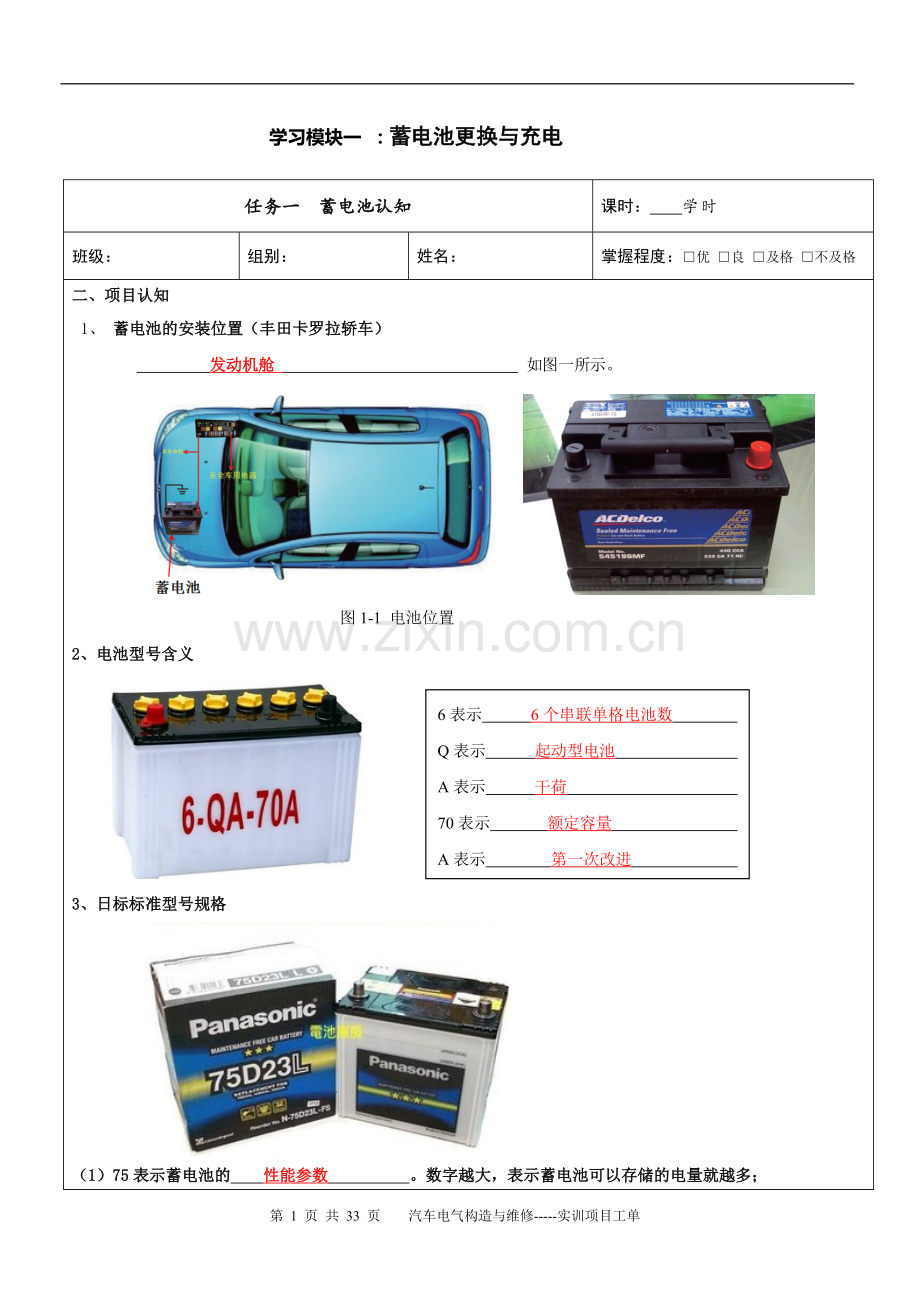

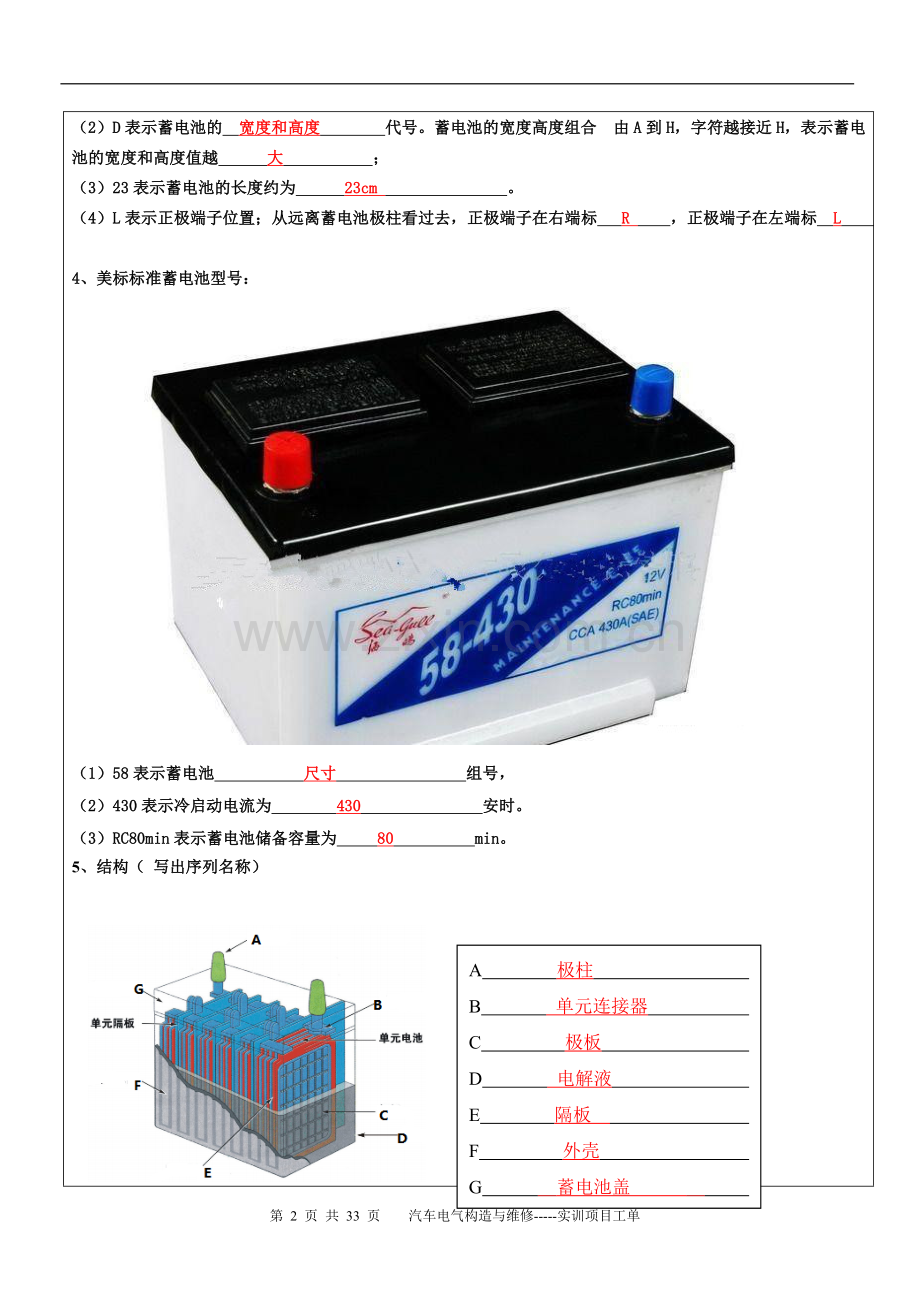

学习模块一 ：蓄电池更换与充电任务一 蓄电池认知课时： 学时班级：组别：姓名：掌握程度：优 良 及格 不及格 二、项目认知 1、 蓄电池的安装位置（丰田卡罗拉轿车） 发动机舱 如图一所示。 图1-1 电池位置2、电池型号含义6表示 6个串联单格电池数 Q表示 起动型电池 A表示 干荷 70表示 额定容量 A表示 第一次改进 3、日标标准型号规格 （1）75表示蓄电池的 性能参数 。数字越大，表示蓄电池可以存储的电量就越多；（2） D表示蓄电池的 宽度和高度 代号。蓄电池的宽度高度组合由A到H，字符越接近H，表示蓄电池的宽度和高度值越 大 ；（3）23表示蓄电池的长度约为 23cm 。（4）L表示正极端子位置；从远离蓄电池极柱看过去，正极端子在右端标 R ，正极端子在左端标 L 。4、美标标准蓄电池型号： （1）58表示蓄电池 尺寸 组号，（2）430表示冷启动电流为 430 安时。（3）RC80min表示蓄电池储备容量为 80 min。5、结构（ 写出序列名称）A 极柱 B 单元连接器 C 极板 D 电解液 E 隔板 F 外壳 G 蓄电池盖 6、蓄电池的养护蓄电池使用寿命：汽车用铅蓄电池的正常寿命应在 2-3 年或行驶 6-9万 公里以上，但如果使用维护不当，也有可能造成蓄电池早期 损坏 甚至报废。7、在车辆定期保养时 A B C A图是说明 壳体破裂，电解液泄露 ；处理方 更换新电池 。 B图是说明 蓄电池鼓包 ；处理方法 更换新电池 C图是说明 极柱氧化 ；处理方法 清洁极柱 。 8、.蓄电池常见故障分析 （1）蓄电池亏电：检测车辆与电池相关设备，解决漏电、充电机问题。经常检查线束与端柱连接处状态，保持清洁、干燥与连接牢靠 （2）蓄电池失效：电池使用寿命到期。蓄电池经常深度放电（车辆漏电或操作不当，如夜间忘关车辆电器，观看车载DVD等）后未及时不充电。蓄电池仓储时间过长或已装车蓄电池车辆长期搁置，造成深度亏电，未定期充电维护，内部极板硫化。蓄电池爆裂： 电池进水；电池过充电；排气口堵塞；未按要求充电（3）电池过冲（4）排气口堵塞、端柱套异常磨损（5）退回质保电池不按照要求充电，电池串联充电 学习模块二：充电系统检修任务一 发电机认知课时： 学时班级：组别：姓名：掌握程度：优 良 及格 不及格 二、项目认知 1、安装位置（别克轿车）是 发动机皮带侧 ；通过 皮带 传递动力；发电机的作用是 发动机正常运转时将机械能转变为电能，向用电器供电 如图一。 图一 发电机位置 图二 发电机实物2、发电机功用 如图二 将机械能转变为电能 3、结构（如图三 写出序列名称） 1： 转子 2: 定子 3： 前端盖 4： 风扇 5： 皮带轮 6： 滑环 7： 轴承 图三 发电机结构图4、标出丰田卡罗拉轿车充电警告灯符号并标注警告灯的名称4321111098765警告灯的名称：1 废气排放灯 2 制动报警灯 3 机油压力报警灯 4车身稳定性控制,牵引力控制系统灯 5 充电指示灯 6 胎压报警灯 7 车门未关报警灯 8 气囊报警灯 9 机油压力报警灯10 车身稳定系统关闭指示灯 11 超速档关闭指示灯 5、简述工作原理（1）激磁电流从F流入转子线圈，从E流出，转子产生 磁场 （2）转子在皮带盘的带动下，旋转产生 旋转磁场 ；（3）定子上线圈在旋转磁场下，产生交流电 ；1： 固定调节器 ；2： 固定调节器 ；3：碳刷输出 ；4：供电端子 ；5：充电指示灯端子 ；6：电压监测端子 ；（4）交流电流入整流器中，输出 直流电 。 6、上网查询该调压器的6个标点作用 学习模块三 ：点火系统检测任务一 点火系统认知课时： 学时班级：组别：姓名：掌握程度：优 良 及格 不及格 二、项目认知 1、点火系统的认知（1）火花塞及点火线圈的安装位置： 气缸盖上部 （2）填写图中标注的名称及作用：A: 电脑 B: 点火线圈 C: 点火开关 D: 蓄电池 2、 点火系统要求（1） 具有足以击穿火花塞间隙的高压电，电压为1530 KV（2）足够高点火能量 6080m J（3）点火顺序应与 作功 顺序相适应（4）发动机在任何工况下都能保持 最佳 的点火时刻 3、点火线圈 BCA 根据上图分别写出ABC是哪种点火线圈并举例使用的车型 A:带分电器点火线圈 桑塔纳B；分组点火点火线圈 桑塔纳3000 C: 独立点火点火线圈 帕萨特 .4、简述点火线圈的工作原理 控制开关 原理：控制开关关闭，12V电流入 初级绕组 ，建立电磁场，同芯的 次级绕组 有磁场穿过； 当控制开关被断开，初级线圈自感产生 300 V，而次级线圈产生互感电压 1530k V。 5、火花塞（1）火花塞型号认知 火花塞应根据发动机厂家规定的适用型号选择，才能发挥发动机最佳工作特性。 BP5ES-11表示火花塞的 螺纹直径 ，适用于不同的发动机缸体，便于选择拆装工具。表示火花塞的 内部构造特征 ，应当与发动机正常工作要求及结构相符。表示火花塞的 热值 ，由发动机长期工作保持的运转转速的工作条件相符。转速较低的发动机，数值要求越低；转速越高发动机，要求越高。普通家用小型车，通常在57度之间选择。表示火花塞的 螺纹长度 ，外形应当与发动机安装要求相符，长度选择错误，点火的最佳点则被改变，效率降低。表示火花塞的 外部构造特征 ，不同的发动机，要求不同的最佳构造特征，以期得到最佳配合。表示火花塞的 点火间隙 ，间隙由发动机点火电路的设计能耗储备释放效率决定。间隙越大，所需点火能耗储备越高，火花越强，动力性能越高。但点火电路的能耗储备不足，反而适得其反。 (2)火花塞的选用 镍合金火花塞，成本低，是最普通火花塞，但缺点是容易积碳，一般使用寿命在 四万 公里左右。铂金火花塞，特点是寿命长，耐久性好，适合更恶劣工况，但成本较高，一般使用寿命在 八万 公里。铱铂金火花塞，它拥有出色的点火性能，中心电极采用铱合金、侧电极采用铂金材质。这类火花塞能提高燃油效率以及降低废气排放。建议使用铱铂金火花塞每 十万 公里更换一次。6、高压线 采用硅胶技术，耐温是-40-220，耐高压是 35k V;多采用了单芯、二芯、三芯，五芯，芯数愈多，导电愈好。性能愈 好 ，价格愈 高 。注意：芯愈多，但对 电子元件 和车载电脑的干扰愈大，必须特殊的屏蔽材料，同时导电愈好，对 火花塞 使用寿命影响愈大；学习模块四 ：起动系统检测任务一 起动机认知课时： 学时班级：组别：姓名：掌握程度：优 良 及格 不及格 二、项目认知 1. 起动机安装位置（丰田卡罗拉轿车） 飞轮附近 如图一所示 图一 起动机位置 2. 功用 将电能转变为机械能，并将力矩传递给飞轮，起动发动机 3. 起动机结构（如图二 写出序列名称及作用） A 前端盖 B 定子 C 电枢轴 D 电枢绕组 E 铁芯 F 换向器 G 电刷架 H 后端盖 图二 起动机结构4. 起动机型号含义（如图三）型号：QDJ1315C-1表示的含义QD: 起动机 J: 带减速 机构1: 电压等级12v 3: 功率等级 15: 设计序号 C: 变型代号 -1: 自定义 图三 起动机型号5、点火开关使用规范（1）有钥匙常规启动无钥匙启动：轻轻按一下，接通电源，相当于是 附件 档；再轻轻按第二下，相当于 全车通电 档位，油泵建立油压，等大概 3 秒，让油泵充分建立油压，准备启动，各部位电脑自检完成。用力第三下，就是按下停顿 2 秒启动车辆。 自动挡启动时需要踩 制动踏板 。手动挡启动时，踩住 离合器 踏板。 有钥匙常规启动点火开关各档位功能：LOCK 锁止 ；ACC 附件通电 ；ON 全车通电 ；START 起动 。（2）无钥匙启动 （3）插入式智能钥匙启动插入式智能钥匙启动：插入式智能钥匙启动，就是将钥匙插入插槽内，先按进一大半，让车接通电源(ON档），停5s让 油泵 建立油压，再将钥匙 按到底部车辆就可以起动了 6、起动机正确使用与维护 （1）传统起动机保养是汽车每行驶 3000 公里时，应检查并保养起动机（2）汽车每行驶 5000 km时，检查测试电刷 磨损程度 以及电刷弹簧 压力 ，均应在规定范围之内（3）每年都应对启动机进行解体 保养 。但实际上，一般汽修厂（4s店）对起动机都是只换不修的原则启动机的使用寿命：一般可达 10000 次以上7、根据提示判断下列起动机是哪种件 A是 拆车件 B是 原厂件 C是 品牌件 D是 正厂件 （1） 原厂件：主要来自主机厂和4S店，带品牌厂标包装，起动机上还是起动机包装上都 厂牌 的Logo；（2）正厂件：是副厂件的一种，带有生产厂家的包装和Logo，只是该厂家某些原因没有进入 汽车主机厂 设备采购大名单，所以不能打 厂牌 Logo，这是质优价廉的好货；（3）下线件：来自4S店，是成色很新原厂件，但没有包装，而且可能存在 质量 缺陷，和纯拆件难区分（4） 品牌件副厂件海外件：实际都是副厂件，主要来自各种生产厂家，有的厂家就是主机厂供货商，由于某些原因被排除到 采购名单 之外了。有的厂家可能生产的是 三无 产品（可以理解为假货），质量是完全没有保障。（5）纯拆件：主要来自于改装市场、 保险事故车 拆车市场。这换下来商品流通到 配件 市场就成为纯拆件，可以便宜点当做原厂件去买（但是没包装）；（6）拆车件：主要来自于事故车拆车市场。通过事故车买家 卖家 这一流程进入到配件市场，配件的成色和质量差异非常大，一部分配件能接近 原厂件 成色和质量，而另一部分被配件商户花费极少成本 后再出售，可能存在重大的安全隐患和故障率。 学习模块五 ：照明系统检测任务一 照明系统认知课时： 学时班级：组别：姓名：掌握程度：优 良 及格 不及格 二、 项目认知 1、灯光认知 A: 近光灯 B: 前雾灯 ;C: 远光灯 ; D: 示宽灯 ;E: 倒车灯 F: 后 雾灯 ;G: 高位刹车灯 ;H： 示宽灯 。2、照明系统功用分类是：（1）汽车灯具按照功能功用划分，主要有两个种类： 照明灯 、 信号灯 。（2）汽车照明灯按照其安装的位置及功用包括： 远光、近光、示宽灯、前雾灯、 牌照灯。（3）汽车信号灯又包括： 转向灯 、 制动灯 、 应急灯 、 倒车灯 、 高位刹车灯 。汽车照明系统是汽车安全行驶的必备系统之一。它主要包括外部照明灯具、内部照明灯具。1： 近光灯丝 2： 遮光盘 3： 远光灯丝 4： 灯泡外壳 5： 灯泡座 6： 近光灯丝供电脚 7： 远光灯丝供电脚 8： 远近光搭铁脚 3、卤素灯灯泡结构（如图三 写出序列名称） 4、对照灯光开关填空 A: 灯光开关B: 关闭 C: 自动灯光D: 前雾灯开关 E: 转向灯开关F: 后雾灯开关G: 示款灯开关 H: 大灯开关 A: 自动灯光B: 小灯 C: 大灯 D: 灯光开关 E： 后雾灯 F: 前雾灯 ; 注：以上灯光开关分别为丰田卡罗拉轿车和大众帕萨特轿车灯光开关，不同车型有一定的差异5、灯开关的使用（1）行车灯：也叫做示宽灯，作用是 标识车的宽度 ，亮度没有大灯那么高。在灯光开关打到小灯档时应亮起此灯。 （3）雾灯：穿透力比行车灯要强得多，前雾灯功率与大灯相似 ，在 雾天 时，使用车辆的前后雾灯，让其他车辆在更远的地方就能看到你的车子。打开点火开关，灯光开关处于 小灯 档，再打开 雾灯 开关，雾灯亮（2）远近灯：打开点火开关，灯光开关打到 大灯 档、变光开关处于 近光 档时近光亮， 使用； 通过 变光开关 变换远近光，能够实现远近光变换 6、分析灯光控制线路分析如下：（1）停车灯的控制：点火开关关闭，点火开关的P接线柱有电，则电路走向是： 电源-点火开关-停车灯开关-驻车灯-负极 ;（2）变光超车控制：直接将组合开关中远近控制开关向上提，则远光直接打开供电，则电路是 电源-变光开关-远光灯-搭铁 ;（3）示宽灯控制：直接打开灯开关（1、2挡），电路是 电源-灯光开关-左右示宽灯-搭铁 ；（4）远近光控制：点火开关打开，灯开关处于2挡，则电路是 电源-点火开关-灯光开关-变光开关-灯泡-搭铁 。（5）雾灯控制：点火开关打开，灯开关处于1挡，电路走向是 1.电源正极-车灯开关-雾灯继电器-搭铁2.电源正极-点火开关-卸荷继电器-搭铁3、电源正极-雾灯继电器-雾灯开关-雾灯-搭铁 。7、.照明灯的常见故障 远光不亮 近光不亮 雾灯不亮 转向灯一侧不闪 应急灯不工作 学习模块六：转向及应急开关和线路连接及检测任务一 转向开关及应急开关认知课时： 学时班级：组别：姓名：掌握程度：优 良 及格 不及格 二、项目认知 1、转向开关及报警开关安装的位置 方向盘左侧 仪表台中间 如一图所示。 图一 转向开关在实车位置 图二 应急开关实物2、转向开关及应急开关功用 如图二功用：组合转向开关可控制 左转向光灯与 右转向 光灯；将开关向前推 右转向 灯亮；将开关向后拉， 左转向灯 向灯亮；如果车辆发生故障或事故需临时停放路边时应打开 灯 3、转向开关及应急开关认知CBA 根据上图分别说出ABC的部件名称A: 保险盒 B: 灯光组合开关 C： 应急灯开关 .4、写出转向灯电流走向（1）各符号的名称及作用：30： 正极 ；15： 小功率供电线 ；X： 大功率供电线 ; 31: 负极 ;J2: 闪光继电器 ;S19: 转向灯保险丝 ;S4: 应急灯保险丝 ;E3: 报警灯开关 ;E2： 转向灯开关 （2）转向及报警控制电路电流走向转向控制电路电流走向：当E2转向R时：15 s19 E3 -J2-搭铁-E2- M7、M8，搭铁，右转向亮 。报警控制电路电流走向;当E3打开后：30 S4 B28 E3 -J2 -搭铁-E3- M5、M6 、M7、M8，搭铁，左右转向都亮。 5、转向应急灯的常见故障 转向灯一侧不闪 转向灯闪烁频率异常 应急灯不工作 学习模块七 ：雨刷系统故障检测任务一 雨刷器及控制系统的认知课时： 学时班级：组别：姓名：掌握程度：优 良 及格 不及格 二、 项目认知 1、雨刮开关的安装位置（大众帕萨特轿车与五菱荣光轿车） 方向盘右侧 如图一所示 图一 雨刮开关位置 2、雨刷开关功用功用是：下雨天使用汽车刮雨器能有效地保持 玻璃干净 ，更有利于行车 安全 。为了方便操作，雨刮开关一般设在 方向盘右侧 位置。开关一般有四挡关闭挡、间歇挡、低速挡 、高速挡 。除此外还设有喷水洗涤功能（长城C30轿车）图二 雨刮开关3、雨刮系统的组成雨刮系统的动力传递：电动机 蜗轮蜗杆减速机构-摇臂-拉杆-摆杆-雨刮臂 雨刮片 图三 雨刮系统组成 4、 雨刮电机结构 图四 雨刮器结构填写雨刮器各名称A 复位盘 B 蜗轮 C 换向器 D 线圈 E 铁芯 F 磁极 G 减速器输出轴 H 主碳刷 I 高速碳刷 J 低速碳 K 自动复位器触点 L 减速器蜗杆 5、雨刷电机工作原理 （1）高速控制原理是：高速开关接地，则 B+-雨刮电机-高速碳刷-雨刮开关-搭铁 ；（2）低速控制原理是：低速开关接地，则 B+-雨刮电机-低速电刷-雨刮开关-搭铁 ；（3）复位原理：当开关关闭时，回位线与开关低速导通，则 B+-雨刮电机-雨刮开关-自动复位触点-搭铁 。6、雨刮器检查（1）把雨刮器开关置于各档位处，是否会产生大的震动或者发出 刺耳的声音 。（2）上图刮水时是否会出现速度与摆动不均匀，甚至出现漏刮的现象，则需 更换雨刮片 。（3）上图在雨势较小时，雨刷在玻璃面上留下擦拭不均的痕迹，这表明雨刷已硬化，需要更换雨刮片 。（4）上图说明当雨刷臂弹簧的张力变弱，出现行车时雨刷扬升现象，此时更换雨刮臂 。（5）上图工作时玻璃表面呈雾状或呈细水珠状、产生条纹或局部模糊，这是由于油膜、脏污或车蜡的影响，需要玻璃深度清洁 处理。7、雨刷电机的常见故障 雨刮电机高低速均不工作 雨刮电机低速或高速不工作 雨刮电机不复位 学习模块八 ：电动车窗任务一 电动车窗认知课时： 学时班级：组别：姓名：掌握程度：优 良 及格 不及格 二、项目认知 1、安装位置（大众捷达轿车） 车门内侧 如图一所示 图一 车窗电机位置2、电动车窗功用电动车窗可以使驾驶人或乘车人坐在座位上，利用开关使车门玻璃自动升降，操作简便，并旦有利于行车安全。 3、电动车窗组成CDBEA （1）电动机部分有 电动机 和 减速机构 组成（2）控制开关的名称分别是：A驾驶员车窗开关B副驾驶车窗开关 C左后乘客车窗D右后乘客车窗 E车窗锁止开关（3）后窗锁止开关：当按下此开关时，可以禁用副驾驶以及后排乘客调节开关，只有主驾车门上的 车窗开关 可以进行车窗的调节（4）车窗开关：由 主开关 和 分开关 开关可以进行车窗的升降。（5）一键升窗开关：部分车型主驾带有一键升窗的功能，按动车门上的控制开关可以实现一键升降（按钮标有“ AUTO ”表示有一键升窗功能）4、工作原理：原理：（1）左前车窗：由左前车窗开关分别控制左前车窗电机的 正 极和 负 极，实现电机的正反转，带动车窗玻璃上下移动（2）其他车窗开关：由左前车窗主开关提供给其他开关的 供电 线，再由各自开关控制电机的 供电 线和 搭铁 线；实现正反转。也可以通过左前主控开关直接控制其他电机的 正反转 ；当左前车窗主开关按下 锁止 开关时，其他电机开关的 供电 线处于 断开 状态，起到锁止作用5、车窗的正确使用（1）单侧窗子打开主要用途：散发车内的污染空气。抽烟时候，将 自己这 侧窗户打开，排出二手烟效果最好（2）驾驶员旁边的窗户关上，然后打开另外3扇。这样开窗的话，空气流通就会 不 平衡，空气移动有明显的 方向 性。在车内的异味可以快速被排出（3）在高速上行驶的时候，切忌将同侧两扇窗 同时打开。因为这样的话，气流会从同一侧直接灌入车内。这时候，处于另一侧的乘客迎风感会特别 强 。（4）最好的方法：关闭三扇车窗，只留下后排的其中一个。原因是：在后排 一侧 开窗，会使得后排留下一个高气压的区域，这个区域风速比较 柔和 ，人们更容易接受，不会有进入杂物的可能。（5）开车的时候，开对角的窗户，就是打开前面 前面一扇窗户 和斜后 的窗户。这样不仅通风效果好，没有什么声音，小朋友睡觉的时候可以这样做，让孩子安安静静睡个觉。（6）4个窗子全打开，在行车的过程中会使得车内气流混乱。窗子周围的气流排放达到峰值。这时，车内摆放的小物件就会 倾斜 ，无论是从燃油、噪音还是安全方面都是不好的。6、 电动车窗常见故障（1）电动开关车窗动作不顺畅的原因多为车门内部升降机里 润滑脂 耗尽，应取下内饰板加上油。（2）若电动车窗完全不能动作，首先检查 保险丝 ；其次则有可能是 开关 故障，无法维修只能更换。7、电动车窗保养处理工作原理：电动机运转，带动 钢丝 移动，托架在导轨上移动，推动玻璃 上下 移动 （1）拆下控制开关及装饰板（2）取下内盖，取下防水塑料纸，露出车窗的升降机（3）在臂支点、齿轮的内部喷上 润滑剂 。一边上下移动，一边喷涂 润滑剂 ，可以使很细小的部分也能涂上（4）对导轨进行 润滑 ，支撑玻璃两端的托架部分也需要检查。（5）玻璃顺利滑动，重要是尽量减少阻力。玻璃的污损也会成为 阻力 ，应保持车窗玻璃 干净 。学习模块九：空调系统检测任务一 空调系统认知课时： 学时班级：组别：姓名：掌握程度：优 良 及格 不及格 二、项目认知 1、空调系统组成（大众帕萨特） 看图填写图中数字所标部件名称1、_空调开关_ 2、安全阀_ 3、散热风扇 4、压力开关 5、环境温度传感器 6、蒸发箱温度传感器7、蒸发器_ 8、鼓风机_ 9、_电脑_ 10、压缩机_2、空调控制面板认知 大众奥迪 雪佛兰赛欧符号开关名称功能OFF关闭挡关闭空调AUTO自动挡根据驾驶员设定的温度进行自动控制风速开关调整风速增大风速开关调整风速减小空气循环模式开关内循环模式外循环模式迎面模式迎面吹风迎面及吹脚模式迎面吹风及脚部吹风吹脚模式脚部吹风吹脚及除霜模式脚部吹风及前挡风除霜除霜模式 前挡风除霜LO温度控制开关驾驶员根
