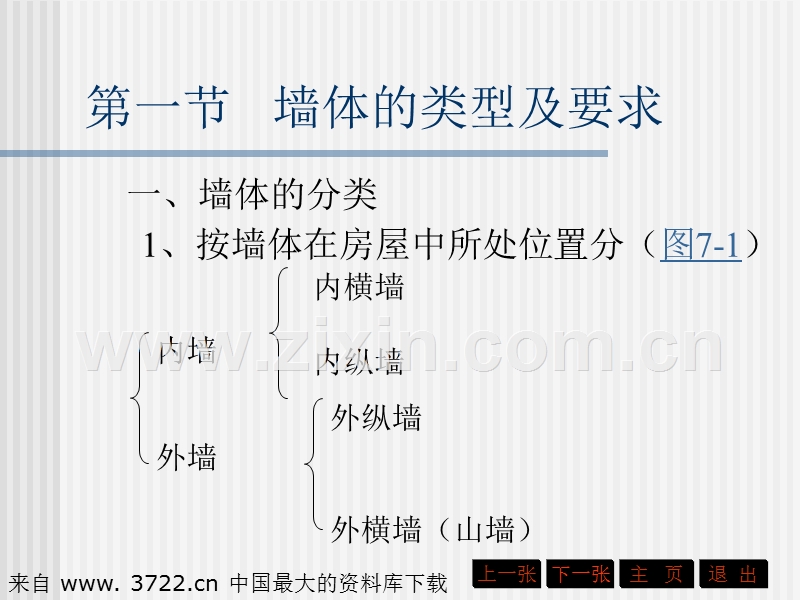

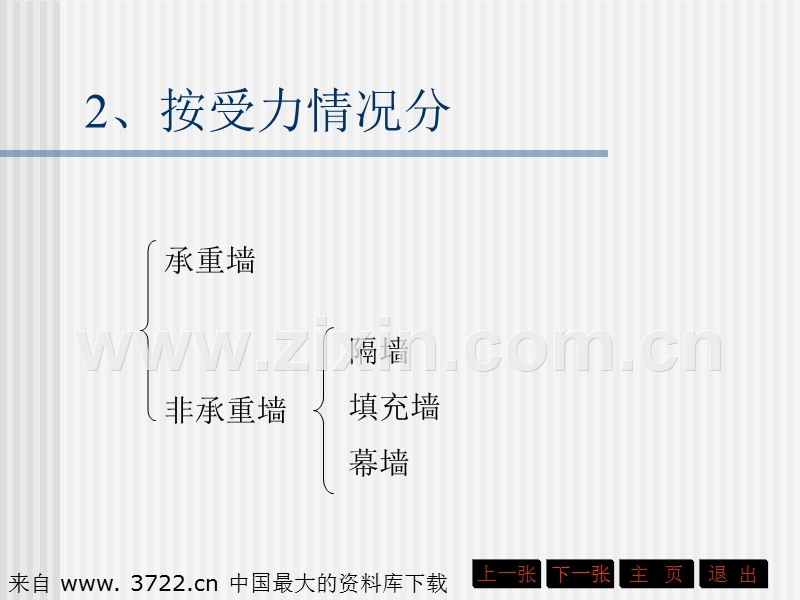

1、墙体,目的要求:1、使学生了解墙体的分类和功能要求;2、掌握砖墙的砌筑方式及防潮的作法;3、掌握窗台、过梁、圈梁的形式、尺寸、布置方式和作用;4、了解墙面的装修.教学内容:,上一张,下一张,主页,退出,第一节墙体的类型及要求,一、墙体的分类1、按墙体在房屋中所处位置分(图7-1),下一张,主页,退出,上一张,2、按受力情况分,隔墙填充墙幕墙,下一张,主页,退出,上一张,3、按墙体材料分,实心砖墙空心砖墙,下一张,主页,退出,上一张,4、按构造和施工方式分,下一张,主页,退出,上一张,二、墙体的设计要求,1、墙体承重方案A、横墙承重方案B、纵墙承重方案C、纵横墙混合承重方案D、局部框架承重方案,

2、下一张,主页,退出,上一张,2、结构及抗震要求,(1)强度要求(2)刚度要求,下一张,主页,退出,上一张,3、功能方面的要求,(1)外墙的保温与隔热A、提高外墙的保温能力,减速少热损失B、防止外墙中出现凝结水C、防止外墙出现空气渗透(2)隔声要求(3)其它方面的要求A、防火要求得B、防水防潮要求C、建筑工业化要求,第二节砖墙构造,一、砖墙材料(一)砖按材料分有:粘土砖、炉渣砖、灰砂砖等;按生产形式分:实心砖、多孔砖和空心砖等砖的标号:MU30、MU25、MU20、MU15、MU10、MU7.5、MU5,下一张,主页,退出,上一张,(二)砂浆,分类:水泥砂浆:水泥+砂+水石灰砂浆:石灰膏+砂+水

3、混合砂浆:水泥+石灰膏+砂+水砂浆的标号:M0.4M1M2.5M5M7.5M10M15M20,下一张,主页,退出,上一张,二、墙的组砌方式,(一)墙厚名称:确定砖墙厚度时应考虑下列因素:1、墙厚应符合砖的规格(灰缝为10MM)标准粘土砖尺寸:24011553MM4:2:12、墙厚应满足砖墙的承载能力3、砖墙厚度须满足一定的保温与隔热要求4、砖墙厚度应满足必要的隔声要求5、砖墙厚度应满足防火要求,下一张,主页,退出,上一张,(4个砖厚+3个灰缝)(2个砖宽1个灰缝)1砖长常见的墙厚半砖墙115一砖半墙365砖墙178二砖墙490一砖墙240二砖半墙615,(二)砌筑方式,砌筑原则:横平竖直、上下

4、错缝、内外搭接和灰浆饱满1.上下一顺一丁(图7-2a)2.同层顺丁相间(梅花丁)(图7-2b)3.上下三顺一丁(图7-2c)4.全顺式5.全丁式6.两平一侧(一眠二斗)空斗墙(图7-2d),下一张,主页,退出,上一张,(三)砖墙的洞口与墙段尺寸,1、门窗洞口尺寸应遵循我国现行建筑统一模数制的规定2、墙段尺寸应符合砖的模数砖模:115+10=125MM墙段尺寸:125n-10,下一张,主页,退出,上一张,砖的模数(125MM)与建筑基本模数(100MM)相矛盾解决办法:根本方法:改革现行普通粘土砖的规格,使砖模与基本模数统一目前折衷办法:调整砖墙的灰缝大小。墙段尺寸超过1500MM时可不考虑砖模

5、门窗洞口位置和墙段尺寸应满足结构需要的最小尺寸,下一张,主页,退出,上一张,三、墙体的细部构造,(一)门窗过梁作用:承担门窗洞口上部荷载,并把它传递给洞口两侧的墙上。,下一张,主页,退出,上一张,过梁形式:,(1)砖拱过梁(平拱图7-4、弧拱和半圆拱)跨度1.2M(2)钢筋砖过梁跨度2M(图7-5)(3)钢筋砼过梁跨度不受限制(图7-6)A、断面形式:矩形、L形B、尺寸:宽同墙厚高度常用60、120、180、240,下一张,主页,退出,上一张,(二)窗台,作用:将窗面上流下的雨水排除,防止污染墙面.窗台形式:,悬挑窗台不悬挑窗台,顶砌一皮砖悬挑60侧砌一皮砖悬挑60(图7-7)预制钢筋砼悬挑

6、窗台,下一张,主页,退出,上一张,(三)勒脚、防潮层,墙脚位置1、勒脚:墙身接近室外地面的部分。作用:保护墙身,增加建筑物的立面美观。通常做法:A:水泥砂浆(图7-9a)B:花岗石、大理石、水磨石(图7-9b)C:毛石(图7-9c)高度:室内外地面高差部分,也可做到底层窗台,下一张,主页,退出,上一张,2、防潮层的设置,作用:隔绝室外及地潮等对墙身的影响。有水平防潮和垂直防潮两种。水平防潮:(图7-8)(1)油毡防潮层(2)防水砂浆防潮层(3)钢筋砼防潮层(同时起圈梁作用)垂直防潮:(图7-8),下一张,主页,退出,上一张,(四)明沟,作用:通常做法:(图7-10)a/c,下一张,主页,退出,

7、上一张,(五)散水,作用:通常做法:(图7-10)b/d,下一张,主页,退出,上一张,(六)墙身加固,1、增设壁柱和门垛(图7-11)2、设置圈梁(图7-12)作用:提高建筑物的空间刚度及整体性,增强墙体的稳定性,减少由于地基不均匀沉降而引起的墙身开裂种类:钢筋砼、钢筋砖,下一张,主页,退出,上一张,尺度及做法:,钢筋砼圈梁:砼宜采用C20,宽度与墙厚相同,高度不小于120,钢筋48以上,箍筋间距不大于300。钢筋砖圈梁:用M5砂浆砌筑46皮砖,上下各配26钢筋,钢筋间距不大于120。,下一张,主页,退出,上一张,3、抗震措施,构造柱:(图7-13)A:不能提高墙体的初裂荷载B:对于砖体可提高

8、抗剪强度1030%C:可提高变形能力,是抗倒塌的有效措施,下一张,主页,退出,上一张,第三节隔墙与隔断,一、隔墙作用:分隔房间要求:自重轻、厚度薄、便于拆移和具有一定的刚度分类:砌筑隔墙、立筋隔墙和条板隔墙,下一张,主页,退出,上一张,(一)砌筑隔墙,1、普通砖隔墙A、半砖隔墙(图6-24)B、1/4砖隔墙C、空心砖隔墙2、砌块隔墙(图6-25),下一张,主页,退出,上一张,(二)立筋隔墙(轻骨架隔墙),1、木筋骨架隔墙(1)木骨架(图6-26)(2)隔墙饰面A、灰板条抹灰隔墙B、钢丝网抹灰隔墙C、立筋面板隔墙(人造胶合板、纤维板、石膏板或其它轻质薄板等),下一张,主页,退出,上一张,2、金属

9、骨架隔墙,(1)金属骨架(2)隔墙饰面A、灰板条抹灰隔墙B、钢丝网抹灰隔墙C、立筋面板隔墙(人造胶合板、纤维板、石膏板或其它轻质薄板等),下一张,主页,退出,上一张,(三)条板隔墙,常见的有:加气砼条板石膏板三维板,下一张,主页,退出,上一张,二、隔断,作用:变化空间或遮挡视线形式:屏风式隔断、镂空式隔断、玻璃隔断、移动式及家具隔断等,下一张,主页,退出,上一张,(一)屏风式隔断,固定式活动式,下一张,主页,退出,上一张,(二)镂空式隔断,进竹、木、砼预制,下一张,主页,退出,上一张,(三)玻璃隔断,1、玻璃砖隔断2、空透式隔断(四)移动式及家具隔断,下一张,主页,退出,上一张,第四节墙面装修

10、一、墙面装修的作用墙面装修包括和外墙面装修内墙面装修的作用:在于保护墙体,改善室内卫生条件,提高墙身的保温、隔热和隔声性能以及房间的采光效能,增加室内美观。内墙面装修的作用:保护墙体不受外界侵袭的影响;弥补和改善墙体在功能方面不足;提高墙体防潮、保温、隔热及耐大气污染能力,使之竖固耐久,延长寿命;通过饰面的质感、线型及色彩以增强建筑物的艺术效果。,下一张,主页,退出,上一张,二、墙面装修的分类,墙面装修分:抹灰类贴面类涂料类裱糊类铺钉类,下一张,主页,退出,上一张,三、墙面装修构造,(一)抹灰类墙面装修1、特点2、厚度外墙:20-25MM内墙:15-25MM,下一张,主页,退出,上一张,3、

11、组成及各层作用,底层(找平层或打底层):粘结和初步找平作用中间层:进一步找平和粘结面层(罩面):使表面光洁、美观,以取得良好的装饰效果,下一张,主页,退出,上一张,抹灰按质量要求有三种标准:,普通抹灰:一层底层,一层面层中级抹灰:一层底层,一层中灰,一层面层高级抹灰:一层底层,数层中灰,一层面层,下一张,主页,退出,上一张,4、墙裙,作用:做法:,下一张,主页,退出,上一张,5、护角,定义:做法:,下一张,主页,退出,上一张,6、引线条,作法:,下一张,主页,退出,上一张,踢脚线内墙顶棚线,下一张,主页,退出,上一张,一般抹灰,图表6-3,装饰抹灰,图表6-4,(二)贴面类装修,1、陶瓷面砖、

12、锦砖贴面A、分类:陶土釉面砖陶土无釉面砖瓷土釉面砖瓷土无釉面砖玻璃马赛克(图6-27),下一张,主页,退出,上一张,外墙装修:10-15厚1:3水泥砂浆打底5厚1:1水泥砂浆粘结层,外贴瓷砖内墙装修:10-15厚1:3水泥砂浆打底或1:3:9打底8-10厚1:0.3:3混合砂浆粘结层,外贴瓷砖,下一张,主页,退出,上一张,2、天然石板、人造石板贴面,A、分类:大理石花岗石B、作法:(1)用金属丝定位(图6-28)(2)用卡具及螺栓定位(图6-29),下一张,主页,退出,上一张,(三)涂料类墙面装修,特点:如何选择涂料:,下一张,主页,退出,上一张,分类:,1、无机涂料,下一张,主页,退出,上一张,2、有机涂料,下一张,主页,退出,上一张,3、复合涂料,下一张,主页,退出,上一张,(四)裱糊墙面装修,1、墙纸A、PVC塑料墙纸B、纺织物面墙纸C、金属面墙纸D、天然木纹面墙纸,下一张,主页,退出,上一张,2、墙布,A、玻璃纤维装饰墙布B、织锦墙面,下一张,主页,退出,上一张,(五)铺钉类墙面装修,1、骨架A、木B、金属骨架2、面板硬木条板、石膏板、胶合板、硬质纤维板、软质纤维板、装饰吸声板,下一张,主页,退出,上一张,
