CAD轴测图图练习.ppt

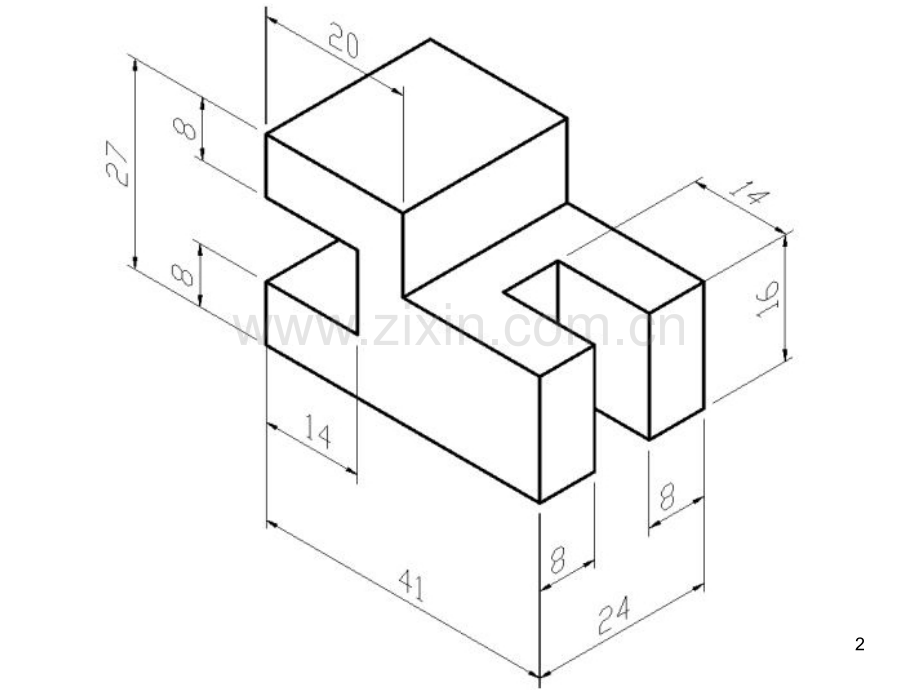

1234567891011121314151617181920212223242526272829303132333435 利用扫描混合做“奔驰”标志36利用混合平行（混合）命令生成杯子37利用混合平行（混合）命令生成吹风机头部特征旋转下面的截面，生成实体。尺寸分别为：20，R32，132等。混合吹风机的头部，截面形状如下所示：一个截面为直径为40的园（分成四断），另一截面为12X62矩形，两截面距离为35。最后通过扫描混合命令生成吹风机的手柄部分，抽壳完成后对其尾部减材料生成一孔，然后“填充阵列”即可3839404142利用“扫描混合”命令生成烟斗造型43利用利用利用利用”扫描混合扫描混合扫描混合扫描混合”特征绘制上图特征绘制上图特征绘制上图特征绘制上图“艺术把手艺术把手”44利用“螺旋扫描”生成螺纹效果。利用混合旋转（混合）命令来做螺钉的收尾效果，螺钉收尾亦可通过在扫描轨迹尾部加上一段相切的园弧来生成。螺钉收尾45利用混合一般（混合）命令生成铣刀464748拉伸直径50园，高度60生成杯体，抽壳厚度为1.5，“扫描混合”命令生成杯子手柄；草图生成文字部分，然后选择杯子前侧面，利用“编辑偏移展开特征“命令，抓边选择文字部分，指定文字的深度即可看到凸起或凹下的效果。着色完成4950利用编辑里的“相交”命令，可生成曲别针的空间曲线效果，再利用变截面扫描即可完成实体造型效果。51在TOP面上绘制直径40的园，拉伸高度为50，上下偏移top面20距离分别得到DTM1，和DTM2面，在两面上分别绘制长度为100的线及半园弧线，利用“编辑相交”命令得到空间曲线。同理生成其他边，利用“边界混合”命令，生成曲面效果。加厚，倒园角。再（旋转）阵列即可。525354551、插入基准曲线,笛卡尔坐标,方程如下:x=15*cos(t*360*10)z=15*sin(t*360*10)y=50*t2、在中间平面上绘制如图所示3、添加如下图的点效果（曲线下部）。选中曲线，（通过添加的点来分割曲线）4、同理做曲线的上部分效果。5、连接步骤2和步骤3中的曲线效果。注意连接的时候线要相切。6、利用可变截面扫描命令，在参考里利用“细节”按住“ctrl”键依次选择住曲线完成。绘制一直径为2.5的园即可。561、在top面绘制直径50的园，填充成面效果2、选择直径50园的四周线，注意是按住shift键选择，完成后，绘制下图，通过工具关系给尺寸为13的尺寸添加下面关系：sd6=13+1*sin(trajpar*360*24)sd6代表尺寸133、合并上面的两步骤曲面。4、利用扫描混合生成盘子边上的曲面效果。阵列5、合并盘体和第一个扫描曲面。对合并后的曲面阵列575859
