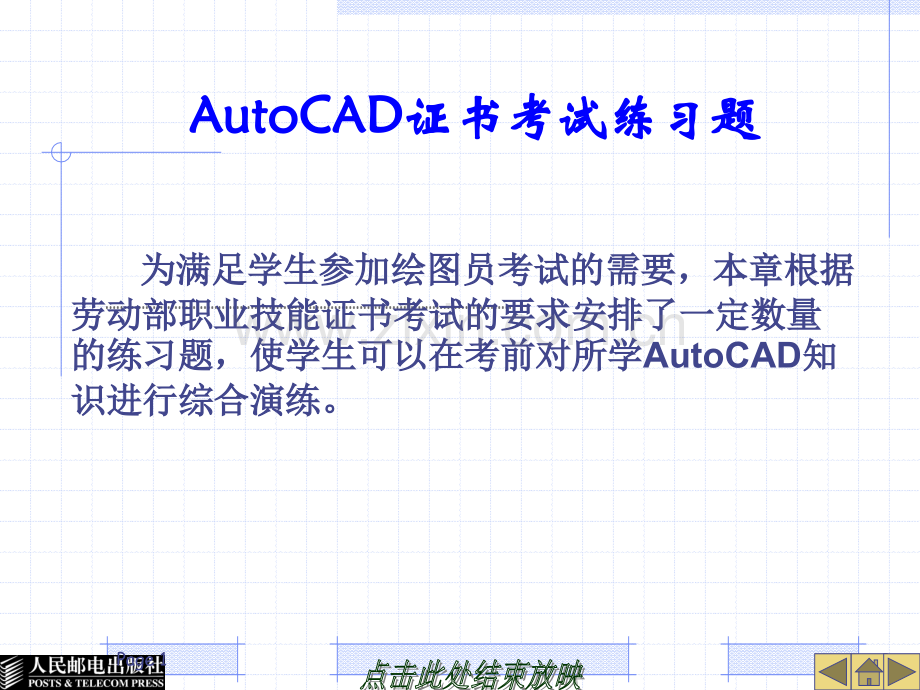

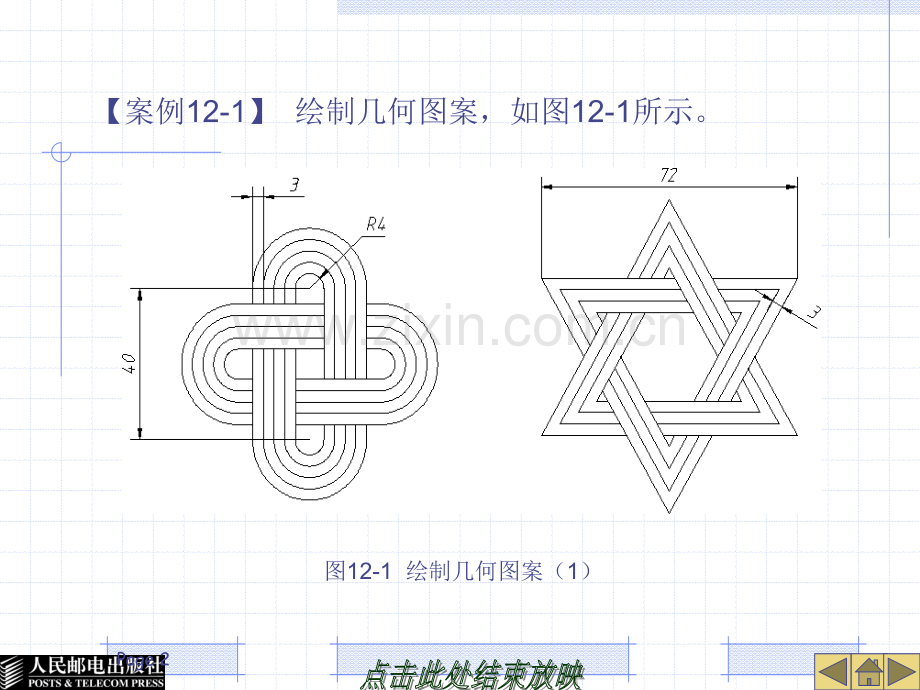

AutoCADAutoCAD证书考试练习题证书考试练习题 为满足学生参加绘图员考试的需要，本章根据为满足学生参加绘图员考试的需要，本章根据劳动部职业技能证书考试的要求安排了一定数量劳动部职业技能证书考试的要求安排了一定数量的练习题，使学生可以在考前对所学的练习题，使学生可以在考前对所学AutoCAD知知识进行综合演练。识进行综合演练。Page 1【案例12-1】绘制几何图案，如图12-1所示。图12-1 绘制几何图案（1）Page 2【案例12-2】绘制几何图案，如图12-2所示，图中填充对象为“ANSI38”。【案例12-3】绘制几何图案，如图12-3所示。图12-3 绘制几何图案（3）图12-2 绘制几何图案（2）Page 3【案例12-4】绘制几何图案，如图12-4所示。图12-4 绘制几何图案(4)Page 4【案例12-5】用LINE、CIRCLE、OFFSET、ARRAY等命令绘制图12-5所示的图形。图12-5 平面绘图综合练习（1）Page 5【案例12-6】用LINE、CIRCLE、OFFSET、MIRROR等命令绘制图12-6所示的图形。图12-6 平面绘图综合练习（2）Page 6【案例12-7】用LINE、CIRCLE、OFFSET、ARRAY等命令绘制图12-7所示的图形。图12-7 平面绘图综合练习（3）Page 7【案例12-8】用LINE、CIRCLE、COPY等命令绘制图12-8所示的图形。图12-8 平面绘图综合练习（4）Page 8图12-9 平面绘图综合练习（5）【案例12-9】用LINE、CIRCLE、TRIM等命令绘制图12-9所示的图形。Page 9【案例12-10】用LINE、CIRCLE、TRIM等命令绘制图12-10所示的图形 图12-10 平面绘图综合练习（6）Page 10【案例12-11】用LINE、CIRCLE、TRIM等命令绘制图12-11所示的图形。图12-11 平面绘图综合练习（7）Page 11【案例12-12】用LINE、CIRCLE、TRIM、ARRAY等命令绘制图12-12所示的图形。图12-12 平面绘图综合练习（8）Page 12【案例12-13】打开素材文件“dwg第12章12-13.dwg”，如图12-13所示，根据主视图、俯视图画出左视图。图12-13 补画左视图 Page 13【案例12-14】打开素材文件“dwg第12章12-14.dwg”，如图12-14所示，根据主视图、左视图画出俯视图。图12-14 补画俯视图（1）Page 14【案例12-15】打开素材文件“dwg第12章12-15.dwg”，如图12-15所示，根据主视图、左视图画出俯视图 图12-15 补画俯视图（2）Page 15 【案例12-16】打开素材文件“dwg第12章12-16.dwg”，如图12-16所示，根据已有视图将主视图改画成全剖视图。图12-16 将主视图改画成全剖视图 Page 16【案例12-17】打开素材文件“dwg第12章12-17.dwg”，如图12-17所示，根据已有视图将左视图改画成全剖视图。图12-17 将左视图改画成全剖视图Page 17【案例12-18】打开素材文件“dwg第12章12-18.dwg”，如图12-18所示，根据已有视图将主视图改画成半剖视图。图12-18 将主视图改画成半剖视图 Page 18【案例12-19】根据轴测图及视图轮廓绘制三视图，如图12-29所示。图12-19 绘制三视图（1）Page 19 【案例12-20】根据轴测图及视图轮廓绘制三视图，如图12-20所示。图12-20 绘制三视图（2）Page 20 【案例12-21】根据轴测图绘制三视图，如图12-21所示。图12-21 绘制三视图（3）Page 21【案例12-22】根据轴测图及视图轮廓绘制三视图，如图12-22所示。图12-22 绘制三视图（4）Page 22 【案例12-23】根据轴测图及视图轮廓绘制三视图，如图12-23所示。图12-23 绘制三视图（5）Page 23【案例12-24】根据轴测图绘制三视图，如图12-24所示。图12-24 绘制三视图（6）Page 24 【案例12-25】绘制传动丝杠零件图，如图12-25所示。图12-25 绘制传动丝杠零件图 Page 25 图12-26 绘制端盖零件图 【案例12-26】绘制端盖零件图，如图12-26所示。Page 26 【案例12-27】绘制拨叉零件图，如图12-27所示。图12-27 绘制拨叉零件图 Page 27【案例12-28】绘制上箱体零件图，如图12-28所示。图12-28 绘制箱体零件图 Page 28 【案例12-29】绘制传动丝杠零件图，如图12-29所示。图12-29 绘制传动丝杠零件图Page 29【案例12-30】绘制端盖零件图，如图12-30所示。图12-30 绘制端盖零件图Page 30【案例12-31】绘制带轮零件图，如图12-31所示。图12-31 绘制带轮零件图Page 31【案例12-32】绘制支承架零件图，如图12-32所示。图12-32 绘制支承架零件图Page 32【案例12-33】绘制拨叉零件图，如图12-33所示 图12-33 绘制拨叉零件图Page 33【案例12-34】绘制上箱体零件图，如图12-34所示。图12-34 绘制箱体零件图Page 34【案例12-35】绘制尾架零件图，如图12-35所示。图12-35 绘制尾架零件图Page 35
