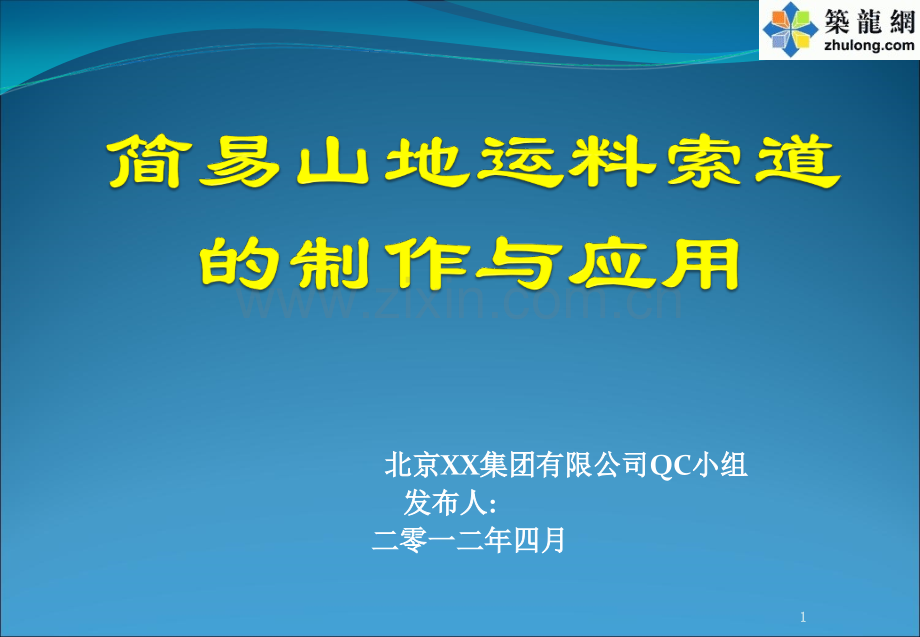

[QC成果]简易山地运料索道的制作与应用.ppt

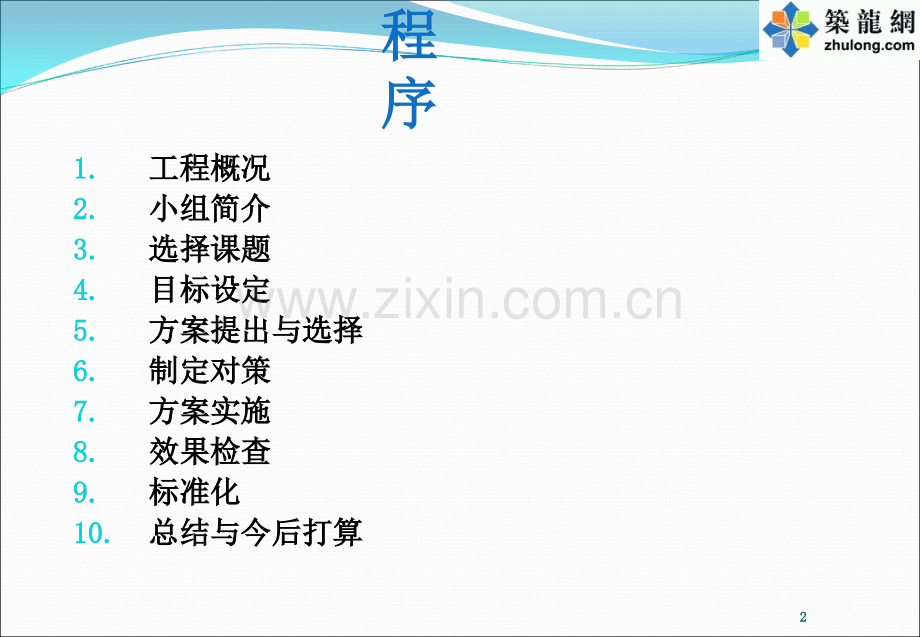

北京北京XX集团有限公司集团有限公司QC小组小组发布人发布人:二零一二年四月二零一二年四月1 1程程 序序1.1.工程概况工程概况2.2.小组简介小组简介3.3.选择课题选择课题4.4.目标设定目标设定5.5.方案提出与选择方案提出与选择6.6.制定对策制定对策7.7.方案实施方案实施8.8.效果检查效果检查9.9.标准化标准化10.10.总结与今后打算总结与今后打算2 2一、工程概况一、工程概况 我公司于我公司于20112011年年6 6月承接了月承接了XXXXXXXX长城段修缮工程。该工程项目全长长城段修缮工程。该工程项目全长约约36003600米，敌楼米，敌楼2525座，边墙座，边墙2424段，属明代长城。该工程是北京市近年来段，属明代长城。该工程是北京市近年来长城保护投资最大一个项目长城保护投资最大一个项目,是怀柔是怀柔XXXX生态示范区的配套工程，也是在生态示范区的配套工程，也是在我国即将召开我国即将召开G20G20峰会会场周边，对外体现中国长城文化的一个亮点，峰会会场周边，对外体现中国长城文化的一个亮点，受到市、区领导高度重视，并设为重点工程。受到市、区领导高度重视，并设为重点工程。3 3 此段长城建筑形式多样，文物价值极高。由此段长城建筑形式多样，文物价值极高。由于结构多处出现安全隐患，十分危险，现依据国于结构多处出现安全隐患，十分危险，现依据国家文物局及北京市文物局的批复意见而立项，对家文物局及北京市文物局的批复意见而立项，对此段长城进行抢险加固维修性修缮。此段长城进行抢险加固维修性修缮。4 4二、小组简介二、小组简介小组名称小组名称 XXXQC小组小组 小组注册时间小组注册时间2011年年5月月课题登记课题登记2011年年6月月30日日小组注册编号小组注册编号 HJ-05-2011课题类型课题类型 创新型创新型 活动日期活动日期 2011年年8月至月至11月月共共7人人姓名姓名 性别性别 年龄年龄 文化程度文化程度 职务职务 组内分工组内分工 出勤率出勤率男男48高中高中项目经理项目经理全面组织全面组织100%男男39本科本科总总 工工技术指导技术指导100%男男55大专大专生产经理生产经理策划实施策划实施100%男男36大专大专质检员质检员检查实施检查实施100%男男47中专中专工工 长长现场实施现场实施90%男男45初中初中机机 修修 工工组装实施组装实施100%女女40高中高中质检员质检员资料整理资料整理100%制表人：时间：2011年8月1日5 5三、选择课题三、选择课题 本次本次长城修缮施工现场都在蜿蜒陡峭的山体长城修缮施工现场都在蜿蜒陡峭的山体间，山高路险而且海拔落差约间，山高路险而且海拔落差约400400米。经多次现场实地米。经多次现场实地察看，部分施工段坡度缓，可以修上山小路用牲畜驮料，察看，部分施工段坡度缓，可以修上山小路用牲畜驮料，其中其中3333号楼向东至公路段，山势陡峭无法修路，使材料号楼向东至公路段，山势陡峭无法修路，使材料运输难度加大。由于工期紧、砌筑方量大，单件石材重运输难度加大。由于工期紧、砌筑方量大，单件石材重量达几百斤重，所以材料运输是保证工期的重要工序。量达几百斤重，所以材料运输是保证工期的重要工序。6 6河道及水库成为材料运输线上的首要障碍河道及水库成为材料运输线上的首要障碍未修缮的长城段未修缮的长城段7 7课题的提出课题的提出 面对运料难题，我们利用上次面对运料难题，我们利用上次QCQC小组研制跨河溜索的小组研制跨河溜索的成功经验进一步发挥成功经验进一步发挥QCQC小组的作用来解决这一难题。经过小组小组的作用来解决这一难题。经过小组成员充分研究，确定出了几种运料方案：成员充分研究，确定出了几种运料方案：1 1、对地势平缓，有可以修建、对地势平缓，有可以修建2 2米以上道路的地段优先选用机米以上道路的地段优先选用机动车运输。动车运输。2 2、只能修建、只能修建1.51.5米以内宽度上山道路的地段，选用牲畜驮料米以内宽度上山道路的地段，选用牲畜驮料运输。运输。3 3、无法修建道路的崎岖陡峭地区，不能采用以上两种方法、无法修建道路的崎岖陡峭地区，不能采用以上两种方法的地段，必须利用特殊方法运输，如索道等特种方法。但由于的地段，必须利用特殊方法运输，如索道等特种方法。但由于专业索道昂贵，我们小组采用自制简易装置解决。专业索道昂贵，我们小组采用自制简易装置解决。为进一步验证修建索道的必要性，我们通过分析对为进一步验证修建索道的必要性，我们通过分析对其进行了必选确认。其进行了必选确认。8 8课题分析、评价、选择课题分析、评价、选择序号序号课题课题分分 析析评估评估综合评综合评分分选定课选定课题题可实可实施性施性 经济经济性性 有效有效性性 其他其他影响影响1 牲畜驮运毛石方量大，条石单块超重无法驮运 12不 选2人工背运、抬运1.宜实施、费用大2.危险性大，效率低 8不 选3简易机械索道运料1.地势及长度不受限制2.费用1-2万元 3.过路补偿费少，民扰少4.可连续运载 16选选定定4简易机械动力滑道运料1.地形要求严格，适合短路线2.费用89万元、占地大3运输慢，运输间歇长 10不选表中表中 5分分 3 分分 1分分制表：制表：日期：日期：2011.8.59 9课题确定课题确定确定课题：简易山地运料索道的确定课题：简易山地运料索道的 制制 作与应用作与应用1010四、设定目标四、设定目标1 1、课题目标、课题目标：u单次最大运料重量达单次最大运料重量达400400公斤。公斤。u8 8小时运料综合总量达小时运料综合总量达1818吨。吨。u运距大于运距大于900900米。米。2 2、可行性分析、可行性分析：本小组人员善于机械制作，又有制作跨河溜索本小组人员善于机械制作，又有制作跨河溜索的成功经验，公司领导十分重视和支持，我们坚信通的成功经验，公司领导十分重视和支持，我们坚信通过逐步改进一定能够成功。过逐步改进一定能够成功。1111五、提出并选择方案五、提出并选择方案目标目标解决方案解决方案分分 析析评评 估估综综合合评评分分选选定定课课题题先进先进性性 经济经济性性实用实用性性 可实可实施性施性单次最单次最大运料大运料400kg方方案案一一循环双索均布悬挂料循环双索均布悬挂料斗斗减轻绳索荷载，减轻绳索荷载，运速快，保证工运速快，保证工期期16选定选定 方方案案二二单向单索直接悬挂大单向单索直接悬挂大料斗料斗运速慢，工期无运速慢，工期无保证保证 8不选不选8小时小时运料达运料达18吨吨方方案案一一双程连续运料双程连续运料安全系数大安全系数大 16选定选定方方案案二二加大单次运载量加大单次运载量加大了绳索荷载，加大了绳索荷载，不安全不安全 8不选不选运距大运距大于于900米米方方案案一一中间加设支架中间加设支架不受运距限制不受运距限制 20选定选定方方案案二二分段倒运分段倒运费用高，工期无费用高，工期无保证保证 8不选不选制表人：时间：2011年8月8日1212方案选定方案选定 目标目标 解决方案解决方案单次最大运料单次最大运料400Kg 采用大功率变速箱、多点布采用大功率变速箱、多点布置料斗置料斗8小时运料达小时运料达18吨吨 双程连续运料双程连续运料运距大于运距大于900米米 中间加设支架中间加设支架通过对目标的综合评估，小组最终确定了相应的通过对目标的综合评估，小组最终确定了相应的解决方案。解决方案。1313六、制定对策六、制定对策 由于方案的选定依靠主观评价，没有事实依据和现由于方案的选定依靠主观评价，没有事实依据和现状可以调查，随着事态的发展来完善方案，我们运用过状可以调查，随着事态的发展来完善方案，我们运用过程决策程序图确保实现理想的目标。程决策程序图确保实现理想的目标。1414过程决策程序图过程决策程序图安安装装卷卷扬扬机机运运行行试试验验荷荷载载试试验验正正常常运运料料架架设设双双程程运运料料索索道道组组装装调调试试完完成成任任务务卡具无法通过支点卡具无法通过支点运距远绳索拖地运距远绳索拖地加设支架加设支架购买支座购买支座自己研制自己研制改装四轮改装四轮拖拉机拖拉机运运料料任任务务运距受限运距受限市场无货市场无货预测问题预测问题实施结果实施结果实施路线实施路线电动绞磨电动绞磨运速慢运速慢制表：制表：2011年年8月月15日日1515对对 策策 表表序序号号可能存在问题可能存在问题对策对策目标目标措施措施 执行人执行人完成完成时间时间执行执行1运距远绳索拖地运距远绳索拖地加密支架加密支架吊具顺吊具顺利通过利通过研制支架研制支架支座支座11-9-10施工施工现场现场2运输量不能满足运输量不能满足砌筑量砌筑量提高运输提高运输速度速度安全适安全适用用改装改装18马马力四轮拖力四轮拖拉机拉机11-9-20施工施工现场现场制表人：制表人：时间：时间：2011年年8月月20日日1616七、方案实施七、方案实施(一一)、材料准备、材料准备 根据小组汇总的根据小组汇总的材料计划单由负责材料计划单由负责到市场采购。到市场采购。机件名称规格型号数量使用部位钢丝绳619/21.51200m主滑绳钢丝绳619/7.71200m牵引绳高速滑轮D=20016个吊主绳高速滑轮D=808个 循环副绳电动绞磨3000W1台主动力大木204m100米支架主干加工支座40个支架支座加工吊卡407cm30个牵引吊物主要机件计划表主要机件计划表17171 1、根据地势绘制简图、根据地势绘制简图2 2、钢丝绳选用直径、钢丝绳选用直径21.5mm61921.5mm619号，破断拉力为号，破断拉力为29.8 29.8 吨。吨。安全系数取安全系数取2 2，标准使用拉力应小于，标准使用拉力应小于14.914.9吨。主悬索最吨。主悬索最 大拉力大拉力13.7913.79吨，满足强度要求。吨，满足强度要求。1818 我们找厂家加工定做了部分零件，自己制作了吊卡我们找厂家加工定做了部分零件，自己制作了吊卡及吊筐。及吊筐。1919（二（二)、双索架设基本性能测试、双索架设基本性能测试 经过两周紧张忙碌的材料准备及组装施工，完成了经过两周紧张忙碌的材料准备及组装施工，完成了地锚和双向索道的架设。我们开始进行基本性能测试，首先要地锚和双向索道的架设。我们开始进行基本性能测试，首先要测试的性能有以下两点：测试的性能有以下两点：1 1、索道对荷载的承受能力。、索道对荷载的承受能力。2 2、运行速度与耗用时间。、运行速度与耗用时间。2020运行试验运行试验2121 经过详尽的安全准备后，我们将经过详尽的安全准备后，我们将500kg500kg重的石料装重的石料装入吊筐，用电动绞磨缓慢牵引到索道中点，做静载入吊筐，用电动绞磨缓慢牵引到索道中点，做静载2424小时荷小时荷载试验。在运行试验过程中，我们又发现了两个新问题：载试验。在运行试验过程中，我们又发现了两个新问题：1 1、运距远、材料重使钢丝绳下垂拖地，无法运料。、运距远、材料重使钢丝绳下垂拖地，无法运料。2 2、电动绞磨运速慢，每小时只能运料、电动绞磨运速慢，每小时只能运料1.5 1.5 吨，按吨，按8 8小时小时计算才计算才 运料运料1212吨，不能满足砌筑量使用吨，不能满足砌筑量使用,工期无保证。工期无保证。2222 经过小组成员集体再次研究讨论，制定出了相应的解决办法：经过小组成员集体再次研究讨论，制定出了相应的解决办法：1、借鉴缆车原理，加密钢丝绳支架，间距不大于、借鉴缆车原理，加密钢丝绳支架，间距不大于30米，防止吊筐拖米，防止吊筐拖地。地。2、改装、改装18马力四轮拖拉机机头，利用其档位控制来马力四轮拖拉机机头，利用其档位控制来 提高索道的运提高索道的运行速度。行速度。2323 经过小组成员讨论后决定：索道运行时，主绳不动做承重经过小组成员讨论后决定：索道运行时，主绳不动做承重主绳，下边有一根副绳做牵引绳，将卡具固定在牵引绳上，主绳，下边有一根副绳做牵引绳，将卡具固定在牵引绳上，拉动副绳使卡具在主绳上滑行。如果连续循环运料必须解决拉动副绳使卡具在主绳上滑行。如果连续循环运料必须解决卡具如何通过支架处的支点：固定支点的上面呈扇形，最高卡具如何通过支架处的支点：固定支点的上面呈扇形，最高点有一个凹槽，槽的宽度及深度均为主绳的半径，卡具上端点有一个凹槽，槽的宽度及深度均为主绳的半径，卡具上端有一个带槽的活动轮，活动轮的凹槽不大于主绳半径，使之有一个带槽的活动轮，活动轮的凹槽不大于主绳半径，使之运行时顺利通过支架支点。运行时顺利通过支架支点。2424 我们先将18马力四轮拖拉机机头固定在离地80cm处，将右后轮轮胎扒掉，利用车轮鼓，将副绳环绕轮鼓不少于5圈，让钢丝绳自由循环而且相互不重叠，不受钢丝绳的长短限制自由循环。2525 (三三)组装完成后，经过再次进行运行试验，不再出现拖地组装完成后，经过再次进行运行试验，不再出现拖地现象而且运行速度得到了很大提高：每小时能运现象而且运行速度得到了很大提高：每小时能运3 3吨，吨，8 8小小时运料总量达到时运料总量达到2424吨，运输量已超过目标值吨，运输量已超过目标值6 6吨；运距达吨；运距达11001100多米。证明此方法可行。多米。证明此方法可行。运距单次最大荷载8小时运量满意度目标值900米 400kg 18吨使用量实施一1100米 400kg 12吨不满意实施二1100米 500kg 24吨 满意满意2626 （四）防止安全事故的发生，项目部为索道两（四）防止安全事故的发生，项目部为索道两端的操作人员配备了远程对讲机，以方便沟通。端的操作人员配备了远程对讲机，以方便沟通。2727 （五）（五）通过改进后的双向连续运料索道（简称双程索通过改进后的双向连续运料索道（简称双程索道）再次运行测试，我们得到的数据为：运料全过程道）再次运行测试，我们得到的数据为：运料全过程只需只需6 6人进行操作，其中人进行操作，其中1 1人持有拖拉机驾驶证，每小人持有拖拉机驾驶证，每小时运时运 料达到料达到3 3吨，吨，8 8小小 时可运料时可运料2424吨，吨，即节省人力又保即节省人力又保 证了工期，完成证了工期，完成 初始设计要求。初始设计要求。2828实施成功视频实施成功视频2929（六）、操作要领与安全培训（六）、操作要领与安全培训 为了保证安全操作设备良好运行，我们专门为了保证安全操作设备良好运行，我们专门培训培训6 6名操作员进行专职操作。提出操作要点如下：名操作员进行专职操作。提出操作要点如下：1 1、班前班后对设备检查保养，易损配件及时更换。、班前班后对设备检查保养，易损配件及时更换。2 2、运料前察看索道下无人后使用对讲机通知运料。、运料前察看索道下无人后使用对讲机通知运料。3 3、运料时两端人员均需全神贯注，对行车速度进、运料时两端人员均需全神贯注，对行车速度进 行有效行有效 控制。控制。4 4、设备区周边围挡严密，严禁非操作人员进入。、设备区周边围挡严密，严禁非操作人员进入。3030八、效果检查八、效果检查 小组经过一个月的研发活动，完成了课题，达到了预期目标，小组经过一个月的研发活动，完成了课题，达到了预期目标，确保完成了运料任务：平均每确保完成了运料任务：平均每8 8小时运输量比计划提高了小时运输量比计划提高了6 6吨吨;单次单次最重运料可达最重运料可达500500公斤，比目标提高了公斤，比目标提高了100100公斤；运距超出公斤；运距超出200200多米。多米。本段工程于本段工程于20112011年年1111月通过公司验收月通过公司验收,圆满按期完成任务。两个半圆满按期完成任务。两个半月内共运料见下表：月内共运料见下表：序号序号材料名称材料名称单位单位数量数量序号序号材料名称材料名称单位单位数量数量1石条石条吨吨1503砂子砂子吨吨3802毛石毛石吨吨7704泼灰泼灰吨吨5003131u本次本次QCQC小组活动实际投入小组活动实际投入1.21.2万元人民币，如采用搭设卷扬机滑道万元人民币，如采用搭设卷扬机滑道方法需要租费支出方法需要租费支出8 8万元，相比节省资金万元，相比节省资金6.86.8万元。万元。u此项成果达到了预定目标，使小组成员积累了经验，增强了团队此项成果达到了预定目标，使小组成员积累了经验，增强了团队精神，为明年西段长城修缮工程奠定了坚实的基础。精神，为明年西段长城修缮工程奠定了坚实的基础。u双程索道的应用有着广泛的推广价值。它针对各种地势复杂的山双程索道的应用有着广泛的推广价值。它针对各种地势复杂的山地施工中运料项目均能适用，是此类工程运输工具中的最佳选择。地施工中运料项目均能适用，是此类工程运输工具中的最佳选择。经济与社会效益经济与社会效益3232经济效益证明3333九、标准化九、标准化 双程索道的研制与应用是我公司集体智慧的结晶，双程索道的研制与应用是我公司集体智慧的结晶，是我们积极创新的宝贵经验。我们已经将制作方法与应用编制是我们积极创新的宝贵经验。我们已经将制作方法与应用编制成文件，合并到黄花城段长城跨河运料溜索的创新成果中，形成文件，合并到黄花城段长城跨河运料溜索的创新成果中，形成一个标准化资料并经公司领导审批，运用到今后类似工程的成一个标准化资料并经公司领导审批，运用到今后类似工程的施工中。施工中。3434十、总结与今后打算十、总结与今后打算双程连续运输索道的研制为我公司在山地复杂环境中施工创造双程连续运输索道的研制为我公司在山地复杂环境中施工创造了便利的运输条件，减轻了劳动强度、有效的缩短了工期；为了便利的运输条件，减轻了劳动强度、有效的缩短了工期；为项目部在山地施工增强了信心；为本公司对同类工程的投标增项目部在山地施工增强了信心；为本公司对同类工程的投标增强了竞争力。强了竞争力。通过这次活动我们提高了经济效益，积累了经验，解决了海拔通过这次活动我们提高了经济效益，积累了经验，解决了海拔落差大、距离远的运料难题，保证了今年东段工程按时完工。落差大、距离远的运料难题，保证了今年东段工程按时完工。在今后的应用中我们还要进一步完善与改进。在今后的应用中我们还要进一步完善与改进。下一步我们小组针对明年西段长城修缮工程下一步我们小组针对明年西段长城修缮工程夹扁楼的运料难夹扁楼的运料难题题开展活动，解决复杂地形垂直运料问题。开展活动，解决复杂地形垂直运料问题。3535 发发 布布 完完 毕毕 谢谢大家谢谢大家 3636
