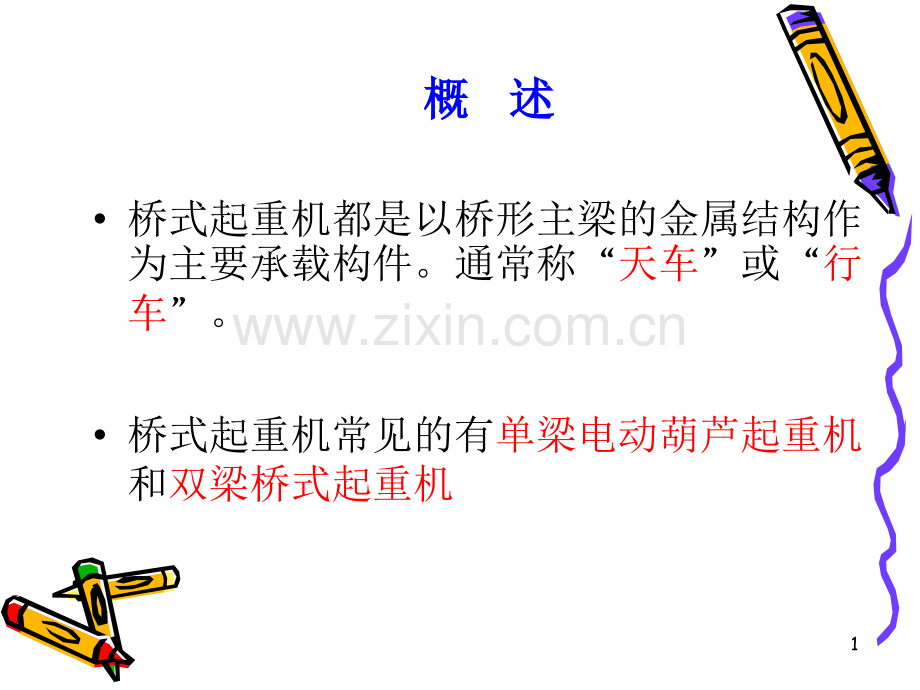

概概 述述 桥式起重机都是以桥形主梁的金属结构作为主要承载构件。通常称“天车”或“行车”。桥式起重机常见的有单梁电动葫芦起重机和双梁桥式起重机 1LD型单梁起重机型单梁起重机LX型单梁起重机型单梁起重机双梁起重机双梁起重机2第一节第一节 桥式起重机的构造桥式起重机的构造桥式起重机桥式起重机:由起升机构、运行机构、由起升机构、运行机构、金属结构及电气部分等组合构造金属结构及电气部分等组合构造 而成。而成。起升机构：由驱动装置，钢丝绳卷绕系起升机构：由驱动装置，钢丝绳卷绕系统、取物装置统、取物装置驱动驱动 升降升降钢丝绳钢丝绳 卷绕系统卷绕系统-滑轮组织滑轮组织-卷扬限制器卷扬限制器取物装置取物装置吊钩、起重电磁吸盘、吊钩、起重电磁吸盘、抓斗等抓斗等3运行机构：电动机、制动器、减速器、运行机构：电动机、制动器、减速器、传动轴、联轴器、车轮等组成传动轴、联轴器、车轮等组成金属结构：桥架金属结构：桥架，小车架组成。，小车架组成。电气部分：电气设备电气部分：电气设备 线路线路 电气设备：导电装置、保护箱、控制屏、电气设备：导电装置、保护箱、控制屏、控制器、电机、电阻器、行程限位开关、控制器、电机、电阻器、行程限位开关、安全保护开关安全保护开关 线线 路：照明回路、控制回路和主回路：照明回路、控制回路和主回路路4第二节第二节 桥式起重机的安全技术桥式起重机的安全技术起升机构、运行机构起升机构、运行机构重要环节重要环节钢丝绳、吊钩、和制动器钢丝绳、吊钩、和制动器安全作业安全作业的重要环节的重要环节制动器制动器 制动器制动器:“抱闸抱闸”或者或者“刹车刹车”制动器种类：电磁制动器、脚踏制动器、制动器种类：电磁制动器、脚踏制动器、和液压制动器和液压制动器5制动器的安全使用：制动器的安全使用：1：制动器要勤检查和维护保养。起制动器要勤检查和维护保养。起升机构制动器应每班检查一次，大车与升机构制动器应每班检查一次，大车与小车运行机构每小车运行机构每23天检查一次。频繁天检查一次。频繁工作时要天天检查。制动器各转动部分工作时要天天检查。制动器各转动部分要每周注油一次。要每周注油一次。2：制动器长时间工作会发热，其工制动器长时间工作会发热，其工作温度不得超过作温度不得超过200。温度高时，可。温度高时，可开空车使之快冷。开空车使之快冷。6制动器的报废和更新：制动器的报废和更新：1、制动轮表面擦伤深度大于制动轮表面擦伤深度大于2mm时，应重新磨光或更换新件；时，应重新磨光或更换新件；2、起升机构制动轮的总磨损率超起升机构制动轮的总磨损率超过原壁厚的过原壁厚的30%，运行机构磨损超过，运行机构磨损超过40%时要报废；时要报废；3、制动带的磨损超过原厚度的、制动带的磨损超过原厚度的1/2时应报废更新。时应报废更新。7小车小车 双梁桥式起重机小车在运行时，有时会双梁桥式起重机小车在运行时，有时会出现出现“三条腿三条腿”和和“打滑打滑”等故障。等故障。小车的小车的“三条腿三条腿”现象：在运行过程中，现象：在运行过程中，4个轮子只有三个轮子着轨，个轮子只有三个轮子着轨，1个轮子悬空，个轮子悬空，造成小车运行不稳，出现震动、走斜现造成小车运行不稳，出现震动、走斜现象，容易导致事故发生。象，容易导致事故发生。8小车小车“三条腿三条腿”的表现形式：的表现形式：1：在整个运行过程中，一轮始终在整个运行过程中，一轮始终处于悬空状态。处于悬空状态。2：起重小车在轨道的全长中，只：起重小车在轨道的全长中，只有局部地段出现有局部地段出现“三条腿三条腿”检修检修“三条腿三条腿”时，可根据其表现形式，时，可根据其表现形式，优先检验某些项目。如在轨道全长运行优先检验某些项目。如在轨道全长运行中小车始终处于中小车始终处于“三条腿三条腿”运行，应先检运行，应先检验验车轮车轮；只有局部地段出现；只有局部地段出现“三条腿三条腿”现现象时，应先检查象时，应先检查道轨。道轨。9小车的小车的“打滑打滑”与走斜与走斜 当轨道上有冰、雪、霜、油时，摩当轨道上有冰、雪、霜、油时，摩擦力减小或起动太猛，都容易打滑。擦力减小或起动太猛，都容易打滑。当主动轮轮压不等，轮压小的轮子当主动轮轮压不等，轮压小的轮子摩擦力亦小，也会产生打滑。摩擦力亦小，也会产生打滑。打滑现场的存在容易导致小车走斜，形打滑现场的存在容易导致小车走斜，形成成啃轨啃轨。10车轮和道轨车轮车轮在下列情况下应进行修理：1：两主动轮的直径或两被动轮的直径偏差大于规定数值时；2：踏面剥离、擦伤的面积大于200mm2，深度大于3mm时应重新加工。经加工后轮圈厚度不应小于原厚度的8085%;3:轮缘的磨损量超过轮缘名义厚度的40%时应更换新轮车轮的检查周期为 3 个月。11道轨道轨是影响桥式起重机正常运行的一个重要因素，必须 定期 进行检查。冶炼车间每 半年 检查一次，一般车间每 年 检查一次。检查的项目有：1、由压板或水泥结构的问题引起道轨跳动；2、钢轨及其接头处的连接螺栓、垫板；3、轨道接头处的间隙，若大于2mm时，应进行调整；4、轨道若有严重磨损、弯曲、裂纹应及时更换；5、规矩误差和水平误差超过规定，要及时调。12正常运行时，车轮轮缘与钢轨应保持一定的间正常运行时，车轮轮缘与钢轨应保持一定的间隙（隙（2030mm）,如果车轮轮缘与钢轨相挤，如果车轮轮缘与钢轨相挤，就会发生就会发生“啃轨啃轨”或叫或叫“啃道啃道”。检验起重机时否啃轨，可以从以下迹象判断检验起重机时否啃轨，可以从以下迹象判断:1、轨道侧面有一条明亮的痕迹，严重时、轨道侧面有一条明亮的痕迹，严重时痕迹上会带有毛刺；痕迹上会带有毛刺；2、车轮轮缘内侧有亮斑并有毛刺；、车轮轮缘内侧有亮斑并有毛刺；3、起重机行驶时在短距离内轮与轨道的、起重机行驶时在短距离内轮与轨道的间隙有明显的改变；间隙有明显的改变；4、在起动或制动时，车体会发生走偏扭、在起动或制动时，车体会发生走偏扭摆；摆；5、道轨顶面有亮斑。、道轨顶面有亮斑。13发生“啃轨”现象后，最常用而且最有效的方法是调整车轮的位置：1、调整车轮的平行度和垂直度；2、重新移动车轮的位置;3、调整对角线（一般应先调整被动轮，不调主动轮）；4、调整车轮的跨距。14第三节第三节 桥式起重机的整机试验桥式起重机的整机试验负荷试验负荷试验 是是 对桥式起重机进行技术鉴对桥式起重机进行技术鉴定的主要项目之一。定的主要项目之一。技术检验的主要顺序是：无负荷试验、技术检验的主要顺序是：无负荷试验、静负荷试验静负荷试验(1.25)、和动负荷试验、和动负荷试验(1.1)。15 第四节第四节 桥式起重机的安全操作桥式起重机的安全操作一、安全操作总则一、安全操作总则 1、经体格检查及安全技术部门审查合格后，经过培训并实、经体格检查及安全技术部门审查合格后，经过培训并实习后，要进行技术与安全操作的考试，合格并取得劳动习后，要进行技术与安全操作的考试，合格并取得劳动部门（劳动与社会保障部门）的证件后，方可独立操作。部门（劳动与社会保障部门）的证件后，方可独立操作。2、司机应知：、司机应知：（1）了解桥式起重机的构造原理，定期对各主要零部件进）了解桥式起重机的构造原理，定期对各主要零部件进行安全技术检验、保养和润滑。行安全技术检验、保养和润滑。（2）熟知并遵守安全操作规程，确保安全生产。）熟知并遵守安全操作规程，确保安全生产。司机进出驾驶室，必须由梯子上下，禁止跨越，禁止徒手司机进出驾驶室，必须由梯子上下，禁止跨越，禁止徒手携带工具。携带工具。3、每台桥式起重机应配备下列物品：、每台桥式起重机应配备下列物品：（1）、保养起重机的必要工具）、保养起重机的必要工具;（2）、绝缘手套和绝缘鞋；）、绝缘手套和绝缘鞋；（3）、安全绳；）、安全绳；（4）、干式消灭器。）、干式消灭器。164、驾驶室地板应铺设橡胶垫或其他绝缘材料、驾驶室地板应铺设橡胶垫或其他绝缘材料5、严禁与工作无关人员随意登上起重机、严禁与工作无关人员随意登上起重机6、严禁从起重机上往下抛掷物件、严禁从起重机上往下抛掷物件7、在检验时必须先拉下总闸，并挂上、在检验时必须先拉下总闸，并挂上“不许合闸不许合闸”的警告的警告牌。牌。8、起重机上有人时，禁止司机合闸开动起重机。检修时，、起重机上有人时，禁止司机合闸开动起重机。检修时，司机必须听从检修人员的指挥。司机必须听从检修人员的指挥。9、起重机的作业地点要有足够的照明设施和畅通的调运、起重机的作业地点要有足够的照明设施和畅通的调运通道通道10、起重机必须有音响清晰的喇叭、警铃等信号装置。、起重机必须有音响清晰的喇叭、警铃等信号装置。1111、露天使用的起重及的电气设备，必须有良好的防雨、露天使用的起重及的电气设备，必须有良好的防雨设施。设施。17 12 12、起重机上的梯子、平台和走台都应安装不、起重机上的梯子、平台和走台都应安装不低于低于1M1M的防护栏杆，其宽度的防护栏杆，其宽度 不小于不小于600mm600mm，并并设有不低于设有不低于150mm150mm的挡板。直梯或倾角超过的挡板。直梯或倾角超过7575的斜梯，其高度超过的斜梯，其高度超过5m5m时，应设有弧形防护圈。时，应设有弧形防护圈。直梯超过直梯超过10m10m时，每隔时，每隔5-6M5-6M应有带防护栏的休息应有带防护栏的休息平台。平台。13 13、起重机所有带电部分的外壳，均应进行可、起重机所有带电部分的外壳，均应进行可靠的靠的接地接地，以免发生意外的触电事故。小车轨，以免发生意外的触电事故。小车轨道不是焊接在主梁上的也要采取焊接接地。降道不是焊接在主梁上的也要采取焊接接地。降压变压器应按图纸规定在抵押侧接地。上述接压变压器应按图纸规定在抵押侧接地。上述接地要定期进行检查。地要定期进行检查。18二、作业前的安全检查（一）、交接班时，交接班司机共同检查起重机，检查的主要内容和顺序为：1、首先检查配电盘上总闸刀开关是否断开，不允许带电进行检查；2、查钢丝绳，其断丝根数或磨损量是否超过报废标准，检查卷筒上是否有蹿槽或叠压现象，固定压板是否牢固可靠；3、制动器的工作弹簧、销轴、连接板和开口销应完好，制动器不得有卡住现象；4、各安全装置应动作灵敏可靠；5、受电器（滑轮或滑块）在滑线上应接触良好；电缆卷筒的运动应与大车运行速度相协调 6、吊钩应能在横梁上灵活转动，钩尾固定螺母不得有松动现象。19（二）、经过必要的调整、检修、试验（二）、经过必要的调整、检修、试验符合要求后，填写交班日志。交接班司符合要求后，填写交班日志。交接班司机无异议，签字后即可认为交接班完毕。机无异议，签字后即可认为交接班完毕。（三）、开车前要检查电源供电情况，（三）、开车前要检查电源供电情况，电压不得低于额定电压的电压不得低于额定电压的85%。（四）、起重机上不得遗留工具或其他（四）、起重机上不得遗留工具或其他物件，以免作业中坠落造成人身事故。物件，以免作业中坠落造成人身事故。（五）、开车前要按操作规程将所有的（五）、开车前要按操作规程将所有的控制手柄扳至零位，并将舱口门开关及控制手柄扳至零位，并将舱口门开关及端梁门开关合上。鸣铃警示后方可开车。端梁门开关合上。鸣铃警示后方可开车。20三、作业中的安全守则和安全技术三、作业中的安全守则和安全技术 1 1、鸣铃起车。起车要平稳，稳档加速。、鸣铃起车。起车要平稳，稳档加速。2 2、每班第一次吊物时，应将货物吊离地、每班第一次吊物时，应将货物吊离地面面0.5m0.5m，然后放下，以试验制动器的可靠性，然后放下，以试验制动器的可靠性，再进行正常作业。再进行正常作业。3 3、禁止超负荷运行，对估计不清或接近、禁止超负荷运行，对估计不清或接近额定负荷的货物可用二档试吊。二档吊不起，额定负荷的货物可用二档试吊。二档吊不起，再不得用高速档直接起吊。再不得用高速档直接起吊。4 4、禁止斜吊、斜拉。、禁止斜吊、斜拉。5 5、起吊货物时，禁止突然起吊，当钢丝、起吊货物时，禁止突然起吊，当钢丝绳接近拉直（绷紧）时，要一边调节大小车的绳接近拉直（绷紧）时，要一边调节大小车的位置一边起吊，以防斜吊。同样，落地时也要位置一边起吊，以防斜吊。同样，落地时也要一下一下地进行，以保证货物的平稳。一下一下地进行，以保证货物的平稳。216 6、禁止起吊埋在地里的、凝结在地面的以及、禁止起吊埋在地里的、凝结在地面的以及车辆设备相勾连的货物。车辆设备相勾连的货物。7 7、起重机运行过程中，要防止吊钩或其他吊、起重机运行过程中，要防止吊钩或其他吊具产生较大的摆动。这样司机要熟练地掌握具产生较大的摆动。这样司机要熟练地掌握“稳钩技术稳钩技术”。“稳钩技术稳钩技术”就是当吊钩游就是当吊钩游摆最大幅度尚未回摆时，把小车（大车）向摆最大幅度尚未回摆时，把小车（大车）向吊钩游摆最大幅度的方向跟一步，以抵消吊吊钩游摆最大幅度的方向跟一步，以抵消吊钩的回摆力，使吊钩平稳。钩的回摆力，使吊钩平稳。8 8、起重机吊运货物禁止从人头上越过，禁止、起重机吊运货物禁止从人头上越过，禁止在吊运货物上站人。吊运应走指定的通道，在吊运货物上站人。吊运应走指定的通道，高于地面物件高于地面物件0.5m 0.5m 以上，但不得低于以上，但不得低于1.5m1.5m。229 9、司机在作业中应按下列规定发出信号（鸣铃）：、司机在作业中应按下列规定发出信号（鸣铃）：（1 1）起升、落下货物，开动大小车时；）起升、落下货物，开动大小车时；（2 2）起重机从视线不清处通过时，要连续鸣铃；）起重机从视线不清处通过时，要连续鸣铃；（3 3）起重机在同一层或另一层接近跨内另一起重机时；）起重机在同一层或另一层接近跨内另一起重机时；（4 4）吊运货物接近人员时；（）吊运货物接近人员时；（5 5）在其他紧急情况）在其他紧急情况10、起重机在正常运转过程中，禁止使用紧急开关、限位、起重机在正常运转过程中，禁止使用紧急开关、限位开关、打反车等手段来停车。开关、打反车等手段来停车。11、起重机在作业中禁止检修起重机在作业中禁止检修12、禁止起重机吊着货物在空中长期停留。起重机吊着货、禁止起重机吊着货物在空中长期停留。起重机吊着货物时，司机和挂钩人员禁止离开工作岗位。物时，司机和挂钩人员禁止离开工作岗位。13、装卸集装箱或其他货物时应注意：、装卸集装箱或其他货物时应注意：（1）检查包装时否牢固坚实和起吊符号）检查包装时否牢固坚实和起吊符号 （2）挂钩人员全部推出车厢后方可起吊）挂钩人员全部推出车厢后方可起吊 （3）装卸大型钢板或有利刃的工件时，要用专用的卡）装卸大型钢板或有利刃的工件时，要用专用的卡子或专用工具。用钢丝绳起吊时一定要在吊物与钢丝绳之子或专用工具。用钢丝绳起吊时一定要在吊物与钢丝绳之间垫以垫物。间垫以垫物。2314、在电压显著下降或中断送电的情况下，、在电压显著下降或中断送电的情况下，必须开主开关，把所有必须开主开关，把所有 的控制器扳到零位。的控制器扳到零位。15、起升机构制动器突然失效的应急措施。、起升机构制动器突然失效的应急措施。当发觉制动器失灵时，在发出警告信号的同时，当发觉制动器失灵时，在发出警告信号的同时，打反车，把起升控制器扳到适当的档次，反复打反车，把起升控制器扳到适当的档次，反复利用这一手段把大小车开到安全地点，然后放利用这一手段把大小车开到安全地点，然后放下货物。下货物。如果在制动器失效的同时，起升机构也不能工如果在制动器失效的同时，起升机构也不能工作，应立即切断司机室总开关，使制动器电磁作，应立即切断司机室总开关，使制动器电磁铁断电，制动器抱闸。铁断电，制动器抱闸。16、露天作业时，当风力大于、露天作业时，当风力大于6级以上，应停级以上，应停止作业。止作业。24四、四、作业完毕后应遵守的事项作业完毕后应遵守的事项 1、把起重机开到指定地点，把小车开到桥式起重机的跨端。吊钩升起，把所有的控制器手柄扳到零位，切断主电源。2、清扫和擦拭起重机 3、按规定润滑。25第五节第五节 龙门起重机的安全技术龙门起重机的安全技术相同点相同点:主体结构，操作方法和桥式起重机是一样的主体结构，操作方法和桥式起重机是一样的不同点不同点：有两个支腿，主梁带有悬臂：有两个支腿，主梁带有悬臂 主梁有：箱形结构和和桥架结构主梁有：箱形结构和和桥架结构 支支 腿：腿：L型支腿、型支腿、C型支腿和带马鞍的八字形支腿型支腿和带马鞍的八字形支腿龙门起重机的操作安全：龙门起重机的操作安全：1、开车前和交接班时，应检查轨道及其周围开车前和交接班时，应检查轨道及其周围是否有杂物或人员停留，开车前要瞭望、鸣铃。在起是否有杂物或人员停留，开车前要瞭望、鸣铃。在起步行驶。步行驶。采用卷绕式的输电线路时，交接班还应采用卷绕式的输电线路时，交接班还应 检查检查卷绕系统时否完好、同步，电器路线绝缘情况是否可卷绕系统时否完好、同步，电器路线绝缘情况是否可靠，拖线途径处是否平整。靠，拖线途径处是否平整。2、工作时要避免吊物在驾驶室端的悬臂上开动、工作时要避免吊物在驾驶室端的悬臂上开动大车输送吊物大车输送吊物26钢丝绳要定期涂黄油进行保护和润滑。钢丝绳要定期涂黄油进行保护和润滑。工作完毕，起重机要停留在一定的位置，并工作完毕，起重机要停留在一定的位置，并用夹轨器夹紧，以防因风力或坡道自行滑动用夹轨器夹紧，以防因风力或坡道自行滑动工作时禁止检修，禁止在任何部位上载人运工作时禁止检修，禁止在任何部位上载人运行行经过风暴、地震或重大事故后，对起重机要经过风暴、地震或重大事故后，对起重机要进行强度、刚度、稳定性检验，否则不得运进行强度、刚度、稳定性检验，否则不得运行行定期检查主梁上下腹板等部位的焊缝是否开定期检查主梁上下腹板等部位的焊缝是否开裂，检查钢板的腐蚀量和脱漆情况。钢板的裂，检查钢板的腐蚀量和脱漆情况。钢板的腐蚀量不得超过原厚度的腐蚀量不得超过原厚度的10%，生锈面超过生锈面超过5%或脱漆面超过或脱漆面超过5%都要重新涂漆都要重新涂漆驾驶室要有良好的防暑防寒措施。驾驶室要有良好的防暑防寒措施。27第六节第六节 桥式起重机的特殊操作技术桥式起重机的特殊操作技术兜翻兜翻：主要用于不怕碰撞的毛坯件。需：主要用于不怕碰撞的毛坯件。需要加工的精密件，不允许兜翻要加工的精密件，不允许兜翻游翻游翻：主要用于扁体物件的翻转，如大：主要用于扁体物件的翻转，如大型齿轮毛坯与空沙箱等。型齿轮毛坯与空沙箱等。带翻带翻：用斜拉的操作方法进行翻物。：用斜拉的操作方法进行翻物。双吊钩起重机的操作双吊钩起重机的操作用两台起重机同时起吊一个物体用两台起重机同时起吊一个物体28十不吊十不吊 各种型号的起重机操作式必须经过安全培各种型号的起重机操作式必须经过安全培训，具有熟练的操作技能，经考核合格后才训，具有熟练的操作技能，经考核合格后才能上岗。起重机操作工要确保安全，必须严能上岗。起重机操作工要确保安全，必须严格遵守操作规程。要做到格遵守操作规程。要做到“起重作业十不吊起重作业十不吊”：、指挥信号不明或物体状态质量不明不吊、指挥信号不明或物体状态质量不明不吊、超负荷不吊、超负荷不吊、斜拉歪拽不吊、斜拉歪拽不吊29、重物捆绑不牢不吊、重物捆绑不牢不吊 5 5、快口、尖棱等未加支撑不吊、快口、尖棱等未加支撑不吊、带电物体不吊、带电物体不吊、利用吊挂作加工支撑的不吊、利用吊挂作加工支撑的不吊、危险物体未采取安全措施不吊、危险物体未采取安全措施不吊、吊具不合格、吊具损坏不吊、吊具不合格、吊具损坏不吊1010、重物上有人或浮动物体不吊、重物上有人或浮动物体不吊3031
