汽车专用万用表的使用(课堂PPT).ppt

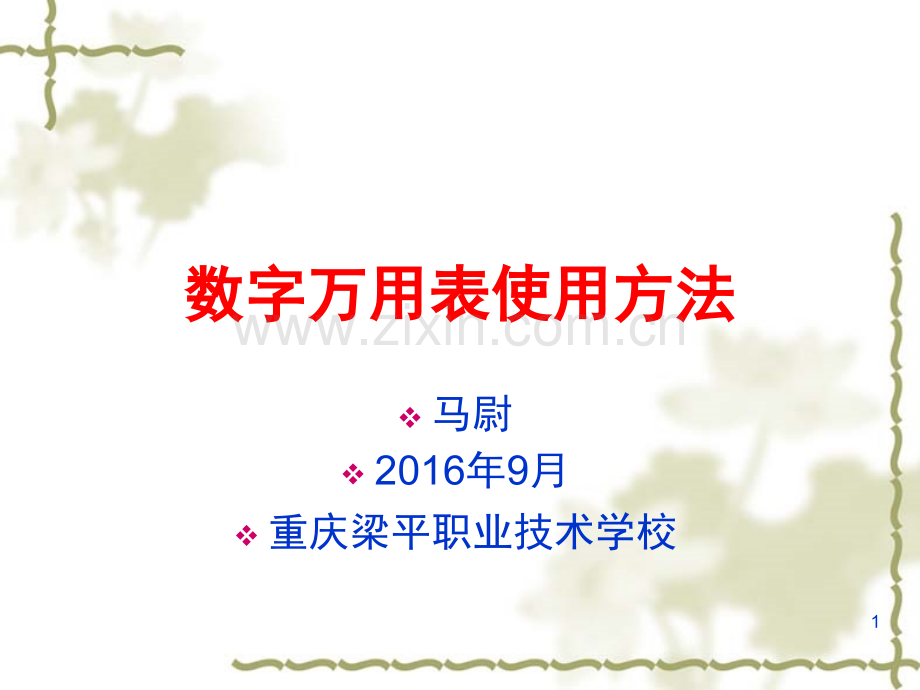

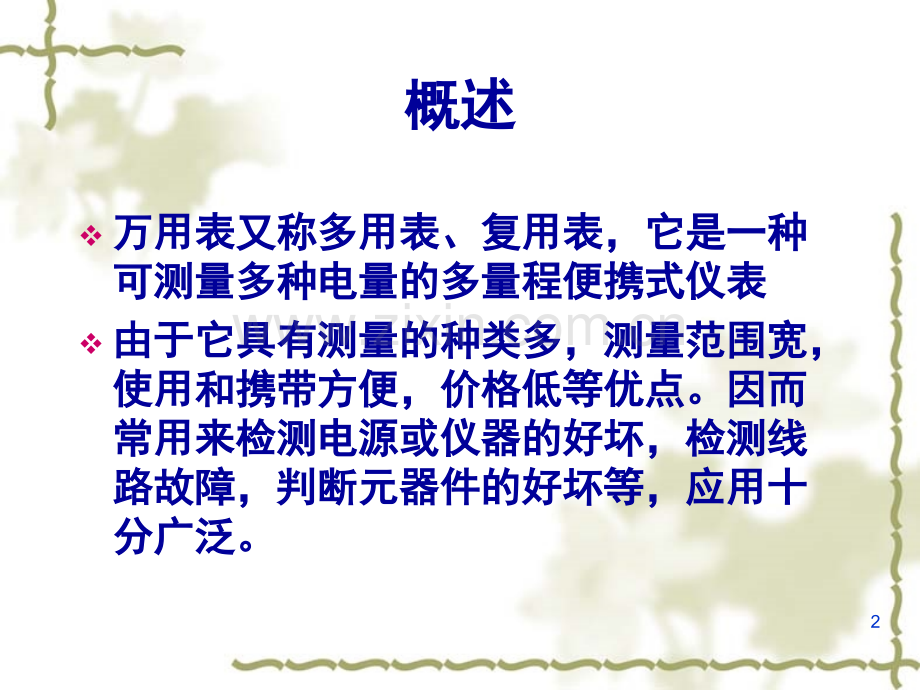

v马尉v2016年9月v重庆梁平职业技术学校数字万用表使用方法数字万用表使用方法1概述概述v万用表又称多用表、复用表，它是一种万用表又称多用表、复用表，它是一种可测量多种电量的多量程便携式仪表可测量多种电量的多量程便携式仪表v由于它具有测量的种类多，测量范围宽，由于它具有测量的种类多，测量范围宽，使用和携带方便，价格低等优点。因而使用和携带方便，价格低等优点。因而常用来检测电源或仪器的好坏，检测线常用来检测电源或仪器的好坏，检测线路故障，判断元器件的好坏等，应用十路故障，判断元器件的好坏等，应用十分广泛。分广泛。2万用表的种类万用表的种类指针式数字式3自动万用表自动万用表4指针式万用表与数字万用的区别指针式万用表与数字万用的区别v1.内部供电不同，数字只需要9V叠层电池，而指针还需要1.5V的2号电池v数字与指针测量的档位不同v数字测量精度比指针的精度要高，且测量直流电压不要要分正负极和读书直观v数字正表笔所接的是电池的正极黑表笔接负极，而指针式恰巧相反5MF47-1型指针式万用表普通指针式万用表的测量原理是把被测电量、电压、电流、电阻等都转换成电流信号，使磁电式表头指针偏转一定角度，并与输入量保持一种对应关系。通过指针的读数和量程的选择来完成测量的。、67DY2201ADY2201A型数字式汽车万用表型数字式汽车万用表数字万用表是目前最常用的一种数字仪表。其主要特点是准确度高、分辨率强、测试功能完善、测量速度快、显示直观、过滤能力强、耗电省，便于携带81、开关介绍、开关介绍电源开关屏幕锁定92、功能介绍、功能介绍电阻直流电压交流电压转速温度插孔闭合角10蜂鸣档检测二极管占空比温度直流电流交流电流晶体管11检测晶体管极性123、插孔介绍、插孔介绍（3红红1黑）黑）测电流时接其它接黑表笔1314UT51型数字万用表型数字万用表功能开关旋钮功能开关旋钮液晶显示器液晶显示器电源开关电源开关电流测试插电流测试插孔孔测试公共接地测试公共接地端端电阻电压测试孔电阻电压测试孔三极管测试插三极管测试插孔孔15用万用表检测用万用表检测1 电流的测量 （A -A）档位置于电流测量档，被测电流从红、黑表笔两端接入。方法：（1）.表笔插到相应的孔内。（2）.估算电流大小，选择相应的档位。（无法确定时从大档打到小档）（3）.测量时与被测量设备串连。指针表看档位取刻度读数，数字表显示相应的值，为0时，档位打得太大，为1时档位打得过小。前面有“一”说明电流实际方向与测量表笔方向相反。16先区分交、直流电，四个档上的数字代表这四个档所能流过的最大电流值注意：电流的测量是将表串入被测电路；表笔用法：红表笔根据估计电流大小插入标有“mA”或“A”的孔中!1A1X10mA172.电压的测量 （V -V）档位置于电压测量档，红黑表笔接在被测设备两端。方法：（方法：（1）.表笔插到相应的孔内。（2）.估算电压大小，选择相应的档位 （无法确定时从大档打到小档）（3）.测量时与被测量设备并联。指针表看档位取刻度读数，数字表显示相应的值，为0时，档位打得太大，为1时档位打得过小。前面有“一”说明电压实际方向与测量表笔方向相反。18先区分交、直流电，六个档上的数字代表这六个档所能测量的最大电压值注意：电压的测量是将表并入被测电路；表笔用法：红表笔插入标有“V”孔中!1kv=1x10V1v=1x10mV19203.电阻的测量 （）档位置于电阻测量档，红黑表笔接在被测设备（电阻）两端。方法：方法：（指针表测量电阻前必须调零，确保测量数据准确。）（1）.表笔插到相应的孔内。（2）.估算电阻大小，选择相应的档位。（无法确定时随便选一档位进行初测）（3）.测量时与被测量设备并联，设备断电测量，测量受其它设备影响时设备要脱离电路测量。（4）.指针表档位乘刻度读数，数字表显示相应的值，为0时，档位打得太大，为1时档位打得过小。21这七个档是电阻测量档，上面标示的是各档所能测量的最大值。可用来测量导线的通断，电阻值的大小，当你用某个量程测电阻时如果显示为“1”时，表示你所先的量程小了，也就是说超量程了，这时你要换一个更大的量程来测量！注意：测量电阻时断电在常温下测量；表笔用法：红表笔插入标有“”孔中!1M=1x10K1K=1x102223一、颜色和数字的对应关系一、颜色和数字的对应关系注意：金、银在第四环出现时，它们代注意：金、银在第四环出现时，它们代表误差，金代表表误差，金代表5，银代表，银代表10；而在第三环出现时，；而在第三环出现时，金代表金代表0.1，银代表，银代表0.01。电阻阻值的色环表示方法电阻阻值的色环表示方法24电阻阻值的色环表示方法电阻阻值的色环表示方法二、二、“四色环四色环”读数规则读数规则1、二环表示两位有效数字，第三环表示数字后面添加、二环表示两位有效数字，第三环表示数字后面添加“0”的个数。如：的个数。如：例：例：红红 紫橙紫橙 金金红红紫紫橙橙金金个5阻值：阻值：2727后面添加后面添加“3 3个个0 0”即即2700027000欧，误差欧，误差5%5%254.蜂鸣档的使用这个档位是用来测量二极管的好坏和导线的通断的，当所测量的元件电阻小于一定值（一般低于50）时蜂鸣器会响！可以根据蜂鸣器是否鸣叫而迅速的判断电路中是否有短路！当用来测二极管时，显示的数值就是二极管的正向压降值。26方方法：转盘打在法：转盘打在()档，红表笔插在右一孔内，黑表笔插在右档，红表笔插在右一孔内，黑表笔插在右二孔内，两支表笔的前端分别接二极管的两极，如下图所示，二孔内，两支表笔的前端分别接二极管的两极，如下图所示，然后颠倒表笔再测一次。然后颠倒表笔再测一次。若二极管正常，则两次测量的结果应该是：一次显示若二极管正常，则两次测量的结果应该是：一次显示“1”字样或没有显示，另一次显示零点几的数字。此数字即字样或没有显示，另一次显示零点几的数字。此数字即是二极管的正向压降：硅材料为是二极管的正向压降：硅材料为0.6V左右；锗材料为左右；锗材料为0.2V左左右，且此时红表笔接的是二极管的正极，而黑表笔接的是二极右，且此时红表笔接的是二极管的正极，而黑表笔接的是二极管的负极。管的负极。测量二极管测量二极管2728c、.测定测定值：按三极管三个极的位置，将其插入万用表的三值：按三极管三个极的位置，将其插入万用表的三极管插孔，并根据三极管的类型，选择至极管插孔，并根据三极管的类型，选择至NPN或或PNP的位置。的位置。如果三极管正常，应显示一个约如果三极管正常，应显示一个约20200的数值，此即为该三的数值，此即为该三极管的极管的值。值。注意：注意：1、当万用表的电池电量即将耗尽时，液晶显示器左上角、当万用表的电池电量即将耗尽时，液晶显示器左上角 电池电量低提示。会有电池符号显示，此时电量不足，电池电量低提示。会有电池符号显示，此时电量不足，若仍进行测量，测量值会比实际值偏高。若仍进行测量，测量值会比实际值偏高。2、有的数字万用表没有自动关机功能，使用过后一定将、有的数字万用表没有自动关机功能，使用过后一定将 电源开关置于关闭状态，以节省电池的电量。电源开关置于关闭状态，以节省电池的电量。29 短路检查：短路检查：将转盘打在短路（将转盘打在短路（）档，表笔位置同上。用两表笔的另一端）档，表笔位置同上。用两表笔的另一端分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器发分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器发出声响。出声响。三极管的测量：三极管的测量：a、根据型号判别三极管的材料和类型：国产三极管的型号标、根据型号判别三极管的材料和类型：国产三极管的型号标记为记为3XXX，其中，其中，3AXX为锗为锗PNP型；型；3BXX为锗为锗NPN型；型；3CXX为硅为硅PNP型；型；3DXX为硅为硅NPN型。型。b、判定管脚：一般三极管的管脚排列如附录图、判定管脚：一般三极管的管脚排列如附录图8-3所示（从底所示（从底部看），准确判别可查手册。部看），准确判别可查手册。30v置于温度档，按下功能按钮(C/F)，将黑线搭铁，探针线插头端插入汽车万用表温度测量孔，探针端接触被测物体，显示屏即显示被测温度。5.温度的检测31打到温度档对应极性插入传感器温度传感器3233实操：练习万用表的使用实操：练习万用表的使用在电路板或实验箱上连接出以下电路，测量各用电器的电阻、电流、电压。34注意事项注意事项：a、在测电流、电压时，不能带电换量程。b、选择量程时，要先选大的，后选小的，尽量使被测值接近于量程。c、测电阻时，不能带电测量。因为测量电阻时，万用表由内部电池供电，如果带电测量则相当于接入一个额外的电源，可能损坏表头。d、用毕，应使转换开关在交流电压最大挡位或空挡上。35完 毕谢 谢！36
