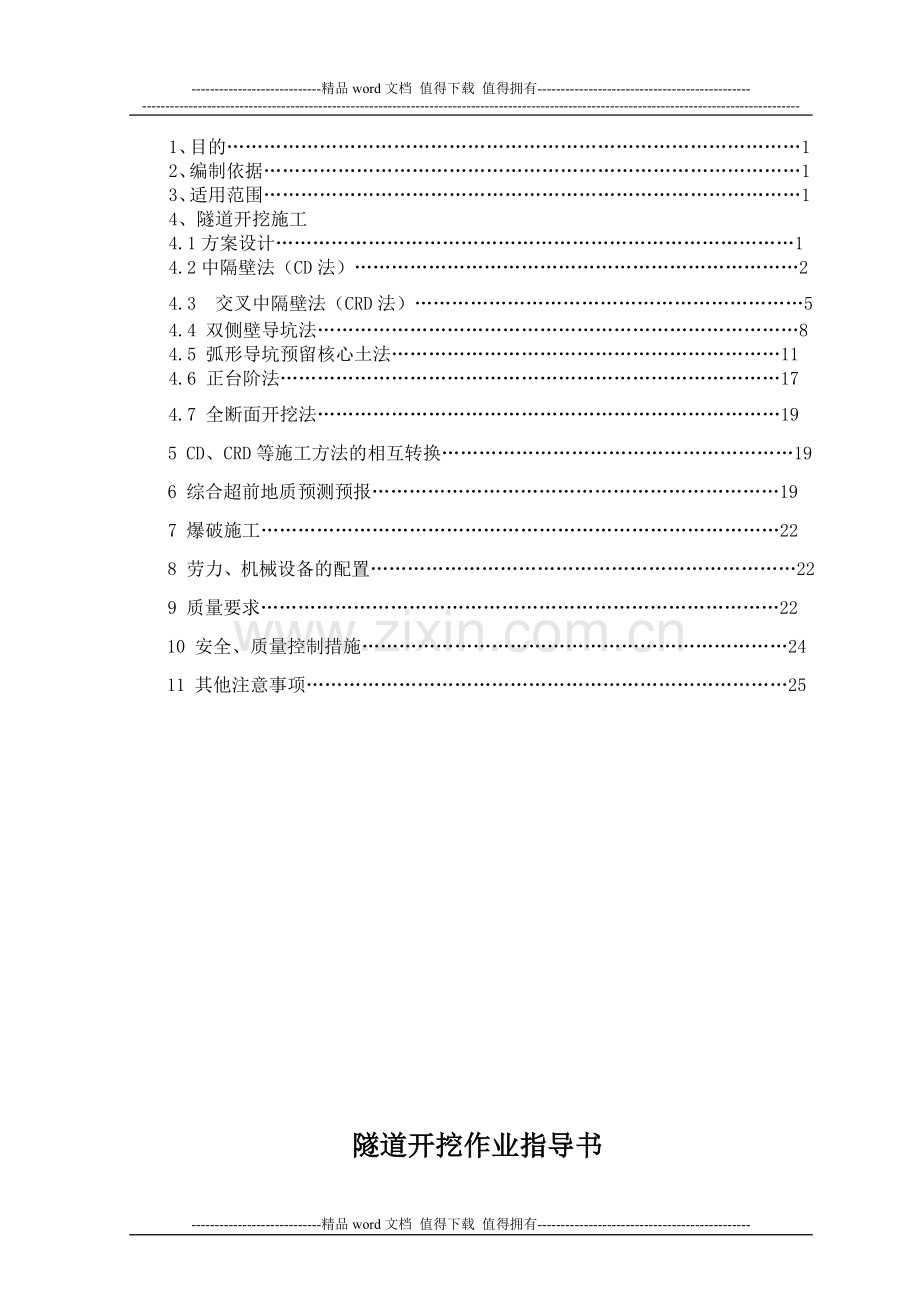

-精品word文档 值得下载 值得拥有-精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】目 录1、目的12、编制依据13、适用范围14、隧道开挖施工4.1方案设计14.2中隔壁法（CD法）24.3 交叉中隔壁法（CRD法）54.4 双侧壁导坑法84.5 弧形导坑预留核心土法114.6 正台阶法174.7 全断面开挖法195 CD、CRD等施工方法的相互转换196 综合超前地质预测预报197 爆破施工228 劳力、机械设备的配置229 质量要求2210 安全、质量控制措施2411 其他注意事项25隧道开挖作业指导书1目的明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工，尽可能地减少超挖，保证隧道的开挖作业安全、保证开挖质量。2 编制依据1、客运专线铁路隧道工程施工指南（TZ214-2005）2、客运专线铁路隧道工程施工质量验收暂行标准铁建设2005160号3、铁路隧道工程施工质量验收标准TB10417-20034、铁路隧道工程施工技术指南（TZ204-2008）5、新建贵广铁路施工图设计文件3 适用范围本作业指导书适用于时速200km/h以上客货共线铁路隧道开挖施工作业；适用于新建贵广铁路线隧道正洞及其辅助坑道的开挖施工。4 隧道开挖施工4.1 方案设计要求本线隧道按新奥法原理组织施工，并要根据不同围岩级别及周边环境选择相应工法，应根据监控量测结果，适时施作二次衬砌。黄土隧道施工严格按照“严控水、强支护、短进尺、勤量测”的原则组织施工，应特别注意地表冲沟、陷穴对隧道的影响，要加强调查和处理。石质隧道破碎带按照“先支护、后开挖、短进尺、弱爆破、快封闭、勤量测”的原则进行组织施工。隧道开挖前，首先完成洞口截水沟、洞口土方及边仰坡防护施工。洞口土方采用挖掘机配合装载机自上而下分层施工，大型自卸汽车运输，并及时做好坡面防护，开挖一段（台阶）防护一段（台阶）。洞口明洞采用明挖法施工，开挖至明暗分界线后，先施做护拱混凝土，然后施做暗洞超前大管棚，随后立即做好明洞衬砌，随后进入暗洞施工，待明洞混凝土达到设计规定的强度后及时进行明洞洞顶回填。暗洞开挖根据围岩情况级地段采用CRD法或双侧壁导坑法施工，级采用CD法或弧型导坑预留核心土法施工，每循环进尺控制在1m以内，、级及横洞、级围岩采用台阶法施工，每循环进尺控制在2.5m以内。土质隧道开挖采用人工配合挖掘机进行，出碴采用装载机配合大型或中型自卸汽车无轨运输。石质隧道采用钻爆法开挖，出碴采用装载机配合大型或中型自卸汽车无轨运输。施工通风采用管道压入式通风。在施工过程中应不断总结经验，优化工艺。加强超前地质预测、预报，加强围岩监控量测管理。根据量测结果，及时调整预留变形量及支护参数，适时施作二次衬砌，确保隧道安全。开挖方法的改变，要严格按程序申请设计变更。4.2 中隔壁法（CD法） CD法是在软弱围岩大跨度隧道中，先开挖隧道的一侧，并施作中隔壁，然后再开挖另一侧的施工方法，主要应用于双线隧道级围岩深埋硬质岩地段以及土质隧道（级围岩）地段。4.2.1 CD法施工工艺CD法施工工艺流程见图1。4.2.2 CD法施工工序说明CD法施工工序见图2。、利用上一循环架立的钢架施作隧道侧壁50超前钢花管及导坑侧壁22水平锚杆超前支护。人力配合机械开挖部，高约为6.0m，宽约为7.5m。施作部导坑周边的初期支护和临时支护，即初喷4cm厚混凝土，架立型钢钢架和I18临时钢架，并设锁脚锚杆（管），安装径向锚杆及铺设钢筋网片，复喷混凝土至设计厚度。、在滞后于部一段距离后，挖掘机开挖部，人工整修表面。导坑周边部分初喷4cm厚混凝土。接长型钢钢架和I18临时钢架，并设锁脚锚杆（管）。钻设径向锚杆并铺设钢筋网片，复喷混凝土至设计厚度。、在滞后于部一段距离后，挖掘机开挖部，人工整修表面，施作导坑周边初期支护，步骤及工序同。基底加固图1 CD法施工工艺流程图测量放线左侧拱部超前支护左侧上部开挖、出碴左侧上部、上部中隔壁初期支护、同时进行左侧下部开挖、出碴右侧拱部超前支护右侧上部开挖、出碴超前地质预报围岩监控量测围岩监控量测右侧上部、上部中隔壁初期支护、同时进行右侧下部开挖、出碴左侧下部初期支护右侧下部初期支护底部开挖、出碴，接长临时钢架仰拱初期支护拆除临时钢架、仰拱衬砌仰拱填充施工下一工序围岩监控量测、在滞后于部一段距离后，挖掘机开挖部，人工整修表面，施作导坑周边初期支护，步骤及工序同。、在滞后于部一段距离后，挖掘机开挖部。接长I18临时钢架至隧底，底部垫槽钢。、根据监控量测结果分析，待初期支护收敛后，拆除I18临时钢架。利用仰拱栈桥灌筑 部边墙基础与仰拱。、利用仰拱栈桥灌筑仰拱填充部至设计高度。、利用衬砌模板台车一次性灌注部衬砌（拱墙衬砌一次施作）。4.2.3 CD法施工控制要点上导坑、部的开挖循环进尺控制为1榀钢架间距（0.750.8m），下导坑、部的开挖可依据地质情况适当加大。导坑开挖孔径及台阶高度可根据施工机具、人员等安排进行适当调整。钢架之间纵向连接钢筋应及时施作并连接牢固。4.3 交叉中隔壁法（CRD法）CRD法是在软弱围岩大跨度隧道中，先开挖隧道一侧的一或二部分，施作部分中隔壁和横隔板，再开挖隧道另一侧的一或二部分，完成横隔板施工的施工方法，主要应用于级围岩深埋软质岩、浅埋、偏压地段以及级围岩深埋地段的施工。4.3.1 CRD法施工工艺流程CRD法施工工艺流程见图3。4.3.2 CRD法施工工序说明CRD法施工工序见图4。、 利用上一循环架立的钢架施作隧道侧壁50小导管及导坑侧壁22水平锚杆超前支护。机械开挖部，人工配合整修。必要时喷5cm厚混凝土封闭掌子面。施作部导坑周边的初期支护和临时支护，即初 喷4cm厚混凝土，架立型钢钢架和I18临时钢架，并设锁脚锚杆（管），安设I18横撑。安装径向锚杆后复喷混凝土至设计厚度。、在滞后于部一段距离后，机械开挖部，人工配合整修，必要时喷5cm厚混凝土封闭掌子面，导坑周边部分初喷4cm厚混凝土，接长型钢钢架和I18临时钢架，安装锁脚锚杆（管），安设I18横撑，钻设径向锚杆后复喷混凝土至设计厚度。、在滞后于部一段距离后，机械开挖部，人工配合整修，并施作导坑周边的初期支护，步骤及工序同。、在滞后于部一段距离后，机械开挖部，人工配合整修，并施作导坑周边的初期支护，步骤及工序同。、在滞后于部一段距离后，机械开挖部，人工配合整修。隧底周边部分初喷4cm厚混凝土。接长18临时钢架，复喷混凝土至设计厚度。拆除下部横撑，安设型钢钢架仰拱单元，使之封闭成环。左侧上部开挖、出碴图3 CRD法施工工艺流程图拆除底部临时横撑，底部开挖、出碴，接长临时钢架基底加固仰拱初期支护拆除临时钢架、仰拱衬砌仰拱填充施工下一工序围岩监控量测围岩监控量测测量放线左侧拱部超前支护左侧上部、上部中隔壁初期支护、横支撑施工同时进行左侧下部开挖、出碴右侧拱部超前支护右侧上部开挖、出碴超前地质预报围岩监控量测右侧下部初期支护,必要时架设底部横撑右侧上部、上部中隔壁初期支护、横支撑施工同时进行右侧下部开挖、出碴左侧下部初期支护,必要时架设底部横撑、根据监控量测结果分析，待初期支护收敛后，拆除I18临时钢架及上部临时横撑。利用仰拱栈桥灌筑部边墙基础与仰拱混凝土。、灌筑仰拱填充部至设计高度。、利用衬砌模板台车一次性灌注部衬砌（拱墙衬砌一次施作）。4.3.3 CRD法施工控制要点 为确保施工安全，上导坑、部的开挖循环进尺控制为1榀钢架间距（0.60.75m），下部、部的开挖可依据地质情况适当加大，部仰拱一次开挖长度依据监控量测结果、地质情况综合确定，一般不宜大于6m。中间支护系统的拆除中间支护系统的拆除时间应考虑其对后续工序的影响，通过围岩监控量测进行确定。当围岩变形达到设计允许的范围之内，并在严格考证拆除的安全性之后，方可拆除。同时要注意后续作业的及时跟进。如围岩稳定条件满足设计要求，临时支撑可在仰拱混凝土浇筑前一次性拆除，一次拆除长度依据仰拱浇筑长度确定（一般为46m）。中隔壁混凝土拆除时，要防止对初期支护系统形成大的振动和扰动。可采用风镐由上至下逐榀拆除钢支撑之间的喷射混凝土，以及临时支护与初期支护连接部位附着在钢架上的喷射混凝土，临时钢构件采用气焊烧断。 4.4 双侧壁导坑法先开挖隧道两侧的导坑，并进行初期支护，再分部开挖剩余部分的方法。该方法主要应用于级围岩浅埋、偏压及洞口地段。4.4.1 双侧壁导坑法施工工艺施工工艺流程见图5。4.4.2 双侧壁导坑法施工工序施工工序见图6。、 利用上一循环架立的钢架施作隧道侧壁50小导管及导坑侧壁22水平锚杆超前支护。机械开挖部，人工配合整修。必要时喷5cm厚混凝土封闭掌子面。施作部导坑周边的初期支护和临时支护，即初架立周边钢架，必要时设底部横撑施作锚喷支护依次开挖部喷砼封闭掌子面，施作锚喷支护，闭合成环开挖部，接长临时钢架，拆除下部横撑拆除临时钢架（56m），浇筑仰拱浇筑填充混凝土浇筑二次衬砌施作防水层监控量测开挖部，进尺同钢架间距图5 双侧壁导坑施工工艺流程图清理掌子面，测量放线开挖部，进尺同钢架间距开挖部，进尺同钢架间距喷砼封闭岩面喷砼封闭岩面施作洞身锚杆施作洞身锚杆架立钢架、临时钢架及横撑架立钢架、临时钢架及横撑锚喷支护，闭合成环施作超前支护、注浆监控量测监控量测锚喷支护，闭合成环开挖部，进尺同钢架间距超前地质预报喷4cm厚混凝土，架立型钢钢架和I18临时钢架，并设锁脚锚杆（管），安设I18横撑。安装径向锚杆后复喷混凝土至设计厚度。、在滞后于部一段距离后，机械开挖部，人工配合整修。必要时喷5cm厚混凝土封闭掌子面。导坑周边部分初喷4cm厚混凝土。接长型钢钢架和I18临时钢架，安装锁脚锚杆（管），根据实际地质情况，必要时安设I18横撑。钻设径向锚杆后复喷混凝土至设计厚度。、在滞后于部一段距离后，机械开挖部，人工配合整修，并施作导坑周边的初期支护，步骤及工序同。、在滞后于部一段距离后，机械开挖部，人工配合整修，并施作导坑周边的初期支护，步骤及工序同。、利用上一循环架立的钢架施作隧道侧壁50小导管超前支护。机械开挖部，人工配合整修。喷5cm厚混凝土封闭掌子面。导坑周边初喷4cm厚混凝土，架立拱部型钢钢架，安装径向锚杆后复喷混凝土至设计厚度。、在滞后于部一段距离后，机械开挖部，人工配合整修。喷5cm厚混凝土封闭掌子面。、在滞后于部一段距离后，机械开挖部，人工配合整修。喷5cm厚混凝土封闭掌子面。、在滞后于部一段距离后，机械开挖部，人工配合整修。隧底周边部分初喷4cm厚混凝土。接长18临时钢架，复喷混凝土至设计厚度。拆除下部横撑，安设型钢钢架仰拱单元，使之封闭成环。、根据监控量测结果分析，待初期支护收敛后，拆除I18临时钢架及上部临时横撑。利用仰拱栈桥灌筑部边墙基础与仰拱混凝土。、灌筑仰拱填充部至设计高度。（十一）、利用衬砌模板台车一次性灌注部衬砌（拱墙衬砌一次施作）。4.5 弧形导坑预留核心土法先开挖上部导坑成环形，并进行初期支护，再分部开挖剩余部分的施工方法。主要应用于级围岩、岩质较好地段的施工。4.5.1岩石隧道弧形导坑预留核心土法工艺流程见图7, 施工工序见图8。测量放线拱部超前支护上部环行开挖、出碴核心土及中部开挖、出碴中部初期支护下部开挖、出碴下部初期支护底部开挖超前地质预报仰拱填充施工下一工序上部初期支护底部初期支护仰拱围岩监控量测围岩监控量测围岩监控量测围岩监控量测上中下部进行四个循环围岩稳定性评判、修正施工方案，确定二次衬砌施作时间图7 岩石隧道弧形导坑预留核心土施工工艺流程图岩石隧道弧形导坑预留核心土施工工序说明:弧形导坑预留核心土法，将开挖断面分为上、中、下及底部四个部分逐级掘进施工。上部宜超前中部35m，中部超前下部35m，下部超前底部10m左右。为方便机械作业，上部开挖高度控制在4.5m左右，中部台阶高度也控制在4.5m左右，下部台阶控制在3.5m左右。 开挖前拱部施作42或50超前小导管对拟开挖岩体进行注浆预加固，待浆液达到一定强度后，采用小型挖掘机开挖，预留一定厚度由人工持风镐修边到位。 每一台阶开挖完成后，及时喷射4cm厚微纤维混凝土对围岩进行封闭，设立型钢钢架及锁脚锚杆，施作系统锚杆，最后铺设钢筋网，分层复喷微纤维混凝土到设计厚度，必要时各台阶设临时仰拱加强支护，完成一个开挖循环。4.5.2 黄土隧道弧形导坑预留核心土法工艺流程见图9，施工工序见图10。弧形导坑预留核心土施工工序说明：、 利用上一循环架立的钢架施作隧道侧壁50小导管。机械开挖部，人工配合整修。施作部初期支护和临时支护，即初喷4cm厚混凝土，架立钢架和18临时竖撑。钻设径向锚杆后复喷混凝土至设计厚度。、机械开挖部，人工配合整修。初喷4cm厚混凝土。接长型钢钢架，并设锁脚锚杆。钻设径向锚杆后复喷混凝土至设计厚度。、在滞后于部一段距离后，机械开挖部，人工配合整修。初喷4cm厚混凝土。接长型钢钢架，钢架基础垫设槽钢并设锁脚锚杆。钻设径向锚杆后复喷混凝土至设计厚度。、开挖部，并施作导坑周边的初期支护，步骤及工序同。、在滞后于部一段距离后，机械开挖部，人工配合整修。步骤及工序同。、根据监控量测结果分析，待初期支护收敛后，逐步拆除I18临时竖撑。开挖部。、在滞后于部一段距离后，机械开挖部，人工配合整修。、开挖隧底剩余部分部。、利用仰拱栈桥灌筑部边墙基础与仰拱及隧底填充混凝土（仰拱与填充应分次施作。、利用衬砌模板台车一次性灌注部衬砌（拱墙衬砌一次施作）。图9 黄土隧道弧形导坑预留核心土施工工艺流程围岩稳定性评判、修正施工方案，确定竖撑拆除及二次衬砌施作时间测量放线拱部超前支护上部环行开挖、出碴下导两侧开挖、支护拆除临时竖撑、中部开挖、支护仰拱开挖下部初期支护超前地质预报仰拱填充施工上部初期支护、架立临时钢架仰拱围岩监控量测下一工序围岩监控量测围岩监控量测围岩监控量测4.6 正台阶法 先开挖上半断面,待开挖至一定长度后同时开挖下半断面,上下半断面同时并进的施工方法。主要应用于正洞、级围岩及横洞、级围岩的施工。施工工艺流程见图11，施工工序见图12。超前地质预报测量放线拱部超前支护上导坑开挖、出碴围岩稳定性评判、修正施工方案，确定二次衬砌施作时间围岩监控量测上部初期支护下导坑开挖、出碴下部初期支护围岩监控量测仰拱仰拱填充施工围岩监控量测下一工序图11 台阶法施工工艺流程台阶法施工工序说明：第1部：开挖部后及时进行上台阶喷、锚、网系统支护，架设钢架并复喷砼至设计厚度，形成较稳定的承载拱。第2部：在滞后部36m后开挖部，并进行下导初期支护。第3、4部：及时施作仰拱砼、填充混凝土，及早封闭成环。第5部：根据围岩量测结果，适时施作二次衬砌。4.7 全断面开挖法采用全断面一次开挖成形的施工方法。主要应用于客运专线双线隧道、级围岩和斜井、级围岩的施工。循环进尺宜控制在34.0m。5 CD、CRD等施工方法的相互转换隧道开挖方法的合理转换，是隧道开挖作业安全的一个重要因素，在接近开挖方法变换里程时，应提前计划，确定合理的临时支撑参数。转换时应不减弱设计支撑参数。CD法与CRD法转换：CD法一般应用于黄土隧道级围岩地段，CRD法一般应用于黄土隧道级围岩地段，采用CRD法施工的开挖断面较CD法施工断面大，CRD法施工时设置临时横撑。由CD法转入CRD法施工时，中部增设临时横撑，同时CRD法临时竖撑应较CD法对应竖撑长些，以使临时钢架拱脚置于同一水平面上，便于拱脚的稳定。由CRD法转入CD法施工时，取消临时横撑，根据围岩量测结果尽早拆除CRD法施工时所设横撑，以免影响CD法施工进度。CRD法与双侧壁导坑施工转换：CRD法转为双侧壁导坑施工时，应提前调整CRD法临时横撑安装高度，使其与双侧壁导坑上部横撑位于同一高度上，从而利于后续双侧壁导坑上部的开挖作业。由双侧壁导坑转为CRD法施工时，待施工至设计里程后，继续向前按双侧壁导坑施工，同时将中部竖向临时支撑逐渐靠拢，直到过渡至CRD法。根据监控量测结果，尽早拆除双侧壁导坑施工的竖横向支撑，以免影响开挖进度。6 综合超前地质预测预报本线隧道地质情况复杂，存在黄土地质、部分隧道洞身位于地下水线以下、岩石隧道破碎带等不良地质，需结合施工地质工作予以查明。为此，要求针对本线大断面隧道与辅助坑道设置的具体情况，开展综合超前地质预测预报，成立专业的超前地质预报室，由总工程师负责，配置物探、水文、地质、试验专业工程师并配备先进的预测、预报设备和仪器，并将综合超前地质预测预报纳入施工工序。尤其是岩石隧道存在破碎带时，必须提前做好超前地质预报工作，确保隧道安全通过。针对隧道具体的工程特点，采用地貌、地质调查与地质推理相结合的方法，进行定性预测。具体采取的措施有：对开挖全过程进行综合预测、预报，方法有地质素描法(常规地质法)、超前探孔近距离预报、超前导洞预报、LDS1A陆地声纳仪预报、地质雷达中短期预报、TSP长期预测预报、红外线探水及前兆法预报等。施工中应该将几种预报手段综合运用，取长补短，相互补充和印证。综合监测结果，及时提出对不良地质的处理措施，以降低施工风险，确保工程质量和运营安全。超前地质预报若发现前方地质情况与设计不符时要及时通知设计单位到现场核实，以便及时采取有效的设计变更方案。常规地质法常规地质法适用于为近期开挖、支护提供预报（设平导时视超前正洞的长度）。开挖面围岩级别、岩性、围岩风化变质情况、节理裂隙、产状、地下水等情况进行观察和测定后，绘制地质素描图，通过开挖后利用罗盘仪、地质锤、放大镜、皮尺等简单工具对开对洞内围岩地质特征变化分析来推测开挖面前方的地质情况，据以指导施工。超前水平钻孔采用超前水平钻机钻进过程中钻速和钻碴的变化对开挖面前方较短距离内的地质情况进行判断，为提高其预报的准确度，与地质素描配套使用。通过超前钻探取芯测定含水率为主要手段确定下一步施工方案。对富水隧道应及时探明地下水的储量及分布，探水的方法主要采用钻探法。LDS1A陆地声纳仪LDS1A陆地声纳仪具有轻便、操作智能化、工作时间短、操作简单、震源用锤击、工作人员少等优点，预报时在掌子面上布置水平和铅垂方向各一条测线，标出测点位置，然后一人在激震点上用812磅锤敲击岩面，另一人用手按住检波器，用黄油耦合剂使它贴在岩面的测点位置上施测，检波器接受的震动信号记录在仪器中。各测点施测完毕后，进行内业数据处理分析和判断资料，施测时间在3050min之间。通过打印出来的时间剖面图及显示图可作地质判断及计算不良地质体的空间位置。地质雷达为提高地质预报的准确性，除采用常规地质法和陆地声纳以进行地质预报外，同时利用地质雷达进行地质超前预报，其探测范围在40m范围内，是一种非破坏型的探测技术，具有抗电磁干扰能力强，分辨率高，可现场直接提供实时剖面记录图，图象清晰直观。地质雷达主要应用于探测隐伏断层、破碎带，探测地下岩溶、洞穴，探测地层划分。7 爆破施工石质隧道的爆破作业，应采用光面爆破或预裂爆破。爆破作业应根据工程地质条件、开挖断面、开挖方法、循环进尺和爆炸材料进行钻爆设计。钻爆设计应根据爆破效果不断优化爆破参数。钻爆设计的内容包括炮眼（掏槽眼、辅助眼、周边眼）的布置、深度、斜率和数目，爆破器材、装药量和装药结构，起爆方法和爆破顺序，钻眼机具和钻眼要求等。钻爆设计土应包括炮眼布置图、周边眼装药结构图、钻爆参数表、主要经济指标和必要的说明。爆破参数应通过试验确定。当无试验条件时，可参照表1、表2选用。表1 光面爆破参数岩石类别周边眼间距E（cm）周边眼抵抗线W（cm）相对距离E/W装药集中度q（kg/m）极硬岩506055750.80.850.250.30硬岩405050600.80.850.150.25软质岩354545600.750.80.070.12表2 预裂爆破参数岩石类别周边眼间距E（cm）至内排崩落眼间距（cm）装药集中度q（kg/m）极硬岩4050400.30.4硬岩4050400.20.25软质岩3540350.070.12注：1.表中所列参数适用于炮眼深度1.04.0m,炮眼直径4050mm,药卷直径2025mm。2 当断面较小或围岩软弱、破碎或对曲线、折线开挖成形要求较高时，周边眼间距E应取较小值。3 周边眼抵抗线W值在一般情况下均应大于周边眼间距E值。软岩在取较小E值时，W值应适当增大。4 E/W：软岩取小值，硬岩及断面小时取大值。5 表列装药集中度q为2号岩石硝铵炸药，选用其它类型炸药时，应修正。周边眼应沿隧道开挖轮廓线布置，保证开挖断面符合设计要求，硬岩开眼位置在轮廓线上，软岩可向内偏510cm。底板和仰拱底面采用预留光爆层爆破，级围岩段的中心水沟应与隧底光爆层同时爆破成形。辅助眼交错均匀布置在周边眼和掏槽眼之间，力求爆破出的石块块度适合装碴需要。周边炮眼与辅助炮眼的眼底应在同一垂直面上，掏槽炮眼加深1020cm。当开挖面凹凸较大时，应按实际情况调整炮眼深度，使周边眼和辅助眼眼底在同一垂直面上。炸药可选用岩石硝铵炸药和乳化炸药。8 劳力、机械设备的配置人员、机械设备应结合隧道开挖方法、工期要求进行合理配置。配套的生产能力应为均衡施工能力的1.21.5倍。隧道单口施工，根据开挖方法配置1台大型挖掘机或2台小型挖掘机平行作业，另备1台装载机进行装碴施工，大型自卸汽车不宜少于4辆， 20m3/min空压机一般不应少于3台（黄土隧道不宜少于2台）。根据客运专线大断面的特点，每工班开挖作业人员不宜少于20人。9 质量要求9.1 验收规范客运专线铁路隧道工程施工质量验收暂行标准铁建设2005160号9.2 分项验收标准9.2.1 主控项目隧道开挖断面的中线和高程必须符合设计要求。 检验数量：施工单位每一开挖循环检查一次；监理单位按施工单位检查数量的10%平行检验。检验方法：采用仪器测量。隧道开挖应严格控制欠挖。当围岩完整、石质坚硬时，岩石个别突出部分（每1m2不大于0.1m2）侵入衬砌应小于5cm。拱脚和墙脚以上内断面严禁欠挖。检验数量：施工单位、监理单位每一开挖循环检查一次。检验方法：施工单位采用自动断面仪测量等仪器测量周边轮廓断面，绘断面图与设计断面核对；监理单位见证测量，现场核对开挖断面。洞身开挖中，应在每一次开挖后及时观察、描述开挖面地层的层理、节理、裂隙结构状况、岩体的软硬程度、出水量大小等，核对设计地质情况，判断围岩稳定性。检验数量：施工、监理单位每一开挖循环检查一次。检验方法：施工单位进行工程地质观察和描述；监理单位见证检查。 光面爆破或预裂爆破钻眼前，应根据钻爆设计图准确标出炮眼位置，钻孔时应按钻爆设计要求严格控制炮眼的间距、深度和角度。掏槽眼的眼口间距和深度允许偏差为5cm。周边眼的间距允许偏差为5cm，外插角应符合钻爆设计要求，眼底不应超出开挖轮廓线15cm。检验数量：施工单位每一开挖循环检查全部掏槽眼和10个周边眼；监理单位按施工单位检查数量的20%见证检查。检查方法：测量。隧底开挖轮廓和底部高程应符合设计要求。隧底范围石质坚硬时，岩石个别突出部分（每1m2不大于0.1m2）侵入衬砌应小于5cm。检验数量：施工单位、监理单位每一开挖循环检查一次。检验方法：施工单位用仪器测量底部高程，绘断面图与设计断面核对；监理单位见证测量，核对开挖断面。隧底开挖后应及时核对隧底地质情况。当需要进行加固处理时，应符合设计要求。检验数量：施工单位、监理单位每处检查一次。检验方法：施工单位进行地质描述；监理单位见证检查。9.2.2 一般项目光面爆破或预裂爆破的炮眼痕迹保存率，硬岩不应小于80%，中硬岩不应小于60%，并在开挖轮廓面上均匀分布。检验数量：施工单位每一开挖循环检查一次。检验方法：对照钻爆设计资料，观察、计数检验炮眼痕迹保存率。水沟开挖位置、基底高程应符合设计要求，靠边墙的水沟应与边墙基础同时开挖、一次成型。检验数量：施工单位每一开挖循环检查一次。检验方法：观察、仪器测量。10 安全、质量控制措施 加强对技术及施工人员的培训，提高全体参建人员的安全、质量意识。岩石隧道坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则，黄土隧道施工严格按照“先探测、管超前、非爆破、严控水、短进尺、强支护、勤量测、早衬砌”的原则组织施工。严格按照设计文件规定的开挖方法进行施工，否则应按照变更程序申请改变施工方案。在隧道开挖前，对隧道地表中线附近范围进行勘察，对地表冲沟、深井、滑塌、陷穴、地表附着物等不良地质情况进行统计，并按里程桩号逐一登记、拍照，尤其是隧道下穿高速公路等大型构筑物地段，施工中应加强监控量测工作，严格按设计方案施工，确保隧道安全、顺利通过。每循环进行测量放样，严格控制超欠挖。定期对测量控制点进行检查、复核，避免由于隧底下沉、上鼓、不均匀变形及人工或机械碰撞等原因对控制点的损害。边墙、仰拱或底板等的地基承载力必须满足设计要求。软弱地基处理方法和施工质量应符合设计要求。隧底开挖前应进行施工工艺设计。开挖后应按设计要求的量测项目及频率进行围岩量测，及时反馈量测信息。隧道开挖中，应在每次开挖后及时观察、描述围岩裂隙结构状况、岩体软硬程度、出水量大小，核对设计情况，判断围岩的稳定性。土质隧道在开挖过程中，尽量减少挖掘机对隧道边沿的开挖，应采用人工风镐对隧道周边进行修整，减少对围岩的扰动，避免侧壁或拱顶掉块现象。拱脚、墙角应预留30cm人工开挖，严禁超挖。土质隧道拱墙脚严禁被水浸泡。开挖完毕后，应尽早对围岩进行支护封闭，减少围岩暴露的时间。制定安全施工应急预案，日常做好应急物资储备。洞口工程施工，宜避开雨季和严寒季节。洞口施工前，应先检查边、仰坡以上山坡稳定情况，清除悬石，处理危石，施工期间实施不间断监测和防护。黄土隧道施工应做好洞顶、洞门及洞口防排水系统。洞门及洞内排水沟应进行铺砌，砂浆抹面，防止地表水及施工用水下渗，影响结构安全。地层含水量大时，上台阶掌子面附近宜开挖横向水沟，将水引至隧道中部纵向排水沟排出洞外，以免浸泡拱脚。必要时应配合井点降水等措施将地下水位降至隧道二次衬砌底部以下，确保施工顺利进行。隧道明洞段施工时，边仰坡应分层分段开挖，并按设计及时做好防护。临时边仰坡应进行适当放坡。明洞段因地基加固等施工的振动可能造成边坡失稳时，应预先在边坡上设置观测桩进行监测，并派专人检查边坡的稳定情况。发现边坡有开裂、变形现象时，应立即对边坡体进行加固处理，确保安全后方可继续进行施工。爆破作业时，所有人员应撤离至不受有害气体、振动及飞石伤害的安全地点。安全地点至爆破工作面的距离，在独头坑道内不应小于200m，当采用全断面开挖时，应根据爆破方法与装药量计算确定安全距离。当相对开挖工作面相距40m时，两端施工应加强联系，统一指挥。当两开挖工作面相距1015m时，应从一端开挖贯通。设置放炮前的安全检查员，及时检查现场的安全情况，以确定是否可以起爆，爆破后经专职安全员检查，排除瞎炮等安全隐患后，其他人员方可进入施工现场。11 其他注意事项暗洞分部开挖时，在满足设计规范及安全质量要求的前提下，应尽量采用适合机械化作业的施工工艺，分部尺寸划分合理，各分部尽量平行作业，从而达到快速施工的目的。弃碴时要由专人指挥、堆放整齐、边坡平整，弃碴场需设置挡墙。施工过程中杜绝随意倾倒弃碴和弃土。施工完毕后，对弃碴场及时平整，并做好绿化、防护，避免水土流失。隧道在整个施工过程中，作业环境应符合下列职业健康及安全标准：A空气中氧气含量，按体积计不得小于20%；B粉尘永许浓度，每立方空气中含有10%以上的游离二氧化硅的粉尘不得大于2mg，每立方空气中含有10%以下的游离二氧化硅的矿物性粉尘不得大于4mg；C有害气体最高允许浓度：a 一氧化碳的最高允许浓度为30mg/m3，在特殊情况下，施工人员必须进入工作面时，浓度可为100mg/m3，但工作时间不得大于30min；b 二氧化碳按体积计不得大于0.5%；c 氮氧化物（换算成NO2）为5mg/m3以下；C 隧道内气温不得高于28；D 隧道内噪声不得大于90Db。施工独头掘进长度超过150m时，应采取机械通风，确保洞内每人供应3 m3/min的新鲜空气。便道及施工现场要注意撒水防尘，减少对周围环境的破坏。隧道施工作业地段必须保证足够的照明。不安全因素较大的地段应加大照度。在主要交通道路、洞内抽水机站应设置安全照明，漏电地段照明应采用防水灯头和灯罩。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54-精品word文档 值得下载 值得拥有-
