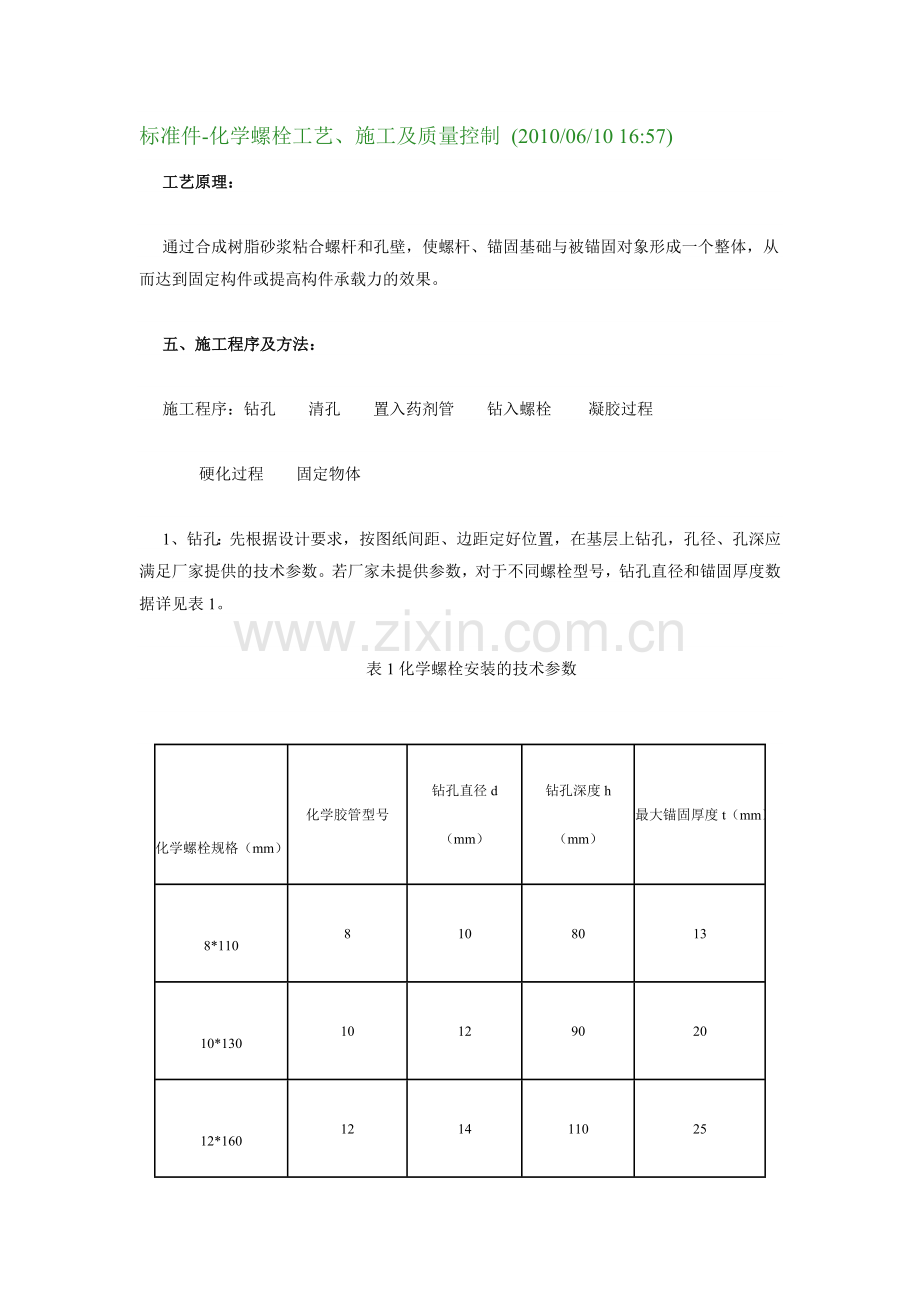

标准件-化学螺栓工艺、施工及质量控制 (2010/06/10 16:57)
工艺原理：
通过合成树脂砂浆粘合螺杆和孔壁，使螺杆、锚固基础与被锚固对象形成一个整体，从而达到固定构件或提高构件承载力的效果。
五、施工程序及方法：
施工程序：钻孔 清孔 置入药剂管 钻入螺栓 凝胶过程
硬化过程 固定物体
1、钻孔：先根据设计要求，按图纸间距、边距定好位置，在基层上钻孔，孔径、孔深应满足厂家提供的技术参数。若厂家未提供参数，对于不同螺栓型号，钻孔直径和锚固厚度数据详见表1。
表1 化学螺栓安装的技术参数
化学螺栓规格（mm）
化学胶管型号
钻孔直径d
（mm）
钻孔深度h
（mm）
最大锚固厚度t（mm）
8*110
8
10
80
13
10*130
10
12
90
20
12*160
12
14
110
25
14*180
14
16
125
30
16*190
16
18
125
35
18*230
18
22
150
45
20*260
20
25
170
55
22*280
22
26
190
65
24*300
24
28
210
80
30*380
30
35
280
110

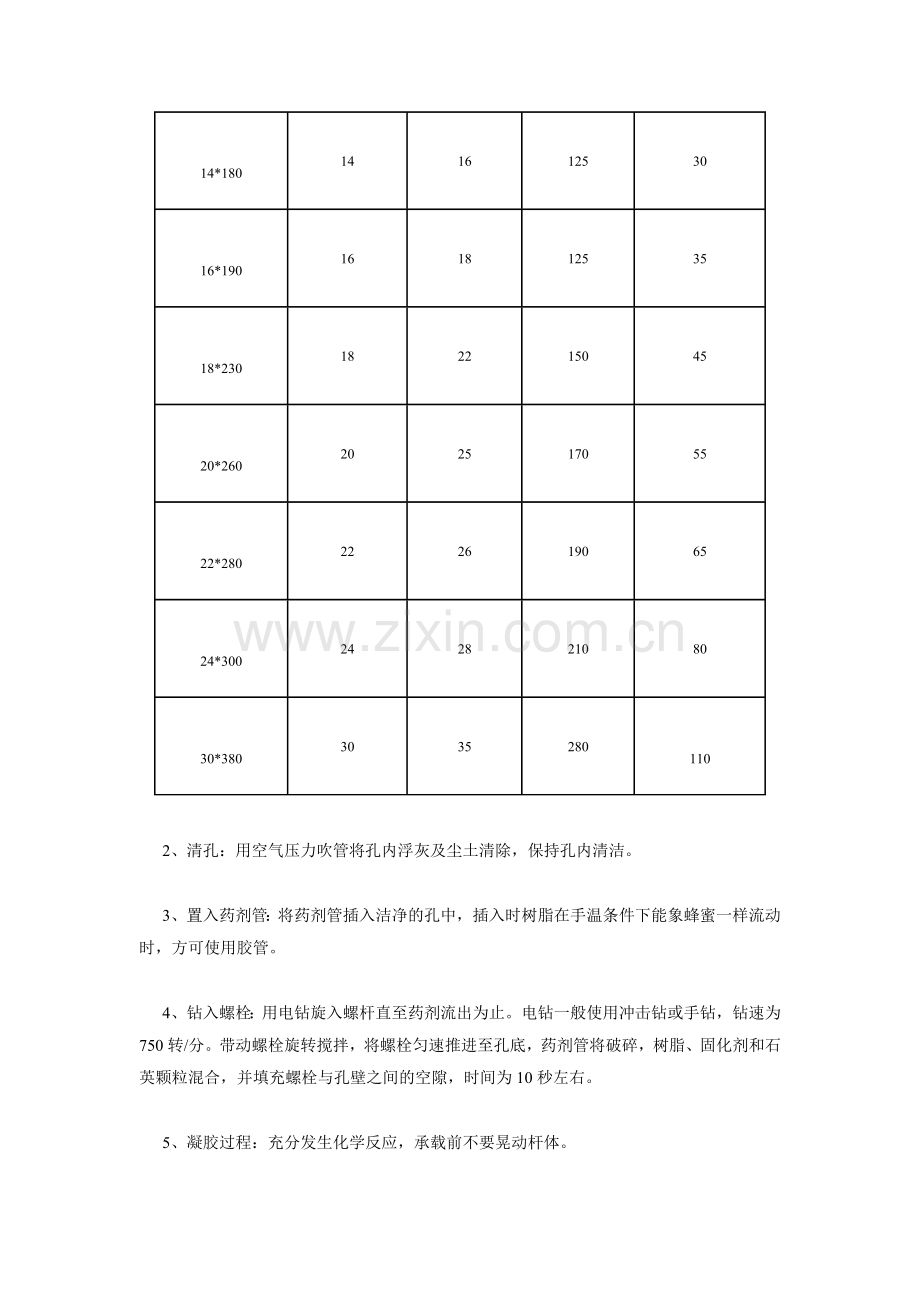

2、清孔：用空气压力吹管将孔内浮灰及尘土清除，保持孔内清洁。
3、置入药剂管：将药剂管插入洁净的孔中，插入时树脂在手温条件下能象蜂蜜一样流动时，方可使用胶管。
4、钻入螺栓：用电钻旋入螺杆直至药剂流出为止。电钻一般使用冲击钻或手钻，钻速为750转/分。带动螺栓旋转搅拌，将螺栓匀速推进至孔底，药剂管将破碎，树脂、固化剂和石英颗粒混合，并填充螺栓与孔壁之间的空隙，时间为10秒左右。
5、凝胶过程：充分发生化学反应，承载前不要晃动杆体。
6、硬化过程：取下安装工具等待药剂硬化，使化学反应时间达到表2要求。
表2 固化时间表
温度
-5-0℃
0-5℃
5-10℃
10-20℃
20-25℃
25-30℃
时间
5小时
2小时
1小时
45分钟
20分钟
15分钟
7、固定物体：待药剂完全硬化后，加上垫圈及六角螺母将埋件的钢板（或其它固定件）固定。安装图详见图1。
图1 化学螺栓安装图
六、质量要求及控制
1、钻孔时最好使用与螺栓相匹配的钻头，并不得损伤钢筋。
2、在施工之前，必须对螺栓作材料力学性能试验，经试验合格后，方可现场使用。
3、在现场施工应做螺栓现场应用条件确定试验，来源：皮带螺栓 标准件 钢模卡 平键 弹簧 混凝土减水剂以充分检验承载能力。试验不仅在低强度混凝土中进行，也要在高强度混凝土中进行。在测试中，其允许荷载、相应间距、边距构件厚度按生产厂的说明栽入螺栓。试验采用轴心拉力、剪力及拉剪组合力，从而确定荷载方向对承载力的影响。
4、清孔时必须将孔内尘土及浮灰清理干净。
5、药管在冬施时，应提前对其进行保温处理，以保证药管在插入钻孔时有足够的流动性（在手温时，树脂象蜂蜜一样流动）。
6、螺杆必须用电钻旋入，不许直接敲入。
7、钻孔内不得有积水。
标签：标准件 化学螺栓 工艺 施工 质量控制
