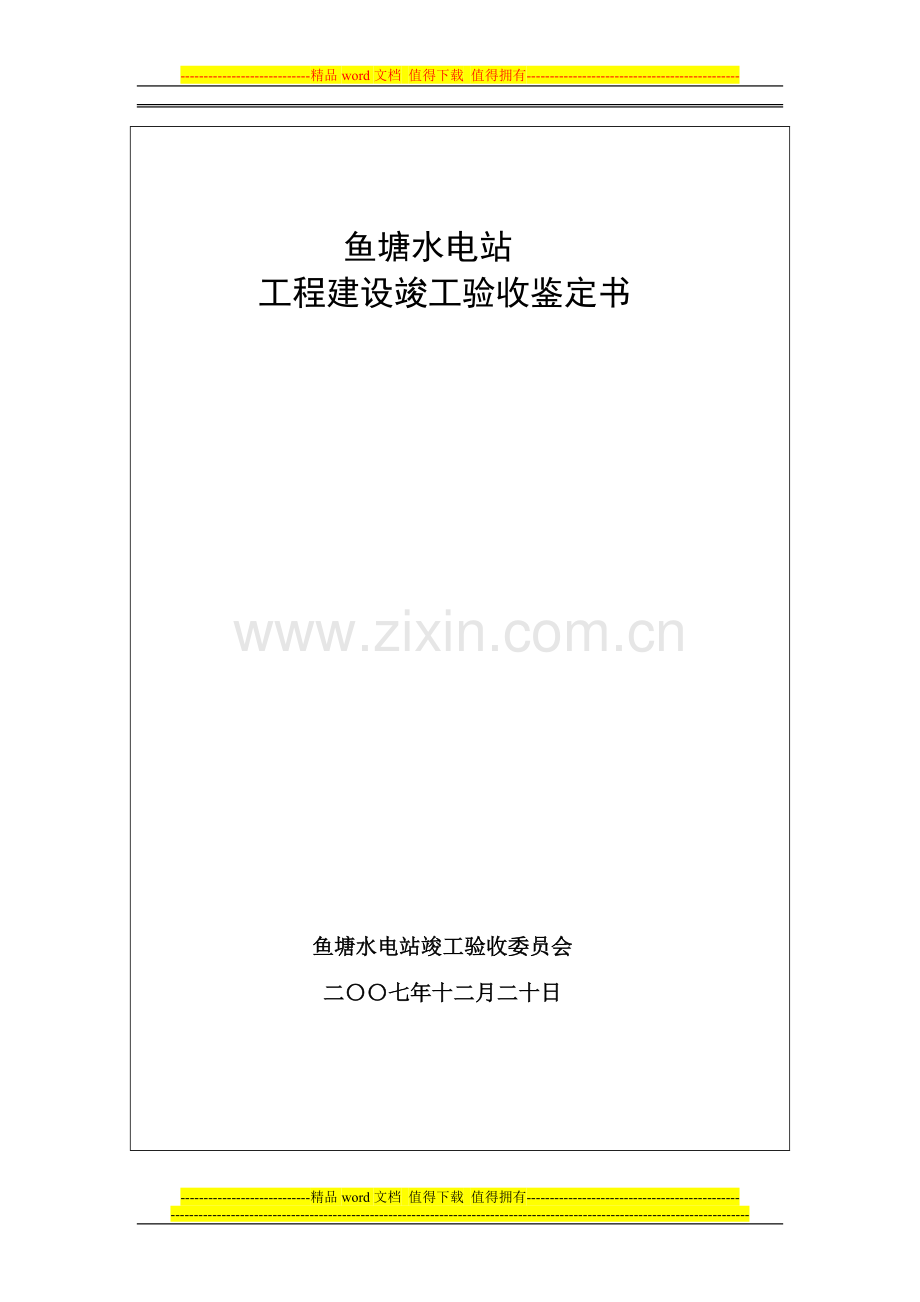

竣工验收报告-模板.doc_第1页
第1页 / 共14页

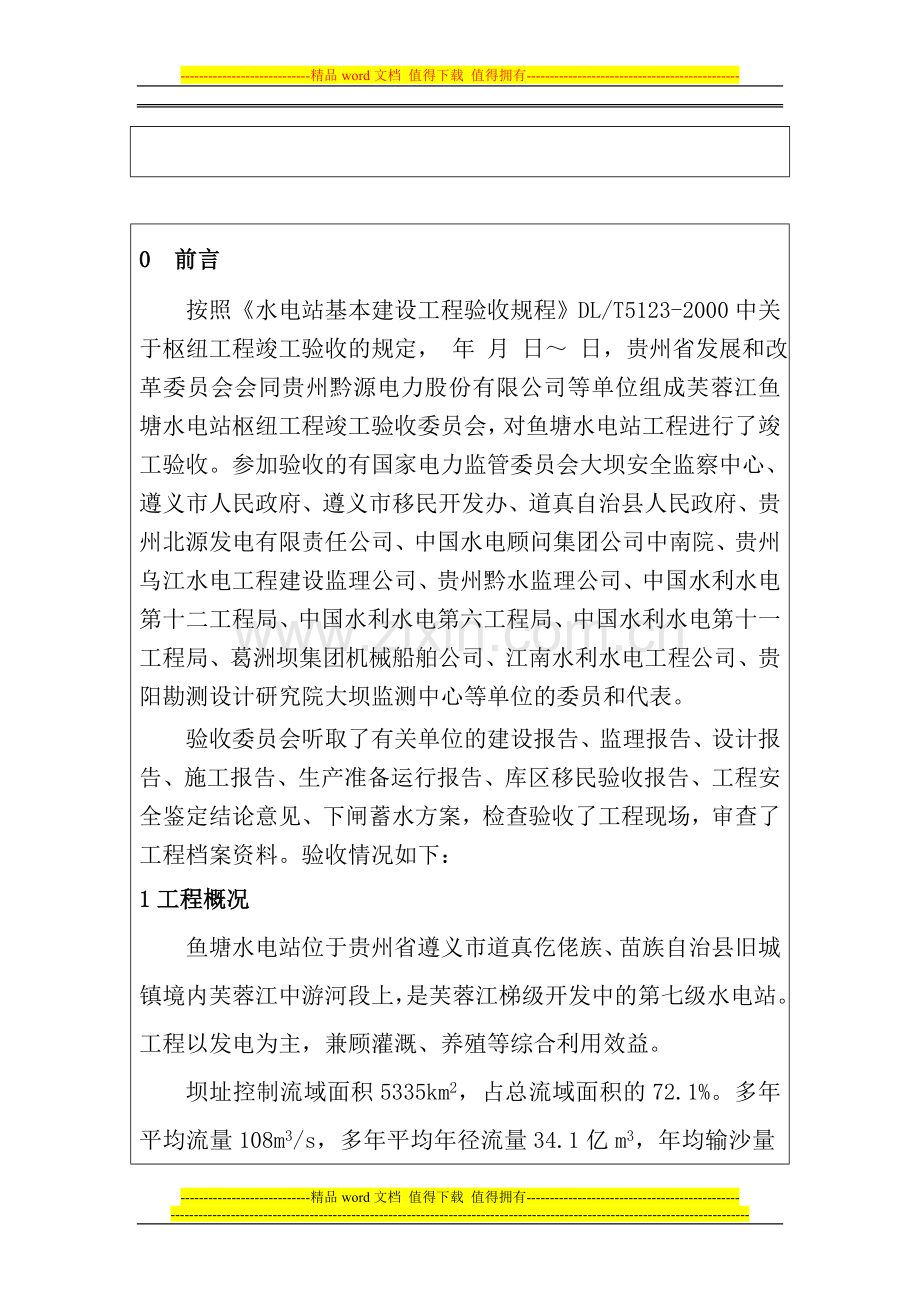

竣工验收报告-模板.doc_第2页
第2页 / 共14页
竣工验收报告-模板.doc_第3页
第3页 / 共14页
竣工验收报告-模板.doc_第4页
第4页 / 共14页
竣工验收报告-模板.doc_第5页
第5页 / 共14页
点击查看更多>>
资源描述

1、-精品word文档 值得下载 值得拥有-鱼塘水电站工程建设竣工验收鉴定书 鱼塘水电站竣工验收委员会 二七年十二月二十日 0 前言按照水电站基本建设工程验收规程DL/T5123-2000中关于枢纽工程竣工验收的规定, 年 月 日 日,贵州省发展和改革委员会会同贵州黔源电力股份有限公司等单位组成芙蓉江鱼塘水电站枢纽工程竣工验收委员会,对鱼塘水电站工程进行了竣工验收。参加验收的有国家电力监管委员会大坝安全监察中心、遵义市人民政府、遵义市移民开发办、道真自治县人民政府、贵州北源发电有限责任公司、中国水电顾问集团公司中南院、贵州乌江水电工程建设监理公司、贵州黔水监理公司、中国水利水电第十二工程局、中国水

2、利水电第六工程局、中国水利水电第十一工程局、葛洲坝集团机械船舶公司、江南水利水电工程公司、贵阳勘测设计研究院大坝监测中心等单位的委员和代表。验收委员会听取了有关单位的建设报告、监理报告、设计报告、施工报告、生产准备运行报告、库区移民验收报告、工程安全鉴定结论意见、下闸蓄水方案,检查验收了工程现场,审查了工程档案资料。验收情况如下:1工程概况鱼塘水电站位于贵州省遵义市道真仡佬族、苗族自治县旧城镇境内芙蓉江中游河段上,是芙蓉江梯级开发中的第七级水电站。工程以发电为主,兼顾灌溉、养殖等综合利用效益。坝址控制流域面积5335km2,占总流域面积的72.1%。多年平均流量108m3/s,多年平均年径流量

3、34.1亿m3,年均输沙量185万T,年均含沙量0.522kg/m3。水库正常蓄水位EL465.0,死水位EL455.0,总库容1.224亿m3,调节库容0.357亿m3,库容系数1.05%,属周调节水库。正常蓄水时,水库面积3.908Km2,回水长度28.9Km。电站装机容量75MW(237.5MW),保证出力11.39MW,年发电量3.128亿kW.h,年利用小时4171h。本工程属等(大2)型工程。枢纽工程主要由钢筋砼面板堆石坝、左岸开敞式溢洪道、右岸发电引水系统、地面厂房及开关站工程等建筑物构成。拦河大坝和溢洪道为2级建筑物;发电引水系统、厂房枢纽为3级建筑物。混凝土面板堆石坝最大坝高

4、75.5m,坝顶高程472.50m,坝顶宽8.0m,坝轴线长182.0m,河床趾板建基面高程397.00m,最大坝底宽213m。坝顶上游设“L”型混凝土防浪墙,顶部高程473.50m。上游坝坡1:1.4,下游坝坡按大坝填筑之需,布置“之”字形上坝公路,坝坡按1:1.25接上坝公路,综合坡比1:1.67。下游堆石排水棱体顶部平台高程410.00m,平台宽5.0m。坝体填筑料分8个填筑区,从上游至下游依次为:盖重区(1B),上游铺盖区(1A),垫层区(2A),特殊垫层区(2B),过渡区(3A),主堆石区(3B),下游堆石区1(3D),下游堆石区2(3C)和护坡区(P)。岸边式溢洪道紧靠左岸坝肩布置

5、,中心线与坝轴线夹角85,由进水渠、闸室、泄槽和消力池等部分组成。进水渠底板高程439.5m,底宽51.5m。右导墙兼作大坝趾墙,最大高度38.5m。闸室为分离式,长33.4m、宽57.5m、高32.5m38.5m;内设3孔泄洪闸,孔口尺寸14.5m16.0m(宽高),堰顶高程449.0m。泄槽呈矩形,长120m,净宽51.5m,槽身由山岩开挖而成,3孔泄洪闸共用一槽。消力池长130m,底板高程402.0m,下游端设消能坎,坎顶宽3.0m,坎顶高程414.0m,消力池后接50.0m长混凝土及干砌块石护坦。引水发电系统布置在右岸,单机单洞,共2条洞,由进水口、引水隧洞和压力钢管组成。进水口位于右

6、岸坝轴线上游约40m处,为岸塔式,顶部高程472.50m,底板高程444.0m,上游面与底板垂直布置,喇叭口段上游侧设一中墩,将每孔进水口分成2孔。进口设拦污栅、检修闸门和事故闸门。两条引水隧洞内径4.8m,洞长分别为171.8m和165.6m,洞轴线间距17m,平面上呈平行布置,引水至厂房水轮发电机组。厂区枢纽布置在右岸,主变紧靠安装场右侧布置,开关站布置在导流洞出口右侧山坡上。主厂房平面尺寸为58.42m19.2m47.35m(长宽高),安装两台混流式水轮发电机组。 鱼塘水电站枢纽工程由贵州北源发电有限责任公司(以下简称北源公司)筹资兴建。工程于2003年7月进场准备,11月导流工程破土开

7、工,12月引水发电系统工程开工;2004年2月大坝及溢洪道工程开工。2004年9月16日实现大江截流。2005年9月26日,通过工程蓄水安全鉴定和验收。10月5日工程下闸蓄水;2005年10月28日,水电站首台机投入商业运行;2006年2月28日,第二台机组投入商业运行,至此,本枢纽的主体工程基本建成。2 工程建设情况2.1建设依据1988年道真县委托中南勘测设计研究院进行鱼塘水电站原可行性研究,1989年6月中南院完成了原可行性研究报告,同年11月,贵州省计委组织了审查。1991年10月,水利水电规划设计总院会同长江水利委员会、贵州省计委、四川省计委,对芙蓉江干流(小河口至江口)规划进行了审

8、查,同意芙蓉江干流分10级开发。2003年4月,北源公司委托中南院继续承担鱼塘水电站的勘测设计工作。中南院于2003年8月编制了贵州省芙蓉江鱼塘水电站可行性研究报告(中间成果)。2003年9月,北源公司组织专家对该报告进行了评审。中南院在评审的基础上作了补充完善,2003年12月编制了贵州省芙蓉江鱼塘水电站可性行研究报告。2004年9月,贵州省发改委以黔发改能源2004926号文对鱼塘水电站工程项目建议书作了批复。2005年2月7日,贵州省发改委以黔发改能源2005134号文对芙蓉江鱼塘水电站项目核准申请报告作了批复,同意该电站核准建设。2.2建设过程 2003年11月4日,导流洞工程开工建设

9、;2004年2月1日,大坝及溢洪道土建工程开工建设;2004年9月16日,实现大江截流;2004年12月28日,开始大坝土石填筑;2005年4月1日,开始大坝面板混凝土浇筑;2005年 10月5 日,导流洞下闸蓄水;2005年10月28日,第一台机组投产发电;2006年2月28日,第二台机组投产发电;2007年3月底,完成了溢洪道消力池底板的修复;2007年10月,通过工程竣工安全鉴定。2.3工程建设管理体制贵州北源电力股份有限公司为工程建设项目法人。中国水电顾问集团中南勘测设计研究院为工程的勘测和设计单位。中国水利水电建设工程咨询中南公司承担大坝、溢洪道及砂石骨料、混凝土拌和系统土建标监理;

10、贵州乌江水电工程建设监理有限责任公司承担机电安装标监理;贵州黔水工程监理有限责任公司承担导流洞、引水发电系统和厂房标监理。承担鱼塘水电站土建工程施工和金结制作安装以及监测的单位有:中国水利水电第十二工程局承担大坝、溢洪道标施工;中国水利水电第六工程局承担导流洞、引水发电系统标施工;中国水利水电第十一工程局承担人工砂石骨料和混凝土拌和系统的建设、运行、管理;江南水利水电工程公司承担防渗帷幕灌浆、溢洪道闸墩及左岸边坡预应力锚素施工;中国水利水电第九工程局承担机电安装标施工;葛州坝集团机械有限公司承担金属结构制造和安装;中国水电顾问集团贵阳勘测设计研究院科研所承担大坝、溢洪道原型观测系统施工和安装;

11、中国水利水电第九工程局科研所承担业主和监理单位委托的混凝土及施工原材料的试验及检测工作。鱼塘水电站工程建设实行项目法人负责制、建设监理制、招标投标制和合同管理制,项目实行“小业主、大监理、招投标、总价承包、建管结合”的管理模式,符合国家基本建设有关规定。2.4 施工中主要问题处理情况经过对南家槽料场和苦唐料场在环境影响、施工安全和建设成本的等方面的分析比较和论证,选择左岸上游距坝体约0.7km的苦唐料场作为鱼塘水电站主体工程用石料的主要料场,其他作为备用料场。主料场经调整后,不但减少了料石开采对周围环境的影响,有力的降低了安全风险和料石运输成本,同时保证了大坝料石需用的强度,从而确保了2005

12、年10月大坝下闸蓄水和首台机组并网发电的既定目标。取得了明显的社会效益和较好的经济效益。为保持厂房尾水渠下游河道原有生态环境,降低下游河床高程,促使行洪顺畅,对厂房尾水渠和溢洪道消力池下游河道进行疏浚,其范围为尾水渠下游长约700m,宽约150200m,挖除原有鱼塘沙洲的大部分。开挖后河道底部平均在EL408.00左右,开挖总量达到26.0万余m3。已于2006年1月30日全部完成,对河道两岸边坡进行防冲抗滑治理。消力池左边坡因多方面原因向下滑动,对左边坡滑动体采用上部减载、排水,下部压脚,增设锚索,锚索之间浇筑钢筋砼连系梁等综合治理措施,有效地扼制了该边坡滑动,确保了溢洪道施工的安全。溢洪道

13、泄槽、消力池底板及边墙砼施工完成后,对阻止滑坡体继续滑动起到了压脚阻滑的重要作用。综合测斜孔的观测资料分析认为:泄槽、消力池左边坡目前处于相对稳定状态。 2006年5月上旬发生的洪水,入库流量3924.8m3/s,溢洪道最大泄洪流量为3506.9 m3/s。泄洪历时167小时。造成泄槽部分底板被破坏,冲毁的单块底板最大面积150 m2,总水毁面积950 m2,冲坑最大深度7.0m,2006年7月2007年3月,组织进行了该水毁段的处理,目前运行正常。2.5 完成工程量及投资情况鱼塘水电站工程共完成土石方开挖178.3万m3, 土石方填筑104.6万m3;混凝土浇筑25.36万m3,钢筋制安70

14、00t,帷幕灌浆17667.8m,固结灌浆6104m,金属结构制作安装 1486.5t,单机容量为37.5MW水轮发电机组2台套。鱼塘水电站批准概算总投资为 亿元,其中资本金 亿元,银行贷款 亿元,其中农行贷款 亿元,中行贷款 亿元。鱼塘水电站已完成投资 亿元,工程总投资能控制在国家批准的概算内。3 初期运行和工程效益3.1 安全及设备可靠性指标截止到2008年7月19日,实现连续安全运行1000天,没发生责任性机组强迫停运和人身轻伤、二类障碍、火警及以上安全事故。继电保护装置和自动装置投入率及正确动作率均为100%。3.2 发电指标截止到2008年7月19日,自发电以来总累计完成发电量6.3

15、1亿kwh 。其中2005年完成发电量0.31亿kwh,2006年完成发电量 1.92亿kwh,2007年完成发电量2.73 亿kwh,2008年已发电1.35亿kwh。3.3 水工建筑物运行情况2006年5月9日,闸门最大开度12.0m(3孔同时开启),最大泄洪流量3506.9m3/s,其间发现水流异常。6月3日下午,对消力池抽水检查发现底板被冲坏,经现场测量,冲坑深度约7m,泄槽第五段(溢0+084.00溢0+099.00)右边墙底板下部淘空最大水平深度3m4m。水毁底板位于桩号溢0+074.00溢0+114.00段。水毁处理工程范围为桩号溢0+069.00溢0+129.00,长60m,宽

16、37.5m。于2006年6月开始,2007年3月底全部完成,主要包括一期临时保护修补、底板二期永久性修复。枢纽工程经两年运行, 并经受了2007年正常蓄水位的考验,经现场检查及安全监测资料表明水工建筑物运行正常。4 竣工安全鉴定及质量监督结论4.1 竣工安全鉴定结论竣工安全鉴定工作由国家电力监管委员会大坝安全监察中心组织进行,鉴定工作从2006年4月开始至2007年10月结束。鉴定结论为:“鱼塘水电站枢纽布置合理;防洪标准符合规范要求;各建筑物设计符合规范要求;工程施工质量总体满足设计要求;水库运行最高水位已超过正常蓄水位,各建筑物运行正常;本工程是安全的,具备竣工验收条件。”4.2 质量监督

17、结论工程质量监督工作由国家电力公司水电建设工程质量监督总站组织进行。贵州省水电建设工程质量监督中心站代表总站负责了具体工作。竣工质量监督结论为:“鱼塘水电工程建设符合国家关于基建程序的有关规定,工程建设实行项目法人负责制、建设监理制、招标投标制和合同管理制。工程设计及招标选择的监理、施工(安装)单位和金属结构、机电设备供应厂商资质均满足国家有关规定。工程质量管理体系健全,体系运行正常。工程设计符合国家强制性标准及现行规程规范。枢纽工程已按设计完工,工程缺陷已处理,工程施工质量合格,满足设计要求,工程质量处于受控状态。工程已经经历二个汛期的考验,枢纽运行正常,机电设备各系统运行正常,机组性能指标

18、满足设计要求。综上所述,引子渡水电工程已经具备枢纽工程竣工验收条件,同意引子渡水电工程枢纽工程竣工验收。”4.3存在的问题及建议(1)运行单位应根据设计提出的溢洪道工作闸门运行要求,经原型试验观察后完善运行规程。(2)应加强坝体变形变形、渗流监测和止水、面板(趾板)裂缝等的检查和处理。(3)应加强溢洪道及其边坡监测和检查,特别是消力池底板的检查,发现问题及时处理。(4)建议编制厂房防洪预案,汛期加强厂区排水检查。5 结论鱼塘水电站工程建设程序符合国家有关规定,枢纽工程已按批准的设计全部完建,工程质量满足设计和规范要求。枢纽工程经两个洪水期的考验,最高库水位已经达到正常蓄水位,水工建筑物和机组设

19、备运行情况正常,机组各项性能指标均满足设计要求,已通过竣工安全鉴定和竣工质量监督检查,验收委员会同意通过引子渡水电站枢纽工程竣工验收。附:建设工程竣工验收工程明细表竣工验收组人员签名验收组职 务姓 名 工作单位职称职务组 长副组长成 员 建设单位项目负责人: 建设单位法定代表人:(单位公章) 提示:建设单位对竣工验收的工程质量全面负责竣工验收标准工程竣工验收意见及结论 验收组组长: 日 期:附:1、参建施工单位工程竣工报告2、勘察、设计单位工程质量检查报告3、监理单位工程质量评估报告本页为作品封面,下载后可以自由编辑删除,欢迎下载! 精 品文档1【精品word文档、可以自由编辑!】-精品word文档 值得下载 值得拥有-
