钢筋混凝土排水管
管体构造尺寸与配筋设计图册
管截面配筋设计分册

Ⅲ级管配筋设计

分发号：

××××××××有限企业
二○○七年七月

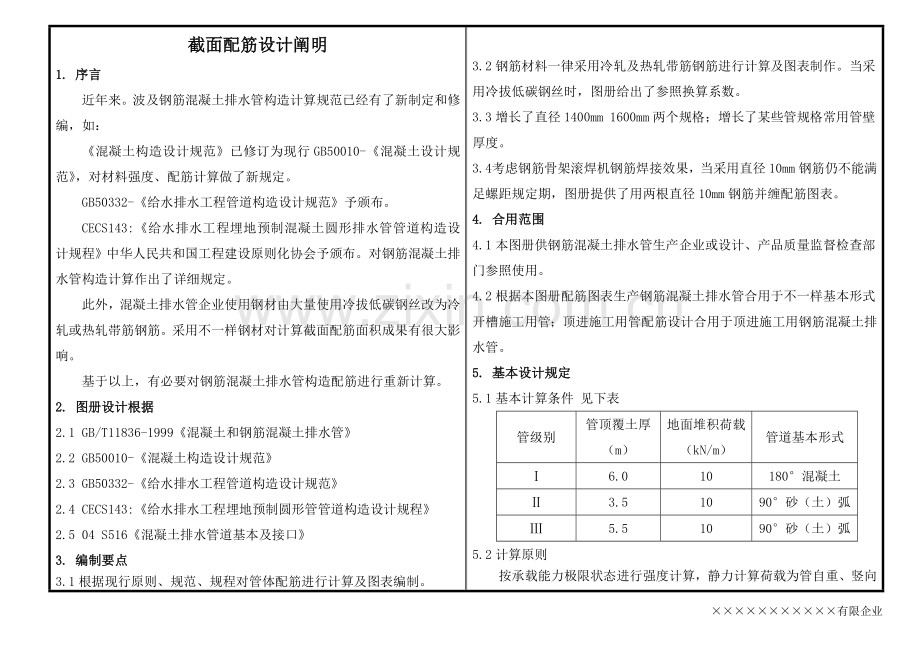

截面配筋设计阐明
1. 序言
近年来。波及钢筋混凝土排水管构造计算规范已经有了新制定和修编，如：
《混凝土构造设计规范》已修订为现行GB50010-《混凝土设计规范》，对材料强度、配筋计算做了新规定。
GB50332-《给水排水工程管道构造设计规范》予颁布。
CECS143:《给水排水工程埋地预制混凝土圆形排水管管道构造设计规程》中华人民共和国工程建设原则化协会予颁布。对钢筋混凝土排水管构造计算作出了详细规定。
此外，混凝土排水管企业使用钢材由大量使用冷拔低碳钢丝改为冷轧或热轧帯筋钢筋。采用不一样钢材对计算截面配筋面积成果有很大影响。
基于以上，有必要对钢筋混凝土排水管构造配筋进行重新计算。
2. 图册设计根据
2.1 GB/T11836-1999《混凝土和钢筋混凝土排水管》
2.2 GB50010-《混凝土构造设计规范》
2.3 GB50332-《给水排水工程管道构造设计规范》
2.4 CECS143:《给水排水工程埋地预制圆形管管道构造设计规程》
2.5 04 S516《混凝土排水管道基本及接口》
3. 编制要点
3.1根据现行原则、规范、规程对管体配筋进行计算及图表编制。

3.2钢筋材料一律采用冷轧及热轧带筋钢筋进行计算及图表制作。当采用冷拔低碳钢丝时，图册给出了参照换算系数。
3.3增长了直径1400mm 1600mm两个规格；增长了某些管规格常用管壁厚度。
3.4 考虑钢筋骨架滚焊机钢筋焊接效果，当采用直径10mm钢筋仍不能满足螺距规定期，图册提供了用两根直径10mm钢筋并缠配筋图表。
4. 合用范围
4.1本图册供钢筋混凝土排水管生产企业或设计、产品质量监督检查部门参照使用。
4.2根据本图册配筋图表生产钢筋混凝土排水管合用于不一样基本形式开槽施工用管；顶进施工用管配筋设计合用于顶进施工用钢筋混凝土排水管。
5. 基本设计规定
5.1基本计算条件 见下表
管级别
管顶覆土厚
（m）
地面堆积荷载（kN/m）
管道基本形式
Ⅰ
6.0
10
180°混凝土
Ⅱ
3.5
10
90°砂（土）弧
Ⅲ
5.5
10
90°砂（土）弧
5.2计算原则
按承载能力极限状态进行强度计算，静力计算荷载为管自重、竖向
×××××××××××有限企业
土压力、侧向土压力、管内水重、堆积荷载等。进行强度计算时按
CECS143:规程确定各分项系数。
管断面内层钢筋按受弯构件计算；
管断面外层钢筋按大偏心受压构件计算；
按正常使用极限状态验算裂缝，容许最大裂缝宽度Wmax≤0.2mm。
5.3材料强度
混凝土强度级别取C30，轴心抗压设计强度ft＝14.3N/mm2；轴心抗拉原则强度ftk=2.01N/mm2。
冷轧及热轧带筋钢筋原则强度fyk=550N/mm2，抗拉设计强度
fy=360N/mm2。
5.4管壁厚＜100mm管子可配单层筋，环向钢筋中心位置应在距离管内表面五分之二管壁厚处（2/5×t）
管壁厚≥100mm管子，应配双层钢筋，其内、外环向钢筋净保护层为20mm。对于直径1000mm、管壁厚为100mmⅠ级管经验证明，也可用单层筋。
5.5钢筋骨架按滚焊机焊接成型计算。钢筋骨架两端环向钢筋应 1～2圈，最大螺距不不不不小于150mm。
5.6纵向钢筋直径原则上应与环向环向钢筋一致，但在环向钢筋直径不不小于5mm时，为保证钢筋骨架纵向刚度，也取5mm。
纵向钢筋根数按GB/T11836-1999原则规定：
滚焊机成型钢筋骨架相邻纵向间距不得不不不小于400mm，并不得少于6根。本设计采用6、8、12、16、24、32根系列，实际生产中可随
滚焊机设置，但必要满足GB/T11836-1999原则中纵向钢筋间距规定。
纵向钢筋两端混凝土净保护层为10mm。
6. 图册内容
6.管规格
除国标规定直径200～3000mm 21个规格外，又增长了1400、1600两规格。
管壁厚
Ⅰ级管取最小，推荐及1/10×t三种壁厚（直径2400以上含国标Ⅱ、Ⅲ级管规定值）；对于小直径管又增长了常用管壁厚。
Ⅱ、Ⅲ级管取国标规定最小管壁厚；直径2400、2600、2800、3000mm管又增长了1/10×t壁厚。
6.2图表
每个级别、每种规格管分管参数、配筋图表两幅。分别给出了混凝土用量、管重量、配筋面积、钢筋骨架几何尺寸及钢筋用量。
6.3根据04S 516《混凝土排水管道基本及接口》图册，综合了Ⅰ、Ⅱ、Ⅲ级管在混凝土基本、砂（或土）基本时不一样支承角度条件下容许覆土厚度、管道顶进施工容许覆土厚（见附录二，排水管实际工程条件）。
7. 图册应用
7.1图册中给出各项数据都是按每米管长计算，将图表中数据乘以实际管长（米）即可得出产品实际应用数据。
7.2实用中假如所用钢筋直径与图册不一致时，可根据表中给出最小
×××××××××××有限企业

配筋面积重新计算每米管长钢筋根数，并核算裂缝；假如使用冷拔低
碳钢丝，考虑其设计强度为320N/mm2，低于冷轧或热轧带筋钢筋强度，
钢筋用量增长，增长量首先按冷轧钢筋与冷拔低碳钢丝设计强度比值即
360/320=1.125，乘图册给出配筋面积，再按管道构造计算规程给定公式核算裂缝开展宽度，一般都要提高钢筋用量直至计算裂缝宽度
≤0.2mm为止
7.3实用中假如混凝土强度级别高于C30，一般钢筋用量不作调整。按计算成果分析，当混凝土级别为C40时，钢筋用量可减少3％。
7.4钢筋骨架设保护层卡，其形状、数量分布不作详细规定。可按行间隔约500mm、两行交错分布考虑。
7.5 表中钢筋用量只是环向钢筋与纵向钢筋计算用量，不波及两端密绕两环增长值和辅助钢筋用量。
8. 用于顶进施工管截面配筋
为适应管道顶进施工用管需要，本图册给出了用于顶进施工钢筋混凝土排水管截面配筋设计图表。混凝土设计强度采用C40。
在图册附录中给出了顶进施工用管控制顶力和管口局部加强钢筋配置参照图。

×××××××××××有限企业

L
D0
D1
t
t
管断面示意图

管节计算指标 管节计算长度 每米
管内径
D0
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
混凝土用量
最小配筋面积（mm2）
钢筋用量
（kg）
管重量
（kg）
外压荷载 （kN）
（m3）
（kg）
内层
外层
裂缝
破环
200
30
260
0.022
52
130.7
—
1.6
54
19
29
35
270
0.026
62
116.2
—
1.6
65

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D200
钢筋混凝土排水管
图号
D200E
页号
3—01
×××××××××××有限企业
钢筋骨架环截面
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
10
纵向筋
钢筋骨架环
内径
t
t
D1
D0
钢筋骨架纵剖面
环向钢筋螺距
·
·

管节计算配筋指标 管节配筋计算长度 每米
管内径
Do
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
骨架
层位
环向筋
纵向筋
钢筋
用量
（kg）
直径
（mm）
环内径
（mm）
环数
（环）
螺距
（mm）
重量
（kg）
直径
（mm）
根数
（根）
重量
（kg）
200
30
260
单层
3
221
18.5
54.1
0.7
5
6
0.9
1.6
35
270
单层
3
225
16.4
60.8
0.7
5
6
0.9
1.6

阐明：
1. 采用冷轧（或热轧）带筋钢筋。钢筋骨架为滚焊机焊接成型。
2.《冷轧带筋钢筋》性能应满足GB13788-原则规定。
3.《钢筋混凝土用热轧带筋钢筋》性能应满足GB1499-1998原则规定。
4. 钢筋骨架两端应平缠密绕2环，两端混凝土保护层为10毫米。
5. 纵向钢筋根数容许按钢筋骨架滚焊机设定而变化，但必要满足GB/T11836-1999有关规定。
编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D200
钢筋混凝土排水管配筋
图号
D200F
页号
3—02
×××××××××××有限企业

L
D0
D1
t
t
管断面示意图

管节计算指标 管节计算长度 每米
管内径
D0
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
混凝土用量
最小配筋面积（mm2）
钢筋用量
（kg）
管重量
（kg）
外压荷载 （kN）
（m3）
（kg）
内层
外层
裂缝
破环
300
30
360
0.031
75
300.0
—
3.3
78
29
44
35
370
0.037
88
249.8
—
2.9
92
40
380
0.043
103
219.2
—
2.7
107

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D300
钢筋混凝土排水管
图号
D300E
页号
3—03
×××××××××××有限企业
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
10
纵向筋
钢筋骨架环
内径
t
t
D1
D0
钢筋骨架纵剖面
钢筋骨架环截面
环向钢筋螺距
·
·

管节计算配筋指标 管节配筋计算长度 每米
管内径
Do
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
骨架
层位
环向筋
纵向筋
钢筋
用量
（kg）
直径
（mm）
环内径
（mm）
环数
（环）
螺距
（mm）
重量
（kg）
直径
（mm）
根数
（根）
重量
（kg）
300
30
360
单层
4
320
23.9
41.9
2.4
5
6
0.9
3.3
35
370
单层
4
324
19.9
50.3
2.0
5
6
0.9
2.9
40
380
单层
4
328
17.5
57.3
1.8
5
6
0.9
2.7
阐明：
1. 采用冷轧（或热轧）带筋钢筋。钢筋骨架为滚焊机焊接成型。
2.《冷轧带筋钢筋》性能应满足GB13788-原则规定。
3.《钢筋混凝土用热轧带筋钢筋》性能应满足GB1499-1998原则规定。
4. 钢筋骨架两端应平缠密绕2环，两端混凝土保护层为10毫米。
5. 纵向钢筋根数容许按钢筋骨架滚焊机设定而变化，但必要满足GB/T11836-1999有关规定。
编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D300
钢筋混凝土排水管配筋
图号
D300F
页号
3—04
×××××××××××有限企业

L
D0
D1
t
t
管断面示意图

管节计算指标 管节计算长度 每米
管内径
D0
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
混凝土用量
最小配筋面积（mm2）
钢筋用量
（kg）
管重量
（kg）
外压荷载 （kN）
（m3）
（kg）
内层
外层
裂缝
破环
400
40
480
0.055
133
404.5
—
5.2
138
39
59
45
490
0.063
151
350.1
—
4.7
157

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D400
钢筋混凝土排水管
图号
D400E
页号
3—05
×××××××××××有限企业
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
10
纵向筋
钢筋骨架环
内径
t
t
D1
D0
钢筋骨架纵剖面
钢筋骨架环截面
环向钢筋螺距
·
·

管节计算配筋指标 管节配筋计算长度 每米
管内径
Do
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
骨架
层位
环向筋
纵向筋
钢筋
用量
（kg）
直径
（mm）
环内径
（mm）
环数
（环）
螺距
（mm）
重量
（kg）
直径
（mm）
根数
（根）
重量
（kg）
400
40
480
单层
5
427
20.6
48.5
4.3
5
6
0.9
5.2
45
490
单层
5
431
17.8
56.0
3.8
5
6
0.9
4.7
阐明：
1. 采用冷轧（或热轧）带筋钢筋。钢筋骨架为滚焊机焊接成型。
2.《冷轧带筋钢筋》性能应满足GB13788-原则规定。
3.《钢筋混凝土用热轧带筋钢筋》性能应满足GB1499-1998原则规定。
4. 钢筋骨架两端应平缠密绕2环，两端混凝土保护层为10毫米。
5. 纵向钢筋根数容许按钢筋骨架滚焊机设定而变化，但必要满足GB/T11836-1999有关规定。
编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D400
钢筋混凝土排水管配筋
图号
D400F
页号
3—06
×××××××××××有限企业

L
D0
D1
t
t
管断面示意图

管节计算指标 管节计算长度 每米
管内径
D0
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
混凝土用量
最小配筋面积（mm2）
钢筋用量
（kg）
管重量
（kg）
外压荷载 （kN）
（m3）
（kg）
内层
外层
裂缝
破环
500
50
600
0.086
207
511.4
—
8.1
216
49
74
55
610
0.096
230
453.7
—
7.4
240

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D500
钢筋混凝土排水管
图号
D500E
页号
3—07
×××××××××××有限企业

·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
10
纵向筋
钢筋骨架环
内径
t
t
D1
D0
钢筋骨架纵剖面
钢筋骨架环截面
环向钢筋螺距
·
·

管节计算配筋指标 管节配筋计算长度 每米
管内径
Do
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
骨架
层位
环向筋
纵向筋
钢筋
用量
（kg）
直径
（mm）
环内径
（mm）
环数
（环）
螺距
（mm）
重量
（kg）
直径
（mm）
根数
（根）
重量
（kg）
500
50
600
单层
6
534
18.1
55.3
6.8
6
6
1.3
8.1
55
610
单层
6
538
16.1
62.3
6.1
6
6
1.3
7.4

阐明：
1. 采用冷轧（或热轧）带筋钢筋。钢筋骨架为滚焊机焊接成型。
2.《冷轧带筋钢筋》性能应满足GB13788-原则规定。
3.《钢筋混凝土用热轧带筋钢筋》性能应满足GB1499-1998原则规定。
4. 钢筋骨架两端应平缠密绕2环，两端混凝土保护层为10毫米。
5. 纵向钢筋根数容许按钢筋骨架滚焊机设定而变化，但必要满足GB/T11836-1999有关规定。
编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D500
钢筋混凝土排水管配筋
图号
D500F
页号
3—08
×××××××××××有限企业

L
D0
D1
t
t
管断面示意图

管节计算指标 管节计算长度 每米
管内径
D0
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
混凝土用量
最小配筋面积（mm2）
钢筋用量
（kg）
管重量
（kg）
外压荷载 （kN）
（m3）
（kg）
内层
外层
裂缝
破环
600
60
720
0.124
290
620.5
—
11.7
311
60
90

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D600
钢筋混凝土排水管
图号
D600E
页号
3—09
×××××××××××有限企业

·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
10
纵向筋
钢筋骨架环
内径
t
t
D1
D0
钢筋骨架纵剖面
钢筋骨架环截面
环向钢筋螺距
·
·

管节计算配筋指标 管节配筋计算长度 每米
管内径
Do
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
骨架
层位
环向筋
纵向筋
钢筋
用量
（kg）
直径
（mm）
环内径
（mm）
环数
（环）
螺距
（mm）
重量
（kg）
直径
（mm）
根数
（根）
重量
（kg）
600
60
720
单层
6
642
22.0
45.5
9.9
6
8
1.8
11.7

阐明：
1. 采用冷轧（或热轧）带筋钢筋。钢筋骨架为滚焊机焊接成型。
2.《冷轧带筋钢筋》性能应满足GB13788-原则规定。
3.《钢筋混凝土用热轧带筋钢筋》性能应满足GB1499-1998原则规定。
4. 钢筋骨架两端应平缠密绕2环，两端混凝土保护层为10毫米。
5. 纵向钢筋根数容许按钢筋骨架滚焊机设定而变化，但必要满足GB/T11836-1999有关规定。

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D600
钢筋混凝土排水管配筋
图号
D600F
页号
3—10
×××××××××××有限企业

L
D0
D1
t
t
管断面示意图

管节计算指标 管节计算长度 每米
管内径
D0
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
混凝土用量
最小配筋面积（mm2）
钢筋用量
（kg）
管重量
（kg）
外压荷载 （kN）
（m3）
（kg）
内层
外层
裂缝
破环
700
70
840
0.169
406
732.0
—
15.5
423
67
100

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D700
钢筋混凝土排水管
图号
D700E
页号
3—11
×××××××××××有限企业

·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
10
纵向筋
钢筋骨架环
内径
t
t
D1
D0
钢筋骨架纵剖面
钢筋骨架环截面
环向钢筋螺距
·
·

管节计算配筋指标 管节配筋计算长度 每米
管内径
Do
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
骨架
层位
环向筋
纵向筋
钢筋
用量
（kg）
直径
（mm）
环内径
（mm）
环数
（环）
螺距
（mm）
重量
（kg）
直径
（mm）
根数
（根）
重量
（kg）
700
70
840
单层
6
750
25.9
38.6
13.7
6
8
1.8
15.5

阐明：
1. 采用冷轧（或热轧）带筋钢筋。钢筋骨架为滚焊机焊接成型。
2.《冷轧带筋钢筋》性能应满足GB13788-原则规定。
3.《钢筋混凝土用热轧带筋钢筋》性能应满足GB1499-1998原则规定。
4. 钢筋骨架两端应平缠密绕2环，两端混凝土保护层为10毫米。
5. 纵向钢筋根数容许按钢筋骨架滚焊机设定而变化，但必要满足GB/T11836-1999有关规定。

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D700
钢筋混凝土排水管配筋
图号
D700F
页号
3—12
×××××××××××有限企业

L
D0
D1
t
t
管断面示意图

管节计算指标 管节计算长度 每米
管内径
D0
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
混凝土用量
最小配筋面积（mm2）
钢筋用量
（kg）
管重量
（kg）
外压荷载 （kN）
（m3）
（kg）
内层
外层
裂缝
破环
800
80
960
0.221
531
845.9
—
20.4
553
77
115

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级8400
钢筋混凝土排水管
图号
D800E
页号
3—13
×××××××××××有限企业

·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
10
纵向筋
钢筋骨架环
内径
t
t
D1
D0
钢筋骨架纵剖面
钢筋骨架环截面
环向钢筋螺距
·
·

管节计算配筋指标 管节配筋计算长度 每米
管内径
Do
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
骨架
层位
环向筋
纵向筋
钢筋
用量
（kg）
直径
（mm）
环内径
（mm）
环数
（环）
螺距
（mm）
重量
（kg）
直径
（mm）
根数
（根）
重量
（kg）
800
80
960
单层
7
857
22.0
45.5
18.0
7
8
2.4
20.4

阐明：
1. 采用冷轧（或热轧）带筋钢筋。钢筋骨架为滚焊机焊接成型。
2.《冷轧带筋钢筋》性能应满足GB13788-原则规定。
3.《钢筋混凝土用热轧带筋钢筋》性能应满足GB1499-1998原则规定。
4. 钢筋骨架两端应平缠密绕2环，两端混凝土保护层为10毫米。
5. 纵向钢筋根数容许按钢筋骨架滚焊机设定而变化，但必要满足GB/T11836-1999有关规定。

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D800
钢筋混凝土排水管配筋
图号
D800F
页号
3—14
×××××××××××有限企业

L
D0
D1
t
t
管断面示意图

管节计算指标 管节计算长度 每米
管内径
D0
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
混凝土用量
最小配筋面积（mm2）
钢筋用量
（kg）
管重量
（kg）
外压荷载 （kN）
（m3）
（kg）
内层
外层
裂缝
破环
900
90
1080
0.280
672
962.2
—
26.7
699
87
130

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D900
钢筋混凝土排水管
图号
D900E
页号
3—15
×××××××××××有限企业
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
10
纵向筋
钢筋骨架环
内径
t
t
D1
D0
钢筋骨架纵剖面
钢筋骨架环截面
环向钢筋螺距
·
·
·
·
·
·

管节计算配筋指标 管节配筋计算长度 每米
管内径
Do
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
骨架
层位
环向筋
纵向筋
钢筋
用量
（kg）
直径
（mm）
环内径
（mm）
环数
（环）
螺距
（mm）
重量
（kg）
直径
（mm）
根数
（根）
重量
（kg）
900
90
1080
单层
7
965
25.0
40.0
23.1
7
12
3.6
26.7

阐明：
1. 采用冷轧（或热轧）带筋钢筋。钢筋骨架为滚焊机焊接成型。
2.《冷轧带筋钢筋》性能应满足GB13788-原则规定。
3.《钢筋混凝土用热轧带筋钢筋》性能应满足GB1499-1998原则规定。
4. 钢筋骨架两端应平缠密绕2环，两端混凝土保护层为10毫米。
5. 纵向钢筋根数容许按钢筋骨架滚焊机设定而变化，但必要满足GB/T11836-1999有关规定。

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D900
钢筋混凝土排水管配筋
图号
D900F
页号
3—16
×××××××××××有限企业

L
D0
D1
t
t
管断面示意图

管节计算指标 管节计算长度 每米
管内径
D0
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
混凝土用量
最小配筋面积（mm2）
钢筋用量
（kg）
管重量
（kg）
外压荷载 （kN）
（m3）
（kg）
内层
外层
裂缝
破环
1000
100
1200
0.345
829
747.5
492.1
40.5
864
94
141

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D1000
钢筋混凝土排水管
图号
D1000E
页号
3—17
×××××××××××有限企业
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
内层筋环
内径
t
t
D1
钢筋骨架纵剖面
钢筋骨架环截面
外层环筋螺距
·
·
·
·
·
·
内层环筋螺距
·
·
·
·
·
·
·
·
·
·
·
外层纵向筋
内层纵向筋
外层筋环
内径
·
·
·
·
·
·
·
·
·
D0

管节计算配筋指标 管节配筋计算长度 每米
管内径
Do
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
骨架
层位
环向筋
纵向筋
钢筋
用量
（kg）
直径
（mm）
环内径
（mm）
环数
（环）
螺距
（mm）
重量
（kg）
直径
（mm）
根数
（根）
重量
（kg）
1000
100
1200
内层
7
1040
19.4
51.6
19.3
7
12
3.6
40.5
外层
7
1146
12.8
78.2
14.0
7
12
3.6

阐明：
1. 采用冷轧（或热轧）带筋钢筋。钢筋骨架为滚焊机焊接成型。
2.《冷轧带筋钢筋》性能应满足GB13788-原则规定。
3.《钢筋混凝土用热轧带筋钢筋》性能应满足GB1499-1998原则规定。
4. 钢筋骨架两端应平缠密绕2环，两端混凝土保护层为10毫米。
5. 纵向钢筋根数容许按钢筋骨架滚焊机设定而变化，但必要满足GB/T11836-1999有关规定。
编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D1000
钢筋混凝土排水管配筋
图号
D1000F
页号
3—18
×××××××××××有限企业

L
D0
D1
t
t
管断面示意图

管节计算指标 管节计算长度 每米
管内径
D0
（mm）
管壁厚
t
（mm）
管外径
D1
（mm）
混凝土用量
最小配筋面积（mm2）
钢筋用量
（kg）
管重量
（kg）
外压荷载 （kN）
（m3）
（kg）
内层
外层
裂缝
破环
1100
110
1320
0.418
1003
800.2
500.0
45.5
1045
108
162

编制
年 月 日
校核
年 月 日
同意
年 月 日
Ⅲ级D1100
钢筋混凝土排水管
图号
D1100E
页号
3—19
×××××××××××有限企业
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
内层筋环
内径
t
t
D1
钢筋骨架纵剖面
钢筋骨架环截面
外层环筋螺距
·
·
·
·
·
·
内层环筋螺距
·
·
·
·
