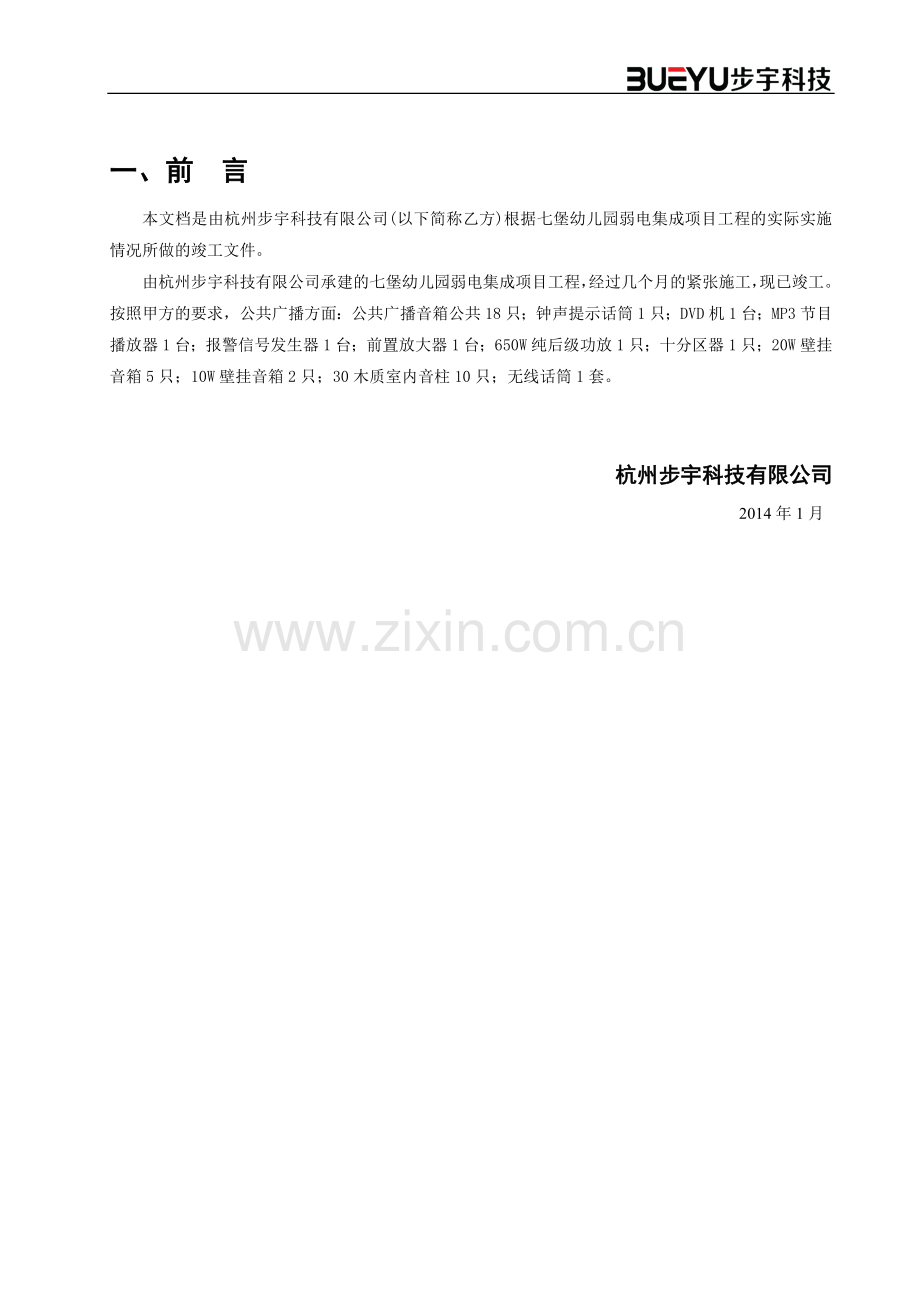

一、前 言
本文档是由杭州步宇科技有限公司(以下简称乙方)根据七堡幼儿园弱电集成项目工程的实际实施情况所做的竣工文件。
由杭州步宇科技有限公司承建的七堡幼儿园弱电集成项目工程，经过几个月的紧张施工，现已竣工。按照甲方的要求，公共广播方面：公共广播音箱公共18只；钟声提示话筒1只；DVD机1台；MP3节目播放器1台；报警信号发生器1台；前置放大器1台；650W纯后级功放1只；十分区器1只；20W壁挂音箱5只；10W壁挂音箱2只；30木质室内音柱10只；无线话筒1套。

杭州步宇科技有限公司
2014年1月

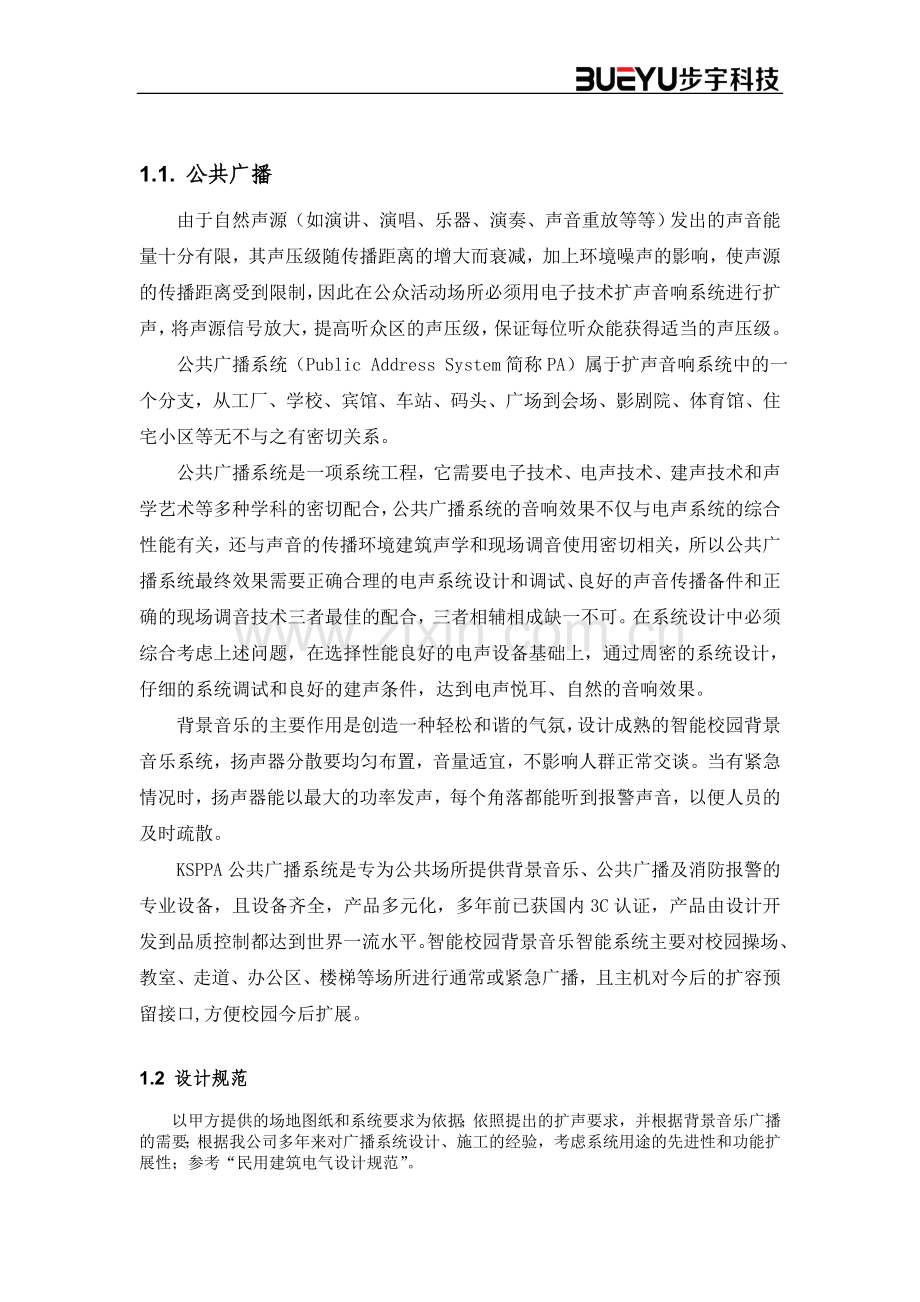

1.1. 公共广播
由于自然声源（如演讲、演唱、乐器、演奏、声音重放等等）发出的声音能量十分有限，其声压级随传播距离的增大而衰减，加上环境噪声的影响，使声源的传播距离受到限制，因此在公众活动场所必须用电子技术扩声音响系统进行扩声，将声源信号放大，提高听众区的声压级，保证每位听众能获得适当的声压级。
公共广播系统（Public Address System简称PA）属于扩声音响系统中的一个分支，从工厂、学校、宾馆、车站、码头、广场到会场、影剧院、体育馆、住宅小区等无不与之有密切关系。
公共广播系统是一项系统工程，它需要电子技术、电声技术、建声技术和声学艺术等多种学科的密切配合，公共广播系统的音响效果不仅与电声系统的综合性能有关，还与声音的传播环境建筑声学和现场调音使用密切相关，所以公共广播系统最终效果需要正确合理的电声系统设计和调试、良好的声音传播备件和正确的现场调音技术三者最佳的配合，三者相辅相成缺一不可。在系统设计中必须综合考虑上述问题，在选择性能良好的电声设备基础上，通过周密的系统设计，仔细的系统调试和良好的建声条件，达到电声悦耳、自然的音响效果。
背景音乐的主要作用是创造一种轻松和谐的气氛，设计成熟的智能校园背景音乐系统，扬声器分散要均匀布置，音量适宜，不影响人群正常交谈。当有紧急情况时，扬声器能以最大的功率发声，每个角落都能听到报警声音，以便人员的及时疏散。
KSPPA公共广播系统是专为公共场所提供背景音乐、公共广播及消防报警的专业设备，且设备齐全，产品多元化，多年前已获国内3C认证，产品由设计开发到品质控制都达到世界一流水平。智能校园背景音乐智能系统主要对校园操场、教室、走道、办公区、楼梯等场所进行通常或紧急广播，且主机对今后的扩容预留接口,方便校园今后扩展。
1.2 设计规范
以甲方提供的场地图纸和系统要求为依据；依照提出的扩声要求，并根据背景音乐广播的需要；根据我公司多年来对广播系统设计、施工的经验，考虑系统用途的先进性和功能扩展性；参考“民用建筑电气设计规范”。
《工业企业通信设计规范》GBJ42-81
《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000
《民用建筑电气设计规范》JGJ/45-82
《建筑设计防火规范》GBJ16-37
《调音台基本特性测量方法》GB9003
《电工电子产品基本环境试验规则》GB2421/22/23.1/23.2
《声频放大器测量方法》GB9001-88
《教通信接地设计规范》GBJ－79-85
《厅堂扩音系统的声学特性指标要求》JGGTJ125
《利用建筑物金属体做防雷及接地装置安装》86SD566
《电网电源供电的家用和类似一般用途电子及有关设备的安全要求》GB8898-88
《火灾自动报警设计规范》GBJ116-88
《火灾自动警系统施工及验收》GBJ50166-92
《厅堂扩声特性测量方法》GB4959
《语言清晰度指数的计算方法》GB/T15485
《传声器测量方法》GB9401-88
《磁带录音机测量方法》GB20181-85
《收音机相关参数及测量方法》GB4878-85
《传声器主要性能测量方法》GB9396-88
《信息设备安全及电气设备安全》GB4943-95
《电子设备雷击保护法》GB7450-87
《电气设备安全》GB10292-88
《公共广播工程费用概预算编制办法》
《KSPPA公共广播产品手册》
客户技术要求和相关建筑平面图
1.3系统组成
智能广播系统的组成基本可分四个部分：节目源设备、信号放大和处理设备、传输线路和扬声器系统。
节目源设备
信号放大和处理设备
扬声器系统
传输线路

（一）节目源设备部分
节目源由节目定时播放器、话筒等组成。
A、节目定时播放器用于实现定时节目播放，无人值守广播
B、话筒主要是日常车站的通知和紧急广播通知。
（二）信号放大和处理设备部分
包括前置放大器、功率放大器和各种控制器（计算机／系统智能控制主机等）及音响加工设备等。这一部分设备的首要任务是信号的放大—电压放大和功率放大，其次是信号的选择，即通过选择开关选择所需要的节目源信号。它的主要功能是完成信号的选择和前置放大，此外还担负对重放声音的音色、音量和音响效果进行各种调整和控制的任务。这部分是整个广播音响系统的“控制中心”。
功率放大部分的作用主要是对经过前级放大后的信号再进行功率放大，以达到能够承受负载的足够功率。当负载超过功率放大器的额定功率，还可以把几台功放串接起来。
区域选择部分是由矩阵线路组成，它的作用是可分区域广播或全体广播。区域选择器主要是对不同区域进行分区控制，以及发生紧急情况时，能对所有区域播放紧急信号。
（三）系统传输线路部分
随着智能广播系统的发展，传输线路有普通定压式（70V／100V）传输方式／CATV调频传输方式和数字网络传输方式。根据功能要求／传输距离／资源共享等综合因素设计系统的传输方式。
普通定压式（70V／100V）传输线路简单，由于服务区域广，距离长，为了减少传输线路引起的损耗，往往采用高压（定压）传输方式，由于传输电流小，故对传输线要求不高。CATV调频传输方式和数字网络传输方式，主要是通过有线电视传输技术和网络技术实现。
（四）扬声器部分
扬声器系统：扬声器系统要求整个系统的匹配，同时其位置的选择也要切合实际。要求扬声器的功率适中，以达到最佳的音效感觉。
1.4 设计要求
（一）系统指标
Ø声场强度
-------声场强度的确定与某环境下的背景噪声密切相关，参考各种不同的环境下的噪声声强表 一般建筑环境一般均为25~45dB。
Ø声场均匀度
-------声压级均匀，变化范围在±4dB左右为好。
Ø可懂度
-------检测声音清晰程度的主观评定指标。
Ø扬声器的频率响应范围
-------扬声器的频率响应范围是影响系统可懂度的重要因素。频率响应范围100~14000Hz就足以满足要求。功放的频响范围均优于扬声器的频响特性。
Ø重放频率特性
-------扬声器如上所述在100~14000Hz范围，足以满足公共广播的频响要求。
Ø灵敏度
--------灵敏度高的扬声器的效率也高。
Ø额定阻抗
--------额定阻抗一般采用4欧或8欧。
Ø额定功率
--------又称标称功率、不失真功率，它是扬声器的正常工作功率，扬声器在此条件下可以长期工作而不致损坏，一般情况下，最大输出功率是额定功率的2~3倍。
（二）指标的确定
Ø公共广播系统
-------公共广播系统是以听音的人能听到清晰、准确的声音作为设计目标。
Ø紧急广播系统
--------紧急广播系统是以听音的人在任何地方都能听到清晰、准确的声音作为设计目标。
（三）系统设计要求
Ø扬声器的布设
--------根据有关标准及大厦公共广播的用途，喇叭的布设应满足现代车站的实际需要为准
Ø传输导线
--------- 1.0mm2的导线在100V传输网中1dB压降，负载功率为200W，其传输距离可达160米。在设计中普遍采用1.0mm2的导线为平面传输导线，采用2×2.5mm2多股平衡线为垂直传输导线。
Ø接地
--------广播控制室设置保护接地和工作接地。对单触设置专用装置，接地电阻不大于4欧姆，对接至共同接地网，接地电阻不大于1欧姆。
1.5 功能介绍
1、集中管理：主控机房对各个分区进行独立管理，各分区同时能建立分组，以方便主控机房进行管理。
2、背景音乐：全自动（定时、定曲、定区域）播放悦耳动听的背景音乐，给人创造一个和谐、愉悦的环境氛围,幽雅轻松的工作环境。
3、定时打铃：可定时、定曲、定区域播放上下班铃声。
4、寻呼广播：具有本地广播或远程分区寻呼功能, 可在广播区域发布临时信息，如每一天的播报广播通知等。。
5、紧急广播：防火防灾，在紧急情况下报警并达到疏散工厂员工目的，保证工厂员工的人身安全，避免事故发生。
主机内置编程控制MP3音源：内置可编程控制的MP3音源，采用移动存储卡存储音频节目(MP3音乐)，容量可任意扩充。
6、控制分区：主机自带十个分区。
7、编程控制：外控各种音源电源，实现定时、定点（控制分区）、定节目的（自带MP3）自动播放，实现无人职守的功能。超强的编程自动控制，每天可多达200步。
8、电源控制：可定时控制14路受控电源的上电，实现音源设备的定时上电播放音乐。外控电源时序器，管理其他设备电源。
9、内置监听：方便监听实时的音源播放状态。
10、多套备用程序待运行：全新编程模式，4个主程序、1个特殊备用程序、一键调用当天与明天程序运行。支持预设晴天、雨天程序运行模式。
1.6喇叭点位分布表
地点
喇叭类型
数量
教室
优质天花喇叭
18
小操场
草坪音箱
4
大操场
草坪音箱
6
合计
28

公共广播电缆安装记录

建设单位
杭州瑞腾教育咨询有限公司
工程名称
七堡幼儿园弱电项目
工段名称
公共广播
施工单位
杭州步宇科技有限公司
施工图号

施工日期

序 号
型 号/编 号
安 装 位 置
起 点/终 点
11
2*1.5音频线

12
2*1.5音频线

13
2*1.5音频线

14
2*1.5音频线

15
2*1.5音频线

16
2*1.5音频线

17
2*1.5音频线

实

测

情

况

1、电缆间和电缆对地的绝缘电阻值符合有关规范及要求。
2、电缆的材质良好，无扭绞、死弯、绝缘层损坏和护套断裂的现象。
3、电缆敷设平直、整齐、固定可靠，过梁、墙、楼板等有保护管并留有余量。
4、多根电缆敷设时，排列整齐，间距一致，分支和转弯处整齐。
5、电缆连接牢固，不伤线芯，包扎严密，绝缘良好。
6、电缆进出盘箱时，弯曲半径符合要求及规程。

说 明：
本部分用于公共广播系统布线的安装记录。

技术负责人：

年 月 日

质检员：

年 月 日

二、相关产品资料（见附件1）
三、工程图纸（见附件2）
