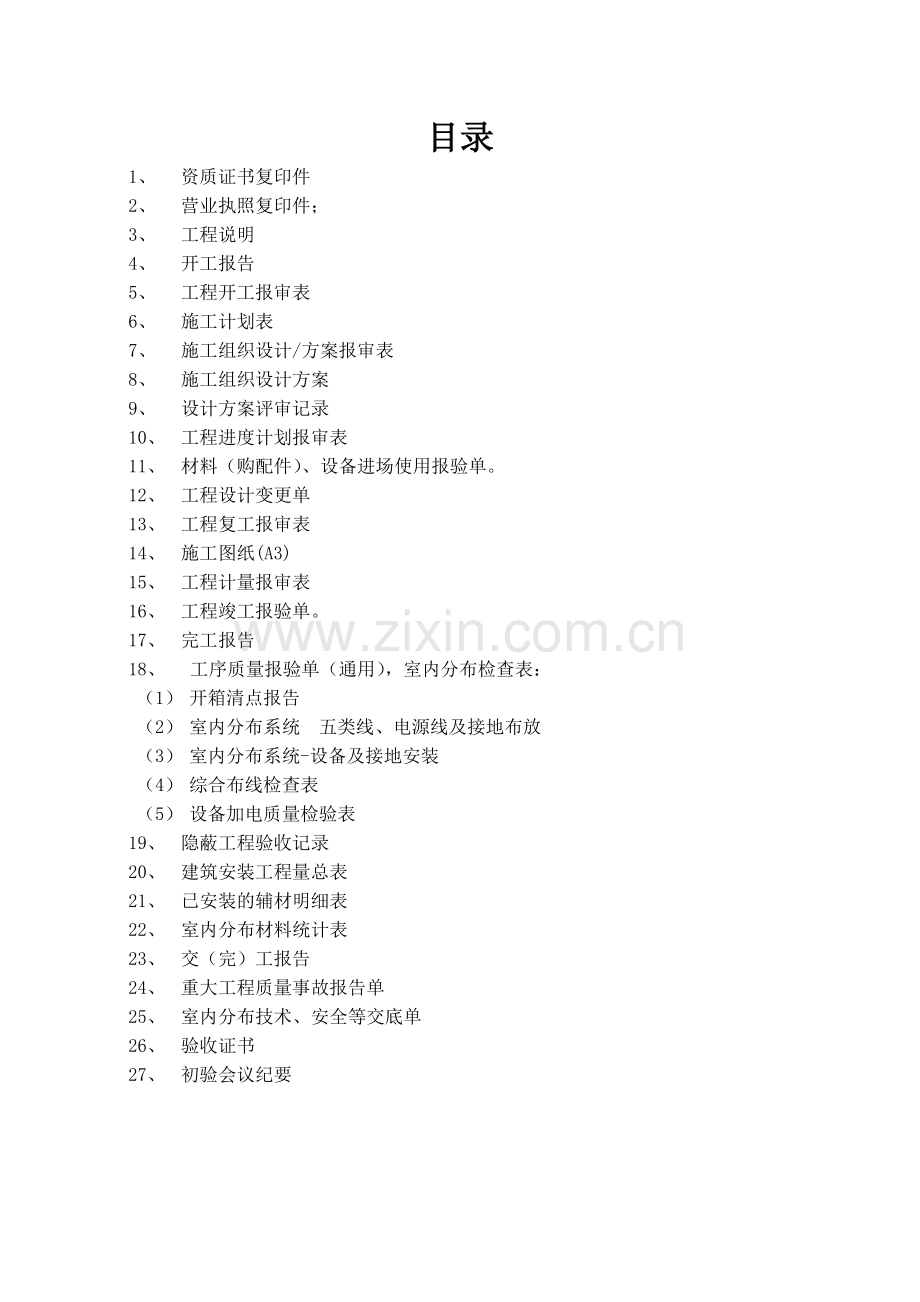

中国铁通集团有限公司甘肃分公司 中国铁通20*年驻地网接入合作建设*期工程竣工资料（管理资料）建设项目： 洁诚小区接入工程 工程名称： 洁诚小区接入工程 监理单位： 江苏邮通建设监理有限公司 施工单位： 甘肃智联科技信息有限责任公司 编制单位： 甘肃智联科技信息有限责任公司 编制日期： 二零一一年五月 目录1、 资质证书复印件2、 营业执照复印件；3、 工程说明4、 开工报告5、 工程开工报审表6、 施工计划表7、 施工组织设计/方案报审表8、 施工组织设计方案9、 设计方案评审记录10、 工程进度计划报审表11、 材料（购配件）、设备进场使用报验单。12、 工程设计变更单13、 工程复工报审表14、 施工图纸(A3)15、 工程计量报审表16、 工程竣工报验单。17、 完工报告18、 工序质量报验单（通用），室内分布检查表：（1） 开箱清点报告（2） 室内分布系统 五类线、电源线及接地布放（3） 室内分布系统-设备及接地安装（4） 综合布线检查表（5） 设备加电质量检验表19、 隐蔽工程验收记录20、 建筑安装工程量总表21、 已安装的辅材明细表22、 室内分布材料统计表23、 交（完）工报告24、 重大工程质量事故报告单25、 室内分布技术、安全等交底单26、 验收证书27、 初验会议纪要企业法人营业执照（扫描件）企业法人营业执照（复本）扫描资质证书工 程 说 明工程的实施目的：1、洁诚小区驻地网接入OLT采用规划OLT机房庙滩子基站，从九洲3基站新敷设一条2 4芯光缆至小区，光缆长度约1公里，然后跳纤至庙滩子基站OLT.小区内光缆沿管道至各单元，从弱电井分纤敷设至各单元ONU，ONU布放在1楼楼道内（尺寸300*600*700）。 2、从机房敷设1条24芯光缆光缆至弱电井，从弱电井内分纤，采用6芯光缆至弱电井到ONU设置位置，从ONU出网线/电话线至各用户信息面板。 工程概况：（一）本项目采用GPON技术，通过光纤到楼，实现用户的FTTB接入。（二）1、洁诚小区工程位于城关区九洲开发区。共有2栋多层建筑，计有102户。详见表格：用户单元表序号区域1梯几户层数单元数总户数11#4813222#-13546032#-225110合计51022、本小区预计20*年*月竣工，预计半年内小区入住率可达到60%，一年内可达到90%。施工单位项目负责人（签名）：填写日期：开 工 报 告工程名称洁诚小区接入工程工程编号施工地点九洲洁诚小区建设单位中国铁通集团公司甘肃分公司施工单位负责人王学统施工单位甘肃智联科技信息有限责任公司联系电话[phone]计划开工时间2011-3-20计划完工时间2011-5-25工程主要情况：（一）本项目采用GPON技术，通过光纤到楼，实现用户的FTTB接入。（二）新建小区洁诚小区工程位于城关区九洲开发区。共有2栋多层建筑，计有102户。工程准备情况：华为MA5620 16FE+16POTS型ONU 6 台，华为 2:16 分光器 1 台，ONU用网络箱 1 个等。施工队伍有7人组成（包含项目负责人、项目经理、技术主管、安全质量主管、后勤材料主管、技术负责、地区工程管理员2人）。施工班组配置一套完整的施工工具、仪表，主要包括万用表、测线仪、电锤、切割机等。提前或推迟原因： 无填报单位： (章)填报时间： 监理单位：（章）审核时间：建设单位：（章）审核时间：工程开工报审表工程名称 ：洁诚小区接入工程 致：江苏邮通建设监理有限公司（监理单位） 我单位承担的 洁诚小区接入 工程/分包工程的准备工作已完成，并已报验通过下列内容： 工程施工组织设计 工程用材料和设备 施工用大型机械设备 首道工序的分项施工方案 施工测量 申请于2011年3月 17日开工，请核准。附件： 、项目经理部到岗人员情况一览表及有关证件。 、进场材料、设备名称、数量、规格、性能一览表。 、工长与特殊工种的姓名、职称、上岗证一览表及有关证件。、施工合同对以上3条内容的对应要求。 承包单位项目经理部（章）： 项目经理： 日期：项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理审核意见： 同意。 不同意。 项目监理机构(章): 专业监理工程师： 总监理工程师： 日期： 注：1、承包单位项目经理部应提前48小时提出本报审表。 2、建设单位应已取得由建设行政主管部门核发的建筑工程施工许可证。 江苏邮通建设监理有限公司施工计划表工程名称：洁诚小区接入工程 建设单位中国铁通集团有限公司甘肃分公司地 点九洲洁诚小区施工单位甘肃智联科技信息有限责任公司施工人数7人实际开工时间2011-3-17计划完工时间2011-5-25施 工 计 划时间计划施工项目2011年3月17日现场的勘察和光缆的架空2011年3月25日线缆的布放2011年4月04日墙面和楼层的打洞2011年4月10日停工2011年5月01日用户线缆测试2011年5月10日对1号楼打通管路的用户所放线缆进行测试2011年5月11日对打不通管路的用户采用明布线方式，布放线缆、测试线缆。2011年5月12日配合甲方复勘现场，与甲方协商电表箱的安装位置并安装电表箱。2011年5月17日熔接1号楼光缆。2011年5月18日熔接2号楼光缆2011年5月19日递交所需设备表2011年5月20日到移动库房领取设备材料，并到九州洁诚小区安装设备2011年5月23日九州洁诚小区安装ONU设备施工队长 日期 监理工程师 日期 .施工组织设计方案报审表工程名称：洁诚小区接入工程 致：江苏邮通建设监理有限公司（监理单位）兹报验：单位工程施工组织设计 分部(子分部)/分项工程施工方案 特殊工程专项施工方案4施工用大型机械设备本次申报内容系第 次申报，申报内容项目经理部公司技术负责人已批准。附件： 施工组织设计/方案。 承包单位项目经理部（章）： 项目经理：日期:项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师： 日期: 总监理工程师审核意见： 项目监理机构(章): 总监理工程师：日期： 注：承包单位项目经理部应提前7日提出本报审表。 江苏邮通建设监理有限公司2011年兰州九洲洁诚小区接入工程施 工 组 织 设 计站点名称: 洁诚小区 编制单位：甘肃智联信息科技有限责任公司 施工组织设计方案一、工程概况:（一）本项目采用GPON技术，通过光纤到楼，实现用户的FTTB接入。（二）新建小区1、洁诚小区工程位于城关区九洲开发区。共有2栋多层建筑，计有102户。详见表格：用户单元表序号区域1梯几户层数单元数总户数11#4813222#-13546032#-225110合计51022、本小区预计年中竣工，预计半年内小区入住率可达到60%，一年内可达到90%。二、人员组织安排:项目经理、施工队长、安全员、施工员组织架构图项目经理： 刘兴富 TEL：[phone]技术主管： 郭鹏辉 TEL: [phone]施工队长： 苏 俭 TEL: [phone]材料后勤主管： 李明明 TEL: [phone]地区负责人： 王学统 TEL: [phone]工程管理员： 任丁红 TEL：[phone]安全质量（刘兴富）工程管理（苏俭）材料后勤（李明明）施工小组施工小组施工小组施工小组项目负责人（王学统）三、施工计划安排:1、人员的配置队伍有7人组成（包含项目负责人、项目经理、技术主管、安全质量主管、后勤材料主管、技术负责、地区工程管理员2人）。2、仪器、工具、器材、车辆的配置施工班组配置一套完整的施工工具、仪表，主要包括万用表、测线仪、电锤、切割机等；施工车辆1辆。3、测量装置的控制要求地区指定仪表管控人员，在仪表使用前检查各仪表是否在检定有效期内，是否符合测试标准；正确并规范使用仪表进行测试，爱护仪表，确保仪表的性能，测试完毕后，认真核对仪表及配件是否齐全四、质量控制流程1、质量责任制地区负责人为第一责任人，技术负责人协助项目负责人抓好项目质量。明确与质量有关的各级人员的质量职责和权限，狠抓责任落实。各级负责人均为自己所分管范围的工程质量主要责任人，由公司授权的分公司专职安全质量管理员具体负责分公司内部的质量检查与考核。2、技术交底施工准备阶段项目负责人向班组全体施工人员进行详细的技术安全交底，提供工艺规范和操作规程及检查验收标准。组织施工人员熟悉图纸，了解设计意图，掌握项目特点，熟悉现场条件，使每一位施工人员做到心中有数。技术交底双方应签字确认，保存记录。五、安全控制:在公司安委会、安全生产办公室领导下，坚持以人为本，严格执行“安全第一，预防为主“的安全生产方针；坚持以安全优先、预防为主的原则，结合本项目施工特点，确保安全目标的实现。1、安全生产责任制项目负责人是项目安全生产的第一责任人，对项目安全生产的运行控制和最终绩效负责；分公司专、兼职安全员协助项目经理履行安全生产管理职责。所有人员必须认真执行所签定的二、三级安全责任书各项规定，并承担相应的安全法律责任。2、安全教育培训和持证上岗本期项目开工前组织施工人员，进行一次针对性的安全教育培训。强化安全意识，克服麻痹思想和侥幸心理，提高自我保护意识和防范能力。各种有效证件（复印件）必须随身携带，以备检查。、危险源辩识和风险评价通过辩识，本工程施工中存在的危险源、控制措施如下表所示：危险源清单风险级别控制措施1带电、涉电作业时工具防护缺陷或违章操作造成触电或通信事故重要涉电作业时，必须对工具、材料做好绝缘处理，持证上岗，按规范作业。2车辆带病行驶或违章行驶引发重大交通人员伤亡重要行车遵守道路交通安全法。3设备扩容违章操作造成设备告警或网络中断事故重要按规范操作，开工前制定操作方案和应急措施，并经建设单位审批确认。4违反机房用电、禁烟、动火规定引发机房发生火灾重要严格遵守通信机房管理规定，施工现场严禁烟火。5设备安装违章操作造成人员伤害或者设备损坏一般按规范操作，文明施工，加强规范培训。6梯子损坏缺陷，违章使用，造成人员伤害或设备损坏一般定期检查，严格按施工现场安全生产行为规范的要求配备，使用梯子4、安全交底根据上述重大危险、危害因素，认真落实技术安全交底工作，确保交底后每一位施工人员思想重视、意识到位，全面落实安全管理方案和安全技术措施，谨慎操作、加强防范，确保安全。5、安全防护用品用具：做好施工工具以及车辆、劳保防护用品的检查工作，检查内容有：施工服、安全帽、绝缘鞋等劳保用品应完好，正确佩戴；工具包、等作业工具应妥善保管，正确使用。电动工具、电源插头等每次使用之前认真检查，必要时做绝缘性能检测。人字梯底部应有胶皮；220V交流工具电源线应无破皮，穿线缆头做好绝缘保护6、安全警示标志所有室内、外施工必须严格按照公司规定配备的统一安全警示标志，并有专人负责悬挂在恰当、醒目的位置；在涉电和电源开关部位设置“当心触电”、“禁止合闸”等警示牌；在通行路口和布线施工现场应设置警示架，以提示施工、随工及路过行人、村民和儿童。、安全用电和防火在设备安装、线缆布放、备件堆放等必须符合机房防火需要，不得影响机房通风散热和消防通道；电焊、锡焊和材料加热前必须清理作业区易燃物品，正确使用电烙铁，不得违章使用大功率电器、照明和明火；不得在室内使用切割机，严禁使用运行设备的电源插座，不得擅自动用与施工项目无关的设备、仪表、工器具。需要动用明火时，必须征得客户同意。离开机房前，要认真检查施工现场，确认没有隐患后方可离开。设计方案评审记录项目名称洁诚小区接入工程项目内容小区、地下室数量102个办公楼商场、酒店站点名称九洲洁诚小区评审意见设计图纸符合现场要求、材料符合工程要求评审员签名:建设单位中国铁通集团有限公司甘肃分公司日 期设计单位江苏省邮电规划学院有限责任公司日 期监理单位江苏邮通建设监理有限公司日 期施工单位甘肃智联科技信息有限责任公司日 期工程进度计划报审表工程名称： 洁诚小区接入工程 致：江苏邮通建设监理有限公司（监理单位）兹报验2011年3月17日至2011年5月25日的：工程总进度计划。工程月进度计划。附件：1、上期进度计划完成情况及分析。2、本期进度计划的示意图表、说明书。3、本期进度计划完成分部/分项工程工程量。4、本期进度期间投入的人员、材料(包括甲供材)、设备计划。 承包单位项目经理部（章）： 项目经理：日期： 项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理审核意见： 项目监理机构(章): 专业监理工程师： 总监理工程师： 日期： 注：月进度计划报审表承包单位项目经理部应提前5日提出，一般为每月25日申报。 江苏邮通建设监理有限公司材料(构配件)、设备进场使用报验单工程名称：洁诚小区接入工程 致：江苏邮通建设监理有限公司（监理单位）兹报验： 材料进场使用。 构配件进场使用。工程设备进场使用开箱检查。名称： MA5620G 16端口ONU 采购单位： 中国移动通信集团兰州分公司 拟用部位：楼间分布 附件（共页）： 清单（如名称、产地、规格、数量等）、样品。 出厂合格证、质保书、准用证。 检测报告、复试报告。 其它有关文件。本次报验内容系第 次报验, 届时本项目经理部已完成自检工作且资料完整, 并呈报相应资料。 承包单位项目经理部（章）： 项目经理： 日期：项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理审查意见： 同意。 不同意。 项目监理机构(章): 专业监理工程师： 日期： 注：、承包单位项目经理部应提前提出本报验单，需复试合格才能使用的，应在复试合格后签批。、大型设备开箱检查设计单位代表应参加。 江苏邮通建设监理有限公司工程变更单工程名称： 洁诚小区接入工程 致：江苏邮通建设监理有限公司（监理单位）由于1号楼管道堵塞、1号楼和2号楼多媒体箱安装确认等 原因，兹提出洁诚小区接入 工程变更（内容见附件），请予以审批。附件： 工程确认单（附件共6页） 承包单位项目经理部（章）： 项目经理：日期： 一致意见：建设单位代表设计单位代表 项目监理机构总监理工程师签字： 签字： 签字： 日期： 日期： 日期： 江苏省建设厅监制工程复工报审表工程名称： 洁诚小区接入工程 致：江苏邮通建设监理有限公司（监理单位）根据B1号工程暂停令要求, 我方暂停了 部位(工序)的施工, 现已完成要求的各项整改工作, 自检符合要求，具备复工条件。请予以核查批准。整改措施及结果如下/附后： 承包单位项目经理部（章）： 项目经理： 日期： 项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理审核意见： 项目监理机构(章): 专业监理工程师： 总监理工程师： 日期： 江苏省建设厅监制工序质量报验单工程名称：洁诚小区接入工程 致：江苏邮通建设监理有限公司（监理单位）兹报验：1、 洁诚小区综合布线系统设备安装质量检验单2、 洁诚小区综合布线系统线缆布放质量检验单3、 洁诚小区综合布线系统有源设备及无源器件安装质量检验单4、 洁诚小区综合布线系统五类线、电源线及接地线质量检验单 验收时间： 本次报验内容系第 次报验，本项目经理部已完成自检工作且资料完整, 并呈报相应资料。 承包单位项目经理部（章）： 项目经理： 日期： 项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理抽查数据及情况记录： 1、收到施工相应自评/检查资料和验收记录表共 页，收到时间： 检查人: 日期： 监理审查意见： 可进行后续施工。 核验未通过，不得进入下道工序施工，整改后再报。 项目监理机构(章): 专业监理工程师：日期： 注：、未经项目监理机构验收通过，承包单位不得进入下道工序施工。、承包单位项目经理部应提前提出本报验单，并给予配合。 工程计量报审表工程名称： 洁诚小区接入工程 致：江苏邮通建设监理有限公司（监理单位）兹申报2011年3月17日至2011年5月25日完成的 洁诚小区 合格工程量，请予核查。类别： 1、合同内工程量 2、变更工程量附件：1、计算书和说明共页。2、变更通知单： 承包单位项目经理部（章）： 项目经理： 日期：项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见：专业监理工程师： 日期： 总监理工程师审核意见： 项目监理机构(章)： 总监理工程师：日期： 注：项目监理机构一般应在自收到本报审表之日起7日内予以计量。 江苏邮通建设监理有限公司工程竣工报验单工程名称：洁诚小区接入工程 致：江苏邮通建设监理有限公司（监理单位）我方已按合同要求完成了 洁诚小区接入 工程,竣工自检资料完整,经自检合格,请予以检查和验收。附件：竣工技术文件 承包单位项目经理部（章）： 项目经理：日期：项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理审核意见：经预验收，该工程1、 是否符合设计文件要求：符合 不符合2、 是否施工合同要求：符合 不符合3、 竣工资料是否符合要求：符合 不符合综上所述，该工程竣工预验收合格 不合格，建设单位可以 不可以组织竣工验收。 项目监理机构(章)： 总监理工程师： 日期： 注：项目监理机构一般应在自收到本报验单之日起14日内回复。 江苏邮通建设监理有限公司完 工 报 告工程名称洁诚小区接入工程建设地点九洲洁诚小区建设单位中国铁通集团有限公司甘肃分公司施工单位甘肃智联信息科技有限责任公司计划开工日期2011-3-17实际开工日期2011-3-17计划完工日期2011-5-25实际完工日期2011-5-25完成的主要内容：1、洁诚小区信息化接入OLT采用规划OLT机房庙滩子基站，从九洲3基站新敷设一条2 4芯光缆至小区，光缆长度约1公里，然后跳纤至庙滩子基站OLT.小区内光缆沿管道至各单元，从弱电井分纤敷设至各单元ONU，ONU布放在1楼楼道内（尺寸300*600*700）。 2、从机房敷设1条24芯光缆光缆至弱电井，从弱电井内分纤，采用6芯光缆至弱电井到ONU设置位置，从ONU出网线/电话线至各用户信息面板。提前或推迟完工的原因： 无本工程于 2011 年 5 月 25 日完成，请建设单位于 月 日前开始进行交接验收，特此通知。主 送：中国铁通集团有限公司甘肃分公司抄 送：江苏邮通建设监理有限公司填报单位（章）：填报时间： 年 月 日监理单位（章）审核日期： 年 月 日建设单位(章)审核日期： 年 月 日设备开箱清点报告工程名称 ：洁诚小区接入工程 建设单位中国铁通集团有限公司甘肃分公司地点九洲洁诚小区施工单位甘肃智联信息科技有限责任公司时间2011年3月16日设备清点情况现场开箱验货，未发现华为MA5620 16FE+16POTS型ONU，华为 2:16 分光器，ONU用网络箱，144芯ODF架，6芯光缆等设备与材料脱失、损坏。设备、器材缺损设备、器材名称缺少数量损坏数量华为MA5620 16FE+16POTS型ONU无无华为 2:16 分光器无无144芯ODF架无无ONU用网络箱无无监理工程师 建设方代表 施工队长 .室内分布系统 五类线、电源线及接地线布放 质量检验表工程名称： 洁诚小区接入工程 站点名称：九洲洁诚小区项目内 容 与 要 求施工单位评定记录监理单位验收记录五类线的布放1、五类线布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。2、五类线必须用尼龙绑扎带牢固绑扎，绑扎间距符合规范要求。3、五类线应避免与强电、高压管道、消防管道等一起布放，确保其不受强电、强磁等源体的干扰。4、 对于不能在弱电井桥架、走线井、吊顶内布放的五类线，应安装在电缆走线架上或套用PVC管。5、五类线的弯曲半径应符合规范要求。五类线与电源线平行敷设时，应满足隔离要求电源线的布放1. 电源线的敷设路由及截面符合设计规定。交流供电电缆不小于2.5平方毫米。2、电源线要套铁管或pvc管，电源线应牢固绑扎，走线时应尽可能避开高压管道、消防管道、强腐蚀设备。3、 敷设电源线应平直整齐、不得有急剧弯曲和凹凸不平现象；电源线转弯时，弯曲半径应符合相应技术标准。4、电源馈电母线必须用整条（RVVFH型）阻燃电缆线材，严禁中间接头，电源线的端头处理良好，与设备连接可靠。接地线的布放1、保护接地良好可靠，接地线的规格、路由、截面和位置符合设计要求，且与建筑物的主地线排连接。2、保护地线、电源地线与交流中性线必须分别敷设，严禁合用。交流中性线应在电力室内单独接地。标签1、对每个设备和每根电缆的两端都要贴上标签，并标明设备名称、编号和电缆走向（电缆应该做相应的吊牌）。2、 标签应贴在设备正面容易看到的地方，并保持美观。3、标签采用防水标签，为防止标签脱落，应使用透明防水胶带密封或尼龙扎带捆扎。质量评定及综述 返工 合格 优良现场监理 建设方代表 施工方代表 .日 期 .专业监理工程师意见 同意 不同专业监理工程师 日 期 注：1、评定、验收合格可以“”表示。2、评定、验收不合格以“”表示或加以说明。综合布线检查表工程名称洁诚小区接入工程站点名称九洲洁诚小区建设单位中国铁通集团有限公司甘肃分公司设计单位江苏省邮电规划设计院有限责任公司监理单位江苏邮通建设监理有限公司施工单位甘肃智联信息科技有限责任公司阶段验收项目检查内容检查结果施工前检查1.环境要求(1)土建施工情况：地面、墙面、门、电源插座及接地装置；(2)土建工艺：机房面积、预留孔洞；(3)施工电源；(4)地板铺设；(5)建筑物人口设施检查2.器材检验(1)外观检查；(2)型式、规格、数量；(3)电缆及连接器件电气性能测试；(4)光纤及连接器件特性测试；(5)测试仪表和工具的检验3.安全、防火要求(1)消防器材；(2)危险物的堆放；(3)预留孔洞防火措施设备安装1.电信间、设间、设备机柜、机架(1)规格、外观；(2)安装垂直、水平度；(3)油漆不得脱落标志完整齐全；(4)各种螺丝必须紧固；(5)抗震加固措施；(6)接地措施2.配线模块及8位模块式通用插座(1)规格、位置、质量；(2)各种螺丝必须拧紧；(3)标志齐全；(4)安装符合工艺要求；(5)屏蔽层可靠连接电、光缆布放( 楼内)1.电缆桥架及线槽布放(1)安装位置正确；(2)安装符合工艺要求；(3)符合布放缆线工艺要求；(4)接地2.缆线暗敷(包括暗管、线槽、地板下等方式)(1)缆线规格、路由、位置；(2)符合布放缆线工艺要求；(3)接地电、光缆布放( 楼间)1.架空缆线(1)吊线规格、架设位置、装设规格；(2)吊线垂度；(3)缆线规格；(4)卡、挂间隔；(5)缆线的引入符合工艺要求2.管道缆线(1)使用管孔孔位；(2)缆线规格；(3)缆线走向；(4)缆线的防护设施的设置质量3.埋式缆线(1)缆线规格；(2)敷设位置、深度；(3)缆线的防护设施的设置质量；(4)回土夯实质量4.通道缆线(1)缆线规格；(2)安装位置，路由；(3)土建设计符合工艺要求5.其他(1)通信线路与其他设施的间距；(2)进线室设施安装、施工质量缆线终接1.8 位模块式通用插座符合工艺要求2.光纤连接器件符合工艺要求3.各类跳线符合工艺要求4.配线模块符合工艺要求
