旅游景点弱电工程方案.doc

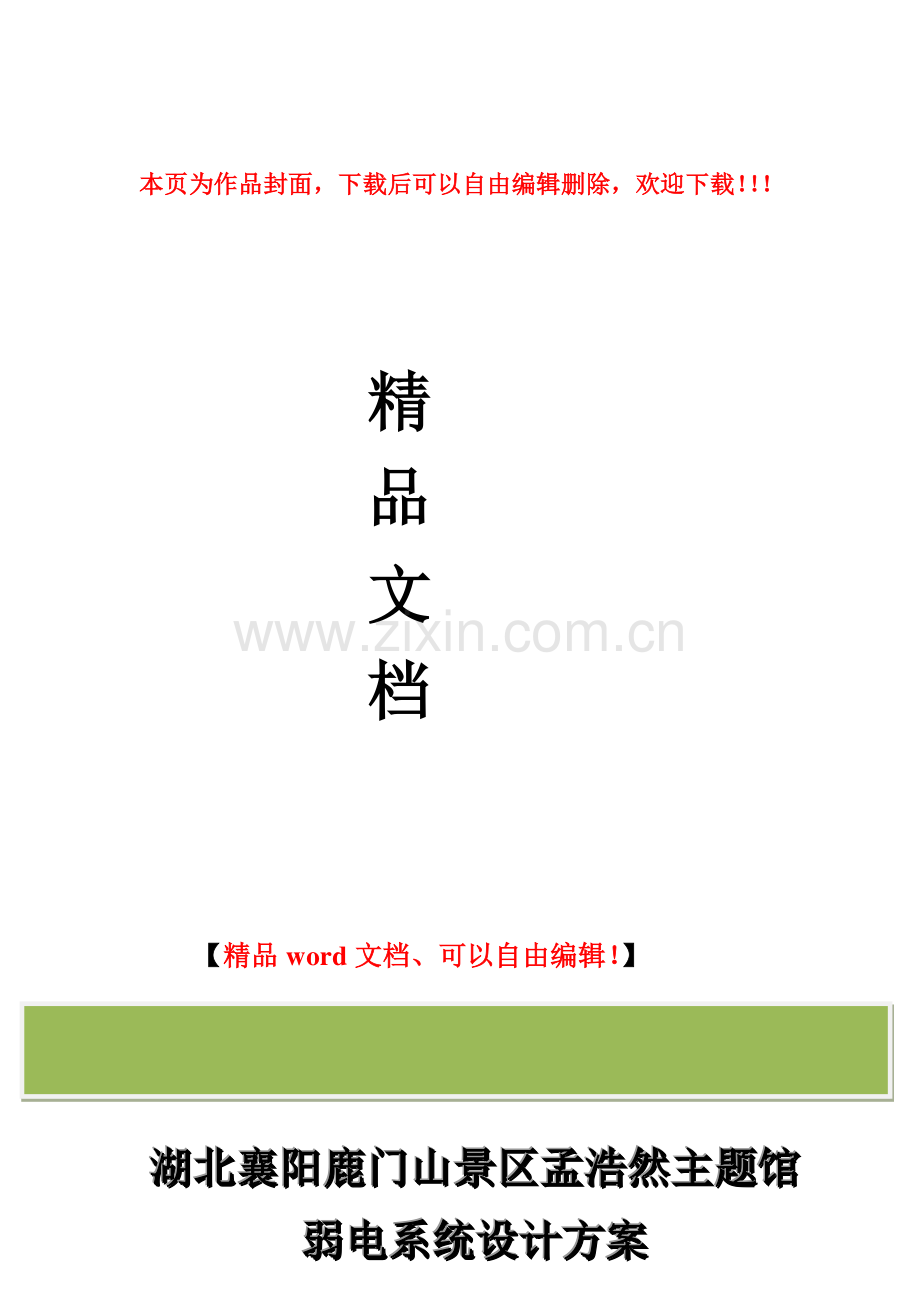

本页为作品封面，下载后可以自由编辑删除，欢迎下载！本页为作品封面，下载后可以自由编辑删除，欢迎下载！精精 品品 文文 档档 1【精品精品 word 文档、可以自由编辑！文档、可以自由编辑！】湖湖湖湖湖湖北北北北北北襄襄襄襄襄襄阳阳阳阳阳阳鹿鹿鹿鹿鹿鹿门门门门门门山山山山山山景景景景景景区区区区区区孟孟孟孟孟孟浩浩浩浩浩浩然然然然然然主主主主主主题题题题题题馆馆馆馆馆馆 弱弱弱弱弱弱电电电电电电系系系系系系统统统统统统设设设设设设计计计计计计方方方方方方案案案案案案 中国电信集团有限公司襄阳分公司 2011 年 10 月 目目 录录 第一章第一章 设计概述设计概述.3 一、前言一、前言.3 二、设计说明二、设计说明.4 第二章第二章 综合布线系统综合布线系统.4 一、需求描述一、需求描述.4 二、系统功能二、系统功能.5 三、系统组三、系统组成介绍成介绍.5 四、主设备介绍四、主设备介绍.8 第三章：安防监控系统系统总体设计第三章：安防监控系统系统总体设计.10 一、总体设计思路一、总体设计思路.10 1.11.1、系统定位系统定位.11 1.21.2、系统架构系统架构.11 1.31.3、系统关键业务流程系统关键业务流程.12 二、系统详细设计二、系统详细设计.15 2 2.1.1 需求设计分析需求设计分析.15 2.22.2 前端子系统前端子系统.15 2 2.3.3 存储子系统存储子系统.17 2.42.4 显示控制子系统显示控制子系统.19 三、设备选型三、设备选型.20 3.13.1 设备型号设备型号.20 3.2 3.2 设备参数设备参数.20 第四章：机房工程第四章：机房工程.22 一、设计说明一、设计说明.22 二、需求描述二、需求描述.23 三、系统设计三、系统设计.23 第五章第五章 施工组织方案施工组织方案.27 二、施工组织及人员安排二、施工组织及人员安排.30 三、工程实施步骤三、工程实施步骤.32 第六章第六章 技术服务与服务技术服务与服务.36 一、支持和维护一、支持和维护.36 二、技术培训二、技术培训.39 第一章 设计概述 一、前言一、前言 承蒙襄阳鹿门山旅游有限公司的信任，襄樊电信公司愿为该景区设计美观、实用、能够与时代同步发展的现代智能化建设方案。湖北襄阳鹿门山景区孟浩然主题馆是襄阳市重点文物保护对象，总占地面积两千余亩，是一个集旅游、度假、餐饮、娱乐、会议、办公、休闲、住宿等一体的建筑群。基于以上情况，我们在设计襄阳鹿门山景区孟浩然主题馆智能化系统的建设中考虑到实际需求，采用适度超前、先进、适用、优化组合的成套技术体系，实现建立一个安全、舒适、通信便捷，环境优雅的数字化、网络化、智能化的办公及管理要求。二、设计说明二、设计说明 本工程设计范围包括一下 5 个智能化应用系统组成：综合布线系统（PDS）计算机网络系统（CNS）数字语音程控电话系统 安防监控系统 接地防雷系统（1）综合布线系统：（2）室外光纤管网：室外管网要设计合理，光纤主干的敷设考虑到为以后景区的信息化扩展，预留足够通道。（3）计算机网络系统:包涵内网各外网两大部分；在办公及各管理区设计满足目前办公、管理需要的内、外网信息点，且预留日后扩展，各子系统包括防盗报警、保安巡更、门禁、停车场管理、餐饮收费管理、公共广播等系统所需的内网信息点；客房、休闲、娱乐等公共场所设计外网。（4）数字语音程控电话系统：满足日常办公，及客房、会所等语音的需求；（5）安防监控系统：在景区内主要通道，重点区域及文物保护区域安装不小540TV 线的高清摄像机，对各区域进行无死角、全天候的监视及监管，以保证进入景区内的人们的生命财产安全；（6）机房接地防雷系统：主要包括计算机系统直流接地、交流工作接地、安全保护接地、防雷保护接地等；要求：1、交流工作地 R 不大于 4 欧姆 2、安全保护地 R 不大于 4 欧姆 3、防雷保护地 R 不大于 10 欧姆 4、计算机直流地电阻的大小、接法以及诸地之间的关系，应依据不同的计算机系统而定，一般要求 R 不大于 4 欧姆。第二章 综合布线系统 一、需求描述一、需求描述 湖北襄阳鹿门山景区孟浩然主题馆弱电综合布线系统（PDS）主要涵盖：室外光纤网络、计算机网络、集团电话、安防监控、防盗报警、保安巡更、门禁、停车场管理、餐饮收费管理、公共广播、有线电视系统的基础线路敷设。二、系统功能二、系统功能 1、选型说明 考虑到本工程的行业特殊性及未来网络系统数据传送的高效、保密及办公需要，本综合布线系统主干采用 24 芯、8 芯单模室外铠装光纤冗余结构，水平部分主要采用大唐超五类非屏蔽综合布线系统，以及三类语音系统。综合布线系统将依据超五类布线标准 设计,所有部件要求符合和超越最新布线国际标准，可由厂家提供产品及系统(信道)的质保。本公司在投标书中选用的是著名厂商大唐综合布线系统。2、对用户需求的响应 下面对文件中技术部分的响应情况综述如下：本系统作为襄阳鹿门山旅游有限公司的基础线路敷设，担负着整个景区的语音、数据、图像、多媒体业务等信息的传递。系统采用光纤+超 5 类+语音线缆构成。并以此为基础平台实现全数字化的、多业务承载的、高带宽的、具有 故障自愈能力的、高可控的厂园区计算机网络，安全承载和满足未来语音 通信、数字通信、电视讯号、多媒体信息、景区智能控制信号传输要求。系统构架光纤+超 5 类+语音线缆的全套解决方案，其中各区域包括语 音点、数据点、光纤点等。为满足室外光纤网络、计算机网络、集团电话、安防监控、防盗报警、保安巡更、门禁、停车场管理、餐饮收费管理、公共广播、有线电视系统的要求，四套综合布线系统需按物理隔离要求独立设置，并根据网络需求选用 UTP、FTP 或 STP 线缆.安防监控、有线电视系统布线采用全铜视频线缆（SYV-75-5）、通讯电缆（RVVP2*1.0/RVV2*1.0）、供电电缆（BVV3*4）.三三、系统组成介绍、系统组成介绍 1、综合布线各个子系统设计 A、工作区子系统 工作区子系统由终端转换适配器，工作站和电话终端连接线及相关的布线部件组成。一个独立的需要设置终端设备的区域可划分为一个工作区。工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。设备选型：本设计方案中综合布线系统数据采用超五类综合布线系统，语音采用 3 类布线解决方案。B、水平布线子系统 从楼层配线架到各通信引出端属于水平布线子系统，包括：通讯引出端、水平电缆、水平光缆及其在楼层配线架上的机械终端、接插软线和跳线。在本投标书中，水平电缆由楼层配线架引出，由话音点和数据点共用，只是在垂直主干上采取对应的连接方式。C、主干布线子系统 从建筑物配线架到各楼层配线架属于建筑物主干布线子系统。包括：建筑物主干电缆、主干光缆及其在建筑物配线架和楼层配线架上的机械终端和建筑物配线架上的接插软线和跳线。综合布线系统采用星型拓扑结构。数据主干采用 62.5/125m 6 芯单模光缆，语音主干选择 3 类 100 对大对数电缆。D、管理子系统 管理子系统设置在每层配线间及大楼主设备间内，由相应的配线盘、跳线及辅助配件等组成。借助于管理子系统，可以实现不同的网络拓扑结构；当工作人员位置迁移或调整时，可以灵活地改变用户的路由。配线间设置：本方案遵循每层设置单独管理间，将部分信息点数较少的楼层进行相应优化设计。配线架及跳线选择：本管理子系统的配线架采用机柜安装。为方便日后维护、管理，语音、数据水平区配线架全部采用模块化六类的配线盘，数据主干采用光纤配线架，语音主干采用 100 对 110 配线架。光跳线和数据跳线与网络设备选型及网络组建有关，由计算机网络单项统一设计。E、设备间子系统 设备间子系统由主配线架与主控室内各系统的连接部分组成，包括通讯系统，计算机系统和大厦内的自动化系统等。总配线间数据部分全部采用光纤及光纤配线架，语音部分采用 100 对 110 配线架。2、通讯间及机房电源及接地 机房电源应满足以下要求：在配线间内应至少留有二个为本系统专用的，符合和一般办公室照明要求的 220V 电压，电流 10A 单相三极电源插座。如果需要在配线间内放置网络设备，则还应根据配线间内放置设备的供电需求，配有另外的带 4 个 AC 双排插座的20A 专用线路。此线路不应与其他大型设备并联，并且最好先连接到 UPS，以确保对设备的供电及电源的质量。通讯间、机房接地应满足以下要求 1)、保护地线的接地电阻值，单独设置接地体时，不应大于 4；采用联合接地 体时，不应大于 1。2)、干线电缆的位置应接近垂直的地导体(例如建筑物的钢结构)并尽可能位于建 筑物的网络中心部分。3)、当电缆从建筑物外面进入建筑物内部容易受到雷击电源碰地、电源感应电势 或地电势上浮等外界影响时,必须采用保护器 4)、在下述的任何一种情况下,线路均属于处在危险环境之中,均应对其进行过压 过流保护。a.雷击引起的危险影响;b.工作电压超过 250V 的电源线路碰地;c.地电势上升到 250V 以上而引起的电源故障;d.交流 50Hz 感应电压超过 250V 5)、综合布线系统的过压保护宜选用气体放电管保护器。6)、过流保护宜选用能够自复的保护器。7)、在易燃的区域或大楼竖井内放的光缆或铜缆必须有阻燃护套；当这些缆线被 布放在不可燃管道里，或者每层楼都采用了隔火措施时，则可以没有阻燃套。8)、综合布线系统有源设备的正极或外壳，电缆屏蔽层及连通接地线均应接地，宜采用联合接地方式，如同层有避雷带及均压网(高于 30 米时每层都设置)时应与此相接，整个大楼的接地系组统成一个笼式均压体。3、电气防护、接地及防火 1）GCS 区域内存在的电磁干扰场强大于 3V/m 时，应采取防护措施。2）GCS 与其它干扰源的间距应符合表 3.3.2 的要求。与其它干扰源的间距表 其它干扰源 与综合布线接近状况 最小间距（cm）380V 以下电力电缆 75,450 工作区的面积（m2）750 750,4500 选用绝缘铜导线的截面（mm2）616 1650 注：按工作区 10m2 配置 1 个信息点计算，如与此不符，应进行核算。GCS 采用 金属槽道或钢管敷设时，槽道或钢管应保持连续的电气连接，并在两端应有良好的接地。GCS 有源设备的正极或外壳与配线设备的机柜应绝缘，并用单独导线引至建筑物总接地汇流排，与其他接地系统联合构成等电位接地。4）防雷和接地应符合下列要求：当电缆从外面进入建筑物时，电缆的金属护套或光缆的金属构件均应有良好 的接地。当电缆从外面进入建筑物时，电缆芯线应采用过压和过流保护措施，并符合防雷规范的要求。防雷接地采用等电位接地。5）防火要求：根据建筑物的防火等级和对材料的耐火要求。GCS 应采取相应的措施，在易 燃的区域和大楼竖井内布放电缆或光缆，应采用阻燃的电缆或光缆；在大型 公共场所宜采用阻燃、低烟、低毒的电缆或光缆；相邻的。四、主设备介绍四、主设备介绍 1、核心交换机 产品参数：20 个 10/100/1000Base-T，4 个 100/1000 Base-X 千兆 Combo 口，上行支持 41000Base-X SFP、210GE SFP、410GE SFP插卡，双电源，可插拔，支持 USB 口，包转发率：96Mpps，交换容量：256G。2、防火墙 产品参数：24 个 10/100Base-TX，2 个 1000Base-X SFP，2 个千兆 Combo 口（10/100/1000Base-T 或 100/1000Base-X）3、电话程控交换机 （1）产品参数：机型 用户+中继容量 PCM 数字中继 专用话机 中继接口 SOT600S 224（用户/中继均以 8 端口为单位）1-4 个 E1 最多可配接 48 部 最多可配接 32 路（2）主要特点 高可靠性、低功耗、节能省电 外接端口（用户、中继电路）具备过压过流保护，误接 220交流电源不会损坏，排除后能自动恢复。整机由高集成度、低功耗集成电路 和电子元器件组成，并且由软件动态控制整机功耗，因此节能省电。功耗 比市场上同类产品低 1/3，真正做到将节能和环保融为一体。在线升级 在线升级是 600S 系列集团电话的最新功能特点，它将在线升级软件内嵌到话务台内，使用特别方便。当软件版本发生更新时，用户无需将 芯片寄回厂家进行升级，只需上网下载最新版本的程序文件并使用话务台上的在线升级功能即可轻松完成升级。可配置 48 门数字式专用话机 系统可选配 SOC31 系列数字式专用话机，该话机功能先进、外观时尚、功能强大、使用方便。具有内/外广播、通话保留、日常/夜服呼入 等待、秘书分机、保留、免打扰、转接、静音、编程等丰富的功能。集团电话配合该话机使用，可充分发挥出本集团电话的优势。硬盘式在线录音和语音留言系统 用户可以将双方的通话进行录音，录音内容存于硬盘，且录音时间可长达数百小时，录音内容存于硬盘，支持同时 4 路通话的录音并带有 电脑话务台的友好控制界面。当用户忙或无人接听时可启用语音留言功能，用户可以使用系统自带的或自录的主人慰问语。话单永不丢失 系统有海量存储话单的能力，基本储存为 2000 张话单，FLASH 版本可贮存200 万张话单（E 系列集团电话不带 FLASH 版本。），若与电脑话务 台相连，则话务台联机后自动向话务台传送所保存的话单，使话单存储更安全，同时话费管理也更方便。由于采用了独特的通信机制，在电脑突然断电的情况下，集团电话会自动停止向话务台传送话单，真正做到话单永不丢失。四段语音 外线听语音呼入时，系统可根据服务状态（日常或夜服）分别对接通、用户忙、无人接听和拨错号四种情况提供四段不同的语音，且前 3 段有 5 种语音供用户选择。第三章：安防监控系统系统总体设计 一、一、总体设计思路总体设计思路 高清晰视频监控系统由监控专网、监控设备和应用软件组成。建成以后是一套综合性视频监控系统。按照“抓应用、求先进、上台阶”的思路，在可靠运行的前提下借助先进的视频监控技术提升系统的先进性，满足未来 5-10 年的发展要求；完善监控系统的管理和运用，使监控系统对安保、业务的作用最大化；完善系统之间的联动和应用软件的功能，使用户在运用本套系统时能充分感受到稳定、实用和便利。充分利用监控资源，发挥整体效益，做到系统具有可持续发展特性。1.11.1、系统定位系统定位 全高清视频监控系统建设我们提出以下定位：高起点的设计系统，系统具有先进性和可持续发展特性；强调系统的实战性，一切围绕用户业务和安全防范展开，系统服务于实战；强调系统的联动，将报警系统与监控系统结合起来，在一个平台上实现报警联动的功能；强调系统资源的共享，让本次建设的系统成为一个立体的、多层次的、全方位的、具备防御层概念的视频监控系统，开放式平台为系统资源二次利用、共享提供基石；强调录像图像画面的有效性和实时监控的有效跟踪；强调系统的稳定性和简单操作性；确保系统是一个安全可靠的信息系统。1.21.2、系统架构系统架构 目前监控系统联网架构模式主要有全数字和数模结合模式两种，前者的典型标志是采用网络摄像机和数字矩阵，后者的典型标志是采用模拟摄像机加视频编码器。通过实地调研对比分析，我们认为数模结合更符合本次项目，原因如下：数模结合视频监控系统是当前主流的架构，技术和应用都非常成熟；数模结合网络视频监控系统是实现高性价比的高清视频监控的基石；数模结合网络视频监控系统易于扩容，易于开发应用新功能，是一套符 合发展规律的、具有可持续性的、先进的网络视频监控系统；数模结合网络视频监控系统运作于监控专网内，对未来跨公网网络监控系统改造具有指导意义。故此，本系统架构按数模结合模式设计网络视频监控系统。1.31.3、系统关键业务流程系统关键业务流程 数模结合网络视频监控系统按安防规范分作几个部分：采集部分（高清晰摄像机）、传输部分（IP 视频专网、流媒体模块）、存储部分（存储模块）、显示部分（电视墙模块）和管理控制部分（中心服务模块、客户端），并单独设计一个报警服务模块来接收、转发报警信号。各服务模块因信令交互构成一套有机整体，在网络上合理部署服务模块，优化信令（数据流）流程，使监控系统更好地运作，整体效能得以最大限度地发挥。系统关键业务流程如下图所示：图 2.1 系统关键业务流程图 图 2.1 呈现以下几类信令、数据交互：（1 1）注册、管理、控制信令注册、管理、控制信令 包含注册信令、管理信令和配置信令。前端设备和服务模块都注册到中心服务模块上，接受中心服务模块的统一管理和资源调度。统一管理统一管理：指只有在中心服务模块上注册成功的组件才能使用，重要性尤其 体现在对复杂前端设备的接入管理和后端客户端的权限管理。资源调度资源调度：指主要体现在存储服务的调度、流媒体服务的调度等。（2 2）实时流（预览）实时流（预览）前端设备的实时流送至流媒体服务模块，再转发给 1 个（或多个）客户端解码显示在 PC 显示屏，亦可转发给电视墙服务模块解码输出到电视墙显示。采用流媒体服务模块一方面能减轻前端设备接入带宽的压力和设备的处理压力，另一方面能将用户与设备隔离，确保系统的安全性。通常前端设备的接入带宽较少，所处环境也较恶劣；使用流媒体模块以后，后端多路并发预览也只需从前端获取 1 次码流即可，相应地降低了前端处理输出多路码流带来的压力和功耗。其次，用户若能直接访问前端设备，会存在系统风险，存在用户恶意破坏前端设备的可能。将它们隔离开，能从根本上杜绝这种风险。（3 3）存储流存储流 前端设备根据录像计划将视频流写入存储服务模块。如前文所述，合理设计存储系统能确保录像过程高效、稳定、可靠。（4 4）检索指令、回放流检索指令、回放流 客户端向存储服务模块发起录像检索请求，后者从存储介质中检索出指定录像并返回给客户端解码显示，客户端也可将回放流推给电视墙服务模块解码上墙回放。（5 5）告警信令告警信令 可能存在的 11O 报警、视频丢失报警、遮蔽报警、移动侦测报警、智能分析报警、设备运行状态报警都将上传到报警服务模块，由它判断报警归宿和报警优先级，将报警信息转发给合理的客户端去处理。新建监控资源新建监控资源指本项目的前端子系统，散布在各监控点。中心机房中心机房设置在监控中心旁，内部包含了存储子系统、管理控制子系统和集成联动部分。是整个监控系统的核心，是软件平台的核心。前端采集部分前端采集部分采用模拟枪机、高速球（或/和）半球作为主要的图像采集设备，特点为图像清晰度达到全实时高清晰质量，分辨率为 540P；夜间照度较差又无补光措施的位置选用红外摄像机。尽量做到所有摄像机都采用光纤直接接入大楼监控专网。管理控制部分管理控制部分包含了管理服务器、流媒体服务器、报警服务器和控制（配置客户端）。管理服务器对全网监控设备和服务器实行统一的注册管理功能，包括对前端摄像机的巡检、配置、维护，工作异常的摄像机将在平台产生报警；监视存储系统的工作状态，监视电视墙服务器的工作状态，设备工作异常产生报警信息，并产生相关的日志；管理控制中心和客户端的登陆用户名/密码，并为每个用户分配对应的权限，用户只能在授权范围内操控监控资源。流媒体服务器将视频数据转发给分控客户端使用；控制（配置客户端）对整套视频监控系统执行配置操作。显示部分显示部分采用高清解码器构建高清数字矩阵，输出高清图像到高清电视墙，向下兼容解码 D1 图像，兼具传统模拟矩阵的切换、轮巡等功能。控制台部分由操控客户端和控制键盘组成，能完成：调看实时监控图像，回放录像文件，切换电视墙的显示方式等等。操作位部分由多台 PC 客户端 二、二、系统详细设计系统详细设计 2 2.1.1 需求设计分析需求设计分析 当前鹿门山风景区监控报警联网系统，必须满足集中监控和远程控制管理，大容量的网络集中录像存储。防范功能齐全，图像和控制信号传输方式简单可靠，监控管理系统运行稳定，操作简单等等特点。基于上述对鹿门山风景区监控报警联网系统需求的分析，本次方案设计采用了数模结合与络存储设备完美结合，所有视音频数据、控制信令均以 IP 包方式进行传输，录像数据存储在高性能、高可靠性的存储设备内，从前端到后端做到真正的成熟稳定监控系统。并在监控中心配置数字解码器实现数字矩阵的功能，将网传过来的数字视频解码上电视墙显示。2.22.2 前端子系统前端子系统 （1 1）简述简述 数模结合网络视频监控系统的前端子系统包含了图像采集和编码服务两种功能。主要满足各级监控中心对各监控点图像的调用和观看。其中一部分远距离将采用摄像机提供图像，并用模拟光端机将其视频图像解码成网络信号部署在监控点位，通过视频监控专网汇集到各区域中心，并完成数据转发，另一部分近距离可直接采用视频接收视频信号到控制机房，供各部门调用。（2 2）组成及选型原则组成及选型原则 前端部分主要包括：摄像机、护罩、防雷器、硬盘录像机、网络解码器服务器、光端机、立杆等。本项目总共包括 48 个监控点，选型原则是高清晰红外枪机，半球，高速球。（3 3）监控点分部说明监控点分部说明 视频监控系统视频源层主要由枪机（球机）、半球、等设备构成。园区室外监控关键路口设置 31 个枪机（球机），7 个高速球；室内设置 10 个半球，序号 位置 分辨率 选型 1 室外定点监控区域 540TVL 红外一体化枪机 2 室内定点监控区域 540TVL 红外半球 3 室外定点监控区域 540TVL 红外高速球机（4 4）前端工作方式前端工作方式 模拟摄像机采集的视频图像经过模拟光端机解码转换为网络信号，通过光纤接入监控专网，直接输出 IP 码流（包含视频、控制、报警等）。基于实时流与存储流分离的原则，实时流送往流媒体交换并转发给客户端、数字矩阵等解码显示，存储流直接写入硬盘录像机存储系统。（5 5）室外枪机立杆基础室外枪机立杆基础 可根据监控点的现场实际勘查情况，前端摄像机安装采用单独立竿的方式进行安装。（1）立杆：立杆高度 3-6 米左右,立竿管壁厚5mm，挑臂长度 35 米不等,根据现场不同情况而决定。（2）基础：设计安装立杆的路口必须先灌筑基础。基础深度应在 1.5 米左右。（3）前端机箱挂杆安装，电源进线和光缆引入机箱内，和立杆统一接地，以避雷。（6 6）避雷接地注意事项避雷接地注意事项 前端设备安装于室外，易遭雷击，为了前端设备能可靠、长久地运行，摄像机杆和前端机箱须接地。在前端采用电源防雷措施，监控立竿和监控箱统一接地，每个监控点做一套独立接地系统，要求接地电阻10。机箱和立杆统一进行接地处理。（7 7）整体设计说明整体设计说明 此方案设计原则是所有模拟图像集中存储到中心机房，而有一部分摄像机位于机房较远，需要采用光纤传输，所以前段模拟摄像机将采用结合光端机的方法，模拟信号转换为光信号到中心机房，然后再用光端机转换为模拟信号进行存储，另一部分近距离的将直接采用视频线。2 2.3 3 存储子系统存储子系统 存储部分主要是对网络存储设备进行选型，并优化网络存储结构以保证网络存储的可靠性。本项目设计的存储系统需满足 270 个监控点保存 30 天的要求。（1 1）简述简述 高清晰视频监控系统的存储服务子系统主要为实现鹿门山旅游景点园区各监控点视频图像通过监控专网传输到园监控中心进行集中网络存储进行管理而设计的，并且视频存储服务系统能够向总控中心、区域分控中心、分控客户端等用户提供历史视频检索回放等服务。视频存储服务子系统支持 NVR、DVR、NAS、IP SAN、磁盘阵列等方式的海量视频存储功能，支持快速定位检索功能，支持对视频存储数据的查询、管理、备份功能。（2 2）设计思想设计思想 在设计全数字网络视频监控系统的存储部分时，我们依据以下设计思想：监控系统的存储压力全部集中到监控专网，需解决大规模持续并发视频数据写操作的存储难题。要考虑网络故障以后，录像数据的缓存以及网络恢复以后的补录技术。关键录像需冗余存储，提高关键录像可靠性。对关键录像的定义是移动侦测触发的录像、报警信号触发的录像、电视墙显示过的图像。系统平台能集中管理所有存储资源并统一调度，统一部署存储策略。与存储资源分布的物理位置无关，只要 IP 网可达，便可实现对存储资源随时随地检索和回放。保障存储数据的安全性，对访问权限进行集中管理与分配。存储的数据无法被更改，利用水印技术检测视频数据在传输过程中是否被篡改。存储可无缝扩容。（3 3）存储架构存储架构 本方案采用中心集中存储的存储架构。集中存储体现在总中心安装网络设备，保存全网关键录像的监控视频录像。总中心选用硬盘录像机作为存储设备，通过存储服务器能提供丰富的存储策略。（4 4）存储功能存储功能 视频存储功能 视频存储服务系统支持存储服务器、磁盘阵列、NAS、SAN 等多种存储设备。视频存储服务系统支持手动录像、计划录像、报警录像，对这三种方式触发的录像方式如下：手动录像：当用户在客户端上选择手动录像后，将要录像的摄像机信息存储到数据库对应的表中，并通知视频存储服务系统执行该条记录。计划录像：用户可以在客户端软件上制定录像方案，并对录像方案进行保存，当选择执行某个录像方案时，就会通知视频存储服务系统按照该方案进行计划录像。报警录像：当发生视频报警时，视频存储服务系统会收到触发视频报警录像的信息，视频存储服务系统便根据包含的摄像机信息进行录像存储。视频存储服务系统支持节假日设定、录像文件最大长度设定、存储容量设置和状态显示等功能。视频存储管理功能 支持对存储的视频数据进行管理和设置。可设置当磁盘空间不足时处理方式（提前预警、覆盖）。录像状态（计划、手动、报警、运动检测）显示。可检测存储设备的工作状态，对异常情况报警。视频资料检索功能 视频存储服务系统支持客户端的历史视频检索功能。系统支持客户端按日期、时间、类型、服务器、通道检索客户端本地或远程服务器端的录像文件，系统以文件信息列表形式将检索结果返回给客户端。视频资料回放功能 视频存储服务系统支持同时回放多个服务器或本地的多个存储通道的同一时间的录像文件，最多可达 16 画面同时同步回放，支持 1/4/6/9/16 画面显示。回放时能够支持暂停、播放、停止、快放、慢放、单帧步进、循环播放、精确定位到某帧、备份、调节音量、调节亮度色度对比度色调等操作。视频存储服务器还能够支持录像剪辑，录像文件下载等功能。2 2.4.4 显示控制子系统显示控制子系统 1 1、简述简述 视频显示控制子系统主要为实现总控中心、区域分控中心和全网视频统一调用、控制及显示而设计的，实现对数字视频的远程访问、视频流接收、数字视频的解码显示和大屏幕视频显示控制等功能。以显示电子地图的形式，展示可用的视频资源，通过点击电子地图上视频标识的方式，查看该处的视频，以图形化的操作方式，实现了视频的统一调用及管理。2 2、组成及选型组成及选型 显示控制子系统由电视墙和操作台组成。电视墙包括 8 台 32 英寸液晶监视器 根据实际工程实施经验，建议控制台到大屏幕的观看距离不小于 3 米。3 3、主要功能主要功能 视频显示控制子系统的主要功能如下：监控视频资源调用、控制功能，实现对所有监控位及相关设施视频进行统一调用、切换和控制的基本功能；原有视频资源调用接口功能，提供接入、调用、显示视频图像；基于电子地图的视频资源展示功能，可以通过电子地图直观显示各视频资源的分布，并可以通过电子地图直接调用相关位置的视频图像；基于列表的视频资源展示功能，提供快捷的视频图像调用操作方式，实现摄像机图像的快速调用；视频轮巡功能，可以对大屏幕指定的显示单元预先设置轮巡列表，人工、自动触发视频轮巡功能；摄像机云台的控制功能，可控制摄像机镜头的转动、光圈、变倍、焦距等参数；可以通过键盘操作，控制摄像机镜头的参数；视频解码服务器控制功能，控制视频解码服务器视频流的连接，从而控制大屏幕显示图像的内容；历史视频检索回放及智能检索功能，可以根据摄像机的属性、时间等条件检 索回放存储的历史视频图像；报警视频联动处置功能，可立即响应园区内发送的视频报警信息，对报警视频进行实时查看、处置，并可以选择在大屏幕上显示。三、三、设备选型设备选型 3 3.1.1 设备型号设备型号 本监控推荐使用品牌：大华 大华采用室外一体化枪机 DH-A-FW460BP-IRA 以及红外高速球 DH-SD6923-H和室内半球 DH-CA-DW460CP-IR2。3 3.2.2 设备参数设备参数 （1 1）设备型号：设备型号：DHDH-A A-FW460BPFW460BP-IRA IRA 采用高性能 SONY CCD；采用全 SONY 解决方案；分辨率高，图像清晰、细腻；支持自动彩转黑功能，实现昼夜监控；符合 IP66 级防水设计,可靠性高；支持自动电子增益功能，自动调节亮度；红外照射距离可达 100 米；应用场景：适用于道路、仓库、地下停车场、酒吧、管道、加油站等光线较暗或无光照环境。（2 2）设备型号：设备型号：DHDH-SD6923SD6923-H H 采用高性能 SONY CCD；采用全 SONY 解决方案；分辨率高，图像清晰、细腻；支持自动彩转黑功能，实现昼夜监控；符合 IP66 级防水设计,可靠性高；支持自动电子增益功能，自动调节亮度；红外照射距离可达 100 米；应用场景：适用于道路、仓库、地下停车场、酒吧、管道、加油站等光线较暗或无光照环境。（3 3）设备型号：设备型号：DHDH-CACA-DW460CPDW460CP-IR2IR2 采用高性能 SONY CCD；采用全 SONY 解决方案；支持自动白平衡功能，色彩还原度高，图像逼真；支持自动彩转黑功能，具有三种红外照射距离供选择，实现昼夜监控；信噪比高，图像画面干净、悦目；支持自动电子快门功能，适应不同监控环境；支持自动电子增益功能，亮度自适应；应用场景：适用于道路、仓库、地下停车场、酒吧、管道、加油站等光线较暗或无光照环境 第四章 机房工程 一、设计说明一、设计说明 网络通讯机房是各类信息数据的处理中心。由于系统各类信息数据的重要 性、敏感性、及时性，机房内放置的计算机设备、通讯设备、网络设备及辅助系 统设备，不仅因为是高科技产品而需要一个非常严格的操作环境，更重要的是机、房内设备可靠运行，才能保证通讯网络枢纽畅通无阻地传递信息。1 1、设计依据与标准、设计依据与标准 -民用建筑电气设计规范 JGJ/T16-92；-民用闭路监控电视系统工程技术规范GB50198-94；-电子计算机机房设计规范GB50174-93；-电气装置安装工程电气设备交接实验标准 GB50150-91；-电气装置安装施工及验收规范GBJ232-90,92；-工业与民用供电系统设计规范GBJ52-83；-工业与民用电力装置的接地设计规范GBJ65-83；2 2、设计范围与内容、设计范围与内容 根据用户需求和我们的理解，本次设计共包括以下内容：1）机房室内装修；2）机房 UPS 系统；3）机房防雷与接地保护措施。3 3、设计原则、设计原则 机房布局应严格按照国家相关规定，合理划分功能区域。GB50174-93电子计算机机房设计规范规定：计算机机房组成应按计算 机运行特点及设备具体要求确定。宜由主机房、基本工作间、辅助房间等组成。设备间电子设备非常集中，电噪声比较大，工作人员长期在这种环境下工 作，很易疲劳，而且有损健康，在区域布局设计中必须充分考虑这种因素，将工 作间与设备间进行严格区分。在机房区域布局时应将强弱电布置在不同的功能区 域内，不得强弱电混合放置。在设计机房时应充分考虑机房扩充设备的可能，尽 量增加设备间的面积，以满足机房扩展的需要。二、需求描述二、需求描述 随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术,即机房工程也在不断地推陈出新。所采用的新材料、设备、工艺和技术的应用，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等，能充分满足计算机设备的安全可靠地运行，延长 计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境。本机房设计理念：根据现场情况，在工程设计时力求工作环境与操作系统的 简洁、大方与适用，因地制异，节约环保，功能明确，专室专用。三、系统设计三、系统设计 1、装饰装修 机房装饰最佳效果保证的前提是选用优质的材料，本次方案选材原则：材料 以自然为主，做到简明、淡雅具有防火、防静电（导电）轻质高强具有环保功能，安装使用后，有利工作人员的健康。更重要的是保证机房的温湿度及洁净度要求，减少能量的损耗，还具有一定的屏蔽功能。A、地面 机房地面工程是机房工程中一个很重要的组成部分，地板采用抗静电活动地 板，其具有可拆卸的特点，因此，所有设备的导线电缆的连接、管道的连接及检 修更换很方便。机房地板要求做防尘、防水防潮、防霉、防静电、保温、隔热等 处理。静电地板选用抗静电复合活动地板，规格 600*600*40mm，考虑到板面下 要做空调出风口，板面标高 400mm，墙面踢脚板选用铝合金踢脚板。B、墙面 内墙的装饰效果是由其质感、线条和色彩三个因素构成，本工程墙面为基层 处理、刮腻子刷防尘漆。C、洁净处理 本网络机房属洁净性厂房，为避免机房起尘对网络造成损坏，我们采用的材 料均具备不起尘的优点，对于吊顶内、地板下水泥顶面及四周墙面采取批刮腻子、刷防火漆的防尘处理方式。2、UPS 系统 计算机系统或电信设备对供电质量要求较高，通常要求电源的技术指标满足 电压+/-5%，频率+/-1%，谐波失真5%。为了保证计算机稳定工作，机房采用 UPS 供电。UPS 的基本结构是把交流电变为直流电的整流/充电装置和一套把直流电变 为交流电的逆变器。蓄电池在市电正常时贮存收能，维持在一个正常充电电平上，当市电发生故障转由蓄电池对逆变器供电，所以它大大提高了供电的可靠性和供 电质量。设计配置、安装 UPS 要注意下列事项：1）、提供一个较好场地，保证 UPS 可靠地运行以及操作维护方便。即注意 空调、通风、房间大小、引线方便程度和地面承受力等。2）、UPS 的超载能力差，故 UPS 负荷统计要准确和最少要考虑近五年内负 荷的增长，以及 UPS 负载能力逐年退减情况，以确保适当运用资源，又不至投资 过大。计算机系统供电由 UPS 供给，其它可由外电经主配电柜分配后直接供给，主 配电柜是供电系统的前端，要求控制灵活，使用方便，选用质量可靠零配件。为了便于控制，在 UPS 输入端加设一个分配电柜，分配电柜零件的位置要合 理安排，防止电磁干扰，分配电柜引进三相电源及发电系统，安装电源电流、电 压表和批示灯。为了实现 2 路市电自动转换，防止短路超载，应安装快熔保险器、倒相闸刀、换相器及自动空气开关，设置可靠的控制系统及各种输入输出插座。由 UPS 提供的电源在进入机房后，最好通过配电柜上的开关进行控制，这样 即可均衡负载，又可以灵活控制。本工程中 UPS 系统设计如下：本机房建议采用科华 KELONG YTR1103L,电池采用松下 12V100AH(延时 3 小时)3、防雷接地系统 防雷击是年复一年的严重自然灾害之一。随着我国通信技术和计算机网 络系统的发展、通信设备的增多、规模增大，避雷防过压已成为具有时代特点 的一项迫切要求。随着设备的高度集成化和计算机网络的发展，一方面大型电 子计算机网络、程控交换机组等系统设备耐过电流、耐雷电压的水平反而随之 降低；另一方面，由于信号来源路径增多，系统较以前更容易遭受雷电波的侵 入，致使雷电灾害频频发生。(1)雷击的分类及危害 雷击一般分为直击雷击和感应雷击。直击雷击是指雷电直接击在建筑 物、构架、树木、动植物上，由于电效应、热效应和机械效应等混合力作用，直接摧毁建筑物、构架以及引起人员伤亡等，因此直击雷的电效应，有可能 使机房微电子设备遭受浪涌过电压的危害。感应雷击（又称二次雷击）是指 雷云之间或雷云对地之间的放电，而在附近的架空线路、埋地线路、金属管 线或类似的传导体上产生感应电压，该电压通过传导体传送至设备，间接摧 毁微电子设备。感应雷击对微电子设备，特别是通讯设备和电子计算机网络 系统的危害最大，据资料显示，微电子设备遭雷击损坏，80%以上是由感应 雷引起的。(2)设计说明 专业机房应安装一个良好的接地系统，使电源中有一个稳定的零电位，
