北京某危改住宅基坑支护工程设计(止水帷幕+土钉墙)与施工及土方开挖方案-secret.doc

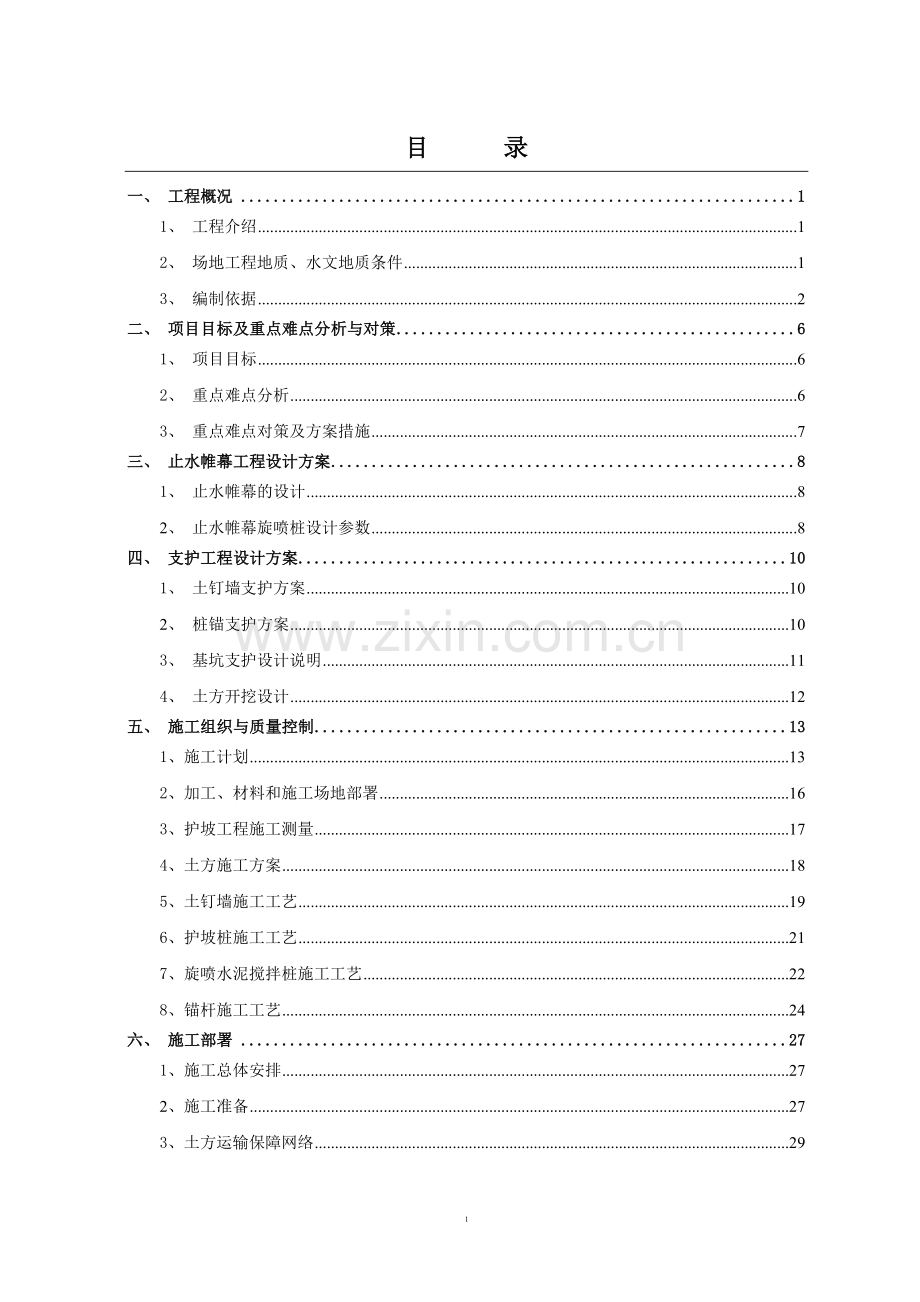

安外 西里危改住宅基坑支护工程设计与施工及土方开挖方案院 长：总 工：审 核 人：编 制 人：2008年3月5目 录一、 工程概况11、 工程介绍12、 场地工程地质、水文地质条件13、 编制依据2二、 项目目标及重点难点分析与对策61、 项目目标62、 重点难点分析63、 重点难点对策及方案措施7三、 止水帷幕工程设计方案81、 止水帷幕的设计82、 止水帷幕旋喷桩设计参数8四、 支护工程设计方案101、 土钉墙支护方案102、 桩锚支护方案103、 基坑支护设计说明114、 土方开挖设计12五、 施工组织与质量控制131、施工计划132、加工、材料和施工场地部署163、护坡工程施工测量174、土方施工方案185、土钉墙施工工艺196、护坡桩施工工艺217、旋喷水泥搅拌桩施工工艺228、锚杆施工工艺24六、 施工部署271、施工总体安排272、施工准备273、土方运输保障网络294、工程质量保证措施305、施工质量持续改进措施326、施工质量验收标准327、工程进度控制348、技术资料管理36七、 雨季施工措施371、 准备工作372、 雨季施工技术措施37八、 地下文物保护措施39九、 安全管理措施40十、 文明施工措施41十一、 环境保护措施421、 环境管理体系422、 环境保护的管理制度423、 环境保护措施42十二、 工程紧急预案441、 坡顶变形预警值442、 预案启动前提443、 预控措施444、 紧急预案44十三、 基坑边坡变形观测方案461、 实施方案及测点布置462、 观测精度控制463、 观测时间464、 观测记录465、 观测注意事项47 附图：1、 基坑支护工程平面布置示意图2、 基坑支护工程剖面示意图一、 工程概况1、 工程介绍拟建安外 西里危改住宅工程位于北京市东城区安定门外 西里，东城区师范学校东侧。由北京 建筑设计有限公司设计，由 综合勘察研究设计院担任岩土工程勘察。拟建建筑物地上各层为住宅，局部为物业管理用房。建筑层高11层，高度为30m，地下设有地下室，地下两层，基础埋深约7.70m。本次设计与施工范围为基坑止水帷幕、边坡支护、土方开挖。2、 场地工程地质、水文地质条件拟建场区处于北京市东北部，为永定河及温榆河冲洪积扇的交叉部位，各地层交互沉积，较为紊乱。根据北京平原地区第四系覆盖层等厚线图，场区第四系覆盖层厚度约为120m。拟建场区地形平坦，地面标高43.1943.42m。2.1 工程地质条件根据本工程安外 西里危改住宅工程岩土工程勘察报告（建设综合勘察研究设计院，2006.11.）描述，勘察25m深度范围内除上部填土外，以下为一般第四系冲洪积层，共分6大层。场地地层自上而下描述如下：第1层土为填土，包括杂填土和1素填土。杂填土：杂色，湿饱和，松散稍密。上部以建筑垃圾为主含较多砼块、砖块、碎石颗粒等；下部以生活垃圾为主，含大量煤灰渣，为含滞水层，局部为混凝土或方砖路面。1素填土：黄褐褐黄色，稍湿湿，松散稍密。以粉质粘土为主，局部可见。含少量砼块、砖块、石灰渣、植物根系等。第1层土的厚度为3.004.30m，层底标高为39.0140.23m。第2层土为第四系冲洪积层，包括粉质粘土重粉质粘土和1粘质粉土：粉质粘土重粉质粘土：黄褐褐黄色，局部显灰色，湿，可塑软塑，中高中压缩性。含云母、氧化铁等。局部夹粘土薄层或透镜体。1粘质粉土：黄褐褐黄色，湿饱和，密实，中低压缩性。含云母、有机质等。局部砂质粉土。第2层土的厚度为7.209.50m，层底标高为32.0230.73m。 第3层土为第四系冲洪积，包括粘质粉土砂质粉土、1粘土和2粉质粘土：粘质粉土砂质粉土：黄褐褐黄色，湿，密实，中中低压缩性。含云母、斑点状氧化铁等，局部夹粉质粘土薄层。1粘土：棕褐色，稍湿湿，中密。含云母、斑点状氧化铁、钙质和姜石等，土质不均，局部为重粉质粘土。2粉质粘土：褐黄色，湿，可塑，中压缩性。含斑点状氧化铁、姜石，局部揭露。第3层土的厚度为5.907.70m，层底标高为23.7225.89m。粉细砂：黄褐色褐黄色，饱和，中密密实。含云母、氧化铁，砂质较均，夹粘性土薄层。本层局部缺失。第4层土的揭露层厚为02.40m，层底标高为22.7424.64m。第5层土为第四系冲洪积，包括1重粘质粉土粘土和1粘土和2粉质粘土：1重粘质粉土粘土：棕黄棕褐色，湿，硬塑可塑，中压缩性。含氧化铁、云母。2粉质粘土：褐黄色，湿，可塑，中低压缩性。含云母、氧化铁等。第5层土的厚度为2.205.40m，层底标高为18.8924.62m。粉砂砂质粉土：褐黄色，湿，密实。含氧化铁、云母。局部钻孔揭露，最大揭露的厚度为2.00m。2.2 水文地质条件本次勘察期间，在25.0m深度范围内共测得一层地下水。为上层滞水，赋存于杂填土层，初见水位埋深为2.403.00m，稳定水位埋深为1.702.50m。根据勘察报告提供资料，该场地与拟建工程关系密切的地下水对混凝土结构有腐蚀性，腐蚀等级为中等腐蚀；地下水对钢筋混凝土无腐蚀性。3、 编制依据3.1主要施工规程、规范类别名 称标准号国家工程测量规范GB50026-93国家锚杆喷射混凝土支护技术规范GB50086-2001国家建筑工程冬期施工规程GBJ104-97国家地下工程防水技术规范GB50108-2001国家混凝土外加剂应用技术规范GB50119-2003国家人民防空工程施工及验收规范GB50134-2004国家建筑地基基础工程施工质量验收规范GB50202-2002国家混凝土结构工程施工质量验收规范GB50204-2002国家建设工程项目管理规范GB/T50326-2001国家建设工程文件归档整理规范GB/T50329-2001国家建筑边坡工程技术规范GB50330-2002行业建筑机械安全技术规程JGJ 33-2001行业施工现场临时用电安全技术规范JGJ46-2005行业建筑施工高处作业安全技术规程JGJ 80-91行业建筑工程冬期施工规程JGJ104-97行业建筑基坑支护技术规程JGJ120-99行业建筑施工现场环境与卫生标准JGJ146-2004地方建筑工程施工测量规程DBJ01-21-95地方北京市建筑工程施工安全操作规程DBJ01-62-2002地方建筑工程施工技术管理规程DBJ01-80-2003地方建筑基坑支护技术规程DB11/489-20073.2主要标准 类别名 称编 号国家建筑工程施工质量验收统一标准GB50300-2001国家砼质量控制标准GB5016492国家混凝土强度检验评定标准GBJ107-87行业人民防空工程质量检验评定标准RFJ1-90行业建筑施工安全检查标准JGJ59-19993.3主要法规类别名 称编号国家中华人民共和国建筑法1997年主席令91号国家中华人民共和国安全生产法2002年主席令70号国家中华人民共和国合同法1999年主席令15号国家中华人民共和国劳动法1994年主席令28号国家中华人民共和国计量法1985年主席令28号国家中华人民共和国环境保护法1989年主席令22号国家中华人民共和国招标投标法1999年主席令20号国家建设工程质量管理条例2000年国务院令279号国家建筑工程安全生产管理条例2003年国务院令393号国家建设项目环境保护管理条例1998年国务院令253号行业房屋建筑工程质量保修办法2000年建设部令第80号行业房屋建筑和市政基础设施工程施工分包管理办法2004年建设部令第124号行业危险性较大工程安全专项施工方案编制及专家论证审查办法建质2004213号行业房屋建筑工程和市政基础设施施工实行见证取样和送检的规定建建2000211号地方北京市建设工程施工现场管理办法北京市政府令72号地方北京市建设工程施工现场保卫消防工作标准京建施20034号地方北京市建设工程施工现场安全防护标准京建施20031号地方北京市建设工程施工现场场容卫生标准京建施20032号地方北京市建设工程施工现场环境保护标准京建施20033号地方北京市建设工程施工现场消防安全管理规定北京市政府令84号地方北京市建设工程施工试验实行见证取样和送样制度暂行规定建建字2000211号地方北京市建筑工程施工降水管理办法京建科教20071158号地方北京市建筑工程施工降水管理办法实施细则京建科教200892号3.4其他相关文件序号名 称1安外 西里危改住宅工程岩土工程勘察报告建设综合勘察研究设计院，2006年11月2GB/T19001-2000(idtso9001:2000)质量管理体系要求3GB/T24001-1996(idtso14001:1996环境管理体系规范及使用指南4GB/T28001-2001-OHSAS118001：1999职业健康安全管理体系规定5关于进一步做好建筑业10项新技术推广应用的通知（建质200526号）6建筑施工手册7冬期施工手册8甲方对本工程的施工进度总体要求及护坡地基处理施工进度安排。附表 图纸表图纸名称图纸编号出图日期 安外 西里危改住宅地下二层（人防层）平面图/2006年12月/二、 项目目标及重点难点分析与对策1、 项目目标质量目标：质量达到建筑地基与基础工程施工质量验收规范的合格标准，同时满足招标文件、技术规范及图纸要求。进度目标：在施工期间要考虑到如下影响进度因素：1、 施工区间跨奥运会。2、 雨季施工影响。在充分考虑以上困难因素的基础上，采取切实可行的措施，尽量缩短工期，完成工期目标。环境和职业安全健康目标：我单位在施工管理过程中将以“以人为本，关爱生命健康；保护环境，营造绿色建筑；追求人居、社区和施工环境的不断改善”的环境和职业健康安全方针为宗旨，杜绝重大伤亡及火灾、机械事故。文明施工目标：文明施工，避免由此引起扰民及民扰，影响工程进度。2、 重点难点分析工作内容包括旋喷水泥搅拌桩、护坡结构（护坡桩、土钉、锚杆）的成孔、灌注（注浆）、成桩、护壁泥浆处理。21本工程场地地层条件复杂，土层物理参数试验值不高，对边坡支护结构设计不利。22工程量大，工序交叉项目多，土方开挖、土钉墙、护坡桩、旋喷水泥搅拌桩、锚杆互相干扰，影响工程的总工期。23项目所在区域为居民小区，施工条件影响因素还需考虑如下条件：231雨季施工因素本工程预计开工时间在2008年4月或5月，土方、护坡、旋喷水泥搅拌桩施工多在雨季进行，雨季施工有如下限制条件：、土方开挖在雨季时施工，很难按照施工进度计划出土，从而影响总工期，对护坡工程的施工造成压力，可能影响施工质量。、雨季施工，对土钉、旋喷水泥搅拌桩的施工造成一定的影响。、钢筋在雨季容易生锈，增加施工成本。、雨季边坡稳定性相对差。232奥运会影响工期因素本工程施工后期可能碰到奥运会的前期，造成的限制条件为：交通限行、政府发布停工命令等。3、 重点难点对策及方案措施31 经过认真研究并结合以往我公司成功经验，考虑到周边道路、建筑物的影响，边坡进行合理设计，施工中严格控制开挖速度，保证支护结构的安全度，在基坑开挖和维护期间保证周边环境的安全； 32考虑与周边条件的相互影响，尽量减少工程造价，根据设计计算，拟订在基坑上部2.0m范围内采用土钉墙支护方案，减少工程造价；基坑下部采取桩锚联合支护方案。降水采取截水帷幕（旋喷水泥搅拌桩）的施工工艺，来满足北京市有关规定。33为降低土方开挖、支护结构施工对周围居民的影响，首先选用低噪声空气压缩机及锚喷机；其次合理安排设备，保证施工工地噪声限值75dB的要求。34本对于交通限行主要受影响的是我方土方开挖施工和护坡桩商品混凝土灌注施工，针对对本地段的交通施工限制条件，我方采取的措施为，调整护坡桩施工时间为政府允许混凝土罐车通行的时间段，保证护坡桩灌注的连续性，避免断桩发生。同时在甲方没有开工证的情况下利用我方在此长期施工积累的社会关系，疏通相关部门的关系，保证采取夜间施工，争取在夜间早出，多出土方，为后续基础施工创造好的进度条件。35本工程预计开工时间在2008年4月左右，土方、止水帷幕、护坡工作受到多方干扰，施工期间应注意雨天施工措施。相应的雨天施工措施见后面的有关部分。36针对本工程的特点，我们将重点控制和管理现场平面布置、噪声污染、水污染、废弃物污染等，并加强与环卫部门的沟通协调工作，做好环境保护。48三、 止水帷幕工程设计方案1、 止水帷幕的设计1.1 确定旋喷桩搭接厚度作为隔水帷幕的旋喷水泥搅拌桩与相邻护坡桩的搭接厚度为100mm，桩的垂直度为2%。1.2 确定止水帷幕厚度t其中t为相邻桩搭接厚度；R为旋喷桩半径400mm，2e搭接宽度100mm，则有 (mm)1.3 确定桩长 根据建筑基坑支护技术规程（JGJ120-99）8.4.2落底式竖向隔水帷幕应插入下卧不透水层，本工程只需进入粉质粘土重粉质粘土层即可。其插入深度为l=0.2hw-0.5b其中:l帷幕插入不透水层的深度；hw作用水头；b帷幕厚度l=0.25.30-0.50.3873=0.8661(m)则止水帷幕插入粉质粘土重粉质粘土层2.3m可满足要求，则旋喷桩长应为8m，桩径为800mm。1.4 确定桩间距s旋喷水泥搅拌桩桩间距与护坡桩间距相同s=1200mm。 由于旋喷桩插入粘土层，所以可不进行坑底边旁流土条件验算。2、 止水帷幕旋喷桩设计参数使用单排旋喷桩与护坡桩联合形成隔水帷幕，旋喷桩底进入粉质粘土重粉质粘土层。旋喷桩参数：钻孔直径：600mm 桩长：8m 桩径：800mm 桩间距：1.20m四、 支护工程设计方案根据现场条件及地质情况，拟采用土钉墙、锚杆与护坡桩联合支护体系。基坑上部2m回填土采用土钉墙支护，下部采用桩锚支护。1、 土钉墙支护方案土钉支护深度2.00m。设计土钉边坡按1：0.2进行放坡，设计1排土钉，土钉水平间距为1.5m，布置在地表下1.40m处。土钉长度为2.80m。杆体采用118钢筋，土钉成孔直径100mm，倾角815孔内注素水泥浆（W/C=0.500.55），面层网片钢筋直径6.5，网格间距250mm250mm。面层砼强度满足C20要求。因地下杂填土情况复杂，遇到问题后与本方案设计人员协商后，土钉长度、布置位置、型式可适当调整。2、 桩锚支护方案桩锚支护深度5.70m。2.1 护坡桩设计参数桩径：600mm，桩间距：1200mm，桩长：8.00m（嵌固段长2.30m），钢筋笼直径：530mm桩主筋：922；加强筋：142000；箍 筋：8200；桩身材料：C25砼；冠梁参数：冠梁截面：600mm400mm，主筋：622，箍筋：8200。2.2 锚杆设计参数设计一道锚杆。设置于-2.20m（冠梁上）；钻孔孔径：150mm，倾角：15，长度：15m（其中自由段长5m，锚固段长10m），杆体材料：2根低松弛钢绞线（2s15.2(17)*，fptk=1860MPa），垫板采用普通热轧炭素钢板，规格：200mm200mm，厚度30mm。布置间距：二桩一锚，轴向设计拉力值：360kN，锁定荷载：300kN。注浆材料：W/C=0.500.55的素水泥浆。垫板采用普通热轧炭素钢板，规格：200mm200mm，厚度30mm。3、 基坑支护设计说明3.1 桩间土处理护坡桩支护时，根据设计计算及工程经验，采用的设计桩间距为2倍桩径，因此桩间土支护必须采用挂网锚喷。网片采用网目规格2cm5cm的钢板网，用U型短钉或T型长钉固定，同时用射钉枪在护坡桩上打上锚钉，钢筋网和锚钉固定连接。3.2 现场试钻因场区内地下土层情况复杂，承接工程后，应进行钻机试钻，以便决定护坡桩的成孔设备、方式。3.3 边坡超载本工程设计方案中，边坡计算时考虑最大超载为20kPa。距坑缘2.0m以内，不得堆载任何物品，2.0m以外堆载不得超过20kPa，保证基坑边坡的安全。有特殊要求，须经设计人员验算后决定。3.4 信息反馈施工时应采用信息化施工，加强对基坑边坡位移的监测，对出现的情况应及时处理。变形观测方案见后面第八章节。3.5 应急措施（地下水等危害处理）对于局部地段大量渗水，可采取预钻孔压力注浆，封堵渗水路径；土钉面层结构掺加速凝剂等外加剂进行处理；另在土钉面层预留泻水孔。对于其他不可预见因素可能危及到边坡安全，可采用及时回填土方、顶部卸载、支护结构补强等措施处理。详细应急方案见第七章节。3.6 土钉墙其它设计参数土钉成孔直径为100mm，孔内注水泥浆，水灰比0.50，水泥采用P.O.32.5。面层网片钢筋直径6.5，网格间距250mm250mm。基坑边缘设置散水，散水内置钢筋网并用水泥砂浆抹面，散水宽度800mm1000mm。面层混凝土厚度80mm，误差执行有关规范，混凝土强度C20。坡面2.5m2预加1个泄水孔。土钉位置及倾角根据地层情况可做适当调整。土钉长度包括包括弯钩长度。4、 土方开挖设计4.1肥槽预留工程场地条件复杂，预应力锚杆钢腰梁还要占用一定的空间，因此基坑肥槽预留宽度0.8m。4.2 出土马道的设置出土马道（收口马道）设置在西南角。马道的宽度812m，马道坡比1：4，马道口两侧坡比1：0.5。土方收尾时，马道口做成台阶，进行传递式挖土。最后余土挖完后，利用草袋装土堆砌，将马道口恢复。五、 施工组织与质量控制1、施工计划1.1 人员准备计划组织有经验的专业人员成立项目经理部，制定实际可行的施工措施及安全措施。按照GB/T19001质量体系标准的要求进行管理，依据作业文件、设计方案进行严格施工。本项目部将成立施工阶段专家组。成员均具有高级技术职称，具有丰富的施工经验与深厚的技术理论造诣。在桩施工过程中，专家组成员将不定期地到现场予以指导工作，解决施工中遇到的各种难题。各阶段所需劳动力根据进度计划及时安排进场，分阶段分过程调入。劳动力计划：先期准备人员20人钢筋笼加工人员50人护坡桩施工人员40人土钉墙施工人员50人锚杆施工人员40人水泥搅拌村施工人员40人电工、焊工、特种车辆司机等必须持证上岗。1.2 施工机械设备准备计划施工机械必须保证水泥搅拌桩、护坡桩、土钉墙、锚杆、土方开挖施工进度和质量要求。准备进场的施工机械根据最终的设计方案确定。主要设备见下表，进场计划根据进度计划安排，见施工部署及施工进度网络计划图。对工程中使用的各种设备，在进场前进行全面的检修，以保证各种设备在施工中正常运转，并配备足够易损件。主要施工机械、设备计划表序号施工机械设备名称规格型号数量生产厂家备注1反铲挖掘机EX3004日立公司土方开挖2装载机ZL502广西玉林玉柴工程机械有限责任公司清运钻孔出土3自卸车太脱拉18m330中国青岛重型汽车制造厂土方开挖4反循环/冲击钻机GSD-I、II型4张家口机械制造有限公司降水井施工5长螺旋钻机ZKL800B3郑州勘察机械厂桩施工6汽车吊QY25T3徐州起重机械厂800桩钢筋笼吊装7钢筋切断机GQ502北京房山机械厂钢筋笼加工8钢筋围弯机GW402北京房山机械厂钢筋笼加工9交流电焊机BX1608天津松下电器公司钢筋笼加工10锚喷机M403河南信阳机械制造厂土钉、桩间土护壁施工11锚杆钻机4锚杆施工12压浆高压泵2DWH703北京探矿机械厂锚杆、土钉施工13水泥搅拌机JW1803宜昌黑旋风工程机械有限公司锚杆、土钉施工14导 管直径2503桩混凝土灌注1.3 施工用水、用电计划根据各工序的不同需要，施工用水、用电量不同，各单项工程的用水、用电量如下：工程施工阶段用水量(m3)最大需电量(KVA)扬尘治理30 m3/天（可利用降水井抽出的地下水做降尘用水，以节约用水量）-钢筋笼加工-150土钉墙施工10000（可利用降水井抽出的地下水做搅拌用水，以节约用水量）100水泥搅拌桩施工500 m3/天（其余可利用降水井抽出的地下水做循环用水，以节约用水量）护坡桩施工10000（可利用降水井抽出的地下水做搅拌护壁泥浆用水，以节约用水量）500同期最大使用量500m3/天5001.4 材料进场检（试）验计划施工用钢筋、水泥必须保证桩、土钉、锚杆施工进度和质量要求。准备进场的钢筋、水泥量根据设计方案确定，进场计划需根据工程进度计划安排分阶段分批次组织进场，尽量节省堆放场地，避免挤占加工场地。对基础工程中使用的各种原材料，在进场后进行全面的验收，以保证在施工中使用合格的原材料，并及时送检。原材料名称规格检验数目代表数量送检日期224根/组60t进场2日内144根/组60t进场2日内63根/组60t进场2日内钢筋焊接接头223根/组200个加工后2日内143根/组200个加工后2日内水泥原材料PO32.512Kg/次200t进场2日内C25（护坡桩混凝土）3块/组每台班一组施工中取样制作拆模后1日内C20（土钉面层混凝土）3块/组每天锚喷面积、每个班组每天CFG施工量施工中取样制作拆模后1日内M206块/组每天施工的土钉、锚杆施工中取样制作拆模后1日内1.5 施工现场准备1) 待业主（监理单位）对我方的相关文件批复后，尽快组织材料进场，并及时送检原材料；2) 人员、施工机械准备：工地施工人员、所用机械设备按施工组织设计的进度计划，分批分期进驻现场；3) 复测基线、水准基点；4) 组织施工技术交底；5) 准备施工记录表格及对监理工程师的各项报表；6) 对现场场地进行平整，平整完毕后，进行施工区地面标高的抄测。2、加工、材料和施工场地部署2.1 钢筋加工区安排钢筋加工场地位于基坑东侧。钢筋加工场地采用现状地面，对不平地面需提前进行平整处理，计划开工前4天完成加工场地的处理。2.2 水泥库房安排计划在基坑东侧布置水泥堆放场地，场地约30m20m，水泥采用木板和木方垫置堆放。2.3 施工分项工序及区段的划分本基坑工程施工共有5个分项，分别为截水分项、土钉墙分项、护坡桩分项、锚杆分项、土方分项。将整个需支护边坡施工区域划分为若干区段（AB，BCD），分阶段组织各分项工程流水施工。2.4土钉墙施工安排成孔设备：地质钻机或洛阳铲；设备数量：洛阳铲20套；注浆设备：2DWH-70注浆泵，数量1台。锚喷设备：M40砼喷射机，数量1台。水泥搅拌机：JW180，数量1台。施工人员：30人。土钉墙施工需工期5天。2.5 护坡桩施工安排成孔机械：螺旋钻机（需提前试钻确定），设备数量1台；下笼设备：25T汽车吊，数量1台；灌注设备：内径250mm的灌注导管（改用水下灌注时方使用），数量3套。施工人员：20人（驻现场）。其他护坡桩在降水井施工完成后，摘掉设计标高的土方后进行。护坡桩施工需工期20天。2.6 旋喷水泥搅拌桩施工安排改装的液压步履式长螺旋钻及钻具；往复式高压注浆泵；搅浆筒；振动筛；滤网、高压输浆管、配电柜等施工人员：40人（驻现场）。工序安排：承接工程后，2天内组织旋喷水泥搅拌桩施工人员及设备进场。并在此2天内完成旋喷水泥搅拌桩桩位点的放设。20天完成旋喷水泥搅拌桩的施工。旋喷水泥搅拌桩施工需工期22天。2.7 锚杆施工安排成孔设备：地质钻机；设备数量：2套；注浆设备：2DWH-70注浆泵，数量2台。水泥搅拌机：JW180，数量2台。施工人员：20人。护坡桩施工完成后，进行锚杆施工。锚杆设计1道，应根据不同的设计高度予以土方开挖后组织进行施工。张拉需养护7天后(保证抗压强度15MPa)进行张拉。2.8 收马道计划工期610天。考虑工序流水交叉作业，本工程的计划总工期42天。3、护坡工程施工测量3.1概述护坡桩施工测量包括桩位的平面控制和高程控制，结合本工程实际情况，拟采用经纬仪方向线交会法进行点位放样，确保桩位满足精度要求；3.2平面控制控制点的选择：护坡桩施工测量点位放样的基准点采用建筑物轴线控制点。点位放样：拉钢尺进行投测并校核，满足精度要求；依据桩位与轴线的平面尺寸关系进行点位放样。点位复核：点位复核采用经纬仪复位进行复核。根据总包单位提供的工程测量成果引入平面控制网和标高控制网。根据已获审批的施组设计的桩位平面图，使用经纬仪测定桩位轴线。在桩位点打30cm深的木桩或其他钉桩，桩上钉小钉定桩位中心，并采用“十字拴桩法”作好栓桩标记并加以保护。测量结果经自检、复检后，报建筑工程师或监理复核，复核无误并签字认证后，方可施工。3.3 挖土施工测量 机械挖土标高控制在基底200mm处，及时开展清底工作。 3.4 测量精度的控制及误差范围 测角：采用三测回，测角过程中误差控制在2 以内，总误差在5mm以内； 测弧：采用偏角法，测弧度误差控制在2以内； 测距：采用往返测法，取平均值； 量距：用鉴定过的钢尺进行量侧并进行温度修正。 轴线之间偏差控制在2mm以内。 3.5 施工测量仪器配置序号器具名称型号规格单位数量1全站仪拓普康601台12经纬仪J2台13水准仪S3台241.1.1 钢卷尺50m把23.6 精度控制根据工程测量规范（GB 5002693），本工程场区控制网应符合下表规定：等 级测角中误差（m）边长相对中误差（k）二 级81/200003.7 控制网的确认及复测场区控制网经自检合格后，由监理单位验测确认后方可使用。4、土方施工方案土方工程施工的关键是施工组织，要制定好组织措施，合理进行机械配备，规划好工作面和开挖顺序，才能保证持续高效的施工。4.1土方施工准备1、 土方工程是影响工期的主线，各分项工程都要围绕这一主线组织施工。要抓好土方的连续突击作业，同时采用分区、分层、分步交叉流水作业。2、 根据以上特点和为预应力锚杆创造工作面的要求，本工程采用斗容量1.52.0m3反铲挖土机，配备15t25t自卸汽车，分区、分步施工。分区施工一是便于预应力锚杆施工的流水作业，基坑内侧距边坡10米范围内为预应力锚杆工作业区，10米以外中心区为大面积挖土区。二是便于发挥机械性能，创造多机作业立体工作面。3、根据施工进度计划及土方运距，合理配置挖土机械及运输车辆。及时办理交通、城建、市政、市容、环卫等有关手续。 4.2土方施工方法1、各道工序严格按进度部位要求完工，及早为下一步腾出工作面。基坑中部为大面积土方开挖区。在开挖深度内，分层、分步布置挖土机械，多台挖土机上下、左右齐头并进，为保持多机作业工作面，充分利用空间和时间，采用昼、夜两班交替，以保持持续高产。2、 本工程由于施工工序多，多道工序要同时施工，都需要土方施工配合，因此施工关键是土方运输；根据土方挖运量，合理安排7090辆汽车作业，合理布置现场道路和出入口，做到四通八达，合理规划卸土场地，优化运土路线，安排好作业时间，做好车辆分流，减少道路拥挤。3、 土方挖运分层标高根据各工序施工要求合理安排。在预应力锚杆的工作区内，应挖至相应锚杆位置下300mm处，进行锚杆施工；最后挖至距基底300mm处，进行人工清槽；4、土方收尾坡道处土方的施工采用长臂挖土机配合人工进行施工；5、开挖注意事项：1） 该阶段土方及预应力锚杆施工全面展开，工程量较大，工序多，机械设备多，是按期完成任务的决战阶段。要解决好工作面与日产量、工序间工作面相互制约的矛盾，各工序间需采用交叉流水作业。每个工作面都要采用定机械设备、定日产量、定工期等三定措施，确保工程顺利进行。2） 本工程的施工关键是土方运输，因此要合理布置现场道路和出入口，合理规划卸土场地优化运土路线，安排好作业时间，做好车辆分流，减少道路拥挤，行车路线尽量用循环路。3）尽量采用反铲挖土，充分利用挖土半径，提高效率，尽量抓紧时间，赶前不赶后，保证按期完成任务。4）严格按开挖线进行开挖，严禁超挖，测量工作随时配合。5）清土与挖土应与别的工序紧密配合，不可超前或滞后。6）开挖前应作好沿途交通环卫工作，并交纳其费用，办理好证件，在取得有关部门的同意后，方可进行施工，以保证工程的顺利进行。5、土钉墙施工工艺施工工序修整工作面测量放线钻孔放置杆体挂网、上加强筋注浆、补浆喷射混凝土土钉监测（1） 修整工作面机械开挖后的土质边坡，必须经过坡面修整，清掉坡面虚土及保护土层。基坑边坡按要求分步开挖，严禁超挖削坡。（2） 测量放线根据设计方案，使用水准仪投放每步土钉的水平设计标高，间隔20m设置标高控制桩，在两相邻定位桩中间挂线定钻孔孔位。（3） 钻孔根据组织设计要求，可使用洛阳铲进行人工成孔，也可以使用地质钻机进行机械成孔。人工成孔，须注意控制成孔角度，避免打水平孔；钻机成孔，注意控制钻进过程中钻机移位，避免出现斜孔。（4） 放置杆体成孔结束，放置土钉杆体，根据设计，杆体采用120的级热轧钢筋。杆体每隔2m焊接有定位支架，放置杆体应对正杆体的方向，禁止杆体置入后再扭转方向。（5） 挂网、上加强筋注浆完毕，披挂面层钢筋网。每片钢筋网尺寸为250mm250mm。相邻两片钢筋网搭接长度不小于300mm，用火烧丝绑扎结实。另外，面层网上每1m2绑设一块垫块，使面层网与基坑土坡面之间留有35cm的空隙，以保证喷射混凝土后，面层钢筋网留有35cm的砼保护层，充分发挥钢筋骨架的作用。挂网之后，焊接横向加强钢筋，把所有土钉杆体与加强筋连接起来，使土钉杆体、面层网、加强筋构成一个完整的骨架。杆体与加强筋连接采用单面焊，焊接长度不小于18cm。（6） 搅拌水泥浆、注浆成孔的同时，按设计配比现场搅拌素水泥浆（水泥净浆），水灰比为0.500.55。搅拌均匀后，放入浆液池中待用。现场技术人员严格控制水灰比，浆液池中素水泥浆留放时间不得超过终凝时间，控制在3小时之内用完。待一批土钉的主筋都放入后，用注浆泵统一注浆，要求须将注浆管插到距孔底50cm，确保土钉钻孔内的注浆质量。素水泥浆采用P.O32.5水泥搅拌制作。注浆采用软塑料管从孔底注浆，每孔至少在注浆后再补浆12次。为加快施工进度，水泥浆中可加入早强剂。早强剂用量要通过试验确定。（7） 喷射混凝土水泥采用P.O32.5 普通硅酸盐水泥，骨料采用粗砂、砾石，面层混凝土混合料配合比（重量）采用：水泥：砂石=1:4，砂率为4555%。喷射混凝土作业必须分片分段依此进行，喷射顺序自下而上。喷射机应密封性良好，输料连续、均匀；空压机应满足喷射机工作风压和耗风量的要求。喷射机司机应按规程操作，作业开始时，先送风，后开机，再给料，结束时，应待料喷完后，再关风。向喷射机供料应连续均匀，料斗内保持足够的存料。喷射手应经常保持喷头有良好的工作性能，喷头与受喷面应垂直，宜保持0.61.0m的距离。喷射时，应控制好水灰比，保持混凝土表面平整，呈湿润光泽，无干斑或滑移流淌现象。注意预留渗水孔。（8） 养护面层施工结束后2小时，根据施工天气环境条件进行洒水养护。养护时间3天，养护方式：洒水或覆盖。6、护坡桩施工工艺对于护坡桩，采用长螺旋钻机钻孔压灌混凝土后插钢筋笼的工艺组织施工。施工工序：放桩位线钢筋笼制作钻机就位技术人员复测成孔压灌混凝土下插钢筋笼养护。（1） 桩位放线按照设计图纸中的控制点放桩位，施工前由技术员复测后，才能施工。（2） 钢筋笼加工依照设计图纸制作钢筋笼。要求焊工须持证上岗。箍筋采用点焊方式。钢筋笼采用整体加工方式。护坡桩的主筋采用焊接，单面焊长度为10d，双面焊长度为5d。焊缝应饱满、表面平整，厚度、宽度满足规程要求。根据现场实际情况，钢筋笼成型后根据规范要求进行自检、隐检和交接检，内容包括钢筋（外观、品种、型号、规格）、焊缝（长度、宽度、厚度、咬口、表面平整等）、钢筋笼允许偏差（主筋间距、加劲筋间距、钢筋笼直径和长度等），并作好记录。结合钢筋焊接取样试验和钢筋原材复试结果，有关内容报请监理工程师检验，合格后方可吊装。钢筋笼保护层厚度50mm，采用14钢筋作为导向钢筋保护层，沿钢筋笼周围水平均布3个，纵向间距4m，导向钢筋保护层焊在主筋上。检验合格后的钢筋笼应按规格编号分层平放在平整的地面上，防止变形。基础桩开工前，提前作好3个钢筋笼，请监理工程
