南钢热处理炉压力管道施工方案1.doc

上传人:胜**** 文档编号:3242213 上传时间:2024-06-26 格式:DOC 页数:16 大小:105.50KB 下载积分:10 金币
下载 相关 举报

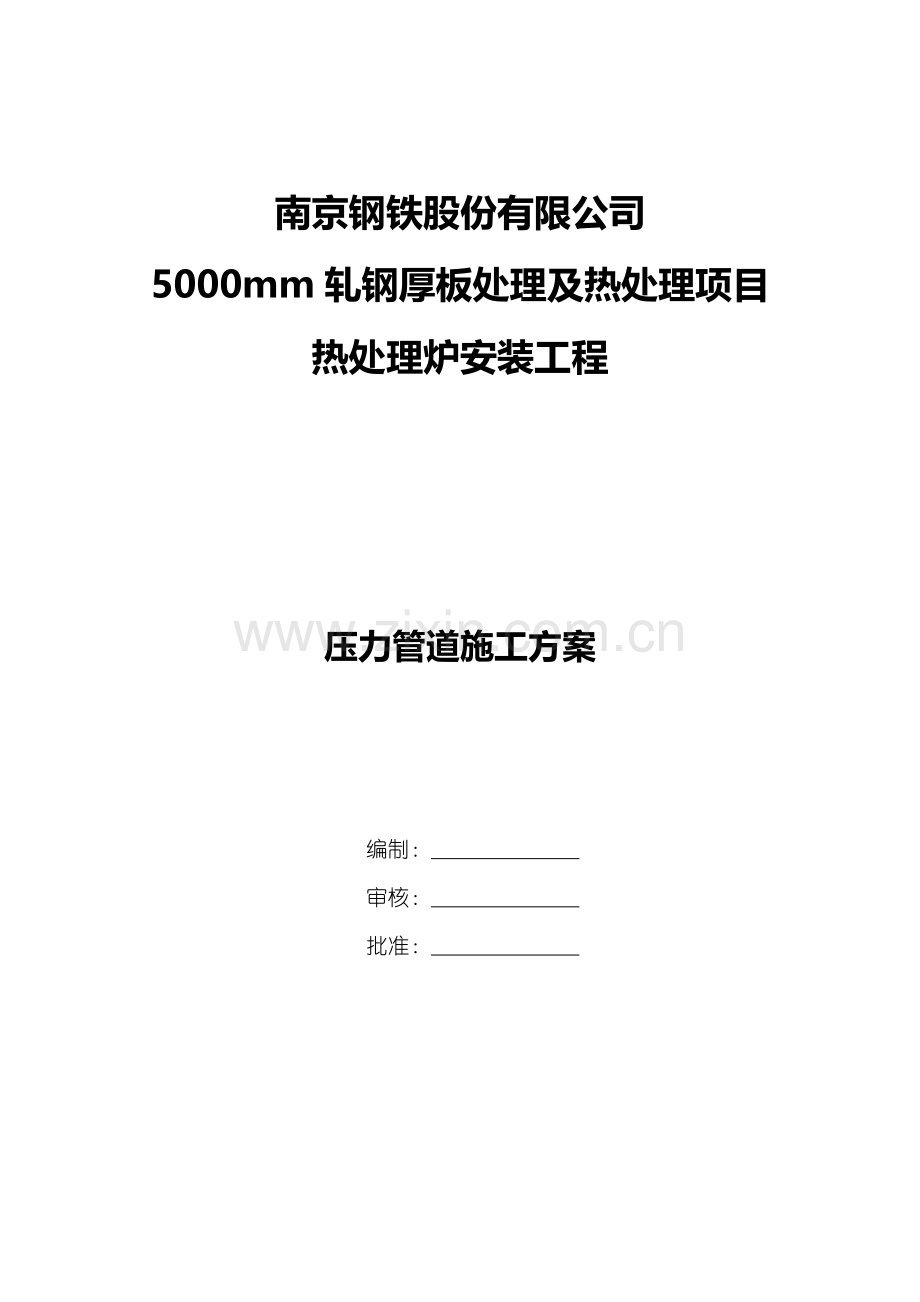

南钢热处理炉压力管道施工方案1.doc_第1页
第1页 / 共16页
南钢热处理炉压力管道施工方案1.doc_第2页
第2页 / 共16页


点击查看更多>>
资源描述
南京钢铁股份有限公司 5000mm轧钢厚板处理及热处理项目 热处理炉安装工程 压力管道施工方案 编制:        审核:        批准:        重庆赛迪工业炉有限公司 2014年10月 8日 目 录 一、 工程概况 2 二、编制依据 2 三、施工方案 3 四、管道安装要求 8 五、施工准备及资源配置计划 13 六、施工质量保证 14 七、安全生产、文明施工 15 八、施工进度 15 一、 工程概况 南钢5000mm轧机厚板处理及热处理项目热处理炉安装工程压缩空气管道施工,DN大于25的压缩空气管道属于压力管道。 二、 编制依据 1、中冶赛迪提供的制造及安装施工图纸 1、GB50235-2010 《工业金属管道工程施工规范》 2、GB50236-2011 《现场设备、工业管道焊接工程施工规范》 3、GB50184-2011 《工业金属管道工程施工质量验收规范》 4、TSGD0001-2009 《压力管道安全技术监察规程 工业管道》 5、GB/T20801-2006 《压力管道规范 工业管道》 6、建设工程安全生产管理条例 7、南钢相关安全规定、手册 三、施工方案 1. 施工准备阶段 (1)审查设计图 熟悉图纸和有关技术资料,审查设计文件是否齐全合理,符合国家标准。设计文件包括设计图,施工图,图纸说明和设计变更通知单等。 (2)材料的采购,运输、存放和验收 钢材运输时,应根据钢材的长度、重量选用车辆,配件在运输车辆不应产生碰撞、断裂。螺栓在运输、储存和施工过程中不得混放混用、并轻装轻卸.钢管存放场地应平整坚实,无积水,底层垫枕应有足够支承面。配件应按种类、型号、安装顺序分区存放。阀门应从每批中抽查10%,且不得少于一个,进行壳体压力试验和密封试验。当不合格时,应加倍抽查,仍不合格时,该批阀门不得使用。阀门的壳体压力试验不得小于公称压力的1.5倍,试验时间不得少于5分钟,以壳体填料无渗漏为合格;密封试验宜以公称压力进行,以阀瓣封面不漏为合格。试验合格的阀门应及时排尽内部积水,并吹干,而后关闭阀门,封闭出入口,做出明显的标记,填写记录。 (3)施工设备场地布置 施工设备、工具、材料应根据施工场地实地布置,其原则为生活设施应尽量远离施工场地,材料应就近靠近施工场地,设备则根据施工临时用电设施合理布置。 (4)开工前检查 施工人员在进入施工现场前必须检查工程是否具备开工条件,三通一平是否落实,并做好开工前的各项准备工作(人员准备、技术准备、材料机具准备等)。管道支吊架制作安装前应对基础进行检查,并配合土建进行预留孔洞和预埋件安装。检查管道基础标高、基础间距离、坡度及套管的长度、深度是否符合要求。 2.管道制作防腐 1)管道切割 管道施工中,常用的切割方法有机械切割和气割两种。管道切割的一般要求是: <1>公称直径DN≤50mm的中低压碳钢管一般采用机械法切割,DN>50mm的中低压碳钢管一般采用气割法切割,镀锌钢管必须使用机械法切割。当采用氧气乙炔火焰切割时,必须保证尺寸正确和表面平整,并用手动砂轮机清除切口处的氧化铁渣,使之平滑、干净,同时应使管口端面与管子中心保持垂直。 <2>切口表面应平整,不得有裂纹,重皮、毛刺、凹凸、缩口、熔渣、氧化铁、铁屑等应予以清除。 <3>切口平面倾斜偏差为管子直径的1%,但不得超过3mm。管子切断前应严重移植原有标志。 2)套管加工 套管的加工应符号设计文件的规定,当主管有焊缝时,该焊缝应按同类别管道的检验标准进行,并经试压合格后,方可放入套管内。套管与主管间隙应均匀,并按设计文件规定焊接支撑块,撑块不得妨碍管与套管的胀缩。 套管加工完毕后应按设计压力的1.5倍进行压力试验,套管组装有困难时,可采用部分组焊的形式,其复原焊接应保证质量。套管的主管管件,应使用无缝或压制对接管件,不得使用斜接弯头。套管和主管,应保证其同轴度,偏差不得超过3mm. 3)管道除锈、第一遍防腐 管道及绝热保护层的涂漆应按照《工业设备、管道防腐蚀工程施工及验收规范》的要求进行。涂漆前应将管道表面的油垢、水、泥污、氧化皮和锈蚀等清除掉,焊缝应清除毛刺、焊渣。金属表面粘有较多的油污时,可用汽油或浓度为5%的烧碱溶液清洗,待干燥后除锈。 管道涂漆的种类、颜色、涂层厚度和标记符合设计要求,用多种油漆调和配料时,应性能适应、配比合适、搅拌均匀,并稀释至适当的稠度,不得含有漆皮等杂物。调好的油漆应及时使用,余料应密封保存。 涂料施工应在温度为5~40℃的环境下进行,并应有防水,防雨措施,现场涂漆应自然干燥,若涂层未充分干燥,不得进行下一道工序。手工涂刷时,应往复进行,纵横交错,保证涂层均匀。在管口两端需要焊接的部位应留100~150mm的范围不得涂刷。 3.管道焊接 (1)一般规定 管道焊接应按照《工业金属管道工程施工及验收规范》和《现场设备、工业管道焊接工程施工及验收规范》的有关规定进行。焊接前应清除管内土块、泥垢等污物,在管口边缘和焊口两侧不小于10~15mm范围内,表面的铁锈应除干净,直到露出金属光泽。当壁厚超过4mm时,需对焊接管端进行坡口处理。 管子、管件坡口形式和尺寸应符合规定和设计文件要求,一、二级焊缝的坡口加工应采用机械方法,三、四级焊缝可采用氧气乙炔火焰切割法,但必须除净焊缝表面的氧化皮,并将影响焊接质量的凸凹不平处磨平。坡口表面不得有裂纹、夹层等缺陷。管子、管件接头坡口加工完毕后,应对坡口及内、外侧进行清理,清理合格后应及时施焊。 (1) 组对、焊接 <1>两根管子焊接后,中心线应在同一条直线上,焊口处不得出现错口或不同心等缺陷。 <2>管件组对时,壁厚相同的管子内壁应平齐。错边量应符合下列要求:一、二级焊缝不应超过壁厚的10%,且不大于1mm;三、四级焊缝不应超过壁厚的20%,且不大于2mm。不同壁厚的管子,内壁错边量不宜超过壁厚的10%,且不大于2mm,外壁错边量不得大于3mm。 <3>管子、管件组对时,小管径管道可采用夹具进行对口,大管径管道可采用角钢定位焊接方法进行对接找平。组对好的管子、管件可先定位焊,一般在上下左右四处进行定位焊,但至少不得少于三处。定位焊的工艺措施和焊接材料应与正式焊接一致。定位焊长度一般为10~15mm,高度为2~4mm,且不应超过管壁厚度的2/3。定位焊时,如发现焊肉有裂纹等缺陷,应及时处理。 <4>管子、管件组对时,应在定位焊好并经检查调直后再焊接,焊接时应垫牢、固定,不得搬动,不得将管子悬空或外力作用下施焊。焊接时尽量转动,减少仰焊,以提高焊接速度,保证焊接质量。 <5>用电弧焊进行多层焊时,焊缝内堆焊的各层,引弧和息弧的地方彼此不应重合。焊缝的第一层应呈凹面,并保证把焊缝根部全部焊透,中间各层要把两焊接管的边缘全部结合好,最后一层应把焊缝全部填满,并保证焊缝到母材平缓过渡。当对管内清洁要求较高且焊接后不易清理的管道,其焊缝底层应采用氩弧焊。 <6>每道焊缝均应焊透,焊缝表面成形良好,且不得有裂纹、夹渣、气孔和砂眼等缺陷。采用成型无缝管件时,不宜直接与平焊法兰焊接(可以和对焊法兰直接焊接),其间要加一段直管,直管长度一般不小于公称直径,并不小于120mm。 <7>管道的焊缝应遵守以下规定: 管道上的环焊缝不得设在支架或吊架上,也不得设在穿墙等处的套管内,距支架或吊架不应小于50mm;需要热处理的焊缝距支架或吊架不应小于焊缝宽度的五倍,且不得小于100mm。 直管段上两对接焊口中心面间的距离,当公称直径DN≥150mm时,不应小于150mm;当公称直径DN<150mm时,不应小于管子的外径。 不得在焊缝上开孔或连接分支接管; 管道上对接焊缝距弯管起弯点不应小于管子的外径,且不得小于100mm; 连接管道时,两相邻焊缝的间距应大于管径,并且不得小于200mm; <8>需要预拉伸或预压缩的管道焊口,组对时所使用的工具应待整个焊口焊接及热处理完毕并经检验合格后方可拆除。 4.管道安装 (1)一般规定 <1>管道安装应按照《工业金属管道工程施工及验收规范》进行,与管道有关的土建工程已检验合格,满足安装要求,并已办理交接手续。与管道连接的机械已找正合格,固定完毕。 <2>管道组成件及管道支撑件等已检验合格。管子、管件、阀门等,内部已清理干净,无杂物。对管内有特殊要求的管道,其质量已符合设计文件的规定。 <3>法兰、焊缝及其他连接件的设置应便于检修,并不得紧贴墙壁或管架。管道穿越道路、墙或构筑物时,应加套管或砌筑涵洞保护。 (2)支吊架安装 <1>管道安装时,应及时固定和调整支吊架。支吊架位置应准确,安装应平整牢固,与管子接触应紧密。 <2>管道安装时不宜使用临时支吊架。当使用临时支吊架时,不得与正式支吊架位置冲突,并应有明显标记,管道安装完毕后应拆除。管道安装完毕应按设计文件规定逐个核对支吊架的形式和位置。 (3) 管道预制 <1>管道预制宜按管道系统单线图实行。管道预制应按单线图规定的数量、规格、材质选配管道组成件,并按单线图标明系统号和按预制顺序标明各组成件的顺序号。 <2>自由管段和封闭管段的选择应合理,封闭管段应按现场实测后的安装长度加工。自由管段和封闭管段的尺寸允许偏差应符号以下规定: 项目 允许偏差 自由管段 封闭管段 长 度 ±10 ±1.5 法兰面与管子中心垂直度 DN<100 0.5 0.5 100≤DN≤300 1.0 1.0 法兰螺栓孔对称水平度 ±1.6 ±1.6 (4) 钢管安装 <1>管道安装时,应检查法兰密封面及垫片,不得有影响密封性能的划痕、斑点等缺陷。当大直径垫片需要拼接时,应采用斜口搭接或迷宫式拼接,不得平口对接。软垫片的周边应整齐,垫片尺寸应与法兰密封面相符,其允许偏差应符合下表: 公称直径 平面型 凹凸型 榫槽型 内径 外径 内径 外径 内径 外径 <125 +2.5 -2.0 +2.0 -1.5 +1.0 -1.0 ≥125 +3.5 -3.5 +3.0 -3.0 +1.5 -1.5 <2>法兰连接应与管道同心,并应保证螺栓自由穿入。法兰螺栓孔应跨中安装。法兰间应保持平行,其偏差不得大于法兰外径的0.15%,且不得大于2mm。不得用强紧螺栓的方法消除歪斜。法兰连接应使用同一规格螺栓,安装方向应一致。螺栓紧固后应与法兰紧贴,不得有楔缝。需加垫圈时,每个螺栓不应超过一个,紧固后的螺栓与螺母宜齐平。 <3>管道安装的允许偏差应符合以下规定: 项目 允许偏差 坐标 架空及地沟 室外 25 室内 15 埋地 60 标高 架空及地沟 室外 ±20 室内 ±15 埋地 ±25 水平管道平直度 DN≤100 2L‰,最大50 DN>100 3 L‰,最大80 (5) 连接设备的管道安装 <1>连接设备的管道,其固定焊口应远离机器。对不允许承受附加外力的设备,管道与设备连接前,应在自由状态下,检验法兰的平行度和同轴度。 <2>管道安装合格后,不得承受设计以外的附加载荷。管道经试压、吹扫合格后,应对管道与设备的接口进行复位检验。 (6)阀门安装 <1>阀门安装前,应检查填料,其压盖螺栓应留有调节余量;应按设计文件核对型号,并应按介质流向确定其安装方向。 <2>当阀门与管道以法兰或螺纹方式连接时,阀门应在关闭状态下安装。水平管道上的阀门,其阀杆及传动装置应按设计规定安装,动作应灵活。安装铸铁阀门时,不得强力连接,受力应均匀。 (7)补偿器安装 <1>波纹膨胀节应按设计文件规定进行预拉伸,受力应均匀。波纹膨胀节内套有焊缝的一端,在水平管道上应迎介质流向安装,在铅垂管道上应置于上部。 <2>波纹膨胀节应与管道保持同轴,不得偏斜。安装波纹膨胀节时,应设临时约束装置,待管道安装固定后再拆除临时约束装置。 5.管道检验、检查和试验 (1)外观检验 施工单位在全部管道安装完毕后,应通过质检人员对施工质量进行检查、检验和试验。 外观检验应包括对各种管道组成件、管道支撑件的检验以及在管道施工过程中的检验。除有特殊要求的焊缝外,应在焊完后立即除去渣皮、飞溅,并应将焊缝表面清理干净,进行外观检验。 (2)压力试验 管道安装完毕,外观检验和无损检验合格后,应进行压力试验。应符合规定: <1>压力试验采用气体为试验介质,但应采取有效的安全措施。脆性材料严禁使用气体进行压力试验。 <2>当现场不允许用液体或气体进行压力试验时,经建设单位同意,可采用对所有焊缝用液体渗透检验。 <3>进行压力试验时,应划定禁区,无关人员不得进入。压力试验完毕,不得在管道上进行修补。建设单位应参加压力试验。 <4>压力试验前应具备以下条件: 试验范围内的管道安装工程除涂漆、绝热外,已按设计图纸全部完成,安装质量符合有关规定。 焊缝及其他待检部位尚未涂漆和绝热。 管道上的膨胀节已设置了临时约束装置。 试验用的压力表已经校验,并在周期内,压力表不应少于两块。 符合压力试验的液体或气体已经备齐。 按试验的要求,管道已经加固。 待试管道与无关系统已用盲板或其他措施隔开,仪表已经拆下。 <5>气压试验应遵守下列规定: 承受内压的地上管道试验压力应为设计压力的1.15倍,真空管道的试验压力应为0.2Mpa。当管道的设计压力大于0.6Mpa时,必须有设计文件规定或经建设单位同意,方可用气体进行压力试验。 试验前,必须用空气进行预试验,试验压力宜为0.2Mpa。 经气压试验合格后,且在试验后未经拆卸过的管道可不进行泄漏性试验。 <6>第二遍防腐 焊缝及其标记在压力试验前不应涂漆,管道安装后不易涂漆的部位应预先涂漆。涂料的种类、颜色、涂敷的层数应符合设计文件的规定。涂层质量应符合以下要求: 涂层应完整均匀,颜色应一致,无损坏、流淌。漆膜应附着牢固,无剥落、皱纹、气泡、针孔等缺陷。涂刷色环时,应间距均匀,宽度一致。 6.管道的吹扫与清洗 (1) 一般规定 <1>管道在压力试验合格后应进行吹扫与清洗。吹洗方法应根据对管道的使用要求、工作介质而定。公称直径大于或等于600mm的液体或气体管道,宜采用人工清洗;公称直径小于600mm的液体管道,宜采用水清洗;公称直径小于600mm的气体管道,宜采用空气吹扫;蒸汽管道,宜采用蒸汽吹扫;非热力管道不得用蒸汽吹扫。有特殊要求的管道,应采用相应的吹洗方法。 <2>不允许吹洗的管道及设备应与吹洗系统隔离。 <3>管道吹洗前不应安装孔板、法兰连接的重要阀门、仪表应拆斜或加以保护。吹洗前应检验管道支吊架的牢固程度,必要时予以加固。 <4>吹洗的顺序应按主管、支管、疏排管依次进行,吹洗出的脏物,不得进入亿合格的管道内。 <5>吹扫时应设置禁区。管道上及附近不得放置易燃物,排放的脏液不得污染环境,严禁随地排放。>管道吹洗合格并复位后,不得在进行影响管内清洁的其他作业。 (2) 水冲洗 冲洗管道应用洁净水,冲洗时宜采用最大流量,流速不得低于1.5m/s。排放水应引入可靠的排水井或沟中,排水时,不得形成负压。管道的排水支管应全部冲洗,水冲洗应连续进行,以排出的水色和透明度与入口目测一致为合格。当管道经水冲洗后暂不运行时,应将水排净,并应及时吹干。 (3) 空气吹扫 空气吹扫应用大型的空气压缩机进行间断性的吹扫,吹扫压力不得超过容器和管道的设计压力,流速不宜小于20m/s。吹扫忌油管道时,气体中不得含油。空气吹扫过程中,当目测排气无烟尘和其他杂物时为合格。 四、管道安装要求 1、压缩空气管道安装 施工程序 管子、管件、阀门 等材料检查验收 管支架安装 管道地面预制 管子外表面除锈 管支架制作 阀门检试验 管道安装及补漆 管道压力试验 管道吹扫 交 工 管子外表面涂油漆 2、 储气罐安装 1.待设备到货后,核对支座和管口位置无误后可就位安装 2. 设备所有法兰接口均由制造厂带配对法兰、垫片、垫圈及金属连接紧固件 3. 安装时,设备支座要焊在预埋件上,用E4303电焊条焊接 3、管道焊接 ⑴焊件的切割和坡口加工宜采用机械方法,也可采用等离子弧、氧乙炔焰等热加工方法,在采用热加工方法加工坡口后,必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层,并应将凹凸不平处打磨平整。 ⑵焊件组对前应将坡口及其内外侧表面不小于10mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净,且不得有裂纹、夹层等缺陷。 坡口及其内外表面的清理 管道材质 清理范围(mm) 清理物 清理方法 碳钢管 不锈钢管 合金钢 ≥10 油、漆、锈、毛刺等污物 手工或机械等 ①管道对接焊口的组对应做到内壁齐平,内壁错边量应符合下列表格。 管道材质 内壁错边量 钢 不宜超过壁厚的10%,且不大于2mm ②本系统的管道焊接需要采用氩弧焊打底,电焊盖面。焊条采用E4304,焊丝钢号为TIG-J50,壁厚小于3mm的管子可用气焊连接。焊缝不应在管托上,其距离应大于200mm。≥DN150的管道焊缝需进行100%射线或超声波探伤,其余管道进行10%的射线或超声波探伤。焊缝探伤检查,由监理指定位置。炉底管道工作在高温、中压、振动的环境下,因此,对管道的焊缝质量要求高。 1)手工钨极氩弧焊,宜采用铈钨极、钍钨极。 2)焊条、焊剂使用前必须按规定烘干、保温。烘干焊条时,不能将焊条突然放进高温炉内,或从高温中突然取出冷却,以防止焊条因骤冷骤热而产生药皮开裂脱皮现象。 3)不得使用药皮脱落、焊芯生锈的焊条及锈蚀的焊丝。 4)焊缝设置应避开应力集中区,便于焊接和热处理,并应符合下列规定: u 直管段上两对接焊口中心面间的距离,当公称直径大于或等于150mm时,不应小于150mm;当公称直径小于150mm时,不应小于管子外径。 u 焊缝距离弯管(不包括压制、热推或中频弯管)起弯点不得小于100mm,且不得小于管子外径。 u 卷管的纵向焊缝应置于易检修的位置,且不宜在底部。 u 相邻两节钢板卷管间纵向焊缝间距应大于壁厚的3倍,且不应小于100mm;同一筒节两相邻纵缝间的距离不应小于200mm。 u 环焊缝距支、吊架净距不应小于50mm;需热处理的焊缝距支、吊架不得小于焊缝宽度的5倍,且不得小于100mm。 u 不宜在管道焊缝及边缘上开孔。 5)设备、容器对接焊缝组对时的错边量应符合下表规定 母材厚度δ 错边量 纵向焊缝 环向焊缝 δ≤12 ≤1/4δ ≤1/4δ 12<δ≤20 ≤3 ≤1/4δ 注:表中δ表示工件母材厚度。 6)管道焊口上要打上焊工的工号。 4、管道安装 本工程设备、管材、管件、型材等从检修吊装孔放入炉底,并根据吊装孔尺寸大小进行下料后放入。 ⑴管道安装一般应具备下列条件 u 与管道有关的土建工程经检查合格,满足安装要求 u 与管道连接的设备找正合格,并具备有关的技术证件 u 管子、管件及阀口等已经检查合格,并具备有关的技术证件。 u 管子、管件及阀口等已按设计要求核对无误,内部已清理干净,不存杂物。 ⑵管道的坡度、坡向应符合设计要求,法兰、焊缝及其他连接件的设置应便于检修,应不得紧贴墙壁、楼板或管架上。 ⑶管道安装时应对法兰密封面及密封垫进行外观检查,不得有影响密封性能的缺陷存在。法兰之间的放置垫片时,应注意防止垫片内缘伸入管内。 ⑷法兰连接时应保持平行,其偏差不大于法兰外径的1.5/1000,且不大于2mm,不得用强紧螺栓的方法消除歪斜;法兰连接应保持同轴,其螺栓中心偏差一般不超过孔径的5%,并保证螺栓自由穿入。法兰连接应使用同一规格螺栓,安装方向一致。紧固螺栓应对称均匀,松紧适度,紧固后外露长度不大于2倍螺距。螺栓紧固后,应与法兰紧贴,不得有锲缝。 ⑸管子对口时应检查平直度,在距接口中心200mm处测量,允许偏差1mm/m,但全长允许偏差最大不超过10mm。管道连接时,不得强力对口、加热管子、加偏心垫或多层垫等方法来消除接口端面的空隙、偏差、错口或不同心等缺陷。 ⑹穿墙的管道,管道焊缝不得置于套管内。穿墙套管长度不应小于墙壁厚,穿楼板套管应高出楼面或地面50mm。管道与套管的间隙应以石棉或其他不燃材料填充。 ⑺管道安装工作如有间断,应及时封闭敞开的管口。 ⑻管道安装的允许偏差(mm)见下表 项 目 允许偏差 坐标 架空及地沟 室外 25 室内 15 埋 地 60 标高 架空及地沟 室外 ±20 室内 ±15 埋 地 ±25 水平管道平直度 DN≤100 2L0/00,最大50 DN>100 3L0/00,最大80 立管铅垂度 5L0/00,最大30 成排管道间距 15 交叉管的外壁或绝热层间距 20 注:L---管子有效长度;DN---管子公称直径 5、管道试压、冲洗 ⑴管道安装完毕,热处理和无损检验合格后,应进行水压试验,试验压力为设计压力的1.6倍(汽包和循环水泵不参与压力试验),管道压力特性参数见表1.2.1。当进行压力试验时,应划定禁区,无关人员不得进入。 ⑵压力试验前应具备下列条件: u 试验范围内的管道安装工程除涂漆、绝热外,已按设计图纸全部完成,安装质量符合有关规定。 u 焊缝及其他待检部位尚未涂漆和绝热。 u 管道上的膨胀节已设置了临时约束装置。 u 试验用压力表已经校验,并在周检期内,其精度不得低于1.5级,表的满刻度值应为被测最大压力的1.5~2倍,压力表不得少于两块。 ⑶待试管道与无关系统已用盲板或采取其他措施隔开。 ⑷待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离。 ⑸试验过程中发现泄漏时,不得带压处理。消除缺陷后,应重新进行试验。 ⑹试验时,应逐步缓慢增加压力,当压力升至试验压力的50%时,如未发现异状或泄漏,继续按试验压力的10%逐级升压,每级稳压3min,直至试验压力。稳压10min,再将压力降至设计压力,停压时间应根据查漏工作需要而定。 ⑺冲洗的顺序一般应按主管、支管、疏排管依次进行。冲洗前应将系统内的仪表加以保护,并将孔板及止回阀等拆除。 ⑻冲洗应有足够的流量,流速不低于1米/秒。 ⑼冲洗时,应用手锤敲打管子,对焊缝、死角和管底等部位应重点敲打,但不得损伤管子。 ⑽冲洗前应考虑管道支、吊架的牢固程度,必要时应予加固。 ⑾管道冲洗合格后,应填写《管道系统冲洗记录》。除规定的检查及工作外,不得再进行影响管内清洁的其他工作。 五、施工准备及资源配置计划 1、 技术准备 1) 施工技术人员尽早做好技术准备工作,熟悉图纸,编制施工方案,质量和安全保证措施。开工前对施工人员进行技术和安全交底。 2) 设备开箱检查:设备必须具备出厂合格证,所有设备及元器件应无损坏、锈蚀、错乱或丢失,型号、规格必须与设计相符。 3)做好焊接工艺准备工作,对施焊人员就焊接方法、焊接步骤及要求进行交底。 2、人员准备 根据所承担施工项目的具体特点进行上岗前的技术交底,合理安排各工种的施工人员。特殊工种如起重工、电焊工必须持证上岗。 管道施工计划用工 序号 工种 人数 备注 1 管工 3 2 起重工 1 3 电工 1 4 焊工 2 5 普工 3 总计 10 3、 管道施工机具、材料一览表 序号 机具名称 规格型号 单位 数量 1 电焊机 BX3-500-2 台 2 2 氩弧焊机 台 1 3 液压弯管机 台 1 4 角向磨光机 Φ100~Φ150 个 3 5 棒式磨光机 Φ19mm 台 2 6 切割机 台 2 7 倒链 1~5t 个 4 8 焊炬 把 2 六、施工质量保证 1、施工质量保证措施 (1)工程施工人员必须持证上岗 (2)明确各级施工人员的质量责任制 (3)施工前对施工人员应进行技术交底,明白该项目工程的重要性,严格按方案及国家有关规程、规范进行施工,确保工程达到优良标准。 (4)对影响工程质量的所有材料,必须有质量证明书、合格证,一般不得代用,如确需代用应得到有关部门的认可和签证。 (5)在安装过程中应按检查点及时验收,并做好记录,经监理的认可并签字。在上一道工序未经检查合格前一律不得进入下一道工序。 (6)施工中在图纸、工艺,材料等出现误差或变更时应立即通知甲方和有关部门按规定程序办理好签证手续方可继续施工。 (7)坚持质量自检互检、专检制度,质量检验员要高标准,严要求。凡不符合质量要求的,质量员有权责令施工人员返工并做好书面返工报告记录。 (8)为更好地加强施工管理,施工员必须按本公司有关技术管理规定,做好各种记录,施工日记以及安全日记。 (9)竣工后各种资料表应分类管理,交各有关部门审校验收和存档。 七、安全生产、文明施工 1、临时施工用电必须安装触电保安器,脚手架经常检查牢固性 2、在无人指挥的情况下,不得进行吊装作业,吊装前必须严格检查吊索状况,不得违章起吊。 3、 严禁超负荷起吊,对于行车不能起吊的部件或行车吊装死角可采用汽车吊或立机吊装,由专业人员进行操作,专人监护安全。 4、接电必须由专业电工操作,其他人不得擅自接线,当不能确认电源或电线是否有电时,应视为有电处理。 5、各班交叉作业时,须由专人协调安全工作,否则不得进行交叉作业。 6、所有员工都必须遵守江苏省建筑工程局颁发《建筑安装施工现场安全防护规定》,不得违章施工。 7、加强员工的职业道德教育,自觉遵守当地的各项制度、规定。 8、进入施工现场必须戴好安全帽,高空作业必须系好保险带。 9、保持现场“三通一平”,物件堆放整齐、合理。 10、保持和驻地各施工单位关系和谐,发生纠纷时应本着团结、理解、协作的原则去解决。 11、服从建设单位有关人员的总体调度,如:用电、水及场地和道路使用。 12、加强现场管理,做到科学施工、文明施工、爱护公共财物。 八、施工进度 压力管道的施工根据现场设备的安装情况,配合整体系统安装,达到安装进度的要求。 0万U豆体验卡 卡号:50D890668267e3349e33 密码:686d03401eefba96faba 奖品名称:500万U豆体验卡 卡号:50De7a00c543af387fc0 密码:b26488ce65abc1787202 奖品名称:500万U豆体验卡 卡号:50Dbac638 85c802fd52e 密码:3d1c344384327b85efff 奖品名称:500万U豆体验卡 卡号:50Dd97f0765bdf6998a3 密码:48db1c14e42a2b321fac 奖品名称:500万U豆体50D61 215eb41ae3cc919 密码:25bffae5346e7b7d2548 奖品名称:100万U豆体验卡 卡号:10D1cab621456ab278ab 密码:709f65f32865af2559c2 奖品名称:100万U豆体验卡 卡号:10D8f1d6a4b953f3474e 密码:6e2e4017cce30dc7e055 奖品名称:100万U豆体验卡 卡号:10Dd1fc6d6dd529b6892 密码:a5dbdd8338f91d2c0701 奖品名称:100万U豆体验卡 卡号:10D08377b71d4374262b 密码:1d7a7c21ebd99b798a54 16
