边坡开挖施工方案修改后.doc

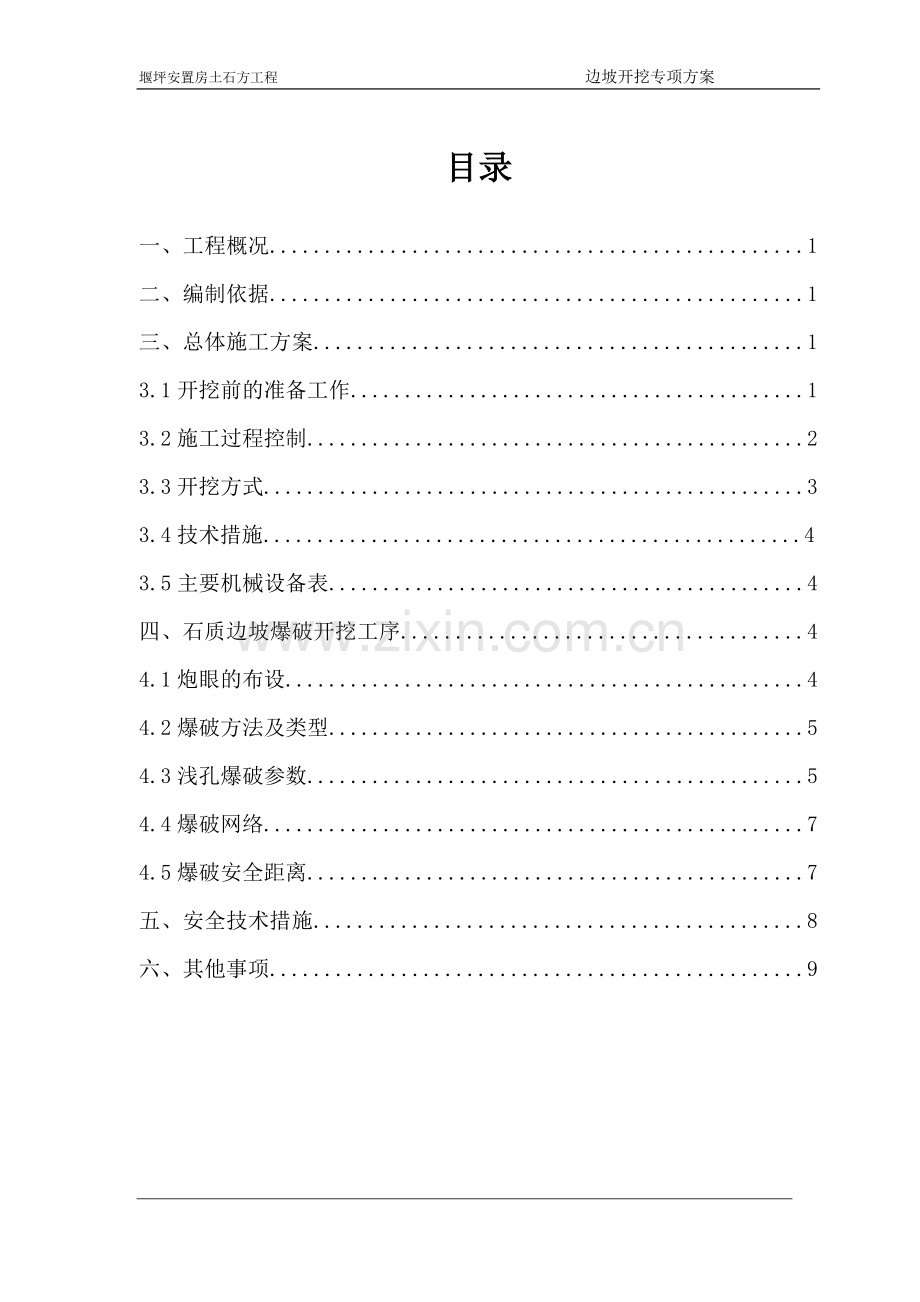

堰坪安置房土石方工程 边坡开挖专项方案目录一、 工程概况.1二、 编制依据.1三、 总体施工方案.13.1开挖前的准备工作.13.2施工过程控制.23.3开挖方式.33.4技术措施.43.5主要机械设备表.4四、 石质边坡爆破开挖工序.44.1炮眼的布设.44.2爆破方法及类型.54.3浅孔爆破参数.54.4爆破网络.74.5爆破安全距离.7五、 安全技术措施.8六、 其他事项.9 一、工程概况 工程为重庆堰坪农转非安置房土石方工程，工程内容是土石方平场。工程北面为是渝涪高速公路，东面是一山地，南面是中铁二十一局施工现场，西面是中铁十二局施工现场。 工程地质多为砂岩结构。工程东面有两种挡墙，一种是重力式挡土墙，一种是锚杆式挡土墙。拟对边坡的石方采用松动爆破配合机械作业的方式开挖，土方采用挖掘机开挖。工程的重点和难点在于保证边坡的完整性。 建设单位：重庆洋河房地产开发公司 施工单位：重庆宏源建设实业有限公司 监理单位：重庆建北工程监理有限责任公司 二、编制依据1、 招标文件、会议纪要2、 国家现行施工规范、规程等。3、建筑工程施工质量验收统一标准（GB50300-2001）三、 总体施工方案 3.1 、开挖前准备工作1、 现场了解需开挖地形、地貌、土石界限、岩性风化厚度及破碎程度、岩性特征等。2、 根据设计图纸放样开挖边线并校核，并用石灰连成线标明开挖轮廓。 3.2 、施工过程控制边坡开挖重点在于测量放样和石方爆破的控制。施工前现场实测原地面高程，根据设计图纸与实测原地面高程反算并放样开挖边线，再根据实测高度在开挖过程中，放样每层坡脚线。边坡开挖采取逐级开挖并对开挖后的边坡进行修整。形成层层开挖，层层放样。在开挖中做到动态测量，随时跟踪、检校开挖坡度是否符合设计要求。施工工艺：详见施工工艺流程图（见图）施工准备测量放样爆破施工复核坡比开挖 土、石料运输运输至弃渣场和回填区域 边坡修整（用炮机凿打）检测是否合格 3.3、开挖方法结合现场地质情况，设计图纸要求，拟对边坡的土石方采用松动爆破配合炮机机械破碎，挖掘机装车的方式进行开挖。为保证边坡的完整性，将对边坡临边所剩余的1米范围采取炮机凿除的方式开挖。每次开挖的深度不大于3米，每开挖一次清理一次边坡，并测量检查边坡的坡度是否符合设计要求。直至开挖到设计坡脚。开挖时采用分台阶、分层的逆坡开挖，开挖方式自上而下，每开挖一层要求放样测量一次，修理边坡一次，以确保边坡达到设计要求。 3.4、技术措施为防止爆破时产生的冲击力对边坡造成不良影响，在对边坡爆破的钻孔时，在距离边坡1.0m处设立一排减震孔，孔距0.5-0.6m，减震孔的深度不小得于爆破孔的深度，减震孔平行于边坡排列。必要时，对炮眼中的周边眼进行间隔装药处理。爆破时根据岩层的完整性再做调整。 3.5、主要机械设备表序号机具名称单位数量用 途1挖掘机台6装车和开挖2炮机台2修整边坡3自卸车台33运输4手把钻台10钻孔5全站仪台1测量6水准仪台1测量四、 石质边坡爆破开挖工序4.1、炮眼的布设 为确保土石方工程施工爆破的安全和质量，施工爆破程序总体安排是采用小台阶炮眼爆破法施工，采用浅孔、密眼、少孔起爆（最多3孔）。爆破工作是在现场的台阶上进行的，每个台阶至少有水平的和倾斜的两个自由面。在水平面上进行钻孔、装药、堵塞及起爆工作；爆破时岩石朝着倾斜自由面的方向崩落，然后形成新的倾斜自由面，如图所示：图中符号意义为W底表示炮孔中心至台阶底部表面的距离，是爆破阻力最大的地方。h为炮眼超深长度，超深的目的是为了降低装药高度，以利于克服底部的阻力，使爆后能形成平整的台阶面。L为钻孔的深度。l1为装药长度。l2为堵塞长度。H为台阶高度。4.2、爆破方法及类型 施工爆破按减弱松动爆破，采用浅眼凿岩设备（手把钻）钻孔，炮眼直径为3842mm，深度为1.2m2.0m，药卷直径为32mm，炸药品种为乳化炸药，炮眼布孔为密眼梅花状或三角状多排排列，眼孔间距a不大于L，不小于W底，且a=(1.02.0)W底或a=(0.51.0)L，控制单孔装药量，限制一次起爆总装药量控制爆破。4.3、浅孔爆破参数图中：L眼孔深 Lz装药长度 Ld堵塞长度 W最小抵抗线R爆破漏斗半径表1图2：浅孔爆破示意图参数名称孔深L孔径D预算孔距A排距B爆破体积V单位耗药量q松计算单孔装药量Q控制单孔装药量Q装药长度Lz最小抵抗线W爆孔利用系数N爆破孔深单位mmm%mmmM3KgKgKgmm计算依据砂岩(中硬)岩石1.238-42901.10.90.80.80.30.240.230.31.051.438-42901.31.00.91.20.30.360.300.41.201.638-42901.41.11.01.50.30.450.380.51.501.838-42901.61.31.12.30.30.690.450.61.501.238-42901.10.90.80.80.40.320.300.21.01.438-42901.31.00.91.20.40.480.380.251.151.638-42901.41.11.01.50.40.600.450.301.301.838-42901.61.31.12.30.40.920.530.351.45注： 1、表中药量计算是按2岩石炸药，药卷直径为32毫米，每个药卷长20厘米，重0.15公斤为依据。2、爆破岩石为中风化砂岩，松0.3公斤m3，爆破岩石为页岩时松0.4公斤m3。4.4、爆破网路当起爆电雷管总数少于5发时，在其各电雷管电阻差值在允许范围时，电爆网路中选用简单的串联方式。4.5、爆破安全距离1、 个别飞石的安全距离：按经验公式：Rf=20KfN2W式中：Rf=个别飞石的安全距离（米）N最大一个药包的爆破作用指数。W最大一个药包的最小抵抗线（米）Kf安全系数，一般取1.01.5取Kf=1.5、N=1.0、W=1.5米以代入上式。得Rf=201.51.21.5=45（米）2、 爆破安全距离：R=（K/N）1/aQMR安全距离M a衰减系数1.5K岩石介质系数选150V安全震速2cm/sQ炸药量：齐发爆破取总量，毫秒爆破取最大一段药量。M药量指数选1/3根据公式，取爆破中心离建筑物不同距离，得到不同的允许药量见下：用即发雷管时一次起爆允许和药量R(m)510152030Q(kg)0.020.180.61.424.78如采用1-10段毫秒雷管时，地震波的作用可以大为减弱，因而起爆规模可加大倍数，为此在爆破作业过程中，施工人员应根据当时爆破点的情况进行起爆网络的调整，以确保周边建（构）筑物的安全。3、安全警戒半径取为100米。五、安全技术措施1、成立爆破施工领导小组，由项目经理和技术负责定期检查爆破方案的实施情况，并调查处理较大爆破安全事故。2、成立现场爆破安全管理小组。爆破安全管理小组（详见爆破方案）责任是：组织和监督实施爆破方案和有关爆破作业的操作规程和规范，调查处理一般爆破安全事故。 3、积极做正式施工爆破前的宣传、动员和组织工作，召开有关单位参加的施工联席会将爆破安全注意在开工前通知施工区域附近的厂矿、企业、商店和居民。经常通过宣传，张贴广播等形式提醒过往行人、车辆自觉遵守。并请有关部门观看试炮作业。验收方案的可行性。4、现场全体施工人员必须听从爆破安全管理小组人员的指挥，接受他们对工作的检查和监督，按照审批的爆破方案，各自尽职尽责努力作好本职工作。爆破时间：上午：8：3011：30 下午：1：306：30爆破信号：使用哨声发出信号。第一次信号声响（节奏均匀的哨声）。预备起爆信号。持续3060秒钟，表示起爆前一切准备工作就绪。要求爆破危险区内的人员得马上撤离。第二次信号声响（急促的吸声）起爆信号：持续1020秒钟表示即将起爆。第三次信号声响（节奏较慢的哨声）解除警戒信号：持续10秒表示安全检查人员已检查爆区，无事故、可放行。 5、技术措施。（1） 炮位的选择必须注意石层、石质、石纹、石穴。应避免的岩石裂缝上打炮眼，也不得在两种岩石硬度相差很大的交界处设置炮眼。炮口应避免指向建筑物等设施。（2） 为保证浅孔爆破效果，一定要形成台阶，并应符合爆破有关钻眼、装药、填塞、起爆秩序等规定。（3） 装药后必须保证填塞质量，禁止使用无堵塞爆破。六、其它事项（1） 各种机械操作人员，必须取得操作合格证，不准操作与证不相符的机械；不准将机械设备交给无操作证的人员操作，对机械操作人员要建立档案，专人管理。操作人员必须按照本机说明书规定，严格执行工作前的检查制度，在工作中随时注意观察以及工作后的检查保养制度（2） 爆破工作开始前，必须确定危险区的边界，并设置明显的标志。并使全体职工和附近居民事先知道警戒范围，警戒标志。（3） 担任安全警戒的人员应定人、定位、定责任，必须认真作好行人、车辆的疏散、隐蔽工作。（4） 放炮用的起爆器，平时装箱加锁，放炮时指定专人看守。（5） 如遇浓雾、大雨、大风、雷电或视线不清时，均不得起爆。（6） 爆炸物品的购买、运输、储存、保管和使用应遵守国家关于爆破物品管理条例的规定。（7） 检查电雷管和电爆网络的电阻时，必须使用爆破电检和专用电表，其输出电流值不得大于30mA。（8） 起爆前应检测起爆网络的总电阻值，如总电阻值与计算值相差10（含10）以上时，应检查电爆网络，查明原因，排除故障后方能起爆。在测有杂散电流，静电和感应电超过允许值时，不得采用电力起爆。（9） 施工工长要坚持作好每次的放炮记录，炮工领取爆炸物品必须凭施工工长或爆破负责人签证方准领取。每日帐目必须清楚。 (10) 边坡开挖关系到工程最终的质量，对于边坡的开挖主要在于控制，为做好边坡开挖，重点是爆破方案的落实。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 11
