2023年金汇丽舍三期地下车库六级人防计算书.doc

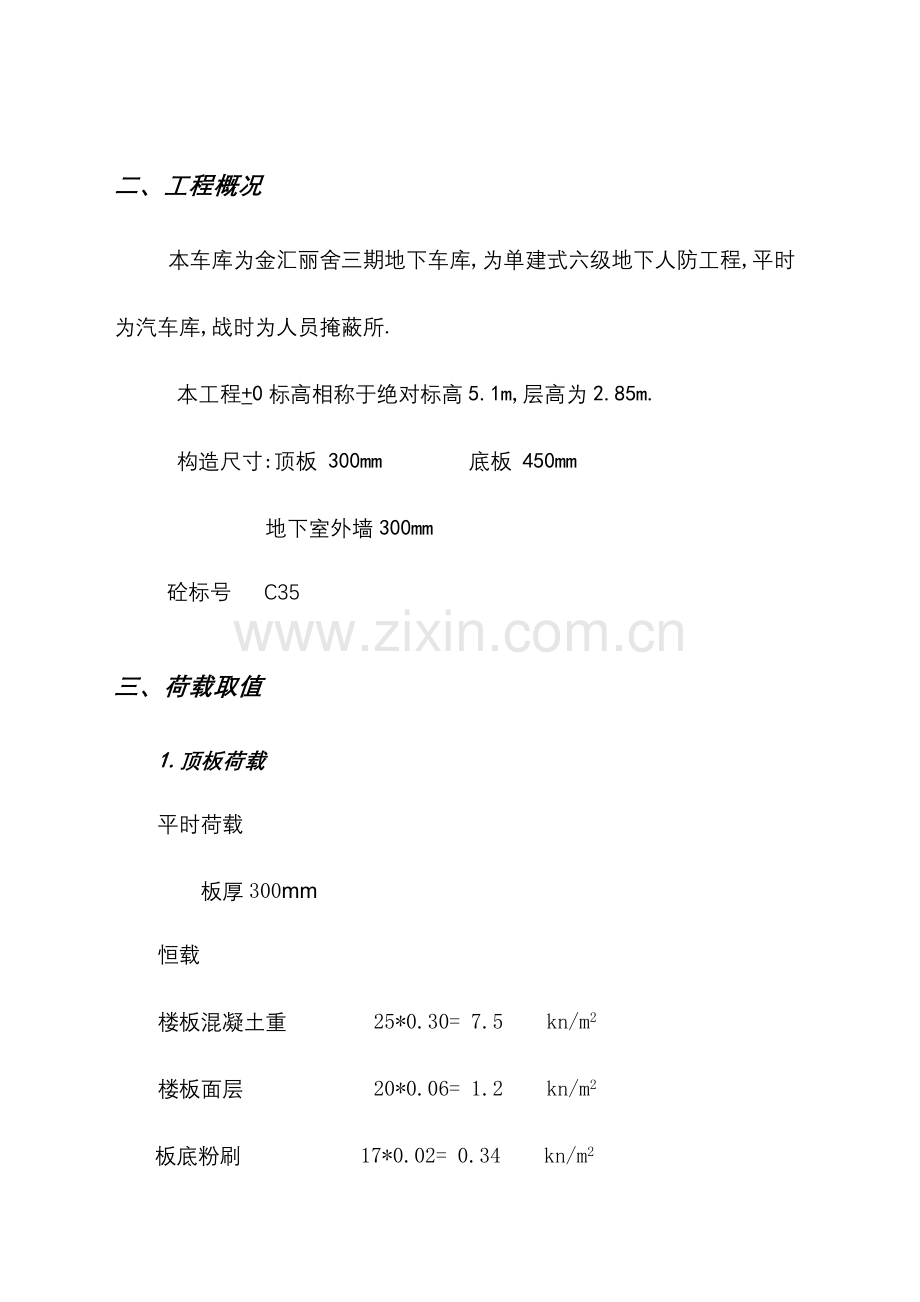

金汇丽舍三期地下车库(六级人防)构造设计计算书一、设计根据1.设计规范、资料（1）建筑构造荷载规范 GBJ9-87（2）地基基础设计规范 上海市原则DBJ08-11-1999（3）混凝土构造设计规范 GBJ 10-89（4）平战结合人民防空工程设计规程 上海市原则 DBJ 08-49-962.设计基本荷载值 一般旳恒.活载按荷载规范(GBJ-87)旳有关规定进行取值;人防荷载按人防规程(DBJ08-49-96)取值,对于特殊荷载，在规范中未作规定者，按实际使用状况及有关部门提供旳荷重进行计算。 二、工程概况 本车库为金汇丽舍三期地下车库,为单建式六级地下人防工程,平时为汽车库,战时为人员掩蔽所. 本工程+0标高相称于绝对标高5.1m,层高为2.85m. 构造尺寸:顶板 300mm 底板 450mm 地下室外墙300mm 砼标号 C35三、荷载取值 1.顶板荷载 平时荷载 板厚300mm 恒载 楼板混凝土重 25*0.30= 7.5 kn/m2 楼板面层 20*0.06= 1.2 kn/m2板底粉刷 17*0.02= 0.34 kn/m2顶板上覆土 20*0.8= 16 kn/m2 合计 25.04 kn/m2 活载 (消防登高场) 20 kn/m2总计 P= 25.04*1.2+20*1.3=56.05 kn/m2 战时荷载 板厚300mm 恒载 楼板混凝土重 25*0.30= 7.5 kn/m2 楼板面层 20*0.06= 1.2 kn/m2板底粉刷 17*0.02= 0.34 kn/m2顶板上覆土 20*0.8= 16 kn/m2 合计 25.04 kn/m2 顶板人防等效静载 70 kn/m2 总计 P= 25.04*1.2+70*1.0=100.05 kn/m2 2.底板荷载(倒楼盖法) （1）A区底板 平时荷载(原则值) P=N/1.25A+0.65*25+4*0.8 =49165.6/(1.25*823.8)+16.25+3.2 =67.2 kn/m2 战时荷载(原则值) P=ND/A+0.65*25+50/1.25 =20637.8/823.8+16.25+40 =81.3 kn/m2 （2）B区底板 平时荷载(原则值) P=N/1.25A+0.65*25+4*0.8 =74607.1/(1.25*1169.4)+16.25+3.2 =70.5 kn/m2 战时荷载(原则值) P=ND/A+0.65*25+50/1.25 =35952.6/1169.4+16.25+40 =87 kn/m2 （3）C区底板 平时荷载(原则值) P=N/1.25A+0.65*25+4*0.8 =45911.4/(1.25*750.3)+16.25+3.2 =68.4 kn/m2 战时荷载(原则值) P=ND/A+0.65*25+50/1.25 =22346.9/750.3+16.25+40 =86.04 kn/m2四、抗浮计算1. A区抗浮计算上部荷载总计(原则值): P=ND/A+0.65*25 =20637.8/823.8+16.25 =41.3 kn/m2 水浮力: 水头高度为 3.3+0.45-0.5=3.25m 水浮力为 32.5*1.2=39 kn/m2 41.3 kn/m2 抗浮满足2. B区抗浮计算上部荷载总计(原则值): P=ND/A+0.65*25 =31007.1/1198.83+16.25 =42.11 kn/m2 水浮力: 水头高度为 3.3+0.45-0.5=3.25m 水浮力为 32.5*1.2=39 kn/m2 42.11 kn/m2 抗浮满足3. C区抗浮计算上部荷载总计(原则值): P=ND/A+0.65*25 =19330/719.83+16.25 =43.14 kn/m2 水浮力: 水头高度为 3.3+0.45-0.5=3.25m 水浮力为 32.5*1.2=39 kn/m2 43.14 kn/m2 抗浮满足五、地下室墙体计算1. 地下室外墙计算 墙厚h=300mm, h0=275mm,动力强度设计值C35(fcmd=28.5N/mm2) , 二级钢fyd=419 N/mm2 荷载 P0=qe2+ (Srihi)k0+rw(Shi-hw ) qe2为外墙人防等效静载原则值, qe2=50kn/m2 k0 为静止土压力系数, k0 =0.6 Srihi=9*1.55+8.6*1.3=25.13kn/m2 土压力为25.13*0.6*1.2=18.1kn/m2
