人防门安装方案.pdf

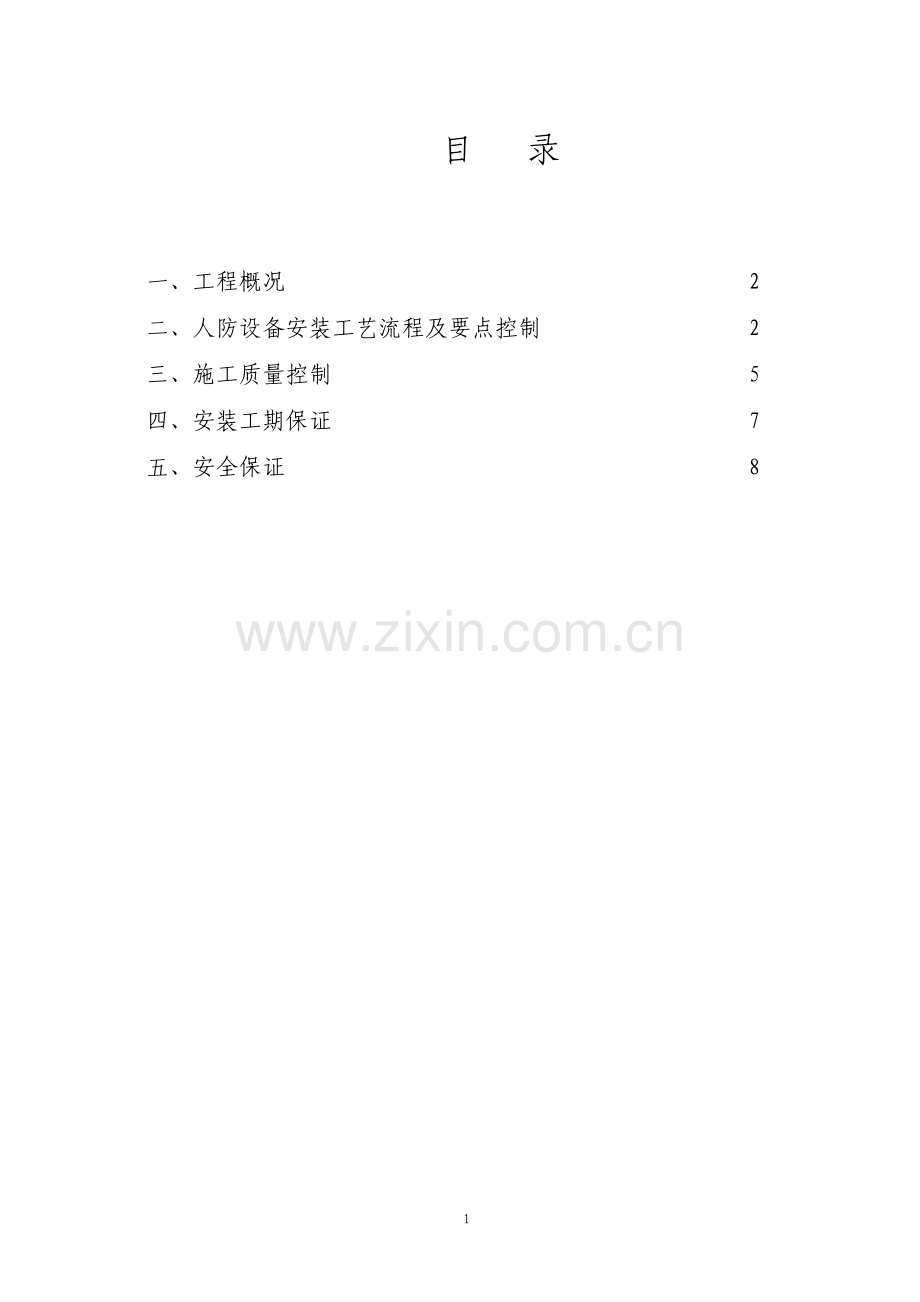

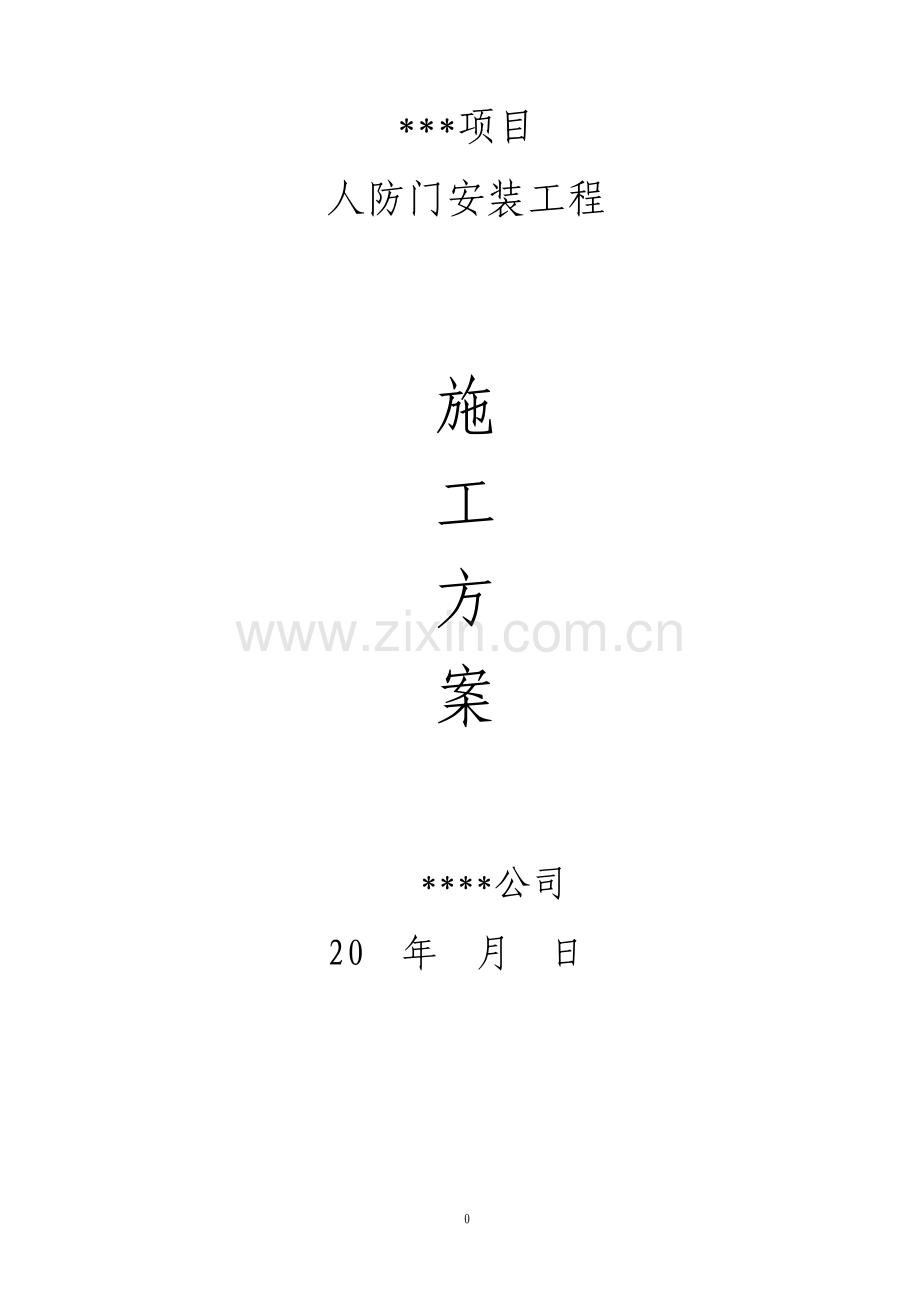

0*项目 人防门安装工程 施 工 方 案 *公司 20 年 月 日 1 目 录 一、工程概况2 二、人防设备安装工艺流程及要点控制2 三、施工质量控制5 四、安装工期保证7 五、安全保证8 2*人防门安装方案 一、工程概况 二、人防设备安装工艺流程及要点控制 人防设备预埋件运至安装现场审核图纸（查看人防平面图）门框吊运位至安装部位安装、就位、与主筋焊接支撑牢固浇捣门扇运至安装位置焊接铰页或安装铰页安装闭锁轴调试门扇清理、面漆验收。安装时，我方将派出技术人员赴现场进行施工配合，确保安装质量及工程进度。1、防护门、防护密闭门、密闭门门框预埋要点：施工预埋阶段重点是在施工中严格按图纸、规范标准施工,各种型号、规格的门、窗等施工时均应先立门框，然后绑扎门框四周钢筋,安装门框时，必须保证位置准确并固定牢靠。应严格控制门框的垂直度，前后、左右倾斜量均不得大于门孔净高的千分之一，门框上的临时支撑型钢必须待拆模后才能拆除。施工完毕后，必须经监理公司现场人员认可，同时及时了解土建进度，在不影响土建进度的前提下，要加快预埋进度，在预留阶段，尽量做到不漏埋，对不符合规范要求，要坚决返工，直到合格为止。2、防护门、防护密闭门门、密闭门安装应符合下列要求：（1）钢门框支撑面的平整度偏差不应超过 1mm，每边不平整部分累计的长度不应大于该长度的 20%，且应分布在 2 处以上：门框四边垂直度偏差不应超过长边 2。（2）门扇钢框与钢门框应贴合均匀，其间隙不得大于 2mm，每边不贴各部分累计的长度不应大于该边长度的 20%，且应分布在 2 处以上。3（3）铰页、闭锁安装位置应准确；上、下铰页同轴度偏差不应超 过两铰页间距的 1，且不得大于 2 mm.（4）门扇应启闭灵活。（5）在门扇外表面，应标示闭锁开关方向。（6）密封条安装，应符合下列要求：密封长接头应采用 45 度坡口塔接，每扇门的密封条接头不得超过 2处。密封条应固定牢靠，压缩均匀，局部压缩量允许偏差不应超过设计压缩量的 20%。密封条不得涂抹油漆。（7）门扇与门框制作的允许偏差应符合下表的规定。项目 允许偏差（mm）门窗尺寸 长度、宽度 5 厚度 5 门框墙长度、宽度 5 铰页位置偏移 2 门锁位置偏移 3 闭锁孔位置偏移 2 3、防爆波活门、胶管活门的安装符合以下规定：（1）防爆波悬板活门安装必须牢靠，开启议程、位置、标高必须符合设计要求。悬板关闭与底座胶垫贴合严密，悬板能自动开启到限位座，悬板启闭灵活。（2）胶管活门的门框与胶板粘贴必须牢固，贴合紧密，均匀一致，胶管、4 卡箍配套，编号、其位置、标号须正确。4、门扇调试 门扇安装完毕后，严格按照国家验收标准进行调试，其要点如下：（1）门框平面贴合良好，其局部允许间隙允许空隙为：当门孔宽度2000mm 时，允许间隙宽度2mm；门孔宽度2000 mm 时，允许门隙4mm，且局部间隙累计长度不应大于总长度的 20%。（2）双扇防护密闭门和护密闭门安装时严格控制中缝间隙，且应防止两扇门关闭状态时前后、上下错位，最大错位值上下不得大于孔净高的千分之一，前后不得大于 2 mm。5、设备油漆 油漆程序：防锈漆中间漆面漆（军灰色）油漆前，应将金属表面的灰尘、油漆、水气等清楚干净；防锈漆和中间漆应在设备安装前除饰。三、施工质量控制 1、临空墙、门框墙及各种防护密闭墙的模板安装、其固定模板的对拉螺栓上严禁套管、混凝土预制件等。2、工程口部、防护密闭段、采光井、防毒井、防爆井等有防护密闭要求的部位，应一次整体浇筑混凝土。3、防护密闭门门洞四角的内外侧，应配置两根直径 16mm 的斜向加强钢筋，其长度不应小于 1000mm。4、人防门门框下槛钢筋及门框墙竖筋在底板浇捣前一次绑扎到位，且绑扎尺寸必须符合设计要求。5 5、活置式人防门门框及临战封堵框应在底板浇捣砼前一次预埋到位，门框标高应与地面建筑标高相同。6、各口部门框钢筋绑扎的规格、标高必须符合设计及规范要求。7、人防门前应设置安装吊钩，钩住顶板上层钢筋。8、临战封堵框及各种人防门门框必须在工厂平整台座上焊接成形，正面的不平整度小于 2mm，外刷防锈漆两道，应支撑牢固，严防浇筑混凝土时位置变形。9、各种人防门门框预埋角钢必须符合设计要求。锚勾长度、间距、尺寸、型号等必须符合设计所选的图集要求。10、人防主体浇筑砼后，不得再打洞开槽。11、人防区顶棚不允许用水泥沙浆粉刷或找平。12、人防通风预埋管以=23mm 钢板焊接成形，中间满焊密闭翼环（=23mm、b=3050mm），两端伸出砼墙不小于 100mm。13、测压管以 DN15 镀锌钢管煨制、焊接，不得丝接，在砼中管段任意部位焊接密闭翼环，出砼面不小于 100mm，管口向下。14、各种密闭阀门、排气活门安装时均应衬以橡胶密封垫圈。15、穿越人防隔墙的管道应采用钢塑复合管或热镀锌钢管，穿越处按规范设置密闭套管。16、穿越人防隔墙的管道均应在人防侧安装 p1.0Mpa 的防护阀门（阀芯为不锈钢或钢材质的闸阀或截止阀），阀与墙、顶的距离不宜大于 200mm，阀与墙、顶间的管道连接为焊接，不得丝接或采用丝扣管件。17、穿越人防隔墙的各种电缆、电线的防护密闭穿墙管和预留备用管应选 6 用厚度不小于 2.5mm 的热镀锌钢管，两端伸出砼面不小于 55mm,按规范设置密闭肋。18、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均应预埋 46 根备用管，管径为 5080mm。19、电缆桥架和母线槽不得直接穿越人防隔墙，必须通过时应改为穿密闭套管通过，并符合防护密闭要求。20、各种动力配电箱、照明箱、控制箱等不得在人防隔墙上嵌墙暗装，必须设置时应采取挂墙式明装。四、安装工期保证 1、工期目标 根据业主施工进度，进行防护设备的预埋、安装、调试，以满足业主要求，保证按合同工期完成。2、工期保证措施（1）组建有力的项目管理班子，加强防护设备制作、安装的施工管理。（2）组织富有制作、安装经验的人员进行本项目的施工，提高工作效率。（3）认真制定施工计划、材料计划、运输计划，确保各计划合理有效。（4）认真编制防护设备预埋安装的指导书，确定合理的工艺流程，确保预埋、安装、调试流畅。（5）认真做好技术交底工作，把图籍、设计图纸、人防工程规范、施工要点、质量要求等贯彻到每一个参加施工的人员，使人人做到心中有数。7（6）严把质量关，每道工序、每个步骤都要严格规范要求检查、控制、确保工程质量，以免发生返工而影响工期。（7）加强安全管理，认真做好日常安全检查，确保施工安全。（8）对职工的思想政治教育和法制知识的学习，增强法制观念，防止发生治安纠纷和其他违法行为而影响施工。（9）做好外部环境的协调，处理好业主、监理等关系，确保施工顺利。五、安全保证 1、安全管理目标（1）为保证本项施工安全，必须强化“安全第一，预防为主”的方针。（2）加强班组安全管理，保证本项目无死亡事故，一般轻伤事故频率控制在 5以下。2、安全措施（1）严格遵守国家现行的有关安全生产防护技术规章文件，认真执行建设单位、监理工程师等提出的有关安全指令、通知和要求，并接受建设单位、监理工程师的检查和指导，及时向有关部门汇报安全生产情况。（2）做好全员、全面、全过程的安全管理工作，建立各项安全管理制度，按时召开安全会议，加强安全防护教育。（3）进入施工现场必须戴好安全帽，按时发放和正确使用各种相关作业 8 种类和特点的劳动保护用品。（6）做好关键部门的制作、安装准备工作，警惕异常情况发生，并事先做好应急措施。（7）掌握天气预报，预报暴雨等自然灾害，并采取相应的有效防范措施。（8）执行安全规程，预防触电等事故。*公司 20 年 5 月 18 日
