小区-地下室-一层-施工组织设计.doc

目 录

第一章 工程概况
第二章 施工平面布置及临时设施布置
第三章各分部分项工程的主要施工方案与技术措施
第一节 施工测量放线
第二节 基础工程施工
第三节地下室工程施工方案
第四章 确保工程质量管理体系与措施
第五章 确保安全生产、文明施工管理体系与措施
第六章 工程进度计划与措施及施工网络图
第七章 确保工程进度计划与技术组织措施（附施工进度表或工期网络图）
第八章 资源配置计划
第一节 人员专业构成
第二节 工程投入的主要物质（材料）情况描述及进场计划
第三节 工程投入的主要施工机械设备情况、主要施工机械进场计划 （附检测设备表）
第四节 劳动力和材料投入计划、劳动力安排计划
第九章 建筑节能专项方案
第十章 新技术、新工艺的应用
第十一 有必要说明的其他内容
第十二、施工过程中的相关承诺
附页：施工进度计划网络图、 施工总平面布置图、

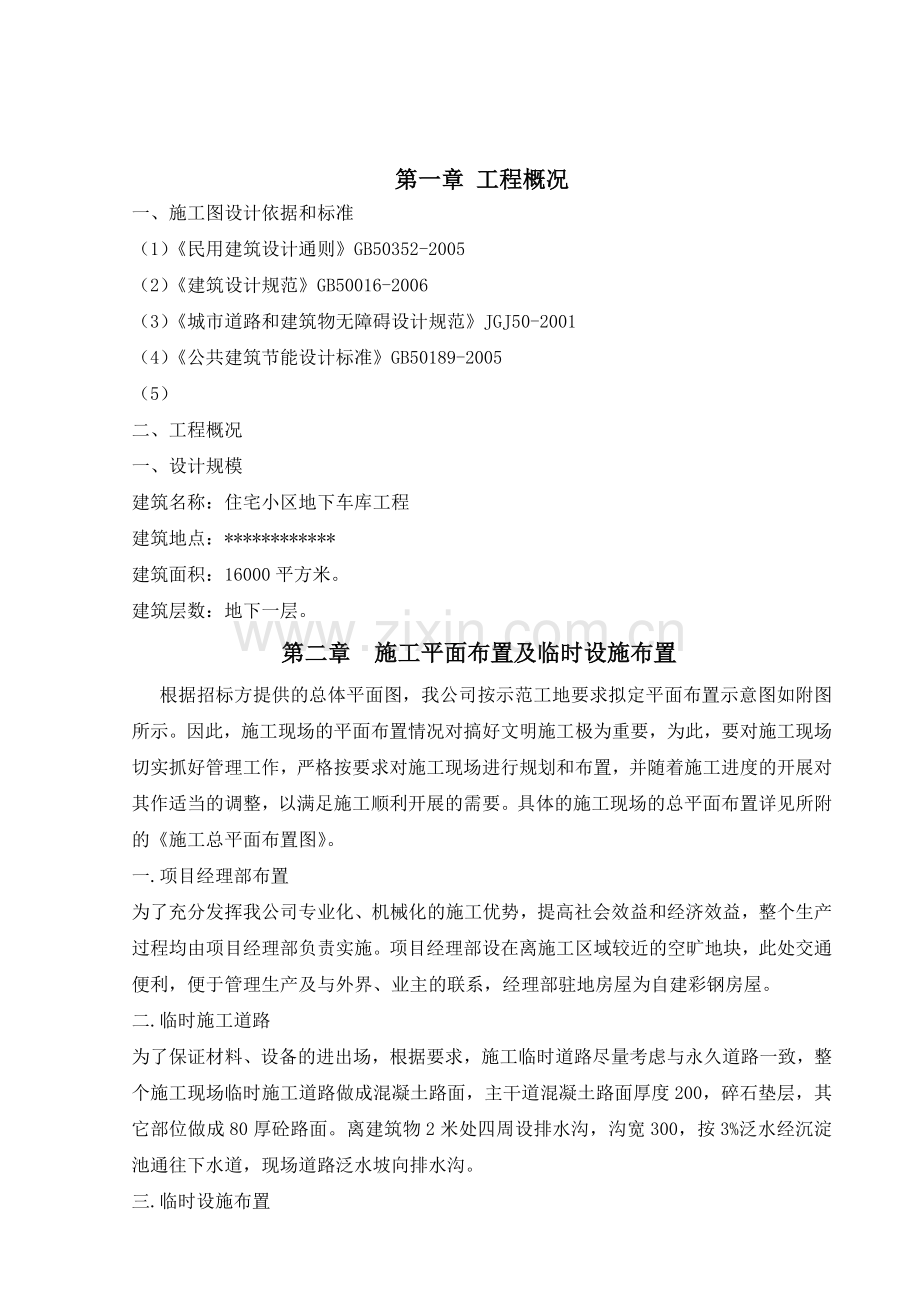

第一章 工程概况
一、施工图设计依据和标准
（1）《民用建筑设计通则》GB50352-2005
（2）《建筑设计规范》GB50016-2006
（3）《城市道路和建筑物无障碍设计规范》JGJ50-2001
（4）《公共建筑节能设计标准》GB50189-2005
（5）
二、工程概况
一、设计规模
建筑名称：住宅小区地下车库工程
建筑地点：************
建筑面积：16000平方米。
建筑层数：地下一层。
第二章 施工平面布置及临时设施布置
根据招标方提供的总体平面图，我公司按示范工地要求拟定平面布置示意图如附图所示。因此，施工现场的平面布置情况对搞好文明施工极为重要，为此，要对施工现场切实抓好管理工作，严格按要求对施工现场进行规划和布置，并随着施工进度的开展对其作适当的调整，以满足施工顺利开展的需要。具体的施工现场的总平面布置详见所附的《施工总平面布置图》。
一.项目经理部布置
为了充分发挥我公司专业化、机械化的施工优势，提高社会效益和经济效益，整个生产过程均由项目经理部负责实施。项目经理部设在离施工区域较近的空旷地块，此处交通便利，便于管理生产及与外界、业主的联系，经理部驻地房屋为自建彩钢房屋。
二.临时施工道路
为了保证材料、设备的进出场，根据要求，施工临时道路尽量考虑与永久道路一致，整个施工现场临时施工道路做成混凝土路面，主干道混凝土路面厚度200，碎石垫层，其它部位做成80厚砼路面。离建筑物2米处四周设排水沟，沟宽300，按3%泛水经沉淀池通往下水道，现场道路泛水坡向排水沟。
三.临时设施布置
按照方便施工和便于管理的原则，根据现场实际情况及工程任务分布情况，在施工区域内按 “安全文明示范工地”标准合理布置本合同段临时生产用房、以及工棚、料库，建筑面积详见临时用地表。职工生活区，在中标后根据甲方要求，在指定的区域修建。
四.临时供水、供电、通讯
1.临时供水：生产用水采用自来水。我公司进场后从业主指定的水源接入施工现场，并设水表进行计量。
2.临时供电：工地范围的施工用电，从甲方现场指定的电源搭接经过变压后引入施工现场。
第三章 各分部分项工程的主要施工方案与技术措施

第一节 施工测量放线
1.1.1 测量人员准备
根据工作量和工作难度，该工程拟派测量员，负责工作测量，工作进度，技术方案编制与实施。
1.1.2测量工程师均应持证上岗，持证率100%。掌握并运用国家、地方有关规定、有关现行标准规范，熟悉施工现场各种测量工作和熟练实用测量仪器。随工程进度完成施工测量方案、红线桩校核成果、水准点引测成果及施工过程中各种测量、记录后，填写《施工测量放线报验表》报监理单位审核并验线。
1.1.3施工测量管理主要内容包括：编制施工测量方案、红线桩校核成果、水准点引测成果复查及施工中各种测量、填写纪录（含定位测量、高程引测、基槽验线、轴线竖向投测控制线、各层墙柱轴线、墙柱边线、门窗洞口位置线、垂直度偏差、楼层＋0.5m 或＋1.0m水平控制线等。
1.1.4测量仪器准备
序号
名称
数量
型号
产地
1
经纬仪
1
DJ2E
北京光学仪器厂
2
水准仪
2
DS3000
北京测绘厂
3
钢卷尺
4
100m

钢卷尺
10
5m

4
塔尺
2

5
其他小型工具
若干

测量工具均按要求在计量检测中心办理检验手续。
1.2施工测量方法的编制依据
编制依据：建设部、地方政府及建设局颁发的有关规范、规程及文件，如《工程测量规范》ＧB50026—93等。
1.2.1施工测量方法的控制原则
(1)整体控制局部：这是一切测量工作的原则,若不遵循这一原则,而试图以局部控制整体,会导致测量误差超限、建筑物位置不准等后果。
(2)高精度控制低精度：不同等级的测量必须配备不同等级的仪器和工具，逐级控制才能确保施测精度。
(3)长方向、长边控制短方向、短边的原则。
1.3平面控制网的建立
1.3.1矩形控制网的建立
因现场四周场地可通视，且比较容易丈量，故采用直接测法。依据红线桩先测定“十”字控制网的控制轴线，经角度闭合校核后，再向内测定的矩形控制网。丈量距离时，应按照精密量距要求用经纬仪进行直线定向，设置间距桩，然后用拉力器对钢卷尺施加拉力，一般30m用100N，并同时记录量距时的现场温度，每段距离必须经过尺长，温度、高差等三项改正，而且均要往返丈量两个测回，取其平均值定点，依此类推定出各轴。
在进行矩形网测设时，应将量距精度控制在M控＝1/10000～1/20000L。测量控制点大样详右图.
标桩的顶部安放一块100×100mm的钢板，钢板下面焊有锚固钩，然后将其埋固于桩身混凝土之中，以便作为调整点位使用。在标板上最后标定点位时，宜在钢板上钻一直径为1-2mm的小孔，通过中心画一十字线。小孔周围用红漆画一圆圈，使点位醒目，并在四周1m用板块围起来加以保护。
1.3.2控制网的检测
当控制网测定并经自检合格后，提请技术部门通知甲方验线。在收到验线合格通知后方可正式使用。
1.4场地标高控制网测设
1.4.1标高控制网的建立
根据建设单位提供的已知标高的水准点，将其引测至“十”字控制网的控制轴线延长线上分别设置一个坚固稳定的基准点，作为本工程建筑物施工时的标高引测点，使场内各水准点构成闭合图形，形成标高控制网。
1.4.2标高控制网的测设
实测水准点时使用S3水准仪，采用两次镜位法按“后－前－前－后”次序进行引测，两次镜位高差应大于100mm。测设时注意视线长度不大于70m，注意前后视线等长，镜位和转点要稳定。闭合差（±5mm√n，n为测站数）
1.4.3水准点的埋设与保护
用直径30mm以上的粗钢筋，上端磨成半圆形，下端弯成钩形，将其埋固于混凝土之中。这种型式水准点可先预制然后埋设，亦可在现场挖坑浇灌。最后在标桩上部放置一预制防护井圈，上加保护盖。
1.4.4水准点检测
场地内各水准点标高与±0.000水平线标高经自检及有关技术部门和甲方检测合格
1.5施工测量方法
1.5.1平面与高程控制网的测定:基础开挖前，认真做好轴线标定，根据建设单位提供的控制网坐标和高程基准点进行坐标反算， 现场实测得出轴线的位置。再确定本工程的轴线控制桩，作为今后楼层放线的控制依据， 轴线控制桩要便于观测保存。该工程平面控制分单元布设成“十”字形主轴线，在距施工场地较远处，布设一条高精度基线（ 控制桩）后，可进行下一步工作，采用极坐标法或交会法等测设控制线。在布放基线、主轴线与各控制网点时，选用苏州DJ6电子激光经纬仪和S1自动安平水准仪。距离往返丈量相对精度不小1/20000L；测水平角或延长线时均采用正倒镜测回法观测，取其平均值。在高程控制中采取两次仪器高及转点时归零等测法，保证精度，测角值中误差控制在10S以内，高程闭合差应控制在2mm。
1.5.2轴线及竖直方向测定:为保证相对位置及细部轴线正确性，从基础开挖至轴线传递均由经纬仪进行引测。
A.轴线传递采用逐层投点法，即当楼板（ 或底板） 混凝土浇筑完毕后，架设经纬仪，采用J6激光经纬仪于控制线的控制点上，后视相应的基准目标， 将控制线测放在楼面上，由木工弹线标明。根据楼面上测得的“十”字控制线， 可放出建筑物各细部，弹出墨线，以检查下层墙柱尺寸是否正确，垂直度是否满足精度要求，并作为该层支模、扎筋依据。
B.标高传递可用钢尺沿竖直方向向上测量至施工层。测量前，应用水准仪根据±0.000水平线，在各传递点处准确测出相同的起始标高线做好水平标记，标高传递点应不少于4处，传递误差控制在±3mm以内，应注意拉力、温度影响。
C.建筑轴线位置位移不大于5mm，标高每层允许偏差不大于±5mm，施工过程中，通过精确进行垂直度控制、从而达到总体控制的目的。为确保精度，现场水平距离测量时，钢尺使用要统一，并经过检测合格，同时须贴上检测标签，否则不得使用。钢尺要严格水平，拉力一致，钢尺读数时，要从不同起点、终点多次读数，取平均值。垂直度复核控制，从外墙面阳角处作控制线，距阳角300-200mm做复核控制线，待模板拆除后用经纬仪向上引测，弹上复核控制线，从而确保垂直精度，达到总体控制的目的。
D.沉降观测：
沉降观测点的平面位置按设计图纸，在主体结构施工过程中，应专人定期观测，每施工二层观测一次。施工完毕后一年内，每隔三至六个月观测一次，以后每隔六至十二个月观测一次，直至沉降稳定。
第二节 基础工程施工
2.1基础施工顺序为
土方开挖→人工清槽→验槽→ 垫层→验收
2.2土方工程
2.2.1施工准备
主要机具：反铲挖土机、自卸汽车、推土机、蛙式打夯机、手推车、铁锹、2米靠尺、胶皮管、潜水泵、钢卷尺等。
2.2.2作业条件
①、土方开挖前，地基处理已完成并经检验验收。土方开挖前需进行人工降低地下水，挖好排水沟、集水井，并及时抽排放积水。弃土场地选择好。
②、定位控制线、标高水平桩及基坑的灰线尺寸，必须经过检验合格，并办完预检手续。
③、在机械无法作业的部位和修整边坡坡度、清理槽底等，均配备人工进行。
④、回填土前应对基础分部进行验收，并办好隐蔽工程检查验收手续。
⑤、回填土时，基坑内不得有积水，混凝土强度应达到规定要求的强度。
2.2.3操作工艺
①、工艺流程
A、挖土工艺流程
确定开挖的顺序和坡度→基坑开挖→修边和清底
B、建筑物填土工艺流程
基坑底清理→检验土质→分层铺土→夯打密实→取样检验密实度→修整找平验收
②、建筑物基坑挖土
A、土方开挖由上到下分层依次进行，若遇有地下水则应用水泵将水排至坑外。
B、开挖基坑(槽)时，不得挖至设计标高以下，可在设计标高以上暂留200mm不挖，以便在抄平后，由人工挖出。
C、修坡和清底。在距坑(槽)底设计标高500mm处，抄出水平线，钉上小木桩，然后用人工将暂留土层挖走。同时由两端轴线(中心线)引桩拉通线检查距坑边尺寸，确定坑宽标准，以此修整边坡，最后清除坑底土方。
D、坑(槽)底土方修理铲平后，进行基坑(槽)验收，并浇混凝土垫层封闭坑(槽)底。
③、建筑物基坑回填
A、土料选用
填方土料应符合设计要求，保证填方的强度和稳定性，应符合下列规定：
a、碎石类土、砂土和爆破石渣(粒径不大于每层铺厚的2/C)可用于表层下的填料。
b、含水量符合压实要求的粘性土，可作各层填料。
c、碎块、草皮和有机质含量大于8%以上，仅用与无压实要求的填方。
B、土料处理
填土应严格控制含水量，施工时应检验，当土的含水量大于最优含水量范围时，应采用翻松、晾晒、风干清除低之，或采用换土回填、均匀掺入干土或其它吸水材料等措施来降低。若由于含水量过大夯实时产生橡皮土，应翻松晾干至最佳含水量时再回去填方夯实。如含水量偏低。可采用预先洒水湿润。若铺土后发现含水量小于最低含水量时，可洒水湿润。
在气候干燥时，须采取加速挖土、运土、平土和碾压过程，以减少土的水分散失。
C、作业要求
对于有密实度要求的填方，应按所选用的土料、压实机械的性能，通过试验确定含水量控制范围，每层铺土厚度，压实遍数，进行水平分层铺土碾压达到设计规定的质量要求。
对于无密实要求或允许自然沉实的填方，可直接填筑，不压（夯）实，但应预留一定的沉降量。
填方宜尽量采用同类土填筑，如采用两种透水性不同的土填筑时，应将透水性较大的土层置于透水性较小的土层之下，边坡不得用透水性较小的土封闭，以免填方形成水囊。
D、压实方法要点：
a、人工填土
由场地最低部分开始，由一端向另一端自下而上分层铺填，每层虚铺土厚度，用人工来夯实时，砂质土不大于0.3m，粘性土为20cm，每层夯实遍数为3～4遍。用打夯机械夯实时，不大于30cm，蛙式打夯机每层压实遍数为3～4遍。
深浅坑相连时，应先填深坑，相平后与浅坑全面分层填夯。如必须分段填筑，交接处填成阶梯形。最后填成高于自然地面5cm。墙基及管道回填应在两侧用细土同时细心回填，防止墙基及管道中心线偏移。
人工回填土采用打夯机夯实，两机平行时，其间距不得小于3m，在同一夯行路线上，前后间距不得小于10m。
b、机械填土压实
填方施工应从场地最低处开始，水平分层整片回填碾压(或夯实)。必须分段填筑时，每层按缝处应作成斜坡(倾斜度应大于1：1.5，碾迹重迭0.5～1.0m，上、下层错缝距离不小于1m。平碾填方厚度的200～300mm厚，压实6～8遍)。
为保证填土压实的均匀性及密实度，先用推土机推平，低速行驶4～5遍，再重型碾压机碾压。
大面积碾压时，从两侧渐压向中间，每次碾压轮迹应有15～20cm重迭度，轮子下沉量一般压至不超过1～2cm为度，碾压不到之处，应用人力夯或小型机械夯配合夯实。
平碾碾压一层后，应用人工或推土机将表面拉毛，以保证上下层结合良好。
填土区如有地下水或表面滞水时，应在四周设排水沟和集水井将水位降低，再进行下道工序。
c、质量控制与检验
土料运至施工现场应有专职人员检验土质和含水量是否符合要求，实际施工中，用试验求出土在一定含水量范围内，达到设计密实度要求时的合理碾压遍数，用碾压遍数来控制压实。对有密实要求的土方工程，每层填压密实之后，进行质检，通过试验求出密实度。
2.2.4应注意的质量问题
①、基底超挖：开挖基坑(槽)均不得超过基底标高。如个别地方超挖时，其处理方法应取得设计单位的同意，不得私自处理。
②、基底未保护：基坑(槽)开挖后应尽量减少对基土的扰动。如基础不能及时施工时，可在基底标高以上留出300mm厚土层，待基础施工时再挖掉。
③、施工顺序不合理：土方开挖宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。
④、开挖尺寸不足：基坑(槽)底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。如排水设施、支撑结构所需的宽度，在开挖前均应考虑。
⑤、基坑(槽)边坡不直不平，基底不平：应加强检查，随挖随修，并要认真验收。
2.2.5土方的堆放弃置及平衡调配
多余的土方和杂物运出施工现场至业主或监理指定弃土场。符合回填要求的土方应尽可能的在施工现场进行土方调配。
①、挖方与填方基本达到平衡，在挖方的同时进行填方，减少重复倒运。
②、合理安排运输路线和路程，使总运距最短。
③、好土应用在回填质量要求较高的地区。
④、做到施工顺序合理，土方运输无对流和乱流现象，同时便于机械化施工。
2.3基础施工
（1）浇筑混凝土垫层，砖槽，标高应严格控制。
（2）垫层上定位弹线，确定基础筋和组合柱筋的位置。组合柱筋点焊固定，以防浇筑混凝土时移位。
（3）基础模板支设要具有足够的刚度和强度，拼缝严密，防止基础胀模。基础模板最好采用定型模板，当不采用定型模板时，应在基础侧模上弹出基础浇筑高度线。
（4）基础混凝土浇筑时，要注意保护柱筋竖直和柱筋位置的正确，需要堆坡的基础要预先在钢筋上用油漆标出堆坡高度。
第三节地下室工程施工方案
一、建筑概况
本工程地下室设计为车库。
二、结构概况
地下室底板及侧墙混凝土为结构自防水混凝土，抗渗等级S6，商品混凝土。钢筋有热扎HPB235级、HRB335级和HRB400级，钢筋连接方式：框架柱纵向钢筋连接采用电渣压力焊，框架梁水平受力钢筋及地下室底板和侧壁受力钢筋在加工场地制作采用闪光对焊接长，现场绑扎局部采用绑扎接头连接。地下室底板承台、梁采用砖胎膜，地下室止水带以上部位墙板模板采用胶板拼装，模板竖肋采用40×80mm的楞木。
三、施工方案
（一）地下室墙板模板
地下室止水带以上部位墙板模板采用竹胶板拼装，模板竖肋采用40×80mm的楞木，横肋采用双根φ48钢管。竖肋间距600mm，横肋间距450mm。对拉螺栓间距：水平间距600mm，竖向间距450mm。对拉螺栓用直径12圆钢制成，对拉螺栓中部加焊止水片，止水片厚5mm，正方形，边长为80mm，止水片中部打眼，与对拉螺栓双面焊牢。
模板及其支撑结构的材料、质量应符合规范规定及模板设计要求，模板及其支撑要有足够的强度、刚度和稳定性，并不致发生不允许的下沉和变形，模板的内侧面要平整，接缝要严密，不得漏浆。模板安装后要仔细检查各部位构件是否牢固，在浇筑混凝土过程中要随时检查，如发现变形、松动等现象，要及时修整加固。现浇结构模板安装的允许偏差及检验方法如下：

项目
允许偏差（mm）
检验方法
轴线位置
5
钢尺检查
底模上表面标高
±5
水准仪或拉线、钢尺检查
截面内部尺寸
基础
±10
钢尺检查
柱、墙、梁
+4，-5
钢尺检查
层高垂直度
不大于5m
6
经纬仪或吊线、钢尺检查
大于5m
8
经纬仪或吊线、钢尺检查
相邻两板表面高低差
2
钢尺检查
表面平整度
5
2m靠尺和塞尺检查
注：检查轴线位置时，应沿纵横两个方向量测，并取其中的较大值。
（二）地下室钢筋
本工程所用的钢筋有热扎HPB235级、HRB335级和HRB400级，进场要按规定进行原材料验收。每60T由同一规格型号、同一炉号钢筋组成为一验收批，对其铭牌标志及外观进行检查，并按规定要求进行取样作力学性能试验，必要时还需做其他专项检验。验收合格的钢筋严格按照同批号、同等级、同规格、品牌分类堆放并标识。堆放钢筋的场地要平整且底部要码放垫木，场地要有必要的排水措施，不得有积水现象，避免钢筋锈蚀或油污。钢筋在储存过程中不得损坏标识，以免误用。
钢筋集中在现场钢筋加工场地统一下料加工制作，成品分类挂牌标识堆放，使用时用塔吊垂直运至工作面。HPB235级钢筋末端需做1800弯钩，其弯弧内直径D不应小于钢筋直径d的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。HRB335级、HRB400级钢筋末端需做900弯钩时，弯弧内直径D不应小于钢筋直径d的4倍，弯钩的弯后平直部分长度必须符合设计要求。箍筋末端应做1350弯钩，其弯弧内直径不应小于箍筋直径的2.5倍，且不小于受力钢筋直径，箍筋弯后平直部分长度对框架梁柱不小于箍筋直径的10倍，对其他构件，不小于箍筋直径的5倍。
底板钢筋绑扎前首先将基础梁、承台钢筋绑好，经检查验收，符合设计及验评标准后，方可进行底板钢筋绑扎。钢筋绑扎时，首先按图纸设计要求的间距在垫层上画线，然后按钢筋的位置线铺底板下排钢筋，底板下排钢筋绑扎完毕，垫好底板混凝土保护层的垫块，进行底板上层钢筋绑扎，底板上层钢筋绑扎完毕后，将上下层网片之间用Ф12钢筋撑铁支起，每平方米设置一个，确保上层钢筋稳固，最后绑扎柱插筋和墙板钢筋。柱插筋及墙板钢筋位置除符合垫层上的尺寸线外，还应注意控制保护层的位置，在柱插筋及墙板钢筋绑扎后，要根据纵横轴线逐个、逐排进行校正，校正完毕，将柱插筋用箍筋点焊固定，墙板钢筋用钢管架子进行固定，所有钢筋绑扎完毕，首先进行自检，自检合格后报请监理公司及进行隐蔽验收。
墙板钢筋在地下室底板钢筋绑扎后采用一次绑扎到位。墙板钢筋绑扎前先搭设好双排钢管架体，墙板钢筋绑扎按地下室附墙柱分档进行，先在基础梁上用粉笔画出竖筋位置，布设好竖筋，并与基础梁钢筋临时绑扎固定，在竖筋上画好水平筋的分档线，然后在竖筋下部、齐胸处、中部及距顶端1.2m处绑好定位横筋，顶端900弯折筋平直段挂在钢管架纵向穿墙管上（钢管事先按墙板形状进行弯曲），最后绑扎其余横筋，横筋的搭接长度及接头位置必须符合设计及规范要求。地下室墙板钢筋全部绑扎就位后，根据墙板轴线进行校正，并与钢管架进行固定。
框架柱钢筋绑扎首先计算出每根柱所需的箍筋数量，将柱箍套在下层伸出的柱筋上，绑扎好伸出的柱筋箍筋后，进行柱纵筋电渣压力焊连接，接头焊接完毕，经检验合格后，按图纸设计间距用粉笔在柱纵筋上画出箍筋间距线，并将已套好的箍筋往上移动，按间距线由上向下进行绑扎。绑扎时箍筋的弯钩叠合处沿柱子竖筋交错布置，箍筋要与柱纵筋相互垂直，并绑扎牢固。
梁截面高度大于600mm时，在梁底模及一边侧模支设好后即进行绑扎，截面高度小于600mm的梁可在梁模板支设好以后进行钢筋。绑扎时先在梁模板上画出箍筋间距，按数量摆放好箍筋。然后穿入主梁的下部纵筋，双排钢筋用Ф25钢筋料头垫起，将箍筋按已画好的间距逐个分开，接着穿次梁的下部纵筋，并套好次梁箍筋，再穿入主次梁上部纵筋，调整好箍筋间距，与梁纵筋垂直后，用铅丝分别将上下纵筋与箍筋绑牢。在穿主次梁钢筋时，要注意布置好柱头部位的加密箍筋，主次梁下部及侧边均需用混凝土保护层垫块垫好或绑牢。
板钢筋在梁钢筋绑扎结束后进行，绑扎前先清理干净模板上的杂物，并按设计间距，在模板上弹出板的受力筋和分布筋的位置线，板筋起始位置距梁边不大于50mm。随后按弹出的位置线，先摆放受力筋，后摆放分布筋（双向受力板筋短边应放在下面），并用铅丝扎牢。单向受力钢筋网片周边两行钢筋交叉点全部扎牢，中间部位交替扎牢，双向受力板筋网片所有交叉点均须扎牢，确保受力钢筋不产生位移。底层板筋绑扎后，再进行板面负筋绑扎，板面负筋直钩应垂直撑至板底，跨梁处应与梁的主筋扎牢，分布筋与受力筋的所有交叉点均要扎牢，以防移位。板面负筋绑扎后，用φ10钢筋撑铁支起，每平方米设置一个。

钢筋安装允许偏差见下表：
序号
项目
允许偏差（mm）
检查方法
1
绑扎钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
钢尺量连续三档，取最大值
2
绑扎钢筋骨架
长
±10
钢尺检查
宽、高
±5
钢尺检查
3
受力钢筋
间距
±10
钢尺量两端、中间各一点，取最大值
排距
±5
保护层厚度
基础
±10
钢尺检查
柱、梁
±5
钢尺检查
板、墙
±3
钢尺检查
4
绑扎箍筋、横向钢筋间距
±20
钢尺量连续三档，取最大值
5
钢筋弯起点位置
±10
钢尺检查
6
预埋件
中心线位置
5
钢尺检查
水平高差
+3，0
钢尺和塞尺检查
注：a.检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其最大值；
b.表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。
（三） 地下室混凝土浇筑
地下室底板混凝土浇筑
1、 混凝土泵管布置
混凝土浇筑沿横向后退进行。混凝土泵管铺设前，摆放好φ48钢管马凳，用φ48钢管扣件将马凳连成整体后，上铺2.5mm厚木脚手板以铺设泵管，脚手板下要铺上塑料彩条布，以免泵管接拆时混凝土散落到底板钢筋上，污染钢筋。马凳摆放时不得接触钢筋，以免浇筑混凝土时泵管的冲击力使马凳晃动，造成钢筋移位。泵管自泵出料口处依次向前铺接，地面部分泵管所经路径，要设置深度与混凝土泵出料口标高相一致的地沟，泵管入地下室处采用900弯头连接，弯头以下至地下室底板段的垂直立管要用钢管架进行固定，以防混凝土浇筑时泵管弯头部位的冲击力使泵管发生移动，泵管所有接头部位的管箍两侧要用楞木垫起，以方便接拆泵管操作。在浇筑混凝土时随着混凝土的浇筑，泵管不断拆除，马凳及其连接钢管也随之及时拆除，以便及时将马凳铁脚部位混凝土振实，以防漏振给混凝土底板留下渗漏隐患。混凝土浇筑过程中拆除的泵管要及时运到事先布置好的冲洗平台上用水冲洗干净，为防洗管水留入地下室底板，冲洗平台要设在地下室底板以外工作面上，并设置砖砌积水坑，内壁用防水砂浆粉好，洗管后的积水及时用水泵抽出坑外。
2、 浇筑前的准备
由于该底板为抗渗混凝土，技术要求高，必须保证混凝土连续浇筑不产生冷缝。为确保底板混凝土的顺利浇筑，项目将专门成立领导小组，来指挥混凝土的浇筑。
⑴． 材料及设备准备
混凝土浇筑前,项目部要详细计算出浇筑混凝土用量，通知商品混凝土供应商,确保质量合格且供应满足施工需求。在混凝土浇筑前一天，泵管要铺设就位，并对各种设备进行试运转，确保各种设备性能良好，能连续工作。另外为防止在浇筑混凝土过程中发生意外停电现象，现场要配备1台功率为150KW的150GF6型柴油发电机，以供应急使用。
⑵． 技术准备
底板混凝土浇筑前，首先要编制详细的施工方案，由技术负责人向工长进行交底，工长向工人进行书面及口头技术交底，让所有管理及操作人员都清楚混凝土浇筑质量的重要性、浇筑顺序、操作要点等。
⑶． 人员组织
底板混凝土的浇筑各方面必须协调统一方可顺利施工。现场设总指挥一名，混凝土浇筑前由总指挥先进行各方面协调、联络和布置，施工时负责指挥处理各种关系。混凝土浇筑时搅拌地点及混凝土浇筑现场将派专人指挥管理混凝土的拌料和浇捣工作，保证施工的有序进行。
底板混凝土浇筑沿地下室横向采用“一个坡度、薄层浇筑、循序推进、一次到顶”的浇灌方法。即混凝土从一端向另一端，以同一坡度一次到顶向前连续浇筑，以保证不形成施工缝。这种自然流淌形成斜坡混凝土的浇筑方法能较好地适应泵送工艺，避免泵管经常拆除冲洗和接长，提高泵送效率，简化混凝土的泌水处理，保证上下层浇筑间隔不超过初凝时间。
根据混凝土泵送时自然流淌形成斜坡的实际情况，在每条浇筑带的前、中、后布置3道振动棒，前道振动棒布置在混凝土的卸料点，解决上部混凝土的捣实；后道振动棒布置在底排钢筋处和混凝土的坡脚处，确保混凝土下部的密实；中部振动棒使中部混凝土的振捣密实，并促进混凝土流动。
混凝土在振捣时要做到“快插慢拔”，将振捣棒上下略微抽动，可有效避免振捣时上部振实而下部漏振以及快速抽棒时在混凝土中留下孔洞的缺陷，确保混凝土上下振捣均匀。
混凝土在浇筑振捣过程中，表面的泌水将顺混凝土坡面流至坡脚，在浇筑过程中我们将派专人负责用海绵球及时将泌水吸除，拧至专用储水桶后，集中运送至底板外。混凝土浇筑完毕，由于骨料下沉，其表面容易形成一层较厚的浮浆，如不进行处理，当混凝土凝固后，就会因混凝土收缩而产生表面裂缝。为此我们将及时在混凝土表面撒布适量石子，然后对混凝土表面进行抹面处理。抹面过程中，我们将在地下室架设水准仪初步控制混凝土布料时的表面标高，横向每条浇筑带混凝土振捣后，随即在水准仪的监测下用刮杠进行刮平，控制好混凝土表面标高和平整度。整平工作结束后，抹平工作组用木抹子将混凝土表面抹平，混凝土表面稍微收水后，再次用木抹子将混凝土表面进行反复抹压，以提高混凝土表面密实度，减少混凝土塑性收缩变形。混凝土终凝前，再次用铁抹子将混凝土表面进行压光处理，增加密实度，以控制混凝土表面龟裂。
地下室墙板混凝土浇筑
1、 施工缝留设
根据地下室结构特点和设计意图，本工程地下室外墙水平施工缝设置在外围基础梁上口600mm处，止水带采用2mm厚钢板止水带，宽度为300mm，设置位置在施工缝处上下对称设置，上下各为150mm，止水带接头部位钢板采用电弧焊焊接严密。
2、 地下室外墙预留管道洞口处理
凡穿越地下室外墙的管道洞口，均需按规范要求设置洞口加强筋，穿墙管防水采用固定式穿墙管防水构造，在管道穿墙部位的中部焊接钢板密闭止水环，止水环宽度为100mm，管道与地下室外墙外口接触部位采用防水柔性密封膏嵌实。

3、 混凝土浇筑
地下室墙板止水带以下部位混凝土在浇筑地下室底板混凝土时采用吊模，与底板混凝土采用泵送工艺一次浇筑成型。止水带以上部位墙板待底板混凝土养护两天，支设好墙板模板后，从止水带处连续浇至顶端。 对工程口部、防护密闭段、采光井、水库、水封井、防毒井、防爆井等有防护密闭要求的部位，应一次整体浇筑混凝土。墙板混凝土在支设模板前，将止水带处混凝土施工缝认真处理，清除松动石子和水泥浆膜，并进行凿毛。浇筑前先用水湿润模板及施工缝，再用与砼同配比的水泥砂浆铺约5cm的引浆。混凝土浇筑安排两班从同一端背向开始，至另一端合拢，分层往返循环进行浇筑，混凝土熟料采用塔吊垂直运输到浇筑点作业平台，人工进行布料，分层依次进行浇筑，每层浇筑厚度控制在50cm。上层混凝土必须在下层混凝土初凝前浇筑完毕，每层混凝土用振动棒依次振实，振上层混凝土时振动棒必须插入下层5cm，以消除两层混凝土间缝隙，振捣时振动棒不得触及模板、钢筋和模板中设置的对拉螺栓，以防钢筋偏位和模板胀模。
框架柱混凝土浇筑
柱混凝土用塔吊运至浇筑地点作业平台后由人工进行布料。柱砼浇筑前先浇水湿润模板和柱脚并不留积水，下料前先在柱脚铺一层5-10cm厚与砼同配合比水泥砂浆。柱砼分层浇筑，分层振捣密实，每50cm为一层，振上层砼时振动棒应插入下层5cm，以消除两层间隙缝，在柱混凝土浇筑过程中，要由专人用橡皮锤敲击模板面，特别是阴阳角部位，以保证混凝土密实。当柱高超过3m时，在柱中部位留设浇灌口，确保混凝土浇捣密实。柱混凝土浇筑完毕后，要及时将伸出的柱钢筋上的水泥浆清除干净。柱砼施工缝留在框架梁下口5cm处。
楼梯砼浇筑
楼梯混凝土浇筑由下而上进行，浇筑先浇底板振实后浇踏步板，一步一步向上推进，踏步由人工用木抹子整平搓实，施工缝留在楼层上三步处，与底板垂直，二次浇筑前将施工缝凿毛，清理干净后浇水湿润，并铺一层与砼同配合比水泥砂浆后再浇筑，确保施工缝处结合紧密。
楼面梁板混凝土浇筑
梁板砼用混凝土泵运至浇筑地点后，由人工配合移动泵头软管进行布料。混凝土泵管铺设前，先接好上楼层垂直立管，然后再接地面和楼层水平管，楼层水平管铺设前，先在现浇板面模板上布置好钢管铁马凳，上铺脚手板来铺设泵管。铁马凳支腿不得接触楼面钢筋，以免浇筑混凝土时由于泵管的冲力使铁马凳晃动造成钢筋移位。楼层混凝土泵管要一次接至浇筑最远端，混凝土浇筑沿楼层横向后退依次进行，随着混凝土的浇筑，泵管不断拆除，架设泵管的铁马凳及脚手板也要随之及时移走。施工过程中在泵管支架下铺上彩条布，以免泵管接拆时混凝土泼洒到底板钢筋上难以清除。混凝土浇筑先浇梁柱节点，再浇梁，呈阶梯形向前推进，待梁浇至板底位置后梁板砼一起浇筑。浇筑过程中分层进行振实。为了保护板面负筋不被踩踏，在浇筑地点用钢筋焊接网片作操作平台覆盖板面负筋，保证布料和振捣人员均在平台上操作，不踩踏钢筋，砼浇筑后再移走钢筋网平台。为了控制好楼面砼标高及平整度，浇筑前先在柱主筋上抄出楼层+1.0m标高线，浇筑时按标高控制线进行布料，粗平时按标高线在纵横及交叉方向带线来控制标高及平整度，精平采用水准仪控制，以确保楼面标高和平整度，减去装饰时楼面二次找平。抹平分两次进行，第一次控制好标高及平整度，第二次待砼表面收水，上人出现轻微脚印时用木抹子将砼表面搓毛压实，以防砼表面出现干缩裂纹。
后浇带的施工
　 后浇带应在其两侧混凝土龄期达到两个月后施工，施工前，应将接缝处的混凝土凿毛，清除干净，保持湿润，并刷水泥浆；采用补偿收缩混凝土浇筑，强度高于两侧混凝土一个强度等级。养护时间不得少于28d。
混凝土坍落度检查及试块留置
砼浇筑过程中每一工作班在浇筑地点至少检查两次坍落度，严格控制水灰比，确保砼和易性，坍落度偏差对普通砼为±10mm，泵送砼为±30mm。混凝土浇筑过程中应在浇筑地点进行取样，留置试块。柱混凝土每次取样留置一组试块进行标准养护，一组同条件试块。梁板每次（根据图纸）混凝土取样留置四组试块，两组试块作标准养护以作为砼强度评定依据，另两组试块作同条件养护，一组以测定砼拆模强度。地下室抗渗混凝土按规范留置抗渗试块，进行抗渗试验。混凝土取样频率按以下规定进行：
①、每拌制100盘且不超过100m3的同配合比的砼，取样不得少于一次；
②、每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；
③、每一楼层、同一配合比的混凝土，取样不得少于一次；
④、地下室抗渗混凝土每一工作班、同一配合比的混凝土，取样不得少于一次。
⑤、口部、防护密闭段应各制作一组试块；
混凝土养护
1、 地下室底板抗渗混凝土养护
为防止混凝土在硬化期产生大量的水化热，造成温度应力大于同期混凝土抗拉强度而出现裂缝，养护工作尤为重要。为此，我们将采取保温、保湿养护法。混凝土表面抹平、压光工作完毕后，马上覆盖一层塑料薄膜，防止水分散发，然后在塑料薄膜上覆盖一层草袋以保温，柱插筋处尤其要注意严密保温，以保证整体形成良好的保温层，从而使混凝土表面保持较高的温度，减少表面热量的散失，延长散热时间，确保混凝土硬化期间内外温差不致过大，混凝土水化热峰值过去后，混凝土内部温度将逐渐下降，待混凝土内外温差不大后，再撤去保温材料。
2、 顶板混凝土养护
常温时混凝土自然养护应在浇筑完毕后12小时以内进行，浇水次数以保证砼表面处于90%的湿润状态为准，楼面混凝土采用麻袋覆盖保湿养护。在已浇筑的砼强度达到1.2N/mm2 以后，始准在其上来往行人和安装模板及支架。养护期不得少于14天。
（四）防护密闭门安装
门框安装与钢筋绑扎，模板安装同时进行，混凝土一次浇筑成型。
门框、扇材料及安装要求
　　1、钢门框支撑面的平整度偏差不应超过1mm；每边不平整部分累计的长度不应大于该边长度的20%,且应分布在2处以上；门框四边垂直度，偏差不应超过长边的2‰。
　　2、门扇钢框与钢门框应贴合均匀，其间隙不得大于2mm；每边不贴合部分累计的长度不应大于该边长度的20%，且应分布在2处以上。
　 3、铰页、闭锁安装位置应准确；上、下铰页同轴度偏差不应超过两铰页间距的1‰，且不得大于2mm。
　　4、双扇拱形防护门的上、下两端与门框之间，均应有50mm的间隙。
　 5、门扇应启闭灵活。
　　6、在门扇外表面应标示闭锁开关方向。
　密封条安装，应符合下列要求：
　　1、密封条接头应采用45°坡口搭接，每扇门的密封条接头不得超过2处。
　　2、密封条应固定牢靠，压缩均匀；局部压缩量允许偏差不应超过设计压缩量的20%。
　　3、密封条不得涂抹油漆。
防护设施的包装、运输和堆放
　　1、各类防护设施均应具有产品出厂合格证；
　　2、防护设施的零、部件必须齐全，并不得锈蚀和损坏；
　　3、防护设施分部件包装时，应注明配套型号、名称和数量。
　　4、堆放场地应平整、坚固、无积水。
　 5、金属构件不得露天堆放。
　　6、各种防护设施应分类堆放。
　　7、密闭门及钢框应立式堆放，并支撑牢靠。
　 8、门扇水平堆放时，其内表面应朝下；应在两长边放置同规格的条形垫木；在门扇的跨中处不得放置垫木。
（五）管道、设备与附件安装
　密闭穿墙短管的制作及安装
　　1 、给水管、压力排水管、电缆电线等的密闭穿墙短管，应按设计要求制作。当设计无要求时，应采用壁厚大于3mm的钢管。
　 2、 通风管的密闭穿墙短管，应采用厚2～3mm的钢板焊接制作，其焊缝应饱满、均匀、严密。
3、 密闭翼环应采用厚度大于3mm的钢板制作。钢板应平整，其翼高宜为30～50mm。密闭翼环与密闭穿墙短管的结合部位应满焊。
　 4、密闭翼环应位于墙体厚度的中间，并应与周围结构钢筋焊牢。密闭穿墙短管的轴线应与所在墙面垂直，管端面应平整。
　 5、 密闭穿墙短管两端伸出墙面的长度，应符合设计要求。当设计
