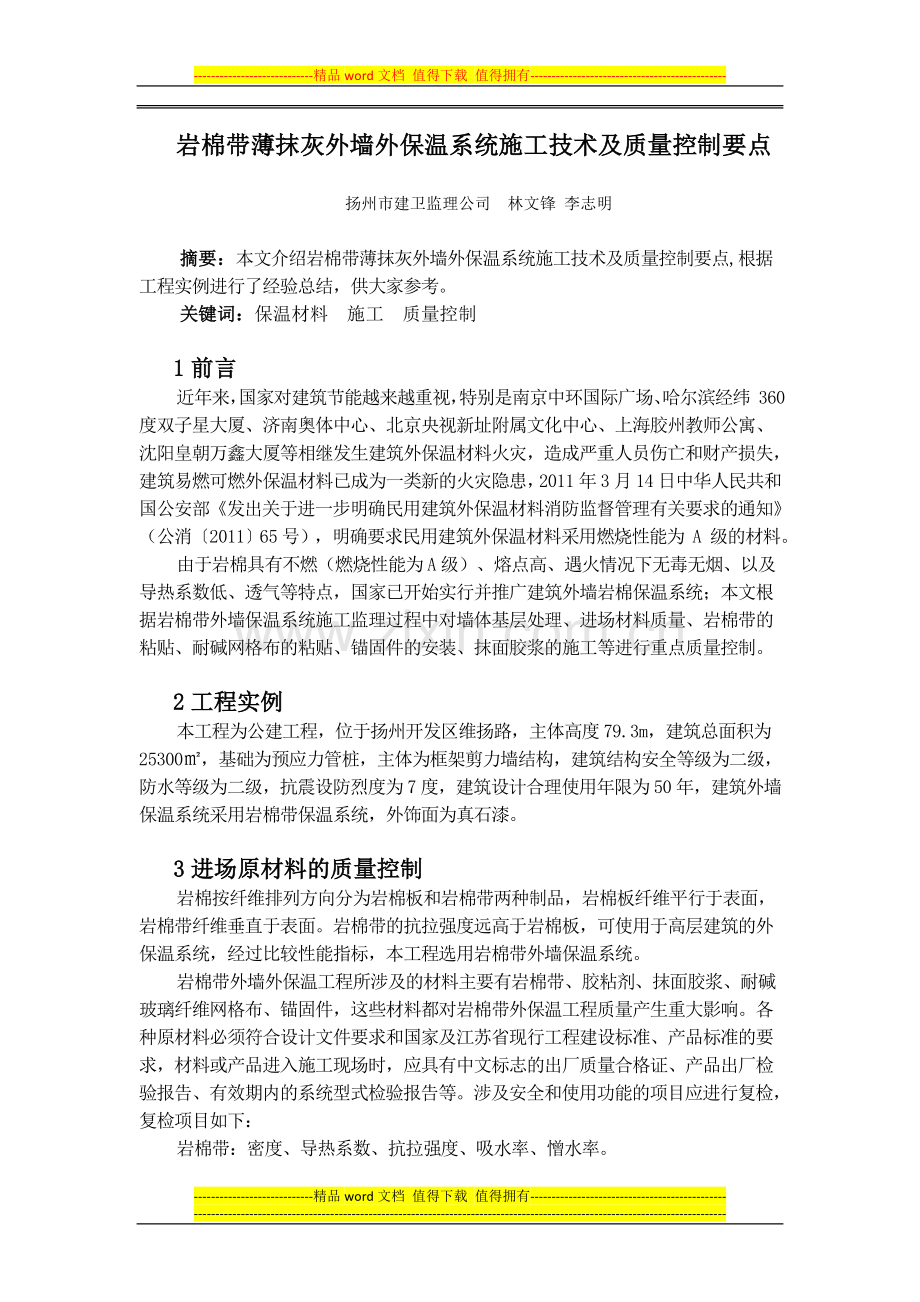

-精品word文档 值得下载 值得拥有-岩棉带薄抹灰外墙外保温系统施工技术及质量控制要点扬州市建卫监理公司 林文锋 李志明 摘要：本文介绍岩棉带薄抹灰外墙外保温系统施工技术及质量控制要点,根据工程实例进行了经验总结，供大家参考。关键词：保温材料 施工 质量控制1前言近年来，国家对建筑节能越来越重视，特别是南京中环国际广场、哈尔滨经纬 360度双子星大厦、济南奥体中心、北京央视新址附属文化中心、上海胶州教师公寓、沈阳皇朝万鑫大厦等相继发生建筑外保温材料火灾，造成严重人员伤亡和财产损失，建筑易燃可燃外保温材料已成为一类新的火灾隐患，2011年3月14日中华人民共和国公安部发出关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知（公消201165号），明确要求民用建筑外保温材料采用燃烧性能为 A 级的材料。由于岩棉具有不燃（燃烧性能为A级）、熔点高、遇火情况下无毒无烟、以及导热系数低、透气等特点，国家已开始实行并推广建筑外墙岩棉保温系统；本文根据岩棉带外墙保温系统施工监理过程中对墙体基层处理、进场材料质量、岩棉带的粘贴、耐碱网格布的粘贴、锚固件的安装、抹面胶浆的施工等进行重点质量控制。2工程实例本工程为公建工程，位于扬州开发区维扬路，主体高度79.3m，建筑总面积为25300，基础为预应力管桩，主体为框架剪力墙结构，建筑结构安全等级为二级，防水等级为二级，抗震设防烈度为7度，建筑设计合理使用年限为50年，建筑外墙保温系统采用岩棉带保温系统，外饰面为真石漆。3进场原材料的质量控制岩棉按纤维排列方向分为岩棉板和岩棉带两种制品，岩棉板纤维平行于表面，岩棉带纤维垂直于表面。岩棉带的抗拉强度远高于岩棉板，可使用于高层建筑的外保温系统，经过比较性能指标，本工程选用岩棉带外墙保温系统。岩棉带外墙外保温工程所涉及的材料主要有岩棉带、胶粘剂、抹面胶浆、耐碱玻璃纤维网格布、锚固件，这些材料都对岩棉带外保温工程质量产生重大影响。各种原材料必须符合设计文件要求和国家及江苏省现行工程建设标准、产品标准的要求，材料或产品进入施工现场时，应具有中文标志的出厂质量合格证、产品出厂检验报告、有效期内的系统型式检验报告等。涉及安全和使用功能的项目应进行复检，复检项目如下：岩棉带：密度、导热系数、抗拉强度、吸水率、憎水率。胶粘剂：干燥状态拉伸粘结强度（与水泥砂浆）。抹面胶浆：干燥状态和浸水48h拉伸粘结强度（与水泥砂浆）耐碱玻璃纤维网格布：单位面积质量、耐碱拉伸断裂强力、断裂强力保留率。锚栓：拉拔力。以上材料中特别是岩棉带的原材料质量，目前市场上质量参差不齐，产品进场后务必由监理人员现场见证取样送检测单位进行复检，合格后方可使用。如岩棉吸水率一旦超标，将直接影响饰面层的质量，从而影响到工程的投入使用。4 岩棉薄抹灰外墙外保温系统质量控制要点4.1施工流程 墙体基层处理岩棉带界面剂处理岩棉带面涂布胶粘剂粘贴上墙在保温带面批一遍柔性抹面胶浆（第一道）湿铺耐碱玻纤网格布（第一道）安装锚栓与第一道网格布外批一遍柔性抹面胶浆（第二道）湿铺耐碱玻纤网格布（第二道）批一遍柔性抹面胶浆（第三道）养护饰面层施工（涂料或其它材料）4.2基层处理4.2.1基层应坚实、平整，并符合相应的一般抹灰的质量验收标准，基层不得空鼓、起壳、凸状物及酥松等现象。4.2.2基层表面必须清理干净，不得有油污、脱模剂等影响粘结的隔离物。4.2.3基层墙体为加气混凝土、混凝土墙以及灰砂砖、硅酸盐砖砌体时，应涂刷专用界面剂，再采用符合相关标准的砂浆找平。4.3 岩棉界面的处理4.3.1岩棉带双面涂抹专用界面剂处理。4.4 胶粘剂涂布4.4.1在粘贴岩棉带前，将胶粘剂按水粉比约1:4的比例倒入搅拌桶用手提式电动搅拌器充分搅拌均匀，不得有结块、生粉团。在配制时不得掺加其它任何物剂。4.4.2配制好的胶粘剂应避免太阳直射，并应在2h内用完。4.4.3岩棉带与基层应采用全面积粘贴法粘贴，粘结厚度不应小于3mm。4.5 岩棉带的排版、粘贴4.5.1岩棉带排版原则以标准尺寸为整版，可用锯齿刀或裁纸刀进行切割。裁剪的板边平直度不大于2 mm。4.5.2门窗洞口角部的岩棉带应采用整块裁割，岩棉带接缝距四角不应小于200 mm。4.5.3岩棉带应从外墙阳角开始自下而上沿水平方向从左至右横向铺贴，每排带应错缝1/2带长，局部水平最小错缝不小于200m，外墙阴阳角两侧的岩棉带应垂直交错连接。4.5.4岩棉带粘贴上墙时，应轻柔、均匀挤按，并用2m靠尺随时进行压平操作，减少带与带之间接缝的高差，并严格检查板面的平整度。应及时清除板边溢出的胶粘剂，板的侧面不得涂抹或沾有胶粘剂，相邻板紧密对接，板缝不大于2mm，板间高差不应大于1.5mm。4.5.5对岩棉带各终端部位（侧边外露处）均应在粘贴岩棉带时，其边需预先进行窄幅网格布的翻包处理。4.5.6岩棉带粘贴牢固后（至少24小时）方可进行第一道抹面胶浆的施工。4.6 抹面层施工4.6.1将柔性抹面胶浆按水粉比1:4的比例倒入搅拌桶用手提式电动搅拌器充分搅拌均匀，不得有结块、生粉团。在配制时不得掺加其它任何物剂，配制好的抹面胶浆应在2h内用完。4.6.2柔性抹面胶浆应分遍批刮，首先应在岩棉带表面批刮打底一遍，将浆料压入岩棉带表层的纤维中，随即再批柔性抹面胶浆（第一道），并随即压入网格布（第一道且不得干铺），进行锚栓安装工作，再批柔性抹面胶浆（第二道），并压入网格布（第二道且不得干铺），再批柔性抹面胶浆（第三道）。4.6.3柔性抹面胶浆分三层进行，每层厚度2mm左右。4.6.4柔性抹面胶浆施工完毕后，至少养护3d，方可进行后续饰面层的施工。4.6.5饰面层应在抹面胶浆上用柔性腻子批嵌平整后进行，不得采用普通的刚性腻子取代柔性耐水腻子。4.7 网格布铺贴4.7.1在第二遍柔性抹面胶浆批好后，应随即将网格布压入湿的胶浆内，压入深度以表面可见网纹为宜，网格布铺贴应沿外墙工作面自上而下进行，用抹子由中间向上、下两边将其抹平，使其紧压在胶浆上，要求压贴平整，不得有皱褶、空鼓、翘边现象。4.7.2标准网格布的拼接，其左右水平方向和上下垂直方向搭接宽度不小于100mm，加强部位增铺的第一道网格布拼接采用对接方式。4.7.3翻包网格布的铺贴，主要是对系统终端部位（侧边外露处）的进行加强处理，应先在保温终端铺贴窄幅翻包网格布，然后再铺贴大面网格布。4.7.4门窗洞口四角45方向的包边网格布应局部增强，然后将大面网格布搭接门窗洞口周边的翻包网格布上。4.7.5阴、阳角处，标准网格布应为双层网包角，宽度不小于200mm，阳角部位可采用专用护角条进行阳角加强。4.8锚栓安装4.8.1采用的锚栓产品应适用于所固定的基体。4.8.2岩棉带粘贴及第一道网格布抹面施工结束24h后，可安装锚栓，锚栓应安装于第一道网格布上，安装后其外露圆盘应随即抹一道柔性抹面胶浆进行完全覆盖；采用岩棉带外保温系统时，锚栓的数量不应小于9个/平方米，锚固件进入基层墙体的有效锚固深度不应小于30mm，当基层墙体为加气混凝土制品时，其进入的有效锚固深度不应小于50mm。4.9 产品保护4.9.1对已铺设网格布及抹完抹面胶浆的保温墙体，应防止重物撞击墙面，并不得随意开凿孔洞。4.9.2施工中应对施工料具及施工半成品，产品做好保护，不得损坏。4.10 注意事项4.10.1保温工程施工期间以及完工后24h内，基层及环境空气温度不应低于5，5级以上大风天气、雨天和雪天不得进行室外施工，夏季应避免阳光暴晒。4.10.2遵守建筑安装工程施工的各项安全技术规定，正确使用与维护施工现场的各项安全设施。4.10.3岩棉外墙外保温系统不得采用饰面砖做饰面层。5 结束语为了推进并发展无机不燃型建筑保温材料在房屋建筑维护结构中的应用，提高节能保温工程的防火性能，降低建筑使用能耗，大力发展外墙保温施工技术，从而更好的实现建筑节能，因此本系统的应用及其施工技术将具有广阔的发展空间。参考文献：1、建筑外墙外保温用岩棉制品（GB/T 25975-2010）2、岩棉外墙外保温系统应用技术规程（JG/T046-2012）-精品word文档 值得下载 值得拥有-
