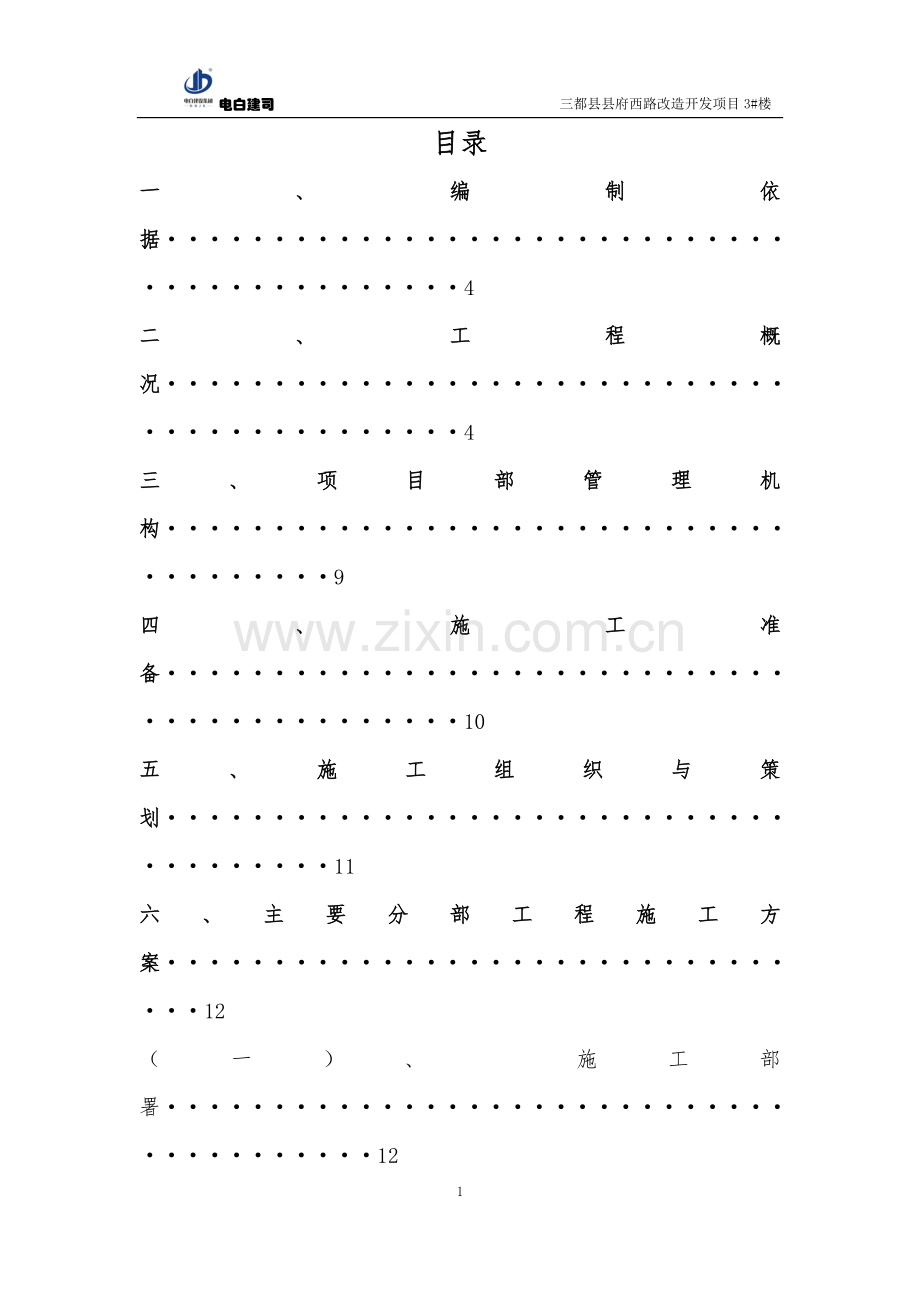

1、 电白建司 三都县县府西路改造开发项目3#楼 目录一、编制依据4二、工程概况4三、项目部管理机构9四、施工准备10五、施工组织与策划11六、主要分部工程施工方案12(一)、 施工部署121、工程施工测量122、基础工程203、钢筋工程224、模板工程245、砼工程276、砌筑工程317、脚手架工程348、屋面工程施工359、楼地面工程3710、装饰工程3811、门窗工程38(二)、流水段的划分与节拍值的确定41(三)、施工机械的选择42(四)、主要分项工程的劳动力施工方法及技术措施421、基础工程422、主体结构工程分部453、屋面工程554、楼地面工程565、装饰工程分部566、门窗工程57
2、7、水电设备安装58七、施工方案实施的可行性65(一)、施工方案的准备工作65(二)、施工方案的合理选择66(三)、对材料的质量控制措施67(四)、关键部位的针对性67八、施工技术组织措施701工期保证措施702质量保证措施713安全保证措施734冬雨季施工措施805文明施工措施806降低工程成本措施817主要消防措施828后勤保证839各项安全技术及机械用电要点8310临时施工用电措施9011临时用水措施92九、附件93101十、现场施工平面布置图102施工组织设计一、 编制依据(一) 现行建筑施工规程,规范及有关行业标准。(二) 国家规定的强制性标准及地方有关规定。(三) 重庆大有建筑设计
3、院的三都县县府西路改造开发项目施工图。(四) 工程所在的地形特点及周边环境。(五) 招标书及工程招标答疑会议纪要的有关规定。(六) 工程拟投入的人,财,物。二、工程概括本工程为三都县县府西路改造开发项目,总建筑面积18205.54。建设单位为贵州华洲实业有限公司,地勘单位由深圳市勘察测绘院有限公司,由重庆大有建筑设计院设计,由黔南州建设监理有限责任公司三都分公司监理,工程预计总工期为400天,施工质量要求主体结构达到合格标准。建筑设计工程性质属一类高层商住房,建筑高度87.20米,建筑层数为地下1层,地上28层。主体结构类型属框架剪力墙结构,建筑物合理使用年限为50年。负一层为车库,层高为4.
4、20米;首层至二层为商业用房,层高为首层4.50米,二层为5.30米;以上为住宅,其中三层层高为3.4米,四二十八层层高为3米。建筑结构安全等级:二级;建筑耐火等级:本工程其耐火等级为地上一级,地下一级;防水等级:屋面防水等级为级;抗震烈度设防:不考虑抗震设防;设计标高:0.000=394.00米1. 墙体工程:本工程非承重结构的外围护墙采用200厚加气混凝土砌块(干密度900kg/m ;强度等级MU5.0),室内分隔墙采用200厚烧结空心砌块,(厚度详单体平面)(干密度850kg/m ;强度等级MU3.5)住宅分户墙采用烧结空心砌块,其构造和技术要求见西南05G701(四)框架轻质填充墙构造
5、图集;。2.屋面及防水工程:本工程屋面防水等级及设防要求按屋面工程技术规范GB50345-2012为级。 屋面防水采用合成高分子防水卷材,有关施工方法、产品性能、技术经济指标等均按产品说明书及有关要求执行,本工程防水工程施工与验收应符合屋面工程质量验收规范GB50207-2002相应条文。3.门窗工程:门窗玻璃的选用应遵照建筑玻璃应用技术规程JGJ1132009和建筑安全玻璃管理规定发改委20032116号及地方主管部门的,有关规定,面积大于1.5m 的门窗玻璃,或玻璃底边离最终装修面小于500mm的落地窗,必须使用安全玻璃(无框门玻璃最小公称厚度不应小于10mm);防火墙和公共走廊上疏散用的
6、平开防火门应设闭门器,双扇平开防火门应安装闭门器和顺序器,常开防火门须安装信号控制关闭和反馈装置;防火门耐火极限为:甲级1.5h、乙级1.0h、丙级0.5h;防火门、窗制做厂家应有消防部门资质审查合格证书,并对设计制作或施工安装及产品质量负全部责任。4装饰装修工程外装修工程:外墙涂料使用年限不应少于5年。基层应采用弹性腻脂或增设玻纤布处理。涂装工程应满足该行业有关规范和规定的要求;外墙外保温工程应满足现行外墙外保温工程技术规程的有关规定。其构造做法详见剖面图及所选标准图集的有关节点。内装修工程:内装修工程执行建筑内部装修设计防火规范GB50222,楼地面部分执行建筑地面设计规范GB50037,
7、一般装修见本工程“室内装修做法表” 并执行建筑装修工程质量验收规范GB50209; 内装修选用的各项材料,均由施工单位制作样板和选样,经确认后进行封样,并据此进行验收;墙、柱面粉刷前所有阳角均做1500高每边宽10的1:2水泥砂浆暗护角。通风井道内壁采用1:2.5水泥砂浆随砌随磨光。温度较高的排烟竖井应用耐火砖及耐火水泥砂浆砌筑。 结构设计1.基础本工程地基基础设计等级为乙级;基础安全等级为二级,根据地质情况基础采用人工挖孔灌注桩(嵌岩)基础。基础以中风化泥灰岩层为持力层,要求天然湿度单轴抗压强度标准值为:11.70MPa。人工挖孔桩基础采用混凝土设计等级为C30,基础梁混凝土设计等级为C30
8、、C50,混凝土内加微膨胀剂(水中养护14天的限制膨胀率不小于0.020%),抗渗等级为P6。负一层外挡土墙混泥土设计等级为C50。2.主体结构主体混凝土强度等级基顶21.15米柱、剪力墙采用C50混凝土;21.15米42.15米柱、剪力墙采用C40混凝土;42.15米屋面柱、剪力墙采用C30混凝土;8.75米转换层梁板为C50,其余各层梁板为C30混凝土。 填充墙圈梁,构造柱为C25;飘窗、立面线条等构造大样砼强度为C30。结构混凝土环境类别及耐久性要求:基础,屋面构件,雨蓬,外露阳台为二(a)类环境,其余为一类环境。工程特点及施工条件、交通、地理情况 本工程位于三都县县府西路,北侧有部分居
9、民区,南侧为三都县建设西路,对于我方实行全封闭式施工管理有一定难度,需要在临建设西路和居民区到建设西路支路处搭设临时防护。因拟建建筑物南临建设西路,交通方便。现场场地狭窄,需要合理进购材料和合理堆放,保证正常施工需要。由于该工程位于主干道侧,为确保过往车辆及行人安全,需在临街面沿人行道做好安全措施。本工程道路畅通,各种所需机具,材料均可直接运往工地,施工中所需的水电均可以从现有管网、配电房引用。本工地地理位置处于道路与居民区旁边,难度集中在封闭施工与过往行人安全通过行上,需在施工过程中搞好安全防护工作。所以在基础开挖、砼浇筑施工时,一是要注意安全,再则要注意保证基础施工的质量。工程使用的主要规
10、范与标准 建筑工程施工质量验收统一标准 GB503002001建筑地基基础工程质量验收规范 GB502022002建筑桩基技术规范 JGJ9494建筑基桩检测技术规范 JGJ106-2003砌体工程施工质量验收规范 GB502032002混凝土小型空心砌块建筑技术规程 JGJ/T 14-2004混凝土结构工程施工质量验收规范 GB 502042002高层建筑混凝土结构技术规程 JGJ 3-2002屋面工程质量验收规范 GB 502072002屋面工程技术规范 GB50345-2004地下防水工程质量验收规范 GB 502082002建筑地面工程施工质量验收规范 GB502092002建筑装饰装
11、修工程质量验收规范 GB 502102001 建筑给排水及采暖工程施工质量验收规程 GB502422002建筑电气工程质量验收规范 GB 503032002 施工现场临时用电安全技术规范 JGJ 462005 钢筋焊接及验收规程 JGJ 182003外墙饰面砖工程施工及验收规程 JGJ1262000建筑施工安全检查标准 JGJ 5999建筑施工高处作业安全技术规范 JGJ 8091三、项目部管理机构自收到中标文书后, 企业对该工程极为重视, 专门组织召开了经理办公会议以及企业各部门负责人会议, 同时, 组织有关工程技术人员进行了现场勘察, 成立了该工程的项目经理部, 落实了管理技术人员, 明确
12、了管理职责, 主要管理人员已明确安排。具体组织管理机构设置是项目经理部为决策层, 由项目经理对工程行使计划、组织、协调、监督和指挥职能控制。项目管理层:是在项目经理的组织领导下, 由质安科、生产技术科、材料科、劳资科、动力科、财务科、预算科等七个职能部门所组成, 对本工程项目的工期、质量、安全、文明施工、材料供应、劳动力的调配和成本核算进行全方位、全过程有计划的组织和协调管理工作。(见附一:施工组织机构图)三都县县府西路改造开发项目工程项目部组成人员项目经理 黄伟军技术负责人 苏锐施工员 洪小山 李鹏程 陈荣光质检员 叶嘉良安全员 黄建豪 余晓波 崔锦帅预算员 吕让材料员 曾环珍资料员 汤蔼怡
13、四、施工准备平整场地, 布置运输道路, 为了加快该工程的施工进度, 我们采用边平整, 边定位, 边放线的施工方案和步骤进行, 为及早完工做好充分准备。a) 及时与甲方取得联系, 将施工用水、用电接至施工现场。b) 布置搭吊位置, 砌筑临时围墙, 搭设工地现场办公室、食堂、钢筋棚、保管室、门卫室、落实砂、石、组织部份材料、机具构件进场, 并按指定地点有序地推放, 严格按施工总平面布置图进行实施布置。c) 学习和审查图纸, 检查图纸和资料是否齐全, 核对平面尺寸和总体标高,以及图纸相互间有无矛盾,掌握设计内容及各项技术要求,了解工程规模、结构形势、特点、工程量和质量要求,熟悉土层地质、水文勘查资料
14、,会审图纸,搞清地下构筑物,基础平均水平面与周围地下敷设管线的关系,以及图纸相互间有无错误和冲突,研究好开挖顺序,明确各个专业工序间的配合关系,施工工期和具体要求,并向参加施工的工作人员层层进行技术交底。d) 结合本工程的现场实际情况,做好土方调配工作及开挖方向,有利于土方一次平衡,并为主体工程服务。e) 编制施工工作计划,进行施工力量的集结,搞好图纸会审及进场人员的技术培训和交底工作。f) 建立工地及劳动力组织管理机构,选拔精干的施工队伍以及技术过硬的工作人员完成该工程。g) 一台全站仪,一台经纬仪、两台水准仪,水平及轴线控制时用。五、施工组织与策划1、 首先组织项目工程施工管理人员认真学习
15、施工图纸,通过审批认可的施工组织设计,认真研究各工种、各工序穿插配合措施及施工注意事项。2、 开挖后全面开挖的方式进行施工,见缝插针充分利用各个空间, 插入各分部分项工程、 各工序施工, 充分发挥人力、物力、机械设备的优势, 保质量、抢工期。3、 人工挖孔桩基础的施工,土层部分用人工开挖,浇筑砼护壁,岩石部分采用空压机配风镐凿及水磨钻打,人工捡平,以加快工程进度。4、 由于本工程有地下水存在,在挖孔桩施工时用抽水泵排水。5、 本着有利于施工和保护生态环境,沿工程的有效位置设计车行道,所在的施工场所、办公区、生活区的道路和地面,用100厚C20砼作硬化处理,沿建筑物周边设置排水沟。6、 进入施工
16、现场后就立即安装搭吊,确保工程顺利施工。7、 砼采用商品混凝土,确保砼质量。与商砼站及时取得联系,保证混凝土的标号及浇筑时间的准确。8、 本工程钢筋混凝土柱、梁、墙采用组合钢模板和对拉螺栓。上述模板、支撑系统料架配备三层用量,供周转施工,砼养护采用薄膜保水养护,确保不开裂、不渗漏和砼表面观感效果好。9、 钢筋施工采用现场机械加工制作,人工绑扎成型,塔吊运安装的方法组织施工,大于12的水平筋和竖向筋分别采用对焊和电渣压力焊,接头位置严格按设计和规范要求搭接。10、 主体结构施工和外装修工程,采用外挑脚手架封闭,确保安全文明施工。11、 砌体工程,采用中间插入的施工方法进行,提高施工工效。六、主要
17、分部工程施工方案(一)、施工部署1、工程施工测量施工测量 施工测量前准备 校对测量仪器:将本工程应用的全站仪、经纬仪、水准仪等测量仪器及工具经国家计量单位校核,保证测量工具的准确性。 根据规划勘测部门提供的坐标桩及建筑总平面图进行复测,确保坐标桩的准确性。建筑物定位和基础工程测量放线 依据规划勘测部门提供的坐标桩及总平面图施测,进行建筑物定位,复测无误后,申请规划勘测部门验线。 轴线控制网布设: 施工测量开展顺序测量仪器,全站仪、经纬仪、水平仪、钢尺的检定检验校测原始依据场地控制网测设建筑物的定位放线基础放线建筑物的竖向控制。工程定位放线依据建筑平面图,建设单位移交的书面资料,和现场的坐标点设
18、置,控制网计算测量数据,架设经纬仪测角,采用测量专用钢卷尺量距,测设出建筑物的测量控制点和控制主轴线,经检测无误后再分别测设出其它主要轴线控制桩,对复核无误后的控制轴线均在建筑物四周易于保存的地点设置三角桩,并加以保护,同时要进行经常检查,以防意外,对放出的轴线形成工程定位测量记录,交业主或监理现场代表复核并签字。基础放线 1 轴线控制桩的检测 根据建筑物矩形控制网的四角,检测各轴线控制桩位确实没有碰动和位移后方可使用。当建筑物轴线较为复杂,如60柱网或任意角度的柱网,或测量放线使用平行借线时,都要特别注意防止用错轴线控制桩。 2 四大角和主轴线的投测 根据基槽边上的轴线控制桩,用经纬仪向基础
19、垫层上投测建筑物四大角、四廓轴线和主轴线,经闭合校核后,再详细放出细部轴线。 3 基础细部线位的测定 根据基础图以各轴线为准,用墨线弹出基础施工中所需要的中线、边界线、墙宽线、桩位线、集水坑线等。 4 验线 首先要检查各轴线控制桩有无用错和位移,再用经纬仪检查各轴线的投测位置(即基础的定位),然后再实量四大角和各轴线的相对位置,以防整个基础在基槽内移动错位。另外,验线时还应检查垫层顶面的标高。 基础验线时的允许偏差如下: 长度L30m 允许偏差5mm 30mL60m 允许偏差10mm 60mL90m 允许偏差15mm 90mL 允许偏差20mm撂底线经有关技术部门、建设单位和监理单位验线后,方
20、可正式交付施工使用。 结构层放线传递引测标高时,应用钢尺自基准点+1.000m处向上垂直丈量,做为该楼层抄平的依据。高层建筑标高精度要求 施工允许偏差 钢筋混凝土结构施工中的标高允许偏差(测量工作称为允许误差), 每层 10mm ;全高 30mm。 测量允许偏差 层间标高测量偏差不应超过3mm,建筑全高(H)测量偏差不应超过1000, 且不应大于 30mm高层建筑标高测法和要点 0.000以下标高测法 为了保证建筑全高控制的精度要求,在基础施工中就应注意准确地测设标高,为0.000以上的标高传递打好基础。高层建筑的基础一般均较深,有时又不在同一标高上,为控制基础和0.000以下各层的标高,在基
21、础开挖过程中,应在基坑四周的护坡钢板桩或混凝土桩(选其侧面竖直且规正者)上各涂一条宽10cm的竖向白漆带。用水准仪根据附近栋号的水准点或0.000水平线,测出各白漆带上顶的标高;然后用钢尺在白漆带上量出0.000以下,各负(-)整米数的水平线;最后,将水准仪安置在基坑内,校测四周护坡桩上各白漆带底部同一标高的水平线,当误差在5mm以内时,则认为合格。在施测基础标高时,应后视两条白漆带上的水平线以作校核。 0.000以上标高测法 0.000以上的标高测法,主要是用钢尺沿结构外墙、边柱或楼梯间等向上竖直测量。一般高层建筑至少要由3处向上引测,以便于相互校核和适应分段施工的需要。引测步骤是: 先用水
22、准仪根据二个水准点或0.000水平线,在各向上引测处准确地测出相同的起始标高线(一般多测+1.000m标高线)。 用钢尺沿铅直方向,向上量至施工层,并划出正(+)米数的水平线,各层的标高线均应由各处的起始标高线向上直接量取。高差超过一整钢尺长时,应在该层精确测定第二条起始标高线,作为再向上引测的依据。 将水准仪安置到施工层,校测由下面传递上来的各水平线,误差应在5mm以内。在各层抄平时,应后视两条水平线以作校核。 标高施测中的要点 观测时尽量做到前后视线等长。测设水平线时,最好采用直接调整水准仪的仪器高度,使后视时的视线正对准水平线,前视时则可直铅笔标出视线标高点,然后用铝合金直尺以硬铅笔划水
23、平线。这种测法比一般在木板上标记出视线再量反数的测法能提高精度12mm,但只能测出各层在+1.300m或+1.400m处的标高线, 由0.000水平线向下或向上量高差时,所用钢尺应经过检定,量高差时尺身应铅直并用标准拉力,同时要进行尺长和温度改正(钢结构不加温度改正)。 为保证竣工时0.000和各层标高的正确性,应请建设单位、监理单位和设计单位明确:在测定0.000水平线和基础施工时,如何对待地基开挖后的回弹与整个建筑在施工期间的下沉影响,建议本高层建筑在基础施工中将总下沉量在基础垫层的设计标高中预留出来。 高层建筑竖向控制 当高层建筑施工到0.000后,随着结构的升高,要将首层轴线逐层向上投
24、测,用以作为各层放线和结构竖向控制的依据。其中,以建筑物轮廓轴线和控制电梯井轴线的投测更为重要。为保证本工程质量,特别对高层建筑施工测量进行专门要求。 工程建筑竖向精度要求 施工允许偏差 钢筋混凝土结构施工中的竖向允许偏差, 层间8mm; 全高(H)H /1000 且不大于30mm。 高层建筑竖向投测和要点为了满足上述测量精度要求,常采用下列两类方法进行高层建筑轴线的竖向投测。无论使用哪类方法向上投测轴线,都必须在基础工程完成后,根据建筑场地平面控制网,校测建筑物轴线控制桩后,将建筑轮廓和各细部轴线精确地弹测到0.000首层平面上,作为向上投测轴线的依据。 内控法 由于本工程基础层是在地下施工
25、场地窄小,无法在建筑物之外的轴线上安置仪器施测,故采用此法。在建筑物的首层测设室内控制网,用垂准线原理进行竖向投测,故此法也叫垂准线投测法。由于使用仪器为激光经纬仪,直接向各施工层垂直引测轴线。施测中,要求认真操作,由下一层向上一层铅直线的误差不大于3mm。 变形观测 本工程的变形观测主要是观测高层建筑施工造成邻近建(构)筑物的变形以及日照等对建筑物施工影响的变形,以保证安全和正确指导本工程施工。 沉降观测 施工塔吊基座的沉降观测 高层建筑施工使用的塔吊,吨位和臂长均较大。塔吊基座虽经处理,但随着施工的进展,塔身逐步增高,尤其在雨期时,可能会因塔基下沉,倾斜而发生事故。因此,要根据情况及时对塔
26、基四角进行沉降观测,检查塔基下沉和倾斜状况,以确保塔吊运转安全,工作正常。 日照对高层建(构)筑物上部位移变形的观测 本项观测对施工中如何正确控制高层建(构)筑物的竖向偏差具有重要作用。观测随建(构)筑物施工高度的增加,一般每30m左右实测一次。实测时应选在日照有明显变化的晴天天气进行,从清晨起每一小时观测一次,至次日清晨,以测得其位移变化数值与方向,并记录向阳面与背阳面的温度。 建筑物本身的位移观测 由于地质或其他原因,当建筑物在平面位置上发生位移时,应根据位移的可能情况,在其纵向和横向上分别设置观测点和控制线,用经纬仪视准线或小角度法进行观测。 倾斜观测 建(构)筑物竖向倾斜观测 . 一般
27、要在进行倾斜监测的建(构)物上设置上,下二点或上、中,下多点观测标志,各标志应在同一竖直面内。用经纬仪正倒镜法,由上而向下投测各观测点的位置,然后根据高差计算倾斜量。或以某一固定方向为后视,用测回法观测各点的水平角及高差,再进行倾斜量的计算。 建(构)筑物不均匀下沉对竖向倾斜影响的观测 这是高层建筑中最常见的倾斜变形观测,利用沉降观测的数据和观测点的间距,即可计算由于不均匀下沉对倾斜的影响。沉降观测 在施工过程中及工程竣工后,要对其进行沉降观测。 1)沉降观测点的布置准备工作:工具和仪器应采用精密水准仪及与之配套使用的水准尺。 2)水准点的设置:沉降观测应依据稳定性良好的水准点进行,水准点应考
28、虑永久使用,为相互检查核对,专用水准点埋设数量不少于3个,埋设地点必须稳定,不受施工机具车辆碰压,防止水准点高程变动。 3)将水准点组成闭合水准路线或进行往返测量,其闭合差不得超过0.6n (n为测段的测站数),水准点高程可根据国家或城市水准点引测,应与该地区水准点联测。 4)本工程使用高精度南方高精度水准仪DSZ2水准仪,按国家二等水准测量的技术要求施测。 5)沉降观测点布设位置依据设计图规定,项目将根据设计要求进行埋设。 6)沉降观测终止,视沉降量大小及沉降速度确定,通常以月沉降量超过1mm时,可以认为沉降基本稳定。 7)当建筑物发生较大沉降,不均匀沉降或出现裂缝时,应立即向工程技术负责人
29、汇报,并立即进行每日或数日一次连续值班观测。 (2) 沉降观测注意事项: 沉降观测是一项长期性、系统性观测工作。为保证观测成果的正确性,如实反映建筑物沉降情况,应做到四固定; 固定人员观测和整理成果 固定使用的水准仪及水准尺 使用固定的水准点 按规定的日期、方法及路线进行观测 (3) 沉降观测点成果整理 1)沉降观测资料应及时整理,妥善保存,作为该工程技术档案资料的一部分。 2)整理沉降观测成果,计算出每次观测的沉降量,前后几次观测同点高差和累计沉降量,并绘制出沉降观测日期、沉降量的关系曲线图,供设计、施工有关、技术负责人员使用。2、基础工程该工程基础为人工挖孔桩, 均为圆形, 采用二个土工班
30、同步作业, 基底设计为中风化泥灰岩层, 桩长最短6米, 边挖孔边浇护壁, 成孔后应经勘察、设计、质监、监理及业主认证后, 再进行下一步工序的施工, 工艺流程:挖孔开挖浇护壁放钢筋笼浇桩芯砼浇基, 基础施工, 为了确保挖孔在施工过程中的安全, 必须考虑防止主体跨蹋措施, 按施工图要求, 护壁砼强度为C30, 护壁支模根据施工单位条件考虑用定型钢模板为胎模, 具体施工方法如下1) 挖孔:挖土由工人从上至下逐段开挖, 遇到坚硬的土层用碎钎破碎, 同一段内挖土次序为先中间后周边, 扩底部位岩石采取用水钻施工作业,然后用人工削成设计图纸扩大头尺寸, 出土采用人工, 用人力将土石提运至孔边1m以外, 再集
31、中运至弃土场, 如遇地下水, 用吊桶或抽水机排水。2) 砼护壁工:根据现场情况采用挖一段即浇一段砼护壁, 一段长度为1m,上下两段搭接, 若土层过松则采用0.5米为一段,砼护壁的施工应在挖至支植模深度后, 及时支撑浇筑砼, 继续进行上述施工, 依次循环进行直至设计深度。3) 测量控制:桩位轴线按要求在地而设置十字控制网, 吊运土时, 吊绳的中心可以粗略地作为挖孔中心线, 护壁支模中心线控制, 控制, 设中心为桩中心, 线拆模后, 将其轴线用墨斗弹于护壁上, 以保证下段桩位的截面尺寸准备。4) 钢筋笼的制作安装:根据各桩成孔深度, 下料制作绑扎钢筋笼, 钢筋骨架可整体制作, 钢笼的制作过程中,
32、一定要注意钢筋的接头, 按规范要求, 同一截面接头数量不能超过50%, 接好的钢筋必须在同一截面上, 经检查合格的钢筋笼, 由塔吊送入孔内, 就位时应对准桩孔, 吊直扶稳, 慢慢下沉, 避免碰撞孔壁, 整个钢筋笼下沉至设计位置后应及时固定, 复查清孔后的孔底沉渣, 并浇灌砼。5) 砼灌注:检查成孔质量合格后应尽快浇注砼, 砼采用商品混凝土, 坍落度控制在18020, 砼下料用串筒, 分层浇筑振捣, 每层高度不超过1m, 不得留水平施工缝, 采用泵送混凝土, 砼浇灌完毕后, 在砼终凝前,检查插筋位置及桩顶标高, 并及时进行养护, 桩身砼必须留试件, 试件每个桩预留一组。安全措施a) 为防止物体堕
33、落伤人,地面人员误入孔中, 在每个挖孔桩的孔口设0.8m高钢筋安围栏, 围栏用14钢筋, 纵横焊接而成。b) 挖孔桩施工时,操作人员必须戴上安全帽,提土(石)时下设安全区,防止掉土石伤人,井下通讯联络要畅通, 施工时要保证井口有人。c) 孔内必须设置应急软梯, 供人员上下井, 使用的吊笼应有安全可靠的措施。d) 现场设值班安全员, 特别注意随时随地检查绳索, 吊钩, 吊篮(铁桶)等吊运工具, 发现问题及时处理。e) 弃土远离孔口, 防止其周围堆土量过大引起边缘场地下沉对挖孔不利, 孔周围余土堆放应离孔1m以外, 机动车的通行不得对井壁的安全造成影响。f) 孔口须做高出地面200300mm的护圈
34、梁, 防止地面杂物装入孔内伤人及防止倒灌。g) 孔内照明用12V以下的安全电灯或采用矿灯, 使用潜水泵抽水时, 严禁孔内有人, 施工现场的一切电源, 电路的安装和拆除必须持电工证操作, 各孔内用电必须分开, 严禁一闸多用,孔上电缆必须架空2m以上, 严禁拖地和埋压土中, 防水电缆、电线有防磨损、防潮、防断等保护措施。h) 沉孔渗水在施工中抽水挖进时, 必须注意观察周围土层变化, 检查是否滞有塌方、 漏水、没有解决流砂以及空气和水的污染情况, 发现异常情况停止作业。i) 为防止在提升运土时, 桶内土石掉下伤人, 装土量为桶深的2/3为宜。j) 施工现场设置防护及警戒标志, 未经允许非施工人员不得
35、入内, 防护栏杆用钢管搭设, 晚上亮红灯警示。施工现场电源设专人负责, 如遇停电或下班切断电源,下班后电源箱上锁。垂直运输机械设备有专人操作及指挥, 并需持有上岗证者方可操作指挥。k) 严格执行有关安全操作规程。钢筋工程1 钢筋制作 钢筋表由施工员负责编制, 钢筋制作在钢筋制作场内加工成型,制作工艺严格按规范执行, 钢筋加形状、尺寸必须符合设计要求。2 钢筋绑扎 所有钢筋为现场就位焊接或绑扎。钢筋制作后, 分规格品种挂牌堆放, 绑放前按图纸要求划好排列位置、间距、方能焊接或绑扎。直径12mm的梁、板筋钢筋采用绑扎接头, 直径12mm柱筋采用电渣压力焊, 直径12mm的梁钢筋采用双面搭接焊和闪光
36、对焊、绑扎,搭接长度严格按设计要求和规范要求进行控制。箍筋规格, 间距及其加密范围, 加密间距以及钢筋的锚固长度严格按设计和规范要求进行。为了控制好钢筋保护层, 根据柱梁板墙等的设计保护厚度要求, 分别制作好砼垫块, 在钢筋就位时, 按规定间距挂或垫好砼垫块。3 钢筋隐蔽检查a保证项目检查 要求钢筋的品种和质量、焊条、焊剂的牌、性能以及接头中可能使用的钢板和型钢必须符合设计要求和有关标准的规定, 检验方法为检查生产许可证、出厂质量证明书和试验报告, 材料进场后应及时按规定数量采取随机抽取方法,见证送样进行试验。同时, 现场对钢筋的表面进行清洁, 带有颗粒状或片状老锈, 经除绣后仍留有麻点的钢筋
37、严禁使用。钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头位置必须符合设计要求和施工规范的规定。b基本项目检查1.1 钢筋网片、骨架的绑扎和焊接质量符合下列规定:1.2 绑扎:缺扣、松扣的数量不超过绑扣数的10%,且不应集中,以达到优良标准。1.3 焊接:a、骨架无漏焊、开焊。钢筋网片漏焊、开焊不超过焊点数的2%,且不应集中,板伸入支座范围内的焊点无漏焊、开焊。以达到优良标准。检查数量按规定抽查,检查方法采取观察和手板检查。b、弯钩的朝向正确,绑扎接头应符合施工规范的规定,其中搭接长度均不小于规定值,以达到优良标准。c、箍筋的检查:其数量、弯钩角度和平直度应符合施工规范的规定。检查方法为观察
38、和尺量检查。d、钢筋的焊点与接点尺寸及外观检查:焊点处熔化金属均匀、无裂纹、多孔性缺陷及烧伤,焊点压入深度符合钢筋焊接及验收的专门规定。对焊接头处弯折不大于4,钢筋轴线位移不大于0.1d,且不大于2mm,无横向裂纹及烧伤。4、模板工程在钢筋砼结构施工中,支模是影响进度,保证质量的关键工序,是耗用人工,时间最多的关键施工工序。施工中,依据设计图纸,计算出模架的承载压力,控制好间距,使结构变形在规定的范围内,砼的侧压力和漏浆应引起高度重视,漏浆可采用水平对缝处贴不干胶,竖向对缝外嵌泡沫条的方法。(1)、柱模板模板安装程序:放线设置定位基准抹1:3水泥砂浆支承面钢模板组合安装对拉螺栓-安装支撑调直纠
39、偏安装柱箍全面检查校正柱模群体固定清除柱模内杂物, 封闭清扫口。矩形柱子模板面板采用钢模板,柱模一次性配至梁底。柱模板箍采用483.5mm短钢管对拉片(或12圆钢加工成的对拉螺杆)交错对拉,间距400mm。定位箍采用483.5mm短钢管,间距上、中、下各一道。(2)、梁板模板模板安装程序为:复核梁、板标高塔设钢管架安装梁底模绑梁筋安梁侧模-安装对拉螺栓安装梁、柱接头模板安装预埋件及预留模板等检查校正交付验收记录签字。现浇梁、板采用钢管架支撑,主次梁采用组合钢模板, 楼板模用12mm厚覆膜竹胶合板。板下用50*100间距为200木枋支撑, 梁底接通线校正, 梁跨等于或大于4m时, 按1-3时起拱
40、。支撑梁模的井字钢管架(立杆)间距1m, 靠主梁两头杆间距为600mm,钢管可用接头, 大小横杆沿高度方向间距1.5m, 现浇板支撑采用满堂钢管架支撑, 立杆和模杆间距同梁, 上口平齐板底,其上铺底模。(3) 梁、板模板体系梁侧模、底模均采用483.5mm钢管18mm,梁侧模设置12对拉螺栓或对拉片。模板竖向接缝须错缝相接。(3)筒体墙模板体系筒体墙砼模板体系面板采用组合钢模板。水平横肋采用483.5mm钢管。竖肋采用483.5mm钢管。墙侧模设置12对拉螺栓或对拉片。(3)现浇楼梯模板楼梯底模采用覆膜竹胶合板铺设方法同板的方法, 侧模采用木模拼装, 踏步外侧挡板采用木枋, 用钢管支撑和夹撑。(4)模板检查1、保证项目检查要求模板及其支架必须具有足够的强度、刚度和稳定性;其支架折支部分必须有足够的支撑面积, 检验方法为对照模板, 现场观察或量检查。2、基本项目检查a、 模板接缝检查:宽度不大于1.5mm, 检查数量按规定, 验方法为观察和用楔形, 塞尺检查。b、 模板与砼的接触面的检查:接触面应清理干净并采取防粘结措
