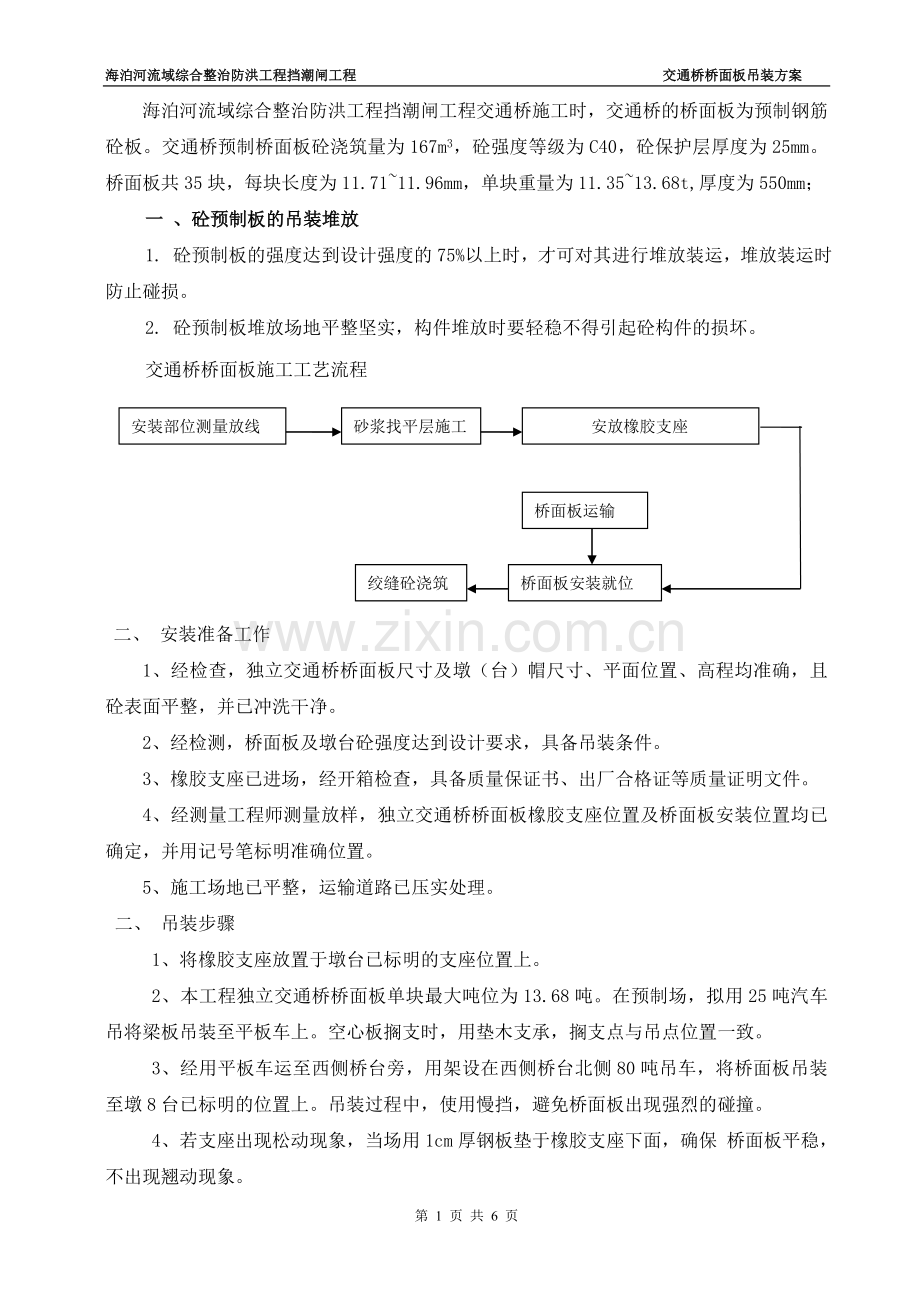

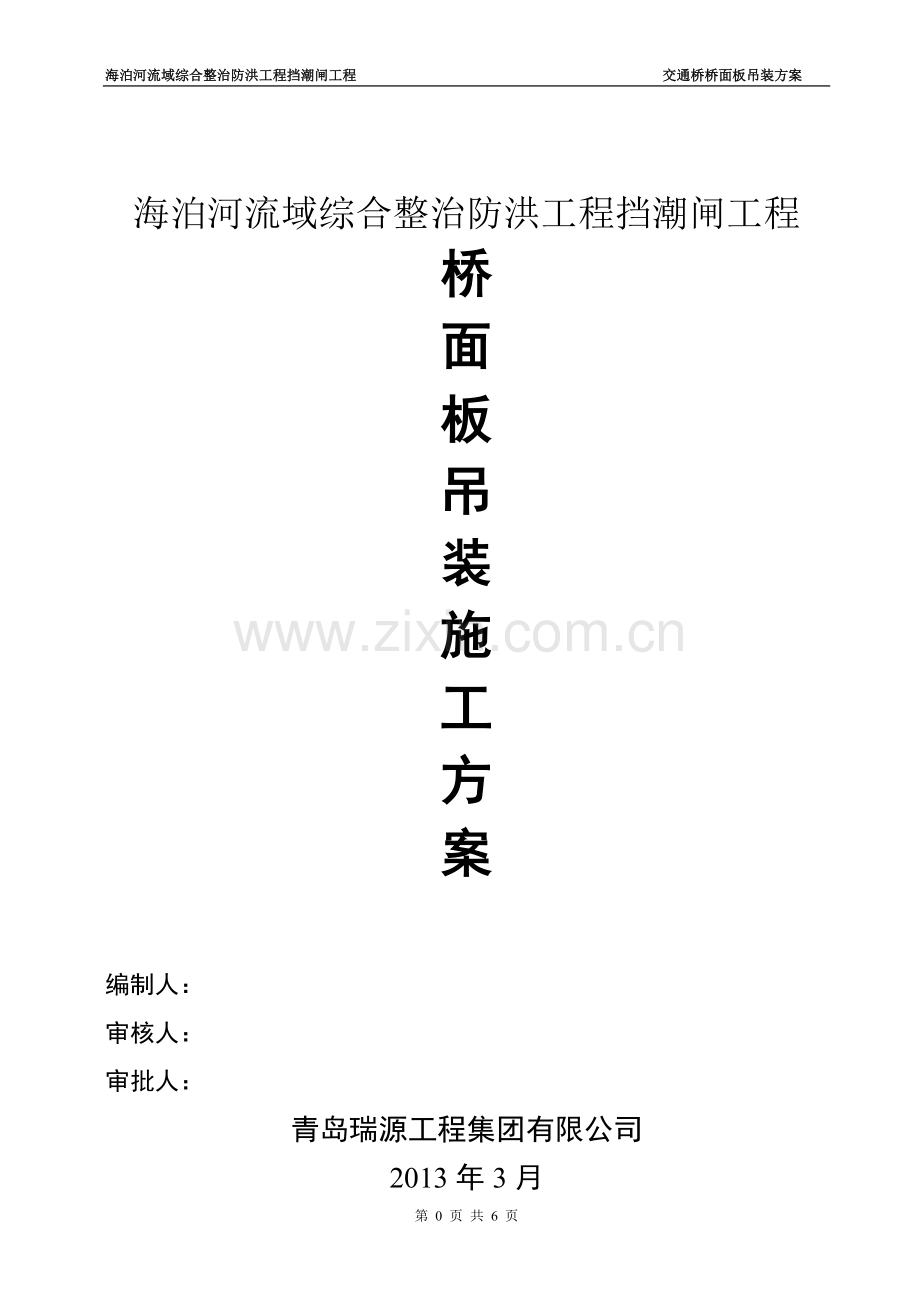

海泊河流域综合整治防洪工程挡潮闸工程 交通桥桥面板吊装方案海泊河流域综合整治防洪工程挡潮闸工程桥面板吊装施工方案编制人：审核人：审批人：青岛瑞源工程集团有限公司2013年3月海泊河流域综合整治防洪工程挡潮闸工程交通桥施工时，交通桥的桥面板为预制钢筋砼板。交通桥预制桥面板砼浇筑量为167m3，砼强度等级为C40，砼保护层厚度为25mm。桥面板共35块，每块长度为11.7111.96mm，单块重量为11.3513.68t,厚度为550mm；一 、砼预制板的吊装堆放1. 砼预制板的强度达到设计强度的75%以上时，才可对其进行堆放装运，堆放装运时防止碰损。2. 砼预制板堆放场地平整坚实，构件堆放时要轻稳不得引起砼构件的损坏。交通桥桥面板施工工艺流程绞缝砼浇筑桥面板运输桥面板安装就位安装部位测量放线砂浆找平层施工安放橡胶支座 二、 安装准备工作 1、经检查，独立交通桥桥面板尺寸及墩（台）帽尺寸、平面位置、高程均准确，且砼表面平整，并已冲洗干净。 2、经检测，桥面板及墩台砼强度达到设计要求，具备吊装条件。 3、橡胶支座已进场，经开箱检查，具备质量保证书、出厂合格证等质量证明文件。 4、经测量工程师测量放样，独立交通桥桥面板橡胶支座位置及桥面板安装位置均已确定，并用记号笔标明准确位置。 5、施工场地已平整，运输道路已压实处理。 二、 吊装步骤 1、将橡胶支座放置于墩台已标明的支座位置上。 2、本工程独立交通桥桥面板单块最大吨位为13.68吨。在预制场，拟用25吨汽车吊将梁板吊装至平板车上。空心板搁支时，用垫木支承，搁支点与吊点位置一致。 3、经用平板车运至西侧桥台旁，用架设在西侧桥台北侧80吨吊车，将桥面板吊装至墩8台已标明的位置上。吊装过程中，使用慢挡，避免桥面板出现强烈的碰撞。 4、若支座出现松动现象，当场用1cm厚钢板垫于橡胶支座下面，确保 桥面板平稳，不出现翘动现象。 四、安装部位测量放线构件安装前，使用经纬仪和水准仪检测、校核支撑结构的尺寸和高程，并在支撑结构上标出每块板位置的中心线和标高。五、砂浆找平层施工砂浆找平层施工前，首先将安放橡胶支座的区域进行凿毛处理，砂浆找平层施工时，应于24h前在其相应部位洒水湿润。找平层为1：2的水泥砂浆垫层，找平层应用木抹子摸两遍，砂浆初凝后用湿润的草袋覆盖养护，砂浆找平层的顶面高程及断面尺寸应与施工图纸相符。六、安放板式橡胶支座在安放橡胶支座的位置上弹出墨线，橡胶支座安放位置应准确，支座底部与砂浆找平层之间涂刷氯丁胶。七、桥面板运输吊运构件时，其强度不应低于构件设计强度的75%，起吊绳索与构件水平面的夹角不得小于45，起吊桥面板时，应注意避免构件变形，防止发生裂缝和损坏，在起吊前应做临时加固措施。25t汽车吊将桥面板吊放到40t平板运输车上，由40t平板运输车将其运送到起吊地点。桥面板两边底部用方木垫起，防止桥面板在运输过程中相互碰撞损坏。八、桥面板安装就位构件吊装采用50t汽车吊。 平板运输车与汽车吊停放位置应靠近桥面板安装区，并平行错位，两车间距应便于吊装。桥面板两边的吊钩拴上牵引绳，用于吊装时调整板位。用50t汽车吊将桥面板吊起安放到桥面板的预定部位。桥面板安装工艺流程如下：25汽车吊吊板至40T平板运输车上40T平板运输车运输桥面板至吊放地点检查墩台的高程、平整度测量放样确定吊放次序并编号安放橡胶支座50t汽车吊按序吊放桥面板九、 安全保护措施 为确保吊装安全，对吊装运输车辆经过的通道进行交通管制，安排专人守护号交叉路口，树立警示标识，疏导交通，严防过往行人车辆接近吊装车辆。 在吊车作业半径范围内，即桥面板吊装区域，用警戒绳索进行围挡，并派专人看护，防止非吊装作业人员进入吊装区域。 吊装期间，由专业起吊人员指挥吊装，对停车信号，不论何人发出都立即执行。 整个吊装期间，由施工队长协调人员、设备及材料的调度。专业安全员负责进行安全巡查，对整个吊装过程进行跟踪检查，发现问题，立即停止吊装十、绞缝砼灌注顺交通桥轴线方向的板缝底部用木模板条封住，木模板条与桥面板顶部木横杠用铁丝绑扎固定，每1m设一个铁丝绑扎点。垂直交通桥轴线方向的板缝用木板挡住，木板与砼面应贴紧，防止砼漏浆。木模板使用前应用专用的脱模剂涂刷。 绞缝砼浇筑示意图板缝砼灌注24h前应洒水湿润。C40砼用吊车运至浇筑点，将砼卸到铁皮板上，人工用平板锨将砼倒入板缝内。板缝砼应分层灌注，每层灌注深度不宜超过15cm，每层灌注后用10的钢筋均匀插捣，使砼密实。砼初凝后覆盖湿润草袋进行养护。三、安全生产保证措施1、从事吊装的人员必须佩带安全帽。2、吊车作业前，仔细检查刹车系统、液压系统以及吊钩，排除隐患，并保证作业的连续性。3、吊车作业时，吊车起重臂下严禁站人，并设专业人员指挥吊装。4、吊装前，仔细检查钢丝绳的情况，对有破损和毛刺、断丝现象的钢丝绳必须进行更换。5、吊装人员在起吊之前，当吊装物起吊一定高度时，必须离开吊装物，禁止有人在吊装物下停留和工作。6、吊装人员在作业中，应集中注意力，注意临边作业和高空作业。7、吊装人员作业时，应有一人指挥，不得多人负责指挥。指挥信号明确，并符合标准规定。四、质量保证措施1、抓质量管理，确保工程质量符合设计要求，让监理工程师和项目法人满意，争创优质工程，这是项目部管理、组织、实施本工程的指导思想和出发点。2、还应有与之配套的质量管理措施作保证，强化每个施工人员的管理责任。我公司在施工过程中严格按照质量体系程序所规定的要求执行，将质量体系要素所涉及到的施工过程的质量活动分解到各个职能部门及人员。3、在工程施工的过程中，严格按照施工过程控制程序执行。4、项目总工分阶段对施工“五大员”、班组长进行施工组织设计、进度计划和技术要求交底，并保留记录。项目总工对施工过程作业人员进行技术指导，根据设计、监理的变更要求和工序反映的质量偏差，及时提出新的技术措施，解决工序作业的技术问题。5、质检员按规定检查工序投入使用的材料及每道工序施工完成的阶段产品和工程产品组织检查是否符合规定的质量标准，并做好记录和签名。6、严格执行“三检制”制度设立专职质检员，由专业工程师任职，赋予其质量一票否决权。施工过程中，严格执行“三检制”，即自检、互检、终检。工序交接必须有班组间的交接检查，工序质量评定必须在班组自检基础上方能进行专检，并填写质量评定表；对监理工程师及设计人员提出的问题，工长应亲自监督整改，直到合格。7、技术交底的目的是使施工管理和作业人员了解掌握施工方案、工艺要求、工程内容、技术标准、施工程序、质量标准、工期要求、安全措施等，做到心中有数，施工有据。施工技术交底，以书面交底为主，包括结构图、表和文字说明。交底资料必须详细、直观，符合施工规范和工艺细则要求，并经第二人复核确认无误后，方可交付使用。 青岛瑞源工程集团有限公司 2013年3月第 5 页 共 6 页
