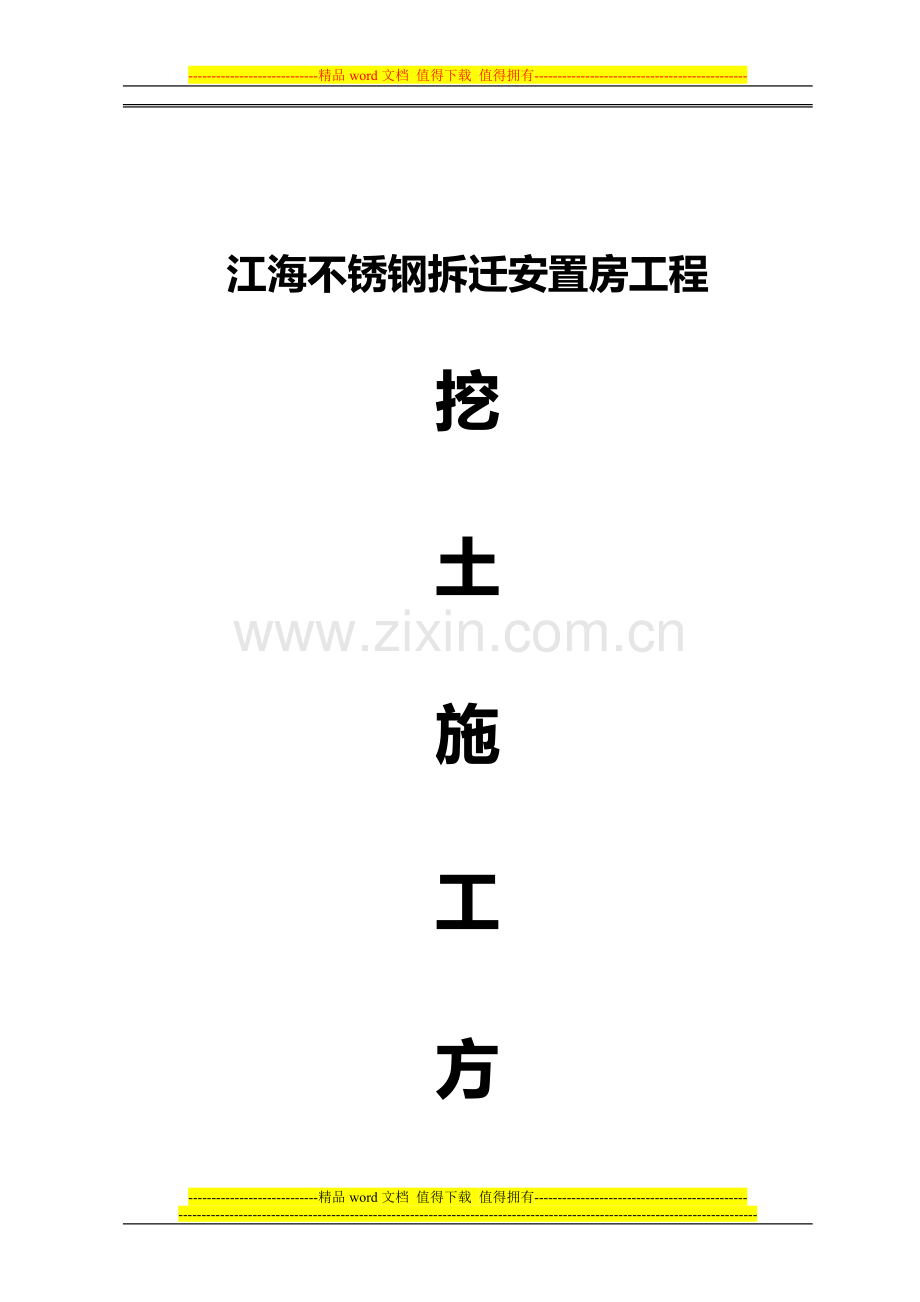

江海不锈钢拆迁安置房工程
挖
土
施
工
方
案

重庆中科建设集团
二○○八年七月二十八日

一、工程概况
1、工程地处无锡市江海不锈钢市场地块项目，该项目地块位于无锡市，西面临河，东临通江大道，南临化工路，北临江海东路立交桥
2、总建筑面积：121000m2，住宅：114752.61㎡、物业用房：133.5㎡、配套商业7001.89㎡、地下建筑面积：15729.76㎡、地下人防建筑面积：3746㎡。
建筑层数：3#楼30层。
建筑高度：30层87.75米。
设计标高3#住宅楼室内设计标高±0.000相当于绝对标高3.850米,室外高差450㎜,地下车库±0.000相当于绝对标高2.800.
本工程结构类型为钢筋混凝土剪力墙结构，设计等级为甲级，抗震设防烈度为六度，设计耐久年限50年，建筑结构安全等级为二级，地下防水等级二级。基础采用桩基础形式。
二、编制依据
（1） 施工图
（2） 地堪报告及有关规范条文
（3） 《施工组织设计》
三、编制目的
1、确保基础土方开挖质量。
2、确保安全文明施工。
3、作为专项施工方案，明确施工方法、程序、检查验收标准。
4、明确施工重点及难点并有针对性地进行克服。
四、施工重点及难点
1、 基础土方的开挖顺序与运输。
2、 基础土方标高与尺寸控制。
3、 基础开挖降水处理及排水问题。
4、 基础灌注桩质量的保护。
5、 基坑的围护与保护边坡的稳定。
6、 夜间施工安全与照明用电问题。
五、施工组织
1、 在项目部领导下，设立专职工长及相关技术及安全人员，明确职责，对工程施工质量、安全负责，建立24小时人员值班。
2、 施工机具设备
主要施工机具设备见下表
序号
材料设备名称
型号规格
单位
数量
用途
1
经纬仪
TOJ2E型
台
1
测量
2
水准仪
DZS2
台
1
测量
3
钢尺
50米
把
1
测量
4
挖掘机
大宇返铲X－200
台
1
挖土方
5
小挖掘机挖掘机挖掘机挖掘机
X--50
台
1
挖土方
6
土方运输车
东风、10/M3
辆
10
运土方

潜水泵
FD20/28
台
6
抽水

太阳灯
1000瓦/小时
盏
10
照明
六、准备工作
1、 根据施工总平面图进行3#房桩点定位，将水准点标高（黄海高程3.85米）引进场区。
2、 按照坡度系数进行3#房整体洒放坡后的挖土灰线，确定挖土范围。
3、 根据我公司在本地区的有关施工经验，经过分析决定本工程的基坑降水采用以抽渗结合形式的大口井降水方案，具体方案如下：沿基坑外边线以外1.0～1.5m处设置降水井，解决基底标高作业面附近的地下水问题。基坑局部深度超过平均基底标高的部分（电梯井等），在基坑内设置二次降水系统（兼顾基坑内施工井），形成阶梯形降水系统，通过基坑内设置疏干井来解决基坑内的残余地下水问题。
为保证基坑土方作业能够及时投入并正常进行，特将降水井布置在基坑外侧，井位中心距离基坑边线1.0～1.5m左右，这样降水井施工在基坑外侧进行，不影响基坑土方施工的连续性和正常进行。沿基坑周边每15.0m设置一口降水井，共布置降水井6口，基坑内疏干井共布置1口。在挖土之前先降其水位。
4、 确定运输道路将其修整，保证运输土方车正常运土。
5、 编制施工方案并进行安全技术交底。
6、 组织机具设备、车辆、劳动力按计划进场。
7、 各种安全防护和基坑围护、警示标牌满足到位。
8、 设置洗车台，确保每一辆车出门前进行冲洗干净。
七、主要施工方法
1、1）开挖基坑前对招标人提供的水准点、红线点及高程点进行复核检验，对挖土范围内地质情况摸清情况，有无电缆管道等危险东西，根据工程特点进行边坡放坡,以外墙轴线为点向外3.5米进行放坡。
2）开挖基坑时，分步进行控制挖土标高，,施工前一定要了解一周以及垫层施工 前的天气情况。如正遇降雨天气，基槽应预留300mm土层，并做好排水措施及土方主要通道使用彩条布苫盖。
3）挖土时，先从南端边开始挖土，逐步向道路边推进，由西向东开挖随挖随走。
4）在机械挖不到的地方，应配合人工随时进行挖掘，并用手推车运到机械挖到的地方，以便及时用机械挖走。
5）土方开挖过程中如遇障碍物，报项目工程师核实，提出处理方案，报请监理、甲方以及有关部门审批后方可进行下步土方开挖。
6）开挖基坑时，不得挖至设计标高以下,控制机械挖土标高至-5.4米不得超挖,0.3米厚采用人工挖土与修土（根据图纸在基坑底面的设计标高上留约30cm 土方不用土方机械开挖，改用人工开挖清底）。
7）因基底预留30cm土方不开挖，在基底设置排水沟时，可以在基槽根部人工开挖宽30cm深的沟，以保证基槽无积水随挖随排。
8）基坑土方开挖每步开挖必须按开挖线进行，坡面按要求放坡并用挖铲刮平。
9）挖深均匀，不出坑、不凸起，装载均匀不掉块。
10）开挖线不清楚不动铲、不装车；及时反映给项目部要求画线后开挖，严禁盲目开挖和超挖。
11)在挖土期间不间断的进行深井抽水,以保证地下水位始终保持在基础底标高以下，。
12）挖完一处，就要做好基坑围护工作，以及做好边坡护坡工作以防止塌方现象的出现。由于3#房北临临时道路太近，占去临时道路已经一半位置，为保证临时道路畅通，深度超过5.7米,现拟定在基坑边坡上采取铺钢筋网喷锚措施，锚钉成孔采用人工铲成孔，成孔直径不小于100mm，水平夹角10°～15°左右，同一层土锚钉交叉时，可将锚钉角度分别调成5°和25°，防止锚钉交叉在一起；成孔后立即安放锚体，并进行一次常压注浆；锚钉注浆应从孔底开始一次常压注浆； 一次注浆2～4小时后再进行补浆，并逐孔检查确保注浆饱满；土锚钉注浆后开始人工清理坡面，铲除坡面松动块状物，清除浮土并将坡面人工刮平；在坡面铺设钢筋网片，在锚钉标高用压筋(水平筋)与锚钉焊接牢将钢筋网片压紧并一起焊接牢固；牢固：喷射混凝土时，锚钉采用Ⅲ18钢筋，锚入土中深度1.6米，突出0.4米，按照每0.5米间距进行梅花行布置，遇凹凸不平控制一次喷射厚度不大于60mm,采用二次喷射，找齐补平，根据现场情况拟定两次放坡，在其坡中间设置1.2米宽平台,坡度为60度左右。在基坡上预留φ50排水钢管，在其基坡上挂钢筋网片Ⅲ8＠２００，固定后再喷浆，喷浆厚度为10ＣＭ左右,在基础其它部位由于开挖深度超过3.2米深，采用挂网喷浆法。具体做法根据现场协商确定。
基坑围护主要采用φ50钢管，立管为2米,土上1.5米,土下0.5米,间距为2.5米,横管采用φ50钢管两档,自然地土表面以上0.3米一档,间距0.8米再一档，刷漆两度，红、白相间。
针对东边基坑已经紧靠配电房以及民用房，对其造成安全隐患，为保证其安全拟订采用18号槽钢，槽钢之间相互对扣连接，槽钢长5米进行设置一排护体，先将紧靠配电房以及民用房的土方挖取1. 5米深,再采用挖机将其压入地面4米深，在基坑以上采用横拉两道采用Ⅲ18钢筋与其焊接形成一整体。在与配电房以及民用房之间的散水坡采用C20砼将其浇筑,防止有水渗近,确保配电房以及民用房的安全.
基础质量标准参见以下:
序号
项目名称
允许偏差（mm）
检查方法
1
表面标高
+0.-50mm
水准仪检查
2
长度、宽度
±400mm
经纬仪、拉线和尺量检查
3
边坡平整度
-200mm
观察或用坡度尺检查
2、班组选择：选择信誉好、实力强、长期合作的施工班组是保证工程质量的重要措施。
3、质量控制管理措施
制定图纸会审制度，技术交底制度、质量三检制度、成品保护制度。制定“会诊制度”与“奖惩制度”相结合的方式彻底解决施工中出现的问题。
在施工前必须进行施工技术交底，使生产工人了解施工流程、有关规范和操作规程。
严格执行“三检制”。成立以工长、施工员、质检员为主的检查小组，在施工中进行跟踪检查，发现问题立即进行整改，增强责任感，树立质量意识。
制订质量奖罚制度，并认真贯彻执行，做到奖罚分明，提高积极性，确保挖土质量。
八、安全、文明施工保证措施
现场文明施工严格按施工组织设计进行。施工前作好各项安全技术交底。包括机具安全操作挂牌和安全防护措施，配合挂警示牌。
施工中大门有泥土应及时清理干净，做好清洁工作，并安排专人清洗运土车辆，确保车轮不带泥上路。
环境保护措施按照施工组织设计及有关方案、公司有关规定执行。
九、雨期施工防护措施
雨期施工是土方工程的难点也是本工程能否按时完成的关键，因此要求我们必须做好雨期施工的安全、技术保证、防治措施等，为雨期施工做好充分的各项准备，确保施工的正常进行：
1）成立雨期施工期间安全防汛领导小组，统一领导和部署安全防汛工作；
2）成立安全防汛抢险队，负责在出现汛情时及时进行抢险与抢救，确保护坡工程及临近建筑物、道路和地下管线的安全；
3）从开工开始至八月三十一日止，每天设专人进行安全防汛值班，并做作好值班日志；
4）施工现场设置排水沟和积水坑，疏通现场四周围墙的排水口，清除场内的障碍物，保证道路的畅通；
5）组织现场的施工人员和安全防汛抢险队员进行安全防汛动员和雨期施工安全教育，做到从思想上重视安全防汛工作，从行动上切实作好安全防汛工作；
6）积极地作好防汛物资的准备工作，及时地将有关的防汛工具（铁锹、洋镐、手推车、水泵等）和防汛用品（草袋子、手电、应急灯、雨衣、雨靴、塑料布等）落实到位；
7）遇到大雨时安排有关人员24小时值班，出现险情立即向现场负责人汇报，现场负责人及时组织安全防汛抢险队员进行抢险与抢救，确保护坡工程和临近建筑物、道路的安全；
8）大雨过后基坑内积水要及时排出坑外，以防基坑出现坍方现象；
9）落实岗位责任制和承包制，切实抓好安全防汛工作；
10）作好安全防汛工作的同时也要作好施工现场的安全保卫工作。
11）暴雨大风前后，要检查工地基坑边坡临时设施、机电设备、临时线路，发现倾斜、变形、下沉、漏雨漏电等现象，应及时修理加固，有严重危险的，立即排除。
12）现场道路应加强维护。基坑坡道应有防滑措施。
十、工期保证措施
1、机具设备保证
本工程的设备供应等方面将由公司统一调拔，统一平衡，优先供应到位，挖土机械、运输车辆统一由业主方负责协调工作，以确保实际进度与总进度计划要求一致。
2、人员保证
制定并下达生产计划及进度奖惩条例，按照月进度计划要求投入满足施工所需的人员。确保工程的顺利进行。
十一、费用结算
由于挖土方业主另外分包，基坑人工排水费用、基坑围护、护坡执行江苏省建筑与装饰工程计价表（2003）373号及相关文件。

中科集团无锡广益项目部
2008-7-28
