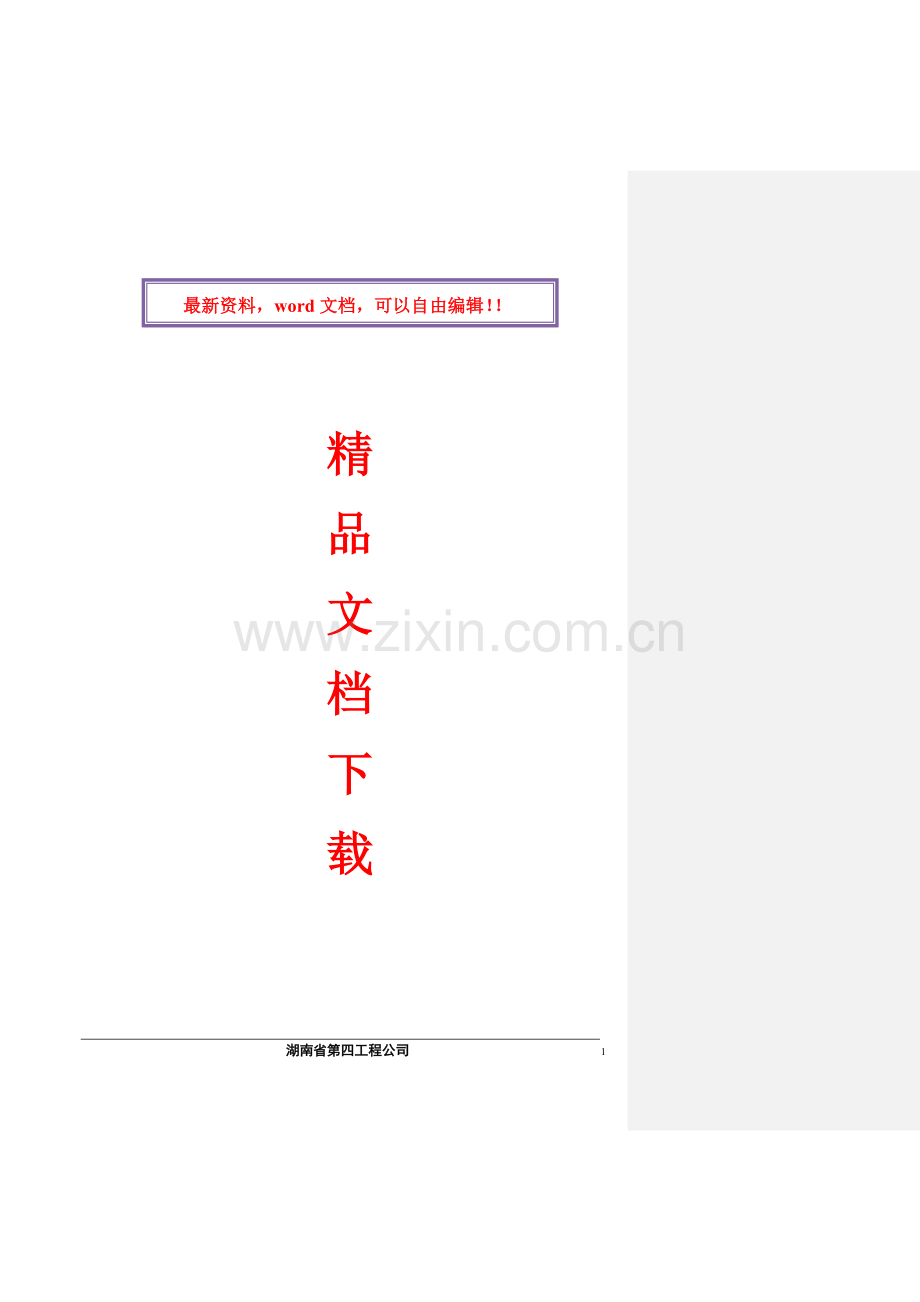

人工挖孔灌注桩施工组织设计.doc

最新资料，word文档，可以自由编辑！！

精
品
文
档
下
载

【本页是封面，下载后可以删除!】

南昌安昱达钢板制品有限公司

新建生产用房项目

人工挖孔桩基础工程

1、护壁内容太简单，补上下节护壁搭接内容，包括要求护壁强度达到要求方可开挖下节土方等等；
2、安全注意事项：井口不得堆土，夜间照明警示等，混凝土浇筑时相邻桩应停止挖孔；
3、补平面图、进度安排；
施

工

组

织

方

案
编制：胡小兵
审核：龚 伟
审批：朱林

湖南省第四工程公司
2011年 3 月
目 录
一．工程概况..................................................................4
1、工程概况..................................................................4
2、工程采用的标准、规范及规程................................................4
二．工程施工条件.............................................................5
1、施工场地条件...............................................................5
2、岩土工程地质性质评价.......................................................5
3、施工场地区域的稳定性及底下水...............................................6
三．施工计划..................................................................7
1、场地布置...................................................................7
2、施工设备...................................................................8
3、材料计划...................................................................9
4、工程质量检验..............................................................10
四．施工组织.................................................................11
1、项目经理部................................................................12
2、施工人员定编..............................................................13
五．施工方法.................................................................14
1、施工方法选择..............................................................14
2、施工工艺设计..............................................................14
六．生产技术措施.............................................................15
1、工程质量保证措施..........................................................15
2、安全生产措施..............................................................16
七．质量管理措施.............................................................17
1、质量目标..................................................................17
2、质量保证体系.............................................................17
3、质量管理组织.............................................................18
4、质量责任制................................................................18
5、质量控制..................................................................19
八．施工进度及工期保证措施...................................................20
1、施工进度计划..............................................................20
2、工程进度保证措施..........................................................21
其他附表：...................................................................22
九．冬雨季施工保证措施……………………………………………………………………….22

一、工程概况
1.1 工程概况：
拟建南昌安昱达钢板制品有限公司新建生产用房项目，拟建场地位于国家南昌经济开发区梅岭大道以北，日修路以西，熊家坊水渠以南。场地南北向长217m,东西宽170 m，总用地面积约36890m²。地理环境优越，交通便利。
本次拟建建筑物为2栋，其中厂房1栋，楼高1层；行政办公楼1栋，为砖混结构和轻钢结构。基础形式为桩基础(人工挖孔桩)其中厂房人工挖孔桩数量总计 126根，桩身设计直径1000mm，桩端持力层为强风化千枚岩，人工挖孔灌注桩混凝土强度设计等级为C30。单桩竖向承载力为2500KN。办公楼人工挖孔装数量总计65根，桩身设计直径1000mm，桩端持力层为强风化千枚岩，人工孔灌注桩混凝土强度设计等级为C30。单桩竖向承载力为2500KN。本工程由上海绿地建设设计研究院有限公司设计。
二、工程施工条件.
工程地质条件
详见本工程岩土工程勘察报告。
（1） 施工场地条件
拟建场地地貌属赣江冲一洪积沟谷地貌，地势较低洼，原为稻田，水塘，经人工填土现已基本整平，场地四周地势较平坦开阔。适宜拟建建筑。
（2）岩土工程地质性质评价
①素填土：场地内有61个钻孔见及。灰白、浅黄、褐黄色，由粘性土、全风化千枚岩碎块组成，为近期人工堆积，松散状态，未完成自重固结，烧湿至湿。层厚0.00~3.50m.
②.耕填土：场地内均有分布。浅黄、灰褐、灰黑色，松软状态，具高压缩性，稍湿至湿，层面埋深0.00~3.50m，层顶标高13.423~22.354 m，层厚0.30~0.50 m
③.粉质粘土：场地内有61个钻孔见及。浅黄、灰褐、灰黄色，呈可塑状态，摇震无反应，稍有光滑，干强度中等，韧性中等，稍湿至湿。层面埋深0.40~4.00 m，层顶标高12.923~21.954 m，层厚0.50~3.00 m.
④．粉质粘土：场地内均有分布。灰黑、灰褐、灰黄色，呈软塑状态，摇震无反应，稍有光滑，干强度低，韧性中等，湿至很湿。层面埋深1.20~5.90m，层顶标高10.823 ~21.125m，层厚0.40~0.90m。
⑤.细砂：场地内有21个钻孔见及。棕黄、灰褐、浅黄色，泥质含量较高，底部含中、粗砂，松散状态，级配一般，饱和。层面埋深1.90~6.50m，层顶标高15.512~19.485m，层厚0.0~1.1m。
⑥.角砾：场地内有60个钻孔见及。灰白色，角砾粒经大于2mm的颗粒质量约占63.5~73.9%，局部有差异，主要矿物质成份为石英、长石等，呈棱角状，级配一般，中密状态，饱水。层面埋深2.00~6.80m，层顶标高10.223~20.325 m，层厚0.0~1.4m
⑦.全风化千枚岩:场地内均有分布。灰黄、浅黄、褐黄色，粉砂质、泥质结构，千枚状结构，冲击可钻进，手捻易碎，遇水易软化。随深度增加强度逐渐增大。层面埋深2.70~7.80m，层顶标高9.92~19.625m，层厚2.30~4.20m，
⑧.强风化千枚岩：场地内均有分布。灰黄、浅黄、灰褐色，局部紫红色，粉砂质、泥质结构，千枚状结构，冲击钻进较困难，岩芯破碎，呈块状、碎块状，局部底部为短桩状，无洞穴，为软岩，质量基本等级为V级，手可掰断，遇水强度降低。随深度增加强度逐渐增大。层面埋深6.50~11.00m，层顶标高6.523~15.725m，该层未揭穿，揭穿层厚7.90~16.20m。
（三）施工场地区域的稳定性及地下水
本次勘察场地内分布有上层滞水和松散岩类孔隙水。
上层滞水赋存于素填土①层空隙中，水位、水量取决于大气降水和地表水补给。水位埋深1.70~3.00m，年变幅0.50~1.00m，水量较小。
松散岩类孔隙水赋存于细砂⑤、角砾⑥孔隙中，稳定水位埋深1.80~2.50m，水位年变幅0.50~1.50m，为微承压水，属强透水层。水量较小，主要接受大气降水及赣江地表水体侧向补给，地下水位受季节变化，枯水及丰水季节地下水位下降，地下水向赣江排泄，洪水期地下水位上升，接受赣江水体补给。据经验数据，场地承压含水层综合渗透系数为30m/d.

三、施工计划

（一）场地布置
根据现有的场地布置有水泥库房、钢筋制笼棚，砂、石堆料场、砼搅拌点等。

（二）施工设备
主要施工设备和工具列表如下：

主要施工设备和工具一览表
表1
序号
设备名称
型号规格
单位
数量
用 途
1
潜水泵
1KW
台
18
排水
2
搅拌机
JZ-350
台
1
制拌砼
3
绞车
自制
套
18
吊土
4
提桶或竹娄
自制
个
18
吊土
5
手推车
自备
辆
15
运砼
6
振动器
插入式
个
3
振导砼
7
电焊机
BX1-315-2型
台
2
制笼
8
切割机
12kw
台
2
切割钢筋
9
经纬仪
J2
台
1
布测桩
10
水准仪
DS3
台
1
控制标高
11
全站仪
尼康
台
1
定位测量
12
鼓风机
自备
台

排气
13
镐头铁铲
自备
把

铲土
14
空压机及风镐

台/杆
20/40
凿岩

（三）材料计划
材 料 计 划 表
表2
序号
名称
规格
单位
数量
生产厂家及品牌
1
混凝土
C30
M3
约
商品砼
2
钢筋
螺纹钢
吨
约
35吨
3
圆钢
Φ8
吨
约
10吨
4
水泥
32.5级
吨
约
100吨
5
卵石
10~20
M3
约

6
砂
中粗
M3
约

（四）工程质量检验
1、施工现场人员、设备、钢材、水泥、砂卵石进场后报请监理、甲方检验。
2、开挖前，经监理、甲方代表验孔位后开挖，挖至砾砂层时报请监理、甲方，取样验孔测定孔深后才能进入下道工序施工。

四、施工组织
本工程设立项目经理部，工程实行项目经理负责制全面落实责、权、利，并负责施工现场的生产指挥、调度、人员组构、材料计划、生活管理等，使生产活动正常开展，下设技术、安全、质监、成孔、灌注、财务、材料等机构，做到分工明确，各司其职，各负其责，使工程进行有条不紊。
主要生产的成孔、灌注、钢筋笼制作等工序，应根据工程质量和工期要求，可设多组平行作业。每个成孔组2—3人，灌注队10人，钢筋笼制作组2—3人，负责桩基生产主要工序的施工。
在管理形式上，实行质量、安全、效益、经济承包责任制。
（一）项目经理部

项 目 经 理

质 监 组
技 术 组
安 全 组
后 勤 组
财 务 组
材 料 组
制 笼 组
灌 注 队
（十五个小组）
成 孔 队
副经理
副经理
技术负责

图3 组织机构框图
（二）项目施工人员定编
表3
序号
岗位名称
人数
所编单位
序号
岗位名称
人数
所编单位
1
项目经理
1
经理部
10
挖孔工人
36
成孔队
2
技术负责
1
经理部
11
灌注工人
5
灌注队
3
施工员
4
技术组
12
机修工
1
技术组
4
质量员
1
质监组
13
电工
1
技术组
5
安全员
1
经理部
14
电焊工
3
制笼组
6
会计、出纳食堂管理
2
财务兼后勤
15
司机
2
后勤组
7
材料员
1
材料组
16
勤杂工
6
后勤组
8
工程队长
2
技术组

备注：如施工后发现现有挖孔班人数不够，再增加挖孔班组数。
五、施工方法
（一）施工方法流程
1、成孔：采用人工挖掘；
2、护壁：采用分段、钢筋混凝土护壁；
3、扩孔：按设计要求进行扩孔；
4、余土清理：场地预挖、堆放；
5、钢筋笼制作方法：模具法焊接成形；
6、灌注方法：泵送商品混凝土。
（二）施工工艺设计
1、放线定位
（1）测设轴线控制桩系统
（2）测设桩位置放灰线
2、成孔工艺设计：孔口开挖→护壁→掘进→护壁→如此循环→扩孔→终孔清底。
3、钢筋笼制安：按图下料→调直、除锈→焊制加劲箍→焊接主筋→点焊箍筋成形→安设保护层→吊安就位。
4、灌注工艺设计：检测孔底沉渣→灌注平台就位→安装灌注管承料斗→泵送商品混凝土→振动捣实→终灌清场。
附：施工工艺流程图

放线定位
放 灰 线
孔口开挖
制 模
浇筑砼护壁
掘进
制作钢筋笼
吊安钢筋笼
终孔清底
检查沉渣积水
安装导管料斗
灌注砼
振动捣实
拔管清场
拌制砼
凿岩
扩底

施工工艺流程框图

六、生产技术措施
（一）工程质量保证措施
1、桩孔定位：使用全站仪及J2型的经纬仪、DS3型水准仪，采用全站仪内分点量距法、极座标法、直角坐标法定位，闭合误差在1/10000以内，桩径偏差点<1cm，灰线偏差<2cm。
2、成孔
（1）孔口开挖：沿灰线周边缓慢下挖并修围，至1米左右深度时，进行校中并用孔径尺检查孔径是否满足设计要求。

（2） 护壁：挖至1米左右深时用垂锤吊线并检查周边的铅直度是否合格，再行钢筋砼护壁。

（3） 掘进：采用边掘进边行砼护壁方式，遇土层不好,则采用钢筋砼护壁。当遇到地质薄弱层时，可适度减少掘进深度，如此循环。遇岩时用空压机带动电锤钻进。（回填土层如遇有大孤石时则用炮机破碎）

（4）挖扩大头：挖至设计深度并检查合格后，再挖扩大头部分。持力层鉴别要明确，以确保桩孔进入持力层深度满足设计要求。且同时满足设计桩顶以下桩身长度及扩大头均须严格按图施工，不能任意改动，确因地层发生变化，不能按图纸施工时。应征得设计及监督人员决定后方能更正。扩底完成后，须将基底整套平，将碎渣、松土、泥浆、杂物清除干净，并提前通知监督单位及有关人员及时安排验收，避免扩大头土质暴露时间过大，发生崩塌事故。
（5）终孔：终孔前必须将孔底虚土清除干净，并经技术人员和现场监理人员入孔底检查是否到位，孔底尺寸是否满足设计要求，确认后方可终孔。
3、钢筋笼制与安装
（1）使用钢材必须具备质保单，并对其进行抽样检查，杜绝不合格材料进场使用。
（2）按图纸下料，整直、除锈。
（3）在模具上焊制好加劲筋，确保加劲筋圆顺。
（4）在加劲筋上做好标记点，确保主筋间距不超标，焊接主筋，然后缠绕箍筋点焊成形。
（5）每隔4米安装1组砼保护层，每组3个呈“品”字形摆放，以确保主筋周边保护层厚度满足要求。
（6）安放钢筋笼时用吊车悬吊，铅直入孔缓慢放下，就位后孔口固定。
4、砼配制与灌注
（1）使用的砂、碎石、水泥等材料必须符合质量要求，进场的原材料应及时送检，确保合格后方可使用。
（2）砼配合比设计应经质检部门认可的试验单位试配确定。
（3）砼拌制采用机械搅拌，每拌时间控制在90—120秒，充分拌制均匀。
（4）浇注砼前必须检查孔底沉渣，采用空气中灌注法。
采用空气中灌注法灌注时，须用导管或漏斗，以防高差太大砼中砂、石轻重分离。实际灌注砼应比设计桩顶标高高出10cm,以确保桩顶砼强度满足设计要求。
（二）安全生产措施：
1、积极、认真、切实贯彻“安全第一”思想。
2、建立安全生产网络和安全生产责任制度。
3、施工人员进入施工现场必须穿戴合适的工作服和安全帽，工作时必须思想集中，认真操作，严禁酒后操作和违章作业。
4、施工前要对施工机械设备进行全面检查，尤其要对吊土绞车、绳索、提桶是否完好，安设、绑扎是否牢固等进行仔细检查，发现问题应及时维修或更换，不得带隐患作业。
5、下孔作业时，孔口必须始终有一人在现场监视，下孔人员必须穿戴工作服和安全帽；装土、石不能超出提桶的上缘，吊土时必须使吊桶上下平稳，不得晃动太大碰撞孔壁，以防土、石掉入孔内伤人。
6、人员下孔前必须用鼓风机通风20分钟，使孔底空气流通，未通风前不可盲目下井作业。
7、已开挖桩孔在停歇期间必须将孔口遮盖好并设立明显标记，以防人员或它物掉入孔内。
8、现场电路必须经常检查，及时发现是否有断路、破皮、漏电、短路等故障。电气开关必须安装在固定的开关箱内，并放置醒目标记，停工或操作人员不在时，应锁好开关箱，防止他人板动开关发生事故。

七、质量管理措施
（一）质量目标：必须达优良工程
（二）质量保证体系：实行全面质量管理的管理模式，从思想上、组织上、监控上等方面，建立全面的质量保证体系，见图5。

人工挖孔桩工程质量保证体系

组织保证体系
质量监察监控体系
思想保证体系

党支部：双文明教育
质管会：质量标准教育
经济
责任制
施工全过程管理
检验标准
方法手段
质量会
质监组

技术组
材料组
财务组
事务组

建立工序管理点
机电材料检验
逐 项 承 包
奖 优 罚 劣
工程质量标准讲座
双文明建设讲座

质量否决权
信息反馈
健全
质量
责任制
加强工序管理
监督工程质量
强化质量
意识
提高
质量
意识

工 程 质 量

图5 人工挖孔桩工程质量保证体系图

（三）质量管理组织
根据本工程的质量要求和工程质量形成的客观规律，成立质量管理小组，项目经理任小组长，技术负责任副组长，质监组负责日常事务工作，质管会对工程质量全权负责，享有质量否决权。
（四）质量责任制：（见表）

（五）质量控制
1、施工工序管理(见表)
2、施工质量控制要点(见表)
人工挖孔桩工程施工主要岗位、管理组织质量责任表
(见续页详细表格)
表4
负责人
质 量 责 任
质 量 标 准
项

目

经

理
贯彻执行本公司质量方针和法规

组织制定实施本工程的质量管理制度
及时、全面、适用
主持工程的行政领导工作
合理组织生产，最大限度地使用人力、物力、全面完成质量和产值指标
掌握质量和安全情况，组织工程质量安全大检查，处理重大质量和安全事故。
认真检查，严格处理，一丝不苟，施工完成的工程质量全权负责
技

术

负

责
组织贯彻执行国家、行业、企业技术政策及技术标准、规范
及时、准确贯彻执行
负责工程技术工作，组织科技攻关
认真负责
组织质监组和有关专业技术人员进行施工技术质量审定及评定工作
审定、评定及时，认真负责
主持重要技术会议，负责调查处理重大技术问题
发扬民主、结论正确、切实可行
组织有关技术人员会审施工图，进行技术交底，组织技术人员和职工进行业务学习
会审认真，交底清楚
施

工

负

责
负责制定设备、材料质量管理制度，并监督实施
实用
组织审查设备、材料计划
认真及时
负责设备、材料质量验收、入库
验收及时，手续完善
关心职工生活，搞好职工福利，解决职工的后顾之忧
90%职工满意
搞好外事的接洽工作和现场治保工作等
接洽热情周到，治保措施得力，效果明显
质

监

组
全面负责工程质量的监督验收，保证工程质量目标的实现
认真监测、严格把关、保证工程质量
开展质量教育活动
施工准备期办一次施工期间座谈

(续表)
负责人
质　　量　　责　　任
质　　量　　标　　准
质

监

组
编写（质量保证大纲），参与施工组织设计，施工方案技术措施的审查工作，并督促有关部门实施
编写认真、审查严格，督促实施具体
负责工程质量的检测验收工作
以设计为标准，以规范为依据，对不符合要求的坚决返工
独立行使质量否决权
不允许出现质量事故
技

术

组
在总工程师领导下，主管工程的技术管理工作，协助有关部门抓好工程质量管理
坚持质量第一，坚持数据说话，大胆管理，认真负责
熟悉图纸，了解设计意图和技术要求，开工前向施工队进行技术交底
介绍详尽
负责组织施工队进行技术攻关
结合工程实际，为工程服务
贯彻执行有关规程、规范、把好技术关
不出偏差
协助有关部门对质量事故进行调查、分析、确定等级，并提出处理意见
办理及时、认真，实事求是，意见妥当
负责资料收集，整理技术文件，编写竣工报告
及时、准确、齐全、整洁、保管妥善
材

料

组
负责工程材料、设备的采购供应工作
积极主动、按时、保质保量完成
保证按施工计划提供所需材料
及时，品种符合质量和设计要求
建立健全材料、设备进出帐目，实行统一管理，分级负责
严格认真，分工明确，帐物相符
励行节约，降低消耗，严肃财经纪律，执行购供制度
了解市场，遵纪守法
财
务
组
建立健全财务制度，做到专款专用
保证工程用款
搞好成本核算，建立服务台帐
定期公布核算情况
事
务
组
安排好基地服务设施，创造良好的生造环境
90%职工满意
搞好食堂管理，提高服务质量
服务周到，花样多，费用少，卫生清洁
关心职工健康，建立医疗卫生保障系统
职工少生病，出勤率高
计划供应好各种办公用品
有计划、有手续、有登记
3、实行内外二级质量监理责任制，在实行工序管理的基础上，对主要工序施工质量进行检查、审定、签证负责，使工程全过程始终受控，以保证工程施工质量。
4、在施工操作过程中，坚持做到五不准，五不放过。
五不准：①孔位不准，不准开挖
②孔深未达设计持力层不准终孔
③孔底有沉渣不准灌注砼
④钢筋笼质量不合格不准入孔
⑤进场材料不合要求不准使用
五不放过：①成孔质量未经检测不放过
②钢筋笼吊安位置不准确不放过
③灌注器械不可靠不放过
④混凝土质量不合要求不放过
⑤单桩技术资料未经检查签证不放过

八、施工进度及工期保证措施
（一）施工进度计划
根据施工地层及本工程具体情况，由15组以上人员挖掘，可以保证在 日历天内完成施工任务。
（二）工程进度保证措施
为保证本工程保质按期完成，施工过程中我们将采取以下措施：
1、做到组织和人员落实：组织一支强有力的有丰富施工经验的项目施工领导班子，加强管理，统一协调。在科学合理安排施工的基础上，发挥我公司艰苦创业的精神，集中管理，统一调度，最大限度地满足本工程施工的技术、管理及现场施工人员的施工。在规定的时间内组织到位，抢时间，争速度，争取提前实现进度目标。
2、做到设备落实：工程需要的设备，在规定时间内到位，并定期做好机械设备的维修保养，备足配件。尽量避免因设备原因造成窝工，延误工期。
3、做到措施落实：编制切实可行的施工组织设计， 明确进度目标，实行科学管理，抓住重点以推动全面。通过合理的安排，各道工序衔接紧密，缩短工序间的等待时间，各工序施工形成流水作业、平行作业和交叉作业，最大限度地加快施工进度。施工现场专人组织调度，尽量减少施工干扰，提高劳动生产率，使各项工作都在规范有序的状态下进行，并及时组织如开调度会、协调会，随时检查进度的执行情况，发现问题要及时采取措施，集中集体的智慧，及时解决施工中出现的各种问题，保证各施工项目达到控制的进度目标。
4、做到物质落实：对工程中使用的各种材料要预先落实到位。 要有计划地组织材料物资到位，确保不因材料物资问题贻误工程进度。
5、做到责任落实：实行项目目标管理和分工负责的管理方法， 制定责任目标，落实经济责任制，定期对工期、质量、安全等责任项目进行考核，激励和约束相结合，对于责任人重奖重罚，最大限度地调动施工人员的工作积极性，加强施工人员的思想政治教育，增强施工人员的事业心和工作责任心，团结一致，努力使本工程的施工早日完成。
6、做到各项工作落实：施工安排强调先紧后松，加强质量意识，杜绝因质量问题造成工程返工，以加快施工进度。
九、冬雨季施工保证措施
1、雨季施工时，加强与当地气象部门联系，同时做好暴雨期间的排水工作。
2、在场地周边开挖排水沟、集水井，防止作业面浸泡水中，同时准备好水泵，以便抽排流入孔中的雨水、渗水。
3、浇注砼前，应先了解天气情况，尽量避开大雨和大雪天气浇注混凝土。
4、如果在冬季气温出现摄氏5。以下时，尽量不要进行砼的浇注，如确要浇注完成，应要求在商品砼中掺抗冻剂，以保证砼的质量。

工程建设百年大计，质量第一，公司全体职工将以此为宗旨，作为我们在工程施工中的最高目标。
