冬季施工方案A.doc

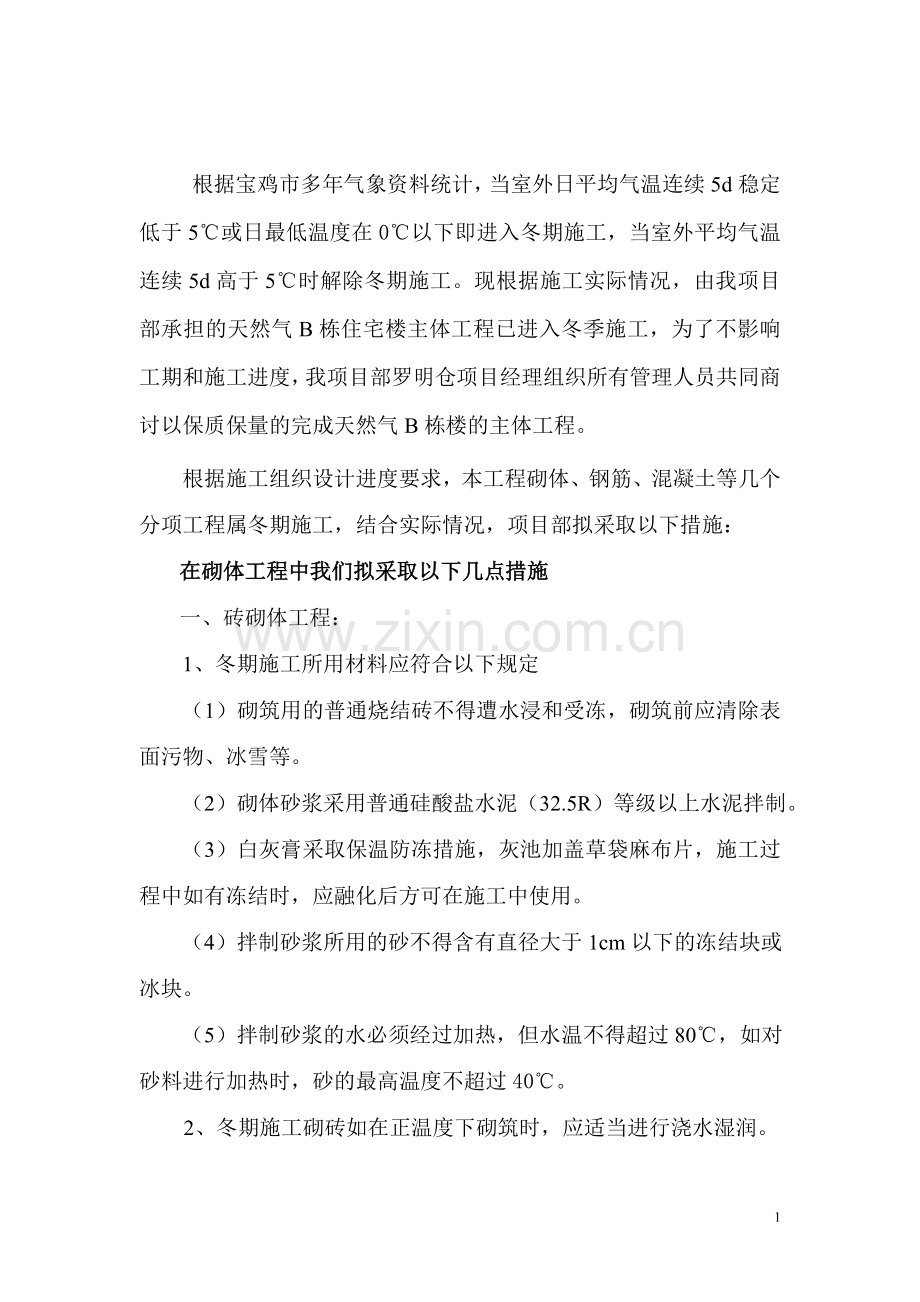

田丰.高新国际文化社区2426 住宅楼冬期施工方案编制： 审核： 陕西凯盛建筑工程有限公司第九分公司二00七年十一月十日根据宝鸡市多年气象资料统计，当室外日平均气温连续5d稳定低于5或日最低温度在0以下即进入冬期施工，当室外平均气温连续5d高于5时解除冬期施工。现根据施工实际情况，由我项目部承担的天然气B栋住宅楼主体工程已进入冬季施工，为了不影响工期和施工进度，我项目部罗明仓项目经理组织所有管理人员共同商讨以保质保量的完成天然气B栋楼的主体工程。根据施工组织设计进度要求，本工程砌体、钢筋、混凝土等几个分项工程属冬期施工，结合实际情况，项目部拟采取以下措施：在砌体工程中我们拟采取以下几点措施一、砖砌体工程：1、冬期施工所用材料应符合以下规定（1）砌筑用的普通烧结砖不得遭水浸和受冻，砌筑前应清除表面污物、冰雪等。 （2）砌体砂浆采用普通硅酸盐水泥（32.5R）等级以上水泥拌制。 （3）白灰膏采取保温防冻措施，灰池加盖草袋麻布片，施工过程中如有冻结时，应融化后方可在施工中使用。 （4）拌制砂浆所用的砂不得含有直径大于1cm以下的冻结块或冰块。 （5）拌制砂浆的水必须经过加热，但水温不得超过80，如对砂料进行加热时，砂的最高温度不超过40。2、冬期施工砌砖如在正温度下砌筑时，应适当进行浇水湿润。3、冬期施工的砖砌体，应按“三一”砌砖法施工，灰缝不应大于1cm 。 3、冬期施工中，每日砌砖后，应及时在砌筑表面进行保温性覆盖。我项目部采用的是加盖草帘和麻布片遮盖，在麻布片下又加盖塑料布以保温防冻。砌筑表面不得留有砂浆。若继续砌筑前，应扫净砌筑表面。4、本工程冬期砌筑采用外加氯盐拌制砂浆。（1）氯盐外加剂掺量为用水含量的3%。（2）砌筑时砂浆温度不应低于5。（3）氯盐溶液配设专人配制，且先配制成规定浓度溶液置于专用容器中，然后再按规定加入并经搅拌机均匀搅拌制成适宜的砌体砂浆。（4）砌体时砌体中配制的钢筋，必须预先做好了防腐处理。二、钢筋工程1、钢筋冷拉在负温下进行时温度应不低于-20，级盘条钢筋调直采用冷拉调直，冷拉率不大于10%。2、冷拉后的钢筋逐根进行外观质量检查，其表面不得有裂纹和局部颈缩。3、钢筋采用闪光对焊，采用预热闪光焊施工工艺为闪光预热闪光焊，接头对焊严格采取保温措施，对焊机房生火炉进行保暖，焊件对焊完后应即运转在保温槽内用蛭石覆盖包裹以防止雨雪冷激焊包，造成质量事故。室外焊接时，最低温度不低于-20，且采用防风雪措施。4、搭接焊时应用两点固定，焊缝厚度不应小于钢筋直径的0.30倍，焊缝宽度不得小于钢筋直径的0.70倍。在施工过程中严防焊缝遭雨雪冷激焊缝。三、混凝土工程我项目部在混凝土的冬季施工中，对原材料的加热、搅拌、运输、浇筑和养护等都必须进行专业的热工计算，并以此进行施工指导。1、水泥选用普通硅酸盐水泥，强度等级为不低于32.5R，所用骨料清洁，基本未含冰雪、冰块及其它易冻裂物质，水灰比不大于0.60。2、冬季施工中混凝土保证受冻前的抗压强度不得低于设计强度等级的30%。且在混凝土中采用复合型抗冻早强剂，搅拌站采取保温取暖措施，设置胸径1.00m的火炉加温，另专设小型锅炉对施工用水进行加温，保证混凝土出机温度不低于15度。并提前设专人搭设好热水炉灶。混凝土的外加剂的掺量由市质监站试验室统一配制，施工过程由专人负责此项工作。3、在混凝土浇筑前，根据以往多年的气温进行热工计算，根据结果对原材料进行加热。首先加热水，当加热水仍不能满足要求时，再对骨料进行加热，水的最高温度不能超过80。搅拌前，应用热水进行冲洗搅拌机，严格控制水灰比，由骨料带入的水分及防冻剂溶液中的水分均从拌合水中扣除。适当延长混凝土的搅拌时间，拌制混凝土最短时间不能小于2.5分钟（取常温下搅拌时间的1.50倍）。拌制的混凝土出机温度应控制在1520，保持混凝土的入模温度不能低于10。4、我项目部在混凝土浇筑前，清除模板和钢筋上的冰雪及污垢。运输和浇筑混凝土用的车辆有充分的保温措施（如加盖麻布），混凝土入模时专人进行测温并记录入册。5、在施工过程中对装配式结构的接头必须做到：浇筑随承受内力接头的混凝土或砂浆，先将结合处的表面加热到正温，浇筑后的接头混凝土或砂浆在适宜的温度条件下进行养护至设计强度要求，（其强度应达到设计强度标准的75%）。6、混凝土的养护，我项目部拟采用暖棚法养护混凝土，保证棚内温度大于5，保持混凝土表面湿润，当混凝土与外界温度差过大时，对拆除的混凝土构件采取覆盖塑料薄膜和麻布进行缓慢降温。7、每浇筑完一个施工段，我项目部采取在新浇筑的混凝土表面铺一层塑料薄膜和麻袋片保温，再覆盖草袋等保温材料；在此保温基础上我项目部还采取在新浇筑的砼立面四周用塑料彩条布遮护防寒，严防梁、板、柱等混凝土构件受冻，且在浇筑的现浇板上置放若干个胸径在1m左右的大火炉以增加室内温度，并设置专人看护，专人测温，以加快浇筑的混凝土凝固。在混凝土构造柱周围采取是用塑料布、麻布片包围保温，进行构造柱的混凝土保温。8、因我项目部在混凝土冬期施工中掺入防冻剂，因此在负温度下养护时严禁浇水，混凝土外露表面必须进行覆盖保温。混凝土初期养护温度，不能低于防冻剂的规定温度达到到规定温度时，采取保温措施。9、重要结构混凝土构件要严格控制折模的时间。模板拆除后立即用草帘包裹保温，同时保证混凝土在初凝期间不受冻，正常保温。10、冬期施工期间，我项目部对工程所用材料妥善保存，水泥采取防潮保温防止结块措施，砂、石骨料露天堆放时，上面覆盖彩条布，保持骨料洁净，使混凝土骨料中基本不含有冰雪等冰物及易裂的矿物质。项目部对于冬期施工格外重视，成立了以项目经理罗明仓为组长，以卢忠虎施工员为副组长的质量检查小组，定期对砖砌体工程、钢筋工程、混凝土工程进行抽检，检查外加剂的掺量，测量水和外加剂溶液以及骨料的加热温度和加入搅拌机时的温度，测量混凝土、砂浆自搅拌机中卸出时和浇筑、砌体时的温度，测量钢筋焊接质量，并形成文件对各班组进行交底，每一工作班组每天必须至少测量检查四次，由质监员赵永科负责现场记录。在混凝土强度末达到3.5N/mm2以前每2小时测定一次养护温度，以后每6小时进行测定一次。全部测温时对所测点均编号记录，且绘制测温点布置图，测量混凝土温度时测温表应采取适当的措施；测温表留置在测温点的时间应大于3分钟。按冬季配合比施工，建立冬季混凝土浇筑台帐，并每班做混凝土试块二组，现场养护一组（同条件养护），标准养护一组。与结构构件同条件养护的受冻混凝土试块，由我项目部报市质监站，由质监站报批试压时间。冬期施工过程中，所有各项测量及检验结果，均填写 “混凝土工程施工记录”和“冬期混凝土施工日报”。附冬期施工热工计算书：1、混凝土拌合物的温度公式：T0=0.90（mceTce+msaTsa+mgTg）+4.2Tw（mw-samsa-gsg）+c1（sa msaTsa+gmgTg）-c2（samsa+gsg）4.2 mw +0.9（mce+msa+mg）式中：T0=混凝土拌合物的温度（）mw、mce、msa、mg：水、水泥、砂、石的用量（kg）Tw 、Tce、Tsa、Tg：水、水泥、砂、石的温度（）sa 、g：砂石的含水率（%）c1、c2：水的比热容（KJ/kgK）及溶解热（KJ/kg）当骨料温度0时，c1=4.20，c2=0；当骨料温度0时，c1=2.10，c2=335。 2、混凝土拌合物的出机温度公式： T1=T0-0.16（T0+Ti）式中：T1：混凝土拌合物的出机温度（） Ti：搅拌机棚内温度（） 3、混凝土拌合物经运输至成型完成时温度公式： T2=T1-（tt+0.032n）（T1-Ta） 式中：T2：混凝土拌合物经运输至成型完成时的温度（） tt：混凝土自运输至浇筑成型完成的时间（h） n：混凝土转运次数 Ta：运输时的环境气温（） ：温度损失系数（h-1） 当用混凝土搅拌输送车时， = 0.25； 当用手推车时， = 0. 50。 4、考虑模板和钢筋吸热影响，混凝土成型完成时的温度公式： T3=（ccmc T2+ cf mf Tf+ cs ms Ts）（ccmc + cf mf+ cs ms）式中：T3：考虑模板和钢筋吸热影响，混凝土成型完成时的温度（） cc、cf 、 cs ：混凝土、模板材料、钢筋的比热容 （KJ/kgK） mc ：每立方米混凝土的重量 mf 、ms ：与每立方米混凝土相接触的模板、钢筋的重量 Tf 、Ts ：模板、钢筋的的温度，未预热者可采用当时环境气温。附冬期施工混凝土日报：单位工程名称： 年 月 日时：分天气情况积雪(mm)风向风速(m/s)气温最高最低干球湿球时：分原材料温度（）混凝土温度养护条件水泥水砂石其它出机入模结构部位混凝土数量m3养护方法备注冬期施工材料配置表材料名称材料规格材料用途材料数量备注采暖炉0.5T加热2个煤有、无烟煤加热、取暖15T大火炉胸径1m加热、取暖20个草莲加厚加宽覆盖饱暖800m2塑料薄膜0.1mm覆盖800m2温度计测温3个湿度计测湿度2个防冻剂KRT防冻、减水10T减水剂减水100kg 扶风县建筑总公司第九项目部 二00五年十一月十五日下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 13
