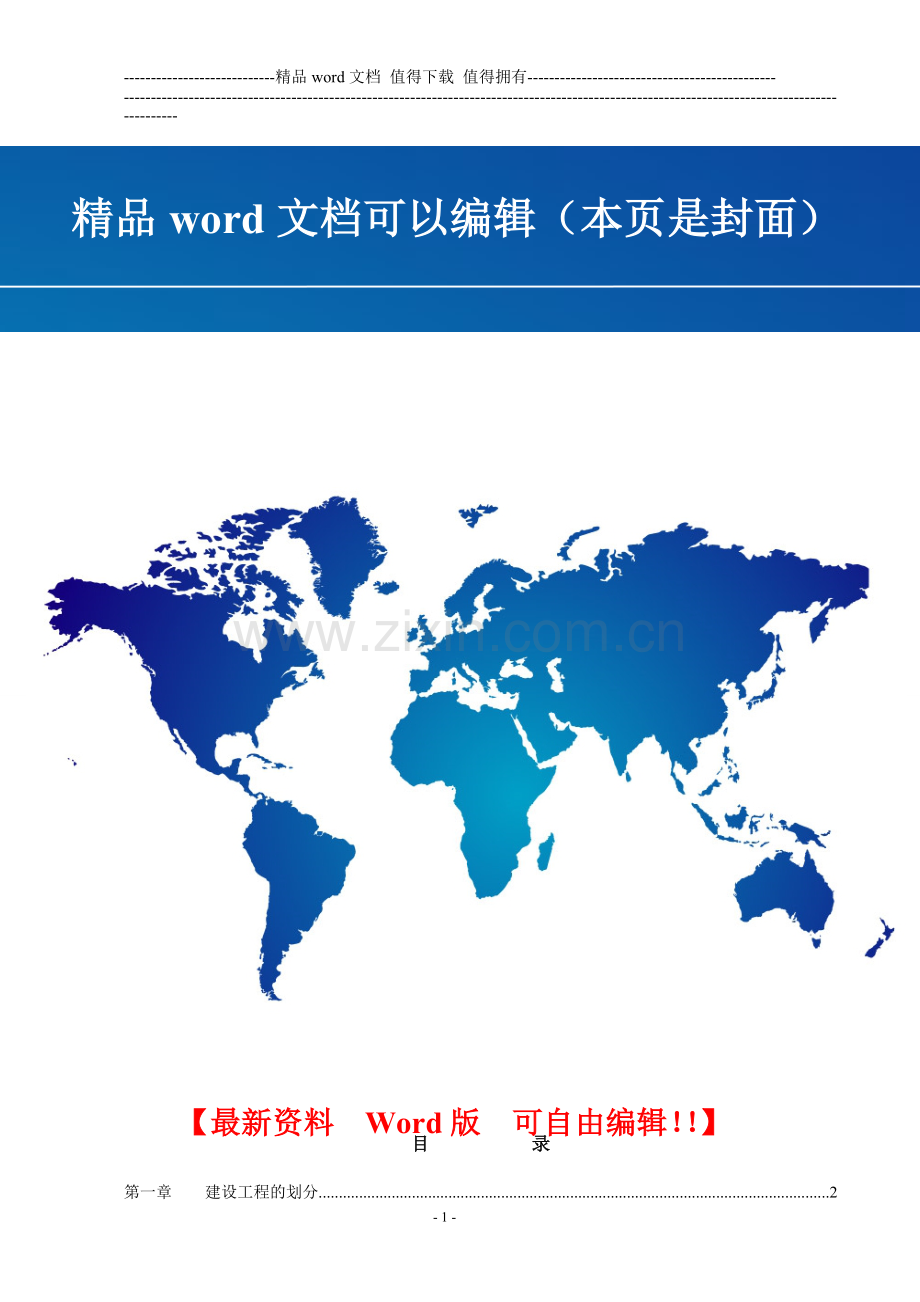

民用建筑机电工程施工技术管理.doc_第1页
第1页 / 共53页

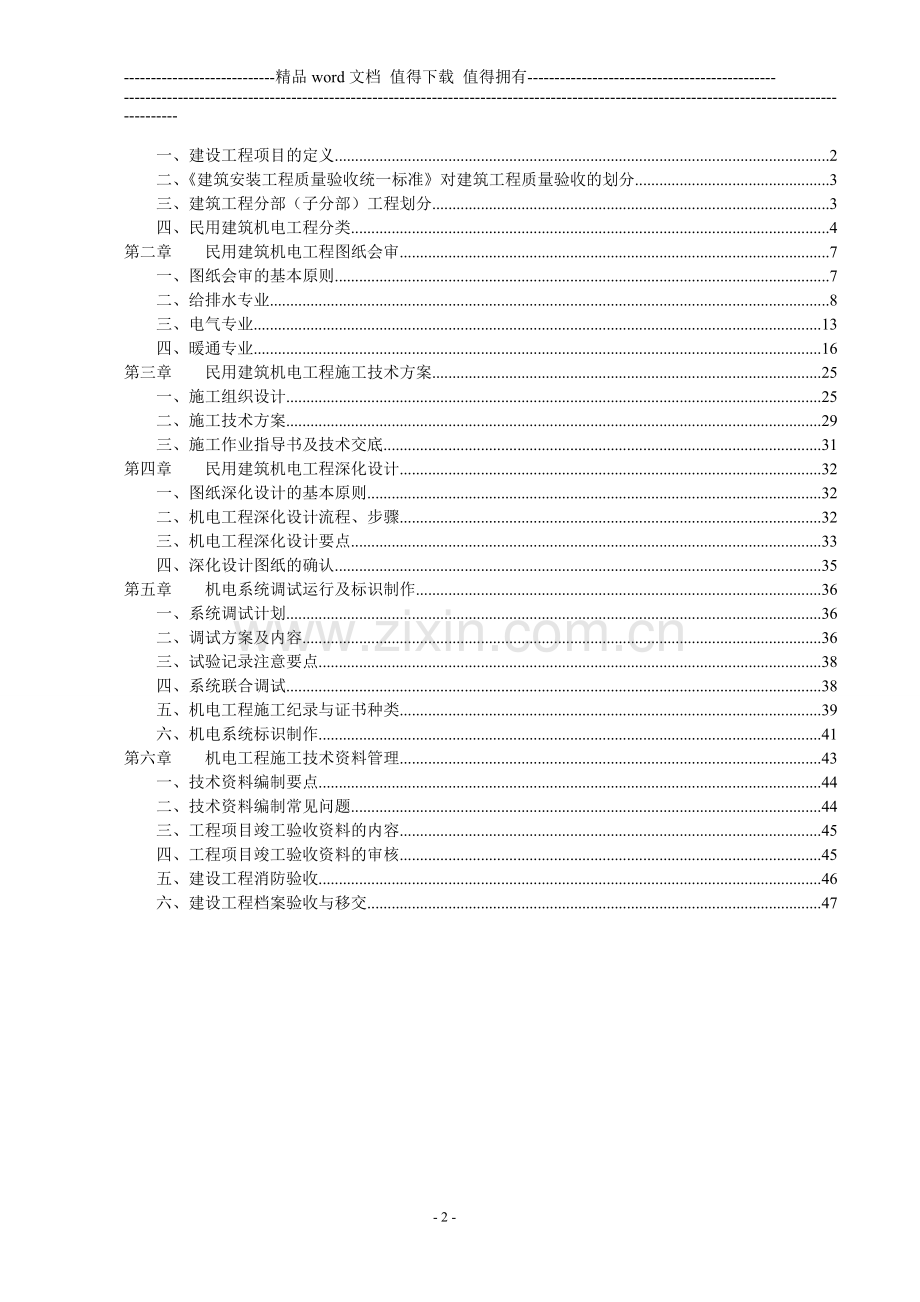

民用建筑机电工程施工技术管理.doc_第2页
第2页 / 共53页
民用建筑机电工程施工技术管理.doc_第3页
第3页 / 共53页
民用建筑机电工程施工技术管理.doc_第4页
第4页 / 共53页
民用建筑机电工程施工技术管理.doc_第5页
第5页 / 共53页
点击查看更多>>
资源描述

1、-精品word文档 值得下载 值得拥有-精品word文档可以编辑(本页是封面)【最新资料 Word版 可自由编辑!】目 录第一章 建设工程的划分2一、建设工程项目的定义2二、建筑安装工程质量验收统一标准对建筑工程质量验收的划分3三、建筑工程分部(子分部)工程划分3四、民用建筑机电工程分类4第二章 民用建筑机电工程图纸会审7一、图纸会审的基本原则7二、给排水专业8三、电气专业13四、暖通专业16第三章 民用建筑机电工程施工技术方案25一、施工组织设计25二、施工技术方案29三、施工作业指导书及技术交底31第四章 民用建筑机电工程深化设计32一、图纸深化设计的基本原则32二、机电工程深化设计流程、

2、步骤32三、机电工程深化设计要点33四、深化设计图纸的确认35第五章 机电系统调试运行及标识制作36一、系统调试计划36二、调试方案及内容36三、试验记录注意要点38四、系统联合调试38五、机电工程施工纪录与证书种类39六、机电系统标识制作41第六章 机电工程施工技术资料管理43一、技术资料编制要点44二、技术资料编制常见问题44三、工程项目竣工验收资料的内容45四、工程项目竣工验收资料的审核45五、建设工程消防验收46六、建设工程档案验收与移交47第一章 建设工程的划分建筑工程是指为新建、改建或扩建房屋建筑物和附属构筑物设施所进行的规划、勘察、设计和施工、竣工等各项技术工作和完成的工程实体。

3、建筑机电工程是建筑工程的心脏和血管,承担着极其重要的功能。 通常一个单项工程由建筑工程的六个分部工程和建筑设备安装的四个分部工程组成(但具体的单项工程中不一定都包括)。六个建筑工程为地基与基础工程、主体工程、地面与楼面工程、门窗工程、装饰工程和屋面工程。四个建筑设备安装工程为水暖卫生与煤气工程、建筑电气安装工程、通风与空调工程以及电梯安装工程。一、建设工程项目的定义1.建设项目 指在一个总体范围内,由一个或几个单项工程组成,经济上实行独立核算,行政上实行统一管理,并具有法人资格的建设单位。例:一所学校、一个工厂等。2.单项工程: 单项工程具有独立的设计文件,竣工后可以独立发挥生产能力或工程效益

4、的工程,并构成建设工程项目的组成部分。也有称作为工程项目。如工厂中的生产车间、办公楼、住宅;学校中的教学楼、食堂、宿舍;良种繁育基地建设项目中的实验室、种子加工车间、晒场,良种种植田间工程等;畜牧养殖项目中的饲料加工车间、畜禽养殖场、屠宰加工车间等,它是基建项目的组成部分。 单项工程从施工的角度看是一个独立的系统,能够独立组织施工,在工程项目总体施工部署和管理目标的指导下,形成自身的项目管理方案和目标,依照其投资和质量要求,如期建成并交付使用。3.单位工程是指具有单独设计和独立施工条件,但竣工后不能独立发挥生产能力或效益的工程,它是单项工程的组成部分。如生产车间这个单项工程是由厂房建筑工程和机

5、械设备安装工程等单位工程所组成。建筑工程还可以细分为一般土建工程、水暖卫工程、电器照明工程和工业管道工程等单位工程。单位工程是指具备独立施工条件并能形成独立使用功能的建筑物及构筑物。从施工的角度看,单位工程就是一个独立的交工系统,有自身的项目管理方案和目标,按业主的投资及质量要求下,如期建成交付生产和使用。4.分部工程分部工程是单位工程的组成部分,是建筑工程和安装工程的各个组成部分,按建筑工程的主要部位、设备种类和型号、使用材料的不同划分。如土方工程、地基与基础工程、砌体工程、地面工程、装饰工程,管道工程、通风工程,通用设备安装工程、容器工程、自动化仪表安装工程、工业炉砌筑工程等。5. 分项工

6、程分项工程是指分部工程的组成部分,是施工图预算中最基本的计算单位。分项工程是计算工、料及资金消耗的最基本的构造要素。它是按照不同的施工方法、不同材料的不同规格等,将分部工程进一步划分的。例如,钢筋混凝土分部工程,可分为捣制和预制两种分项工程;预制楼板工程,可分为乎板、空心板、槽型板等分项工程;砖墙分部工程,可分为眠墙(实心墙)、空心墙、内墙、外墙、一砖厚墙,一砖半厚墙等分项工程。6.单位工程和单项工程的区别两者的区别主要是看它竣工后能否独立地发挥整体效益或生产能力。与单项工程不同的是,单位工程竣工后不能独立发挥其生产能力或价值。7.分部工程与分项工程区别 对于分部应该是建筑物的一部分,应该是某

7、一项专业的设备,对于分项工程是最小的,再也分不下去的。比如:混凝土程是最小的,是分项工程,那么若干个分项的工程合在一起就形成一个分部工程,分部工程合在一起就形成一个单位的工程,单位工程合在一起就形成一个单项工程。一个单项工程或几个单项合在一起构成一个建设的项目。二、建筑安装工程质量验收统一标准对建筑工程质量验收的划分1.单位工程是指:具备独立施工条件并能形成独立使用功能的建筑物及构筑物;2.子单位工程是指:建筑规模较大的单位工程,可将其能形成独立使用功能的部分为一个子单位工程;3.分部工程是指:按专业性质、建筑部位确定的;4.子分部工程是指:当分部工程较大或较复杂时,可按材料种类、施工特点、施

8、工程序、专业系统及类别等划分为若干子分部工程。5.分项工程是指:按主要工种、材料、施工工艺、设备类别等进行划分;6.检验批是指:根据施工及质量控制和专业验收需要按楼层、施工段、变形缝等进行划分。 7.单项工程是指:建筑法和招投标法中对于按专业性质单项分包给定的。三、建筑工程分部(子分部)工程划分1.分部工程:(1)地基与基础工程:(2)主体结构工程:(3)建筑装饰装修工程:(4)建筑屋面工程:(5)建筑给水、排水及采暖工程:(6)建筑电气工程:(7)智能建筑工程:(8)通风与空调工程:(9)电梯工程:2.子分部工程:(1)地基与基础工程:无支护土方 、有支护土方、地基及基础处理 、桩基 、地下

9、防水、 混凝土基础、砌体基础、劲钢(管)混凝土、钢结构(2)主体结构工程:混凝土劲钢(管)结构、混凝土结构、砌体结构、钢结构、木结构、网架和索膜结构(3)建筑装饰装修工程:地面、抹灰、门窗、吊顶、轻质隔墙、饰面板(砖)、幕墙、涂饰、裱糊与软包、细部(4)建筑屋面工程:卷材防水屋面、涂膜防水屋面、刚性防水屋面、瓦屋面、隔热屋面(5)、建筑给水、排水及采暖工程:室内给水系统、室内排水系统、室内热水供应系统、 卫生器具安装、室内采暖系统、室外给水管网、室外排水管网、室外供热管网、建筑中水系统及游泳池系统、供热锅炉及辅助设备安装、自动喷水灭火系统、气体灭火系统、泡沫灭火系统、固定水炮灭火系统(6)、建

10、筑电气工程:室外电气、变配电室、供电干线、电气动力、电气照明安装、备用和不间断电源安装、防雷及接地安装(7)、智能建筑工程:通信网络系统、办公自动化系统、建筑设备监控系统、火灾报警及消防联动系统、安全防范系统、综合布线系统、智能化集成系统、电源与接地、环境工程、 住宅(小区)智能化系统(8)、通风与空调工程:送排风系统、防排烟系统、除尘系统、空调风系统、净化空调系统、制冷设备系统、空调水系统(9)、电梯工程:电力驱动的拽引或强制式电梯安装、液压电梯安装、自动扶梯、自动人行道安装四、民用建筑机电工程分类(一)给水工程1.室外给水系统的分类(1)以地面水为水源的给水系统(2)以地下水为水源的给水系

11、统2.室外给水系统形式:直流给水系统、循环给水系统、循序给水系统3.室内给水系统分类:生活、生产、消防4.室内给水系统组成:引入管、水表、管路、给水附件、升压贮水设备、室内消防设备5.室内给水系统压力组成:HH1+H2+H3+H4 H1引入管与最不利环路、最不利点的标高差 H2沿程和局部阻力 H3水表阻力 H4出水水头(采暖循环泵只克服沿程和局部阻力,扬程35-40m)6.室内给水方式(1)简单给水方式(2)设置水箱给水方式(3)设置水泵给水方式(4)设置水池、水泵、水箱给水方式(5)分区给水方式(6)气压给水方式(7)变频给水方式7.室内给水系统管路图式:上分、中分、下分8.室内给水敷设方式

12、:明装、安装(注:埋墙的镀锌钢管应做防腐)(二)排水工程1.污水及分类:生活、生产、雨雪水2.排水体制:合流、分流3.排水系统组成:室外、室内(三)供暖工程1.供暖系统分类(1)按使用热媒不同:热水、蒸汽、热风(2)按循环动力分:机械、自然(3)按供回水方式分:单管、双管(4)按供暖范围分:局部、集中、区域2.热水供暖系统的基本形式(1)上供下回双管(2)下供上回双管(3)垂直单管:顺序式、跨越式、可调节顺序式、倒流式(4)单一双管系统(5)水平单管系统(6)分区供暖(7)同程、异程3.供暖系统主要设备(1)膨胀水箱:(循含泵吸入口)定压、排气、容纳膨胀水、信号作用(2)集气罐(3)伸缩器:(

13、高层使用)波纹伸缩器、套筒伸缩器、自然胀力伸缩器(四)通风与空调1.空调分类(1)按空气处理设备的设置分: 集中系统:空调机组直接供给各个房间 半集中系统:水冷机组新风机组风机盘管 全分散系统:水冷机组风机盘管(2)按负担室内负荷所用的介质种类分:全空气系统、全水系统、空气-水系统、冷剂系统(3)根据集中式空调处理空气来源分:封闭式、直流式、混合式(4)根据分部分:空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔2.主要设备;空调机组、新风机组、风机盘管3.通风系统:(1)送排风系统:人防、地下室、车库(钢板、玻璃钢)(2)防排烟系统(钢板、玻璃钢、结构风道)(3)除尘系统

14、(五)锅炉分类1.按用途分:工业、供暖、电站、机车2.按提供载热介质分:蒸汽、热水3.按结构分:火管、水管、水火管混合4.按燃料分:燃煤、燃油、燃气5.按燃烧方式分:手烧和机械6.按整装方式分:快装、组装、散装第二章 民用建筑机电工程图纸会审图纸会审是施工准备阶段的一项重要技术工作,各专业技术人员在接到施工图纸后,应认真学习图纸,熟悉图纸的内容,弄清设计意图,然后思考图纸内容是否满足相关规范规定,有否违反工程建设标准强制性条文,而且要充分利用过往的工程施工经验(教训)指导新工程的图审避免犯同类错误,只有在施工前图纸会审中尽量发现问题,减少图纸的差错,将图纸中的质量隐患消灭在萌芽中,才能利于推进

15、工程进度,提高工程质量、降低工程建设资金。施工图会审是一项极为细致的技术工作,其综合性很强。要审核好图纸,除了审图者认真看图外还与审图者自身素质有关。审图者的综合素质包括对设计图看图能力;对相关设计、施工规范的理解和认识;对施工工艺和施工方法现场经验的积累;对建筑、结构的认识;对各个专业的认识;对建筑设备的交叉施工及各种管道综合布置避让的处理。我们平时在工程实践中要不断提高上述知识和技能才能提高审图水平,从而更多预见性地解决施工图中存在的问题来确保工程质量。一、 图纸会审的基本原则1.根据合同文件中明确的合同范围,对合同图纸进行审核,对图纸中标注不明确或平面图与系统图及图纸说明中有出入的部分。

16、常见的问题包括管道规格平面图与系统图不符、排气阀等规格不明确、管道连接方式不明确、设备参数不详、电动调节阀执行器形式不明确、预埋接地钢板尺寸不明确、电梯井内照明布置不明确等等。2. 设计是否符合国家有关标准规范,特别是有否违反工程建设标准强制性条文(房屋建筑部分),(以下简称强条)。强条涉及的内容包括工程质量、安全、卫生及环境保护等方面,执行强条对保证和提高工程质量、安全都起到了根本性作用。3.设计采用的设计标准、施工验收规范是否正确,是否为现行有效版本(若没有及时更新最新有效版本有可能影响日后的竣工验收)4.图纸资料是否齐全,能否满足施工需要。设计人员往往由于设计时间紧或业主未能及时提供有关

17、资料导致设计文件不完整,设计深度不满足要求的情况时有发生。5.几个设计单位共同设计的图纸相互间有无矛盾,专业图纸之间,平、立、剖面图之间有无矛盾。6.设计是否合理,有无遗漏,图纸中的标注有无错误,有关部位、标高、坡度、坐标位置是否正确,材料名称、规格型号、数量是否正确完整。7.工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾,布置是否合理,必要时应画出综合管线布置大样图来进行合理布置。8.设备房(如泵房、配电房、空调机房)或井道(强弱电井、管道井)的空间是否足够安装设备或管线,或者安装设备或管线后的维护空间又是否足够。对于机电专业来说,这些设备房及井道的空间一定要在审图时进行

18、放样,商业楼宇对于空间是寸金尺土,有时会尽量压缩这些设备房或管道井的尺寸,如果放样后确实未能满足施工安装或日后维护保养的要求则需提前要求建筑专业增大这些房间及井道的尺寸,否则结构完成后将难以修改。二、给排水专业1.给排水平面图:(1)水泵房空间是否足够安装及检修(如前所述可放样检查),生活给水泵房的位置是否避开了有防振或有安静要求的房间。水泵机组,吸、压水管支架及机房墙体顶板是否采取了隔振或消声措施。(2)给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。(3)厕所、盥洗室是否布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。(4)地下污水泵井是否设置

19、密封井盖和通气管。(5)管道的布置、敷设是否满足规范要求。(6)生活饮用水池、箱是否采取独立结构(不得利用建筑物的本体结构作为水池、箱的壁板、底板及顶盖,现多数采用成品不锈钢箱可解决此问题)。2.水消防平面图:(1)建筑物内不同用房或公共场所灭火设施的选择是否恰当,有无遗漏的地方。(2)消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。(3)需要水幕分区或配合防火卷帘分区处是否按规范要求设置了相应的水幕设施。(4)消防电梯是否设置了排水设施。3.总平面图:(1)消防专用或生活共用的室外给水管是否按规范要求连成环状管网,室外消火栓、水泵接合器的布置是否符合规范的要求。(2)入市政污、雨水管接

20、合井的管径、标高是否合适。(3)化粪池、污水池等与埋地生活用水储水池的距离是否不小于10m,若不满足时是否采取了防止污染生活用水储水池水质的有效措施。4.给水、消防系统图(1)水管道的连接是否存在回流污染问题。(2)水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施。(3)消防水池和屋顶消防水箱的储水容积是否符合规定,当消防、生活合用水池、水箱时,有无保证消防水量不被动用的措施。(4)室内消火栓管网是否按规范要求连成环状.环状管网的引入管是否不少于两根。(5)屋顶是否设置试验用消火栓,自动喷水灭火系统各层末端是否设有终端放水试验装置。5.排水系统图(1)排水系统是否采用

21、了雨、污分流;雨水斗及其布置是否符合要求。(2)污水立管底部的排水横管的连接是否满足规范要求,首层卫生间有否采取单独出户的措施。(3)水管是否按规范要求设置透气管及检查口、清扫口。6.给排水专业识图基础知识(1)设计规范要求,暖气支管不得小于DN20。(2)保温常规做法一般吊顶里的管道均需保温。管井里除消防、喷洒管道管道外均做保温。 给水:防结露保温。暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。 热水:保温 消防:不保温 冷冻水:连阀门都需保温 冷却水:按设计要求,未要求可以不作。 排水:暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。(3) 镀锌钢管连接方式:DN100

22、丝接,DN100可焊接(需防腐),可法兰焊接(需二次镀锌),少量可丝扣法兰连接。(4)管道外皮距墙距离为25-50mm。(5)采暖干管接立管时,当立管直线管段15m时采用3个90。弯头。(6)施工时,排水管宁高勿低,地漏宁低勿高。(7)标高规定:室内管道一般为管中,室外管道排水为管内底,给水为管顶。(8)暖气片中应与窗同轴。(9)闸阀:开关作用,阻力系数0.5;截止阀:调节开关作用,阻力系数19。(10)补偿器分为:自然补偿,方型胀力,弯头,波纹补偿器,套筒补偿器,球型胀力,角质胀力。(11)集气罐:干管末端,其管径为末端管道直径的4-6倍。膨胀水箱:稳压、排气、容纳膨胀水、信号作用。气压罐:

23、稳压、排气。膨胀水箱共五根管道:膨胀管、循环管、溢水管、排污管、信号管。集气罐安装位置:管道接口距集气罐上端2/3,距下端1/3。(12)按照标准图集,掌握热媒入口情况。(13)PP-R管可以套用铝塑复合管或给水U-PVC管道定额。(14)(A)刚性防水套管:型防水套管,型防水套管,型防水套管型防水套管适用于铸铁管和非金属管;型防水套管适用于钢管;型防水套管适用于钢管预埋,将翼环直接含在钢管上。 (B)柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。若室外水位高采用柔性防水套管,若室外水位低采用刚性防水套管。(

24、15)一般水表管径比管道管径小一号。(16)给水支管上凡是接两个以上供水点,支管均加活接头和法兰。若支管接水表除外。(17) 规定:洗脸盆(洗菜盆)上边缘距地800mm. 水嘴距脸盆上边缘200mm. 拖布池水嘴距拖布池上边缘300mm 座便给水距地250mm 脸盆给水距地450mm 脚踏阀距地150-200mm 挂式小便斗顶边距地(18)立管出地面时必须加阀门和活接头。(19)消火栓:单栓 DN65 规范:栓口向外,不应安装在门轴侧 双栓 DN65或DN50 消火栓箱厚度240mm,栓口中心距地 单栓+自救卷盘 1.1m(20)水表的安装:住宅 :阀门+水表;公共建筑 :阀门+水表+阀门;室

25、外 :阀门+水表+阀门+泄水阀+减震等(21)清扫口:接来两个及两个以上的卫生器具支管上应加清扫口,若有地漏可以不加。立管检查口:最底层和最高层必须设置,每隔一至二层设置。干管长度穿越几个房间每隔8-12m时应加清扫口或检查口。(22)立管变径必须采用大小头,支管可以采用补心,如接水表变径。(23)排水管道弯头三通的选用:横管与立管应采用90度斜三通或四通;横管与横管应采用45度三通或四通;立管与排水干管(如出户管)应用2个45度弯头或半径大于4倍D的90度弯头(24)存水弯:P型蹲便 S型脸盆、小便斗7. 给排水及采暖施工常识知识(1)阀门安装前应作强度性试验,从一批中抽10,若抽取 10合

26、格率为95或99.9均为不合格。强度性试验压力公称压力*1.5;严密性试验压力公称压力*1.1(2)安装在主干管的起切断作用的闭路阀门应逐个作强度性和严密性试验。(3)管道上的冲压弯头外径应弯道外径 普通冲压弯头 焊接钢管 无缝冲压弯头 无缝钢管 焊接钢管DN100公称直径 无缝钢管 100*4.5外径*壁厚 螺旋焊管 D109*4.5外径*壁厚(4)地下室或地下构筑物外墙有管道穿过时应采取防水措施,对于有严格要求的应作柔性防水套管。刚性防水套管:一般设计未要求时采用;柔性防水套管:设计要求部位;地下水位较高构筑物;水池。(5)管道穿越伸缩缝、沉降缝、抗震缝敷设时应采取下列措施:加伸缩节:给水

27、、喷洒加橡胶软接头;冷冻水加不锈钢软接头。(6)支架位置正确,应埋设平整牢固:(a)设备、附件应设吊架、支架、托架;(b)末端、弯头、三通;(c)按规范间距均分排布(注:喷洒末端应作防晃支架)(7)固定支架与管道接触应牢靠严密。(8)滑动支架、滑拖和滑槽应留有3-5m间隙。(9)无热伸缩的管道吊架吊杆应垂直安装,有热伸长管道吊架吊杆应向热膨胀方向反向偏向。(10)固定在建筑构筑物上的管道支吊架不影响结构安全。(11)采暖、给水、热水系统立管管卡的设置: (a)楼层高度5m,每层必须装1个; (b)楼层高度5m,每层不得少于2个; (c)管卡安装高度距地1.5-1.8m,2个管卡匀称; (d)多

28、层建筑给水、排水管径大于25mm时立管可以不加支架,但排水立管最底层应加管墩。 (e)排水铸铁、给水镀锌钢管立管应把支架做成落地卡。(12)有伸缩管道应加套管,采暖、热水、冷冻、冷却、凝结水穿墙、楼板应加套管,给水、消防、喷洒、排水不必要加。(13)给水管道:镀锌钢管DN100螺纹连接,DN100法兰或卡箍连接;给水塑料管和复合管可以采用橡胶圈接口、粘接、热熔、专用管件与法兰;给水铸铁管:水泥粘口或橡胶圈;铜管:专用接头或焊接(13)螺栓拧紧后,突出螺母长度螺杆直径的12,螺纹连接应外露2-3扣。(14)给水立管和装有大于等于3个的配水点支管始端均应安装可拆卸的连接件(如活接头)但若有水表、法

29、兰阀门均不需加。(15)冷热水:上热下冷,左热右冷。(16)防腐处理:埋地排水铸铁管:沥青防腐;埋地钢管(包括镀锌钢管):三级防腐。(17)水箱溢水管和泄水管应设在排水附近但不得与排水管直接连接。(18)立式水泵减震不应采用弹簧减震器。(19)带1个大便器的支管DN100,带1个大便槽的支管DN150,接3个以上卫生器具支管DN75(20)给水管道距地高度:洗脸盆450mm,座便器250mm,浴盆670mm,淋浴器1150mm,蹲便器(手动自闭式)600mm,立式小便器1130mm,挂式小便器1050mm(21)立管检查口每隔一层加一个,最底层和最高层带卫生器具必须加。(22)排水立管和主干管

30、(如入户管)应作通球试验,球直径排水管道直径的2/3。U-PVC排水立管应加伸缩节或三通(带伸缩节)和阻火圈(或防火套管)。伸缩节间距不大于4米。(23)连接2个或2个以上的大便器或3个或3个以上的卫生器具横管应设扫出口。(清通设备)(24)水平管与水平管道,水平管与立管应采用45度三通或45度四通,90度斜三通或90度斜四通。立管与排水管应采用2个45度弯头或曲率半径不小于4倍管径的90度弯头(TY三通)。(25)排水通气管高出屋面300mm,必须大于积雪厚度(非上人屋面)北京规定为600mm。(26)通向室外排水管穿墙或基础必须下反时,应采用45度弯头或三通,并应在垂直管段设扫出口。(27

31、)室内热水分为:全循环、半循环、不循环。热水管道应尽量利用自然补偿热伸缩(弯头、方形胀力)(28)水管道应进行冲洗,罐体不作水压试验只做灌水试验。热水供回水、集水缸、分水缸、热水箱等均应作保温。敞口水箱应作满水试验,密闭水箱应作水压试验。(29)卫生器具安装应采用预埋螺栓或膨胀螺栓固定。卫生器具应作满水试验和通水试验。(30)室内采暖钢管:焊接钢管DN32螺纹连接,DN32焊接;(31)管道坡度:汽水同向热水管道、蒸汽管道和凝结水管道坡度千分之三,不得小于千分之二。汽水逆向流动,热水管道、蒸汽管道坡度大于等于千分之五。散热器支管坡度等于1,坡向应利于排水和泄水。(32)平衡阀和调节阀(系统主干

32、管)都具有方向,具有压力区间。(33)方型补偿器应有整根无缝钢管煨制。(34)散热器支管长度1.5m时应安装管卡。(35)上供下回系统的热水干管变径应顶平偏心连接,蒸汽干管变径应底平偏心连接。(36)高温水(110-130。C)加法兰或法兰阀门。(37)非高温水吊顶里的管道最好不用活接头,而用法兰阀门或丝扣阀门加一对法兰。(38)散热器带足片,14片以下2个腿,14片以上3个腿。20片以上拉条。(39)过滤器:水泵入口处加,较小。(40)除污器,采暖系统整个楼、换热站、锅炉房回水管家除污器,较大。除污器一般须加旁通管。主要清通、易坏设备均应加旁通附件。三、 电气专业1.变、配电室(1)位置布局

33、要合理:变、配电室位置布局要合理考虑单或双面维护、操作通道、维护通道、安全距离、散热通风的需要;甚至还要考虑到梁柱对关键尺寸的影响。(如上所述在审图时进行放样来验证变、配电室的尺寸及布局能否保证安装及维护需求)(2)大样图是否足够施工需要:电缆沟的尺寸及布局、沟内支架及保护线的设置、桥架的引出、开孔及支撑、屏箱与地面结合的细部都应在大样图中表示。(3)变、配电室的通风、散热、空气对流的进出风口,以及安全需要的外开门、门窗防小动物的网、窗户防雨淋等是否满足规范要求。(4)变、配电室上方有否设置厕所、盥洗室,有否管道穿越。此项审查必须连同其他专业图纸一起校对才能发现问题,如某一个工程发现变电室设置

34、在负一层,其上方为首层扶梯位置,但在扶梯坑底设置一排水孔正对变电室(在建筑图中发现此留孔),经过图纸会审更改留孔位置才解决安全隐患。(5)变压器室、高低开关室内的接地干线是否有不少于2处与接地装置引出干线连接。(大多工程的变压器室及高低压开关室内并没设置2个接地引出点,但由于其几间室一般相连,所以将几间室的接地干线互相连通可以满足该规范要求)2.平面图(1)管线走向可否优化,令路径减少。(2)个别线路太长造成电压降太大影响电器设备的启动(如日光灯),可考虑两端供电或加大导线截面。(3)断路器不能替代照明灯具开关,因断路器开关仅作电路的非频繁通断用,否则影响断路器的寿命及可靠性。(4)是否存在有

35、电气设备而没有线路的情况(如有排气扇或风机等而没有管线布置),此情况的发生大多是其它(如暖通)专业与电气专业沟通不好而出现,所以再次强调审图时一定要多个专业图纸互相校对才能容易发现问题。(5)弱电插座与强电插座位置是否合理,比如住宅内的电视插座旁边没有强电插座,这是一种不合理的现象,这也是需要强电图纸要与弱电图纸互相校对。(6)卫生间宜作等电位联结,而有的工程却不作此项。除上述等电位联结外,开关宜设于卫生间外,插座高位安装,并加防溅盒。(7)配电箱与浴室不应共用一个墙体,避免因水分进入配电箱而造成电气事故。3.系统图(1)校核电线电缆的线径是否过大(不经济)或过小(不安全)。(2)电线电缆穿管

36、及桥架的尺寸是否满足规范要求。(3)配电箱、控制箱或母线槽插接箱的系统图有否遗漏。4.电气安装常识(1)开关盒数量=开关数量+插座数量(2)接线盒数量=灯头盒数量+规范规定无弯管路不超过30m;两个接线盒之间有一个弯时,不超过20m;两个接线盒之间有二个弯时,不超过15m;两个接盒之间有三个弯时,不超过8m;暗配管两个接线盒之间不允许出现四个弯(3)接线盒,每个明装配电箱(暗配管)的背后都用一个接线盒(先配管)。一般的配电箱都是接线箱;接线端子箱一般里面只有接线端子,没有元器件,如分支接线箱、等电位接线箱;接地端子板是接地端子箱的一个端子板;LEB是局部等电位连接箱,一般很小,里面的端子板也很

37、小,端子也很少;接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅助联通用的起传导电位的作用,正常时不通过电流断接卡是用在防雷接地上的,一般用在人工接地极的引入线上,主要是为了测接地电阻时把人工接地极与接地网断开,从而方便准确的测出这个人工接地极的接地电阻。(4)电缆头按制作安装材料又可分为热缩式(目前最常用的一种)、干包式和环氧树脂浇注式。现在的70mm2以上电缆普遍采用热缩式,其实就是用到热缩头,一个热缩头在几十元到上百元不等,就是所谓的“手套”形状像手套一样,把电缆外保护层剥开,套上热缩头,然后用喷灯加热,使之附着在电缆头上(压铜鼻子我就不详说了);干包式就是采用高压自粘式胶布和电

38、工胶布缠绕制作电缆头。一般临时用电较多用到。70mm2以下用干包式。(5)电缆头的区别:电力电缆头分为终端头和中间接头,按安装场所分为户内式和户外式,按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类。(a)户内干包式电力电缆头,干包电缆头不装“终端盒”时,称为“简包终端头” ,适用于一般塑料和橡皮绝缘低压电缆。(b)户内浇注式电力电缆终端头,浇注式电缆头主要用于油浸纸绝缘电缆。(c)户内热缩式电力电缆终端头,热缩式电缆头适用于 0.5 10.0kV 的交联聚乙烯电缆和各种电缆。(6)三个电缆头的工艺区别:(a)户内干包式电力电缆头:剥保护层及绝缘层,清洗,包缠绝缘,压连接管及接线端子

39、,安装、接线。(b)户内浇注式电力电缆终端头:锯断,剥切清洗,内屏蔽层处理,包缠绝缘,压扎锁管和接线端子,装终端盒,配料浇注,安装接线。(c)户内热缩式电力电缆终端头:锯断,剥切清洗,内屏蔽层处理,焊接地线,压扎锁管和接线端子,装热缩管,加热成形,安装,接线。(7)电缆头制作经济分析(a)干包,在一些要求不高或者为了省钱的项目上,低压电缆接头使用干包的比较多,由于低压电场可以忽略不记,所以特别是安装公司为了省钱使用干包。高压干包电缆目前国内似乎没人做。(b)热缩,热缩电缆附件相对干包的费用高,但目前在10KV及以下等级使用热缩电缆附件是比较经济的,一般适用于新建工程、施工时不要求防火等普通供电

40、系统(c)浇注电缆附件,基本淘汰,主要使用油浸绝缘电缆上,自从热缩油浸电缆问世以后基本上就淘汰了。(d)冷缩电缆接头,目前正在大力推广的电缆附件,特别适用与石油化工等禁止明火施工的环境,而且减少人了人为的因素,更安全,缺点是价格比较昂贵。四、 暖通专业1.空调机房(1)设备间距太小(检修、清洗或更换管件困难),间距太大(造成建筑面积浪费),对于机房空间大小还是应该用放样来检查是否适合。(2)是否有设通风系统,否则机房内闷热、潮湿,影响操作人员身体健康及设备使用寿命。(3)空调水管有否设在冷水机组或电气控制柜上方(既不便于检修又存在安全隐患)。(4)水过滤器安装在冷冻水和冷却水总管上,清理过滤器

41、时会影响空调系统运行。(可建议将水过滤器安装在每台水泵或冷水机组入口处,逐个清理过滤器,不影响空调系统运行。)(5)空调机房内的减振或消声措施是否足够。2.风系统(1)送风口与回风口或排风口位置相互距离是否太近,如果大部分气流未经过空调区而直接吸入回风口或排风口就造成气流断路,冷量损失。(2)对于房间层高大,室内垂直方向温度梯度大,而空气特性是热空气在上,冷空气在下(可建议在房间半层高处设风管,增加侧风口送风)。(3)送风口材料导热系数高容易导致在南方地区的梅雨季节结露(可建议选用木制等导热系数低的保温风口减少结露机会)。(4)厕所是否设排风,如果没设容易造成臭气外泄。3.水系统(1)并联工作

42、的冷却塔如不设平衡管会造成冷却塔水量不平衡。(2)冷却塔大都只在冷冻机房设开关,但加设现场风机检修控制开关能保证工人在塔内检修时安全。(3)冷凝水管直接接入雨水管、排污管,下大雨或管道堵塞时,污水上返空调机凝结水盘,造成发水事故。(4)冷凝水排放坡度小于百分之一,或根本没有坡度,致使冷凝水外溢。(5)对于自然补偿无法满足要求的超长直管段有否设伸缩设施。(6)膨胀水箱安装高度不够,造成溢水,浪费冷量和水源(建议膨胀水箱应接在水泵吸入侧,且至少要高出水管系统最高点1米)。4.通风空调1.工程中所选用的外购风管,还必须提供相应的产品合格证明文件或进行强度和严密性的验证。2.通风管道规格的验收,风管以

43、外径或外边长为准,风道以内径或内边长为准,非规则椭圆形风管参照矩形风管,并以长径平面边长及短径尺寸为准。3.镀锌钢板及各类含有复合保护层的钢板,应采用咬口连接或铆接,不得采用 影响其保护层防腐性能的焊接连接方法。4.风管的密封应以板材连接的密封为主,可采用密封胶嵌缝和其他方法密封。密封胶性能应符合使用环境的要求,密封面宜设在风管的正压侧。5.风管材质:普通钢板、镀锌钢板、不锈钢板、硬聚氯乙稀、有机玻璃钢、无机玻璃钢(相应的玻璃布层数不少于规范规定,其表面不得出现反卤或严重泛霜)6.防火风管的本体、框架及固定材料、密封材料必须为不燃材料,其耐火等级应符合设计的规定。7.复合材料风管的覆面材料必须

44、为不燃材料。一、通风空调图纸内容图纸名称内容图纸目录列举施工图图纸所有内容,选用的标准图、通用图图例、主要设备表主要设备名称、型号、规格、单位、数量及图例符号施工设计说明1、 工程设计概况和设计依据及暖通空调室内外设计参数2、 冷源、热源情况;热媒、冷媒参数3、 采暖热负荷、耗热量指标、及系统总阻力,散热器型号4、 空调冷热负荷、冷热量指标,系统形式和控制方法5、 通风及排烟系统的风量,系统形式和控制方法6、 使用的材料和附件,系统工作压力和试压要求7、 施工安装要求及注意事项设备材料表使用的主要设备、材料、附件的型号、规格及详细的技术参数采暖平面图1、 散热器位置,注明片数和长度,采暖干管及

45、立管位置、编号2、 管道的阀门、放气、固定支架、伸缩器,入口装置、减压装置、疏水器、管沟及检查人孔位置3、 干管管径及标高通风、空调平面图1、 风管,空调冷热水、冷凝水等管道2、 风管尺寸,标高及风口尺寸,标注水管管径及标高3、 各种设备及风口安装的定位尺寸和编号4、 消音器、调节阀、防火阀等的各种部件位置及风管、风口的气流方向通风、空调剖面图1、 风管、水管、风口、设备等与建筑梁、板及地面的尺寸关系2、 风管、风口、水管的尺寸和标高,气流方向及详图索引编号通风机房平面图1、 通风、空调、制冷设备(如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等)的轮廓位置及编号,注明设备和基础距离墙或轴线的尺寸2、 连接设备的风管,水管位置及走向;注明尺寸、管径、标高3、 标注机房内所有设备、管道附件(各种仪表、阀门、柔性短管、过滤器等)的位置空调机房平面图制冷机房平面图通风机房平面图对应于机房平面的设备、设备基础、管道和附件的竖向位
