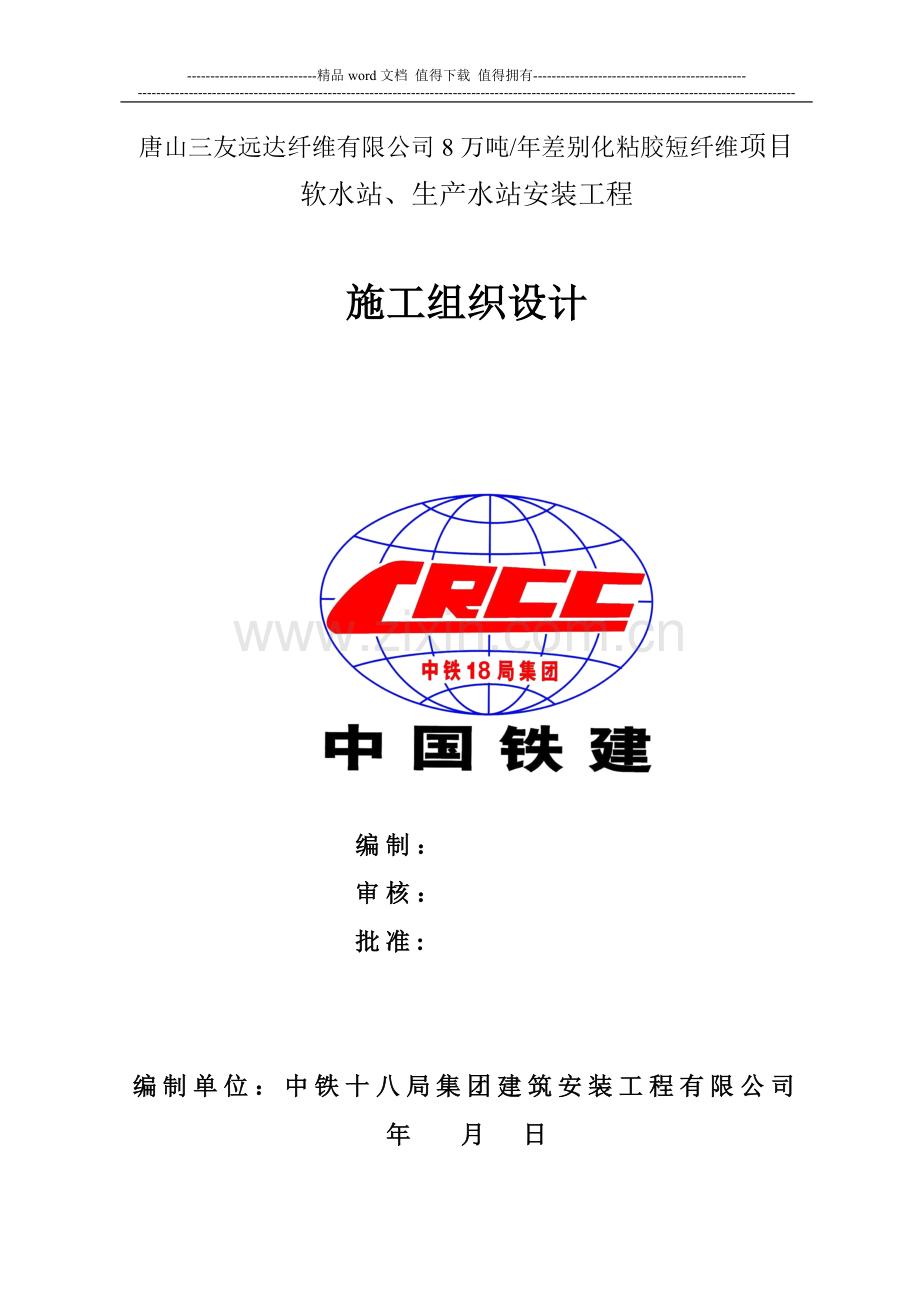

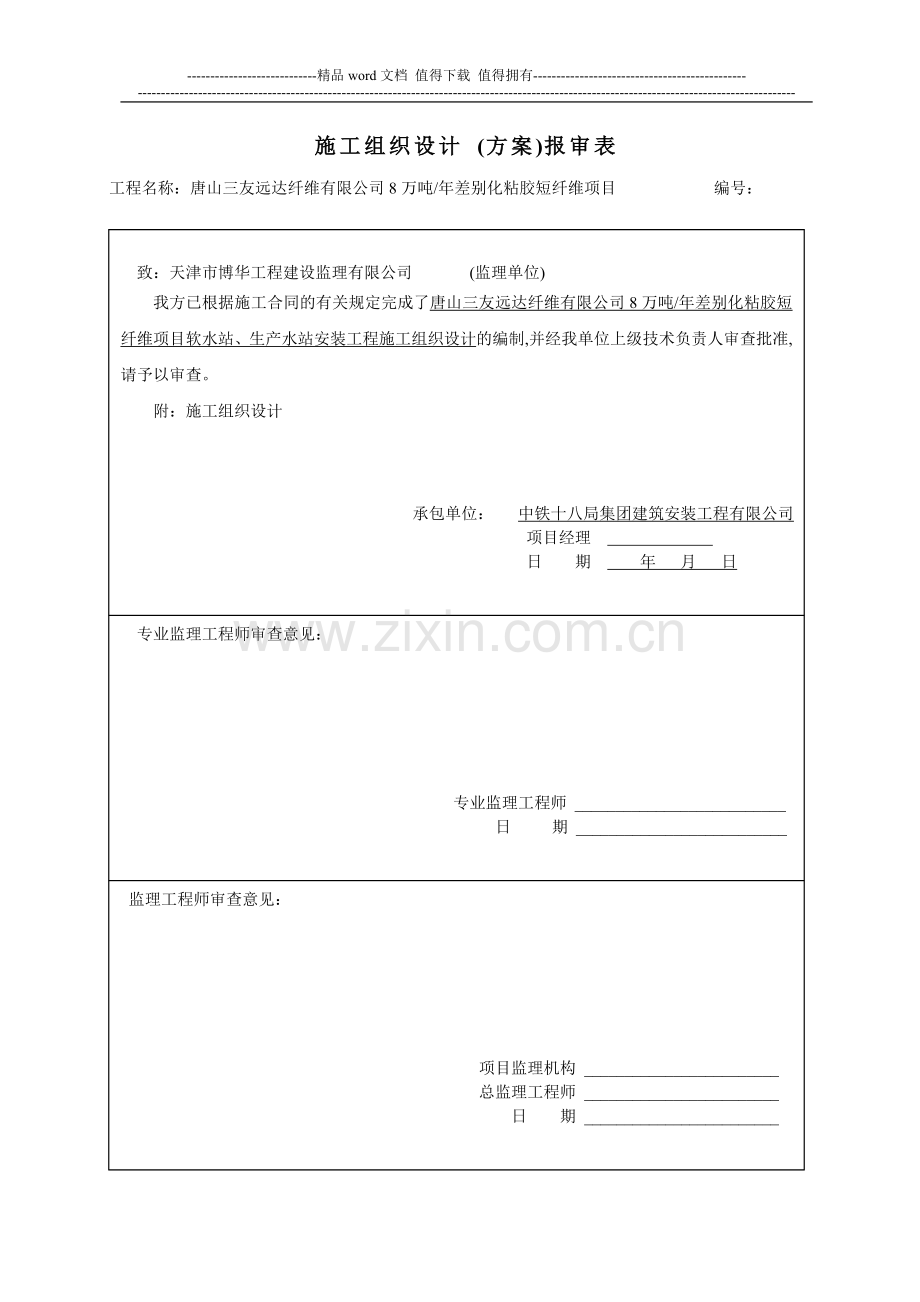

-精品word文档 值得下载 值得拥有-施工组织设计 (方案)报审表致：天津市博华工程建设监理有限公司 (监理单位) 我方已根据施工合同的有关规定完成了唐山三友远达纤维有限公司8万吨/年差别化粘胶短纤维项目软水站、生产水站安装工程施工组织设计的编制,并经我单位上级技术负责人审查批准,请予以审查。附：施工组织设计 承包单位： 中铁十八局集团建筑安装工程有限公司项目经理 日 期 年 月 日 专业监理工程师审查意见： 专业监理工程师 _日 期 _监理工程师审查意见：项目监理机构 _总监理工程师 _ 日 期 _工程名称：唐山三友远达纤维有限公司8万吨/年差别化粘胶短纤维项目 编号：唐山三友远达纤维有限公司8万吨/年差别化粘胶短纤维项目软水站、生产水站安装工程施工组织设计编制：审批：编制： 审核：批准: 编制单位：中铁十八局集团建筑安装工程有限公司年 月 日施工组织设计目录1、工程概况2、各分部分项工程的施工方法3、施工质量保证措施4、安全、文明施工及职业健康、环境保护措施5、冬雨季施工技术措施6、机械设备投入计划7、劳动力投入计划8、施工进度计划和工期保证措施9、施工平面布置和临时设施布置施工组织设计1、工程概况1.1 编制说明1.1.1 编制依据（1）招投标文件及我单位与建设单位签订的合同。（2）建设单位提供的设计图纸、工程量清单等有关资料。（3）现行工艺设备、管道、电气、自动化和仪表安装工程施工规范、验收标准、评定标准，有关工艺设备、管道、电气、自动化和仪表安装工程的技术资料。（4）我公司对施工现场的实地勘察、调查资料。（5）我公司积累的成熟技术、科技成果、施工工艺方法及同类工程的施工经验。1.1.2 遵循的规范和标准本工程施工组织设计遵循的主要规范、标准见下表：序号规 范 名 称编 号1工业安装工程质量检验评定统一标准GB50252-942机械设备安装工程施工及验收规范GB50231-983工业金属管道工程施工及验收规范GB50235-974现场设备、工业管道焊接工程施工及验收规范GB50236-985电气装置安装工程电缆线路施工及验收规范GBJ49-906自动化仪表安装工程质量检验评定标准GBJ131-907建设单位下发水站、污水厂防腐说明1.1.3主要工程量（1）管道安装工程，主要工程量见下表： 序号材料名称材质规格单位数量1焊接钢管20# 219*6米602焊接钢管20# 159*5米2003螺旋卷焊钢管20# 530*9米134螺旋卷焊钢管20# 426*8米805螺旋卷焊钢管20# 377*8米186螺旋卷焊钢管20# 325*6米2887焊接钢管20# 133*4.5米1688焊接钢管20# 108*4.5米909焊接钢管20# 57*4米610无缝钢管108*4.5 20#米12011无缝钢管76*4 20#米24012无缝钢管38*3 20#米12133PE钢管219*6mm,PE厚1.4mm米1214304焊接钢管377*4.5米1815304焊接钢管325*4米3616304焊接钢管273*3.5米7217304焊接钢管159*3米168（2）设备安装工程，主要工程量见下表序号设备名称规格型号单位数量1纳离子交换器刚衬胶，规格2000*6100mm，重约5吨台102机械过滤器碳钢，规格2500*5500mm，重约5吨台103盐液过滤器刚衬胶，规格1000*2500mm，重约1吨台14氮气顶压罐碳钢，规格3000*6000mm，重约5吨台15卧式树脂捕捉器304，DN250mm，重约0.5吨台26盐液泵工程塑料泵 50FUH-30-15/30-C3台37卧式单级双吸离心泵SLOW150-450(I)B台38卧式单级双吸离心泵SLOW150-350台29卧式单级双吸离心泵SLOW125-480(I)B台210室内外消火栓加压泵XBD5.0/65-200台211自动喷淋加压泵XBD5.0/55.5-200台2（3）电气仪表安装工程，主要工程量见下表序号设备名称规格型号单位数量1电缆桥架安装普通梯形桥架米2202配电柜安装AP1AP6台63变频柜安装75KW台24电力电缆敷设3*95mm+50mm2等共11种型号米18055KVV控制电缆敷设4*1.5mm2米2446电机调试水泵台147智能差压变送器型号见供货台38超声波液位计型号见供货台49电磁流量计型号见供货台510压力表型号见供货台11（4）绝热防腐工程，主要工程量见下表序号名称做法单位数量1室内碳钢管道刷铁红底漆2遍，醇酸磁漆2遍米11972室内设备刷醇酸磁漆2遍台223室外管道刷铁红底漆2遍，硅酸盐管壳60mm厚，0.75mm后铝锰板米1472、各分部分项工程的施工方法2.1 安装工程施工部署（1）按施工管理组织网络图，项目经理以及各专业技术负责人、材料负责人、计划核算负责人等提前进场，做好相应的准备工作。（2）根据施工组织设计编制好各分部分项工程的施工方案并报业主、监理审批。（3）进行图纸会审，组织设备安装工程的施工技术交底工作，明确各设备安装过程中的质量控制点。（4）落实应提供的设备、材料供货时间及计划。（5）组织各专业工种现场学习有关设备安装运行规范、质量检验评定标准、设备操作规程。由技术负责人对各项设备的安装工程进行技术交底，并进行安全文明施工教育。（6）会同业主、监理共同进行设备材料的开箱检验，并做好记录备案。（7）组织施工机具及各工种的劳动力进场。2.2设备安装工艺及技术措施2.2.1安装技术要求所有设备的安装应按照招标文件技术规范的要求执行，在交付之前需经业主项目经理批准。安装应严格地按照生产厂家的详细资料和按招标文件技术规范要求批准的设计进行。设备在安装及验收过程中，除按产品规定标准要求外，尚需按该设备的技术文件其他的如隔热、防腐蚀、附属电气装置等安装及验收规范执行。2.2.1.1开箱根据安装要求，开箱逐台检查设备的外观和包装保护情况，按照装箱单清点零件、部件、工具、附件、合格证和其他技术文件，并做好相应记录。开箱清点和检验时注意应无缺件、损坏和锈蚀等；管口等重要部位保护物应完好；主要安装尺寸应与工程设计相符；核对输送特殊介质的主要零件、密封件以及垫片等的品种和规格与技术规定相符；出厂时已装配和调整完善的部分不得拆卸。2.2.1.2定位设备定位的基准线应以厂房柱子的纵横中心线或墙、构筑物的边缘线为准，其允许偏差为10mm。设备上定位基准面、线或定位基准面的平面位置和标高的允许偏差应符合相关技术规范标准要求。设备找平时，必须符合设备技术文件的规定，一般横向水平偏差为不大于1/1000，纵向水平偏差不大于0.5/1000mm。2.2.1.3地脚螺栓和灌浆地脚螺栓上的油脂和污垢应清除干净。地脚螺栓离孔壁应大于15mm，其底端不应碰及孔底，螺纹部分应涂油脂。当拧紧螺母后，螺栓必须露出1.55个螺距。灌浆处的基础或地坪表面应凿毛，被油沾污的砼应凿除，以保证灌浆质量。灌浆宜用细石砼（或水泥砂浆），其强度等级应比基础或地坪的砼强度等级高一级，灌浆时应捣固密实。设备置于混凝土基础上时，在设备下面浇灌非收缩性水泥砂浆以作支撑。灌浆的方式应使日后可以较容易地卸下设备。应将灌浆表面抹平，二次灌浆的厚度约为50mm100mm。如采用化学螺栓的锚固方法，应确保化学粘接剂的时间安装、测直及校准的要求。2.2.2 泵类设备安装2.2.2.1安装前的准备工作（1）检查泵的规格、性能是否符合图纸及标书要求，检查设备说明书、合格证和设备试验报告是否齐全。（2）检查设备外表如壳体、电机、导杆、耦合装置等是否变形，零件是否齐全。（3）复测土建工程的标高是否与满足设计图纸要求，以及检查所有的埋件留孔要求是否符合安装条件。2.2.2.2设备安装（1）安装前对基础的有关尺寸、位置和施工质量进行检查。并检查泵轴、传动轴(不应弯曲)、橡胶轴承(不应沾染油脂)。（2）将泵体的喇叭管、导叶体等部件吊入进水室内；将出水弯管吊到水泵梁上，使其地脚螺栓孔与梁上的预留孔对准，垫上校正垫铁；检查弯管，使其符合出水方向后，穿上地脚螺栓，螺母暂不拧紧。（3）使电机机座地脚螺栓孔与上预留孔对准，垫好垫铁。（4）初校水平1)电机机座以轴承座面为校准面，出水弯管以上橡胶轴承座面为校准面。2)用水平尺放到校准面上，调整垫铁的位置，校正电机机座以及出水弯管的水平度使其达到技术说明书上的规定要求。（5）校正电机机座上的传动轴孔与出水弯管上的泵轴孔的同心度，以电机机座为准撬动出水弯管，也可撬动电机机座。在找同心度的同时，出水弯管的位置可能已经改变，应同时校平，直到水平度和同心度都满足要求为止。此时可拧紧地脚螺栓。（6）安装泵体：将导叶体吊到出水弯管下面，装上导叶体，再把泵轴吊入泵体内，装上叶轮，然后再装上喇叭管。叶轮外缘与叶轮外壳内壁间隙应均匀，最后将填料函装上。泵轴上端的联轴器要用木块撑住，以防泵轴往下掉。（7）安装传动轴1）先将推力盘和轴承压装到传动轴上，同时将轴承盖、圆螺母等套在轴上，然后装上弹性联轴器。2）将推力轴承装入电机机座的轴承体内，将传动轴吊装插入机座轴孔中，传动轴下端装上刚性联轴器，并拧紧螺栓。3）将传动轴和轴承一起压人轴承体内，拧紧轴承盖螺丝。4）检查传动轴和泵轴的垂直度（不大于0.02mmm）。符合要求后拧紧刚性联轴器上的螺栓。5）最后调节传动轴上的圆螺母，使叶轮与叶轮外壳间隙符合要求。（6）基础灌浆：泵体和电机机座安装完毕，用水泥砂浆将地脚螺栓孔和底座触梁面的空隙全部填实。（7）吊装电机：将电机吊装到机座上，装好弹性联轴器，拧紧地脚螺栓。2.2.3立式设备安装2.2.3.1安装前的准备工作1、检查设备的规格、性能是否符合图纸及标书要求，检查设备说明书、合格证和试验报告是否齐全。2、检查设备外表、导杆、起吊支架等是否受损变形，零部件是否齐全完好。3、复测土建工程的标高是否满足设计图纸要求，以及检查所有的埋件留孔要求是否符合安装条件。2.2.3.2设备安装1、采用主机、导杆、起吊支架分部安装的形式进行。2、安装时应保证其垂直度偏差不大于1/1000，与墙的位置偏差小于2mm，检查无偏差后，将导杆底部与池底、上部与用基础螺栓连接固定。3、安装后的角度偏差应小于2。4、起吊支架安装时应保证立柱垂直度偏差小于1/1000，定位准确后墙体预埋件连接固定2.2.4设备调试2.2.4.1设备调试计划1、设备调试计划安排根据合同规定的日期进行，调试应分阶段进行，其基本为空车试运行，设备带负载运行、全厂联动三阶段。2、设备调试计划编制后报业主和监理审核。2.2.4.2设备调试通用技术要求1、调试前应查阅所有设备的安装质量记录，对不符合要求的必须整改并进行整改并进行复验，所有设备安装质量应符合标书及制造成厂规定的技术要求。2、系统设备调试应编制调试运转方案。3、调试前应检查所需工具、材料、各种油料、动力等准备充足，确保试车阶段的供应，同时设备运转时安全防护措施应配备齐全。4、试运转的步骤一般为先辅机后主机，先部件后整机，先空载后带负荷，先单机后联动的步骤进行，上一步未符合要求，应整改合格后方可进行下一步的调试工作。5、试运转前应对不参与运转的系统及附件拆除或隔断。6、设备的转动部位，通过手工盘动，同时应检查润滑情况是否良好，涉及设备的冷却系统应先开启。7、首次启动应采用点动的方式，以检查设备的运转方向是否准确、判断设备无碰撞方可正常启动。8、在试运转过程中，应对设备的振动、温度、噪声、工作电流、转速、润滑冷却系统进行观察和测量，并做好测量记录。9、运转时测量滚动轴承的工作温度不超过70，滑动轴承的工作温度不超过60，轴承温升应小于35。10、阶段设备的调试应在业主、监理、制造厂等有关人员到场的情况下进行。2.2.4.3设备调试检验标准1、设备调试检验标准应参见相关设备规范标准要求。2、特殊或非标设备的检验标准可按设备制造厂的技术规定执行。2.2.4.4主要设备调试2.3.4.4.1泵类设备调试1、泵应在有水工况下进行试车，带负荷运行一个小时（视进水池的水位确定运行时间），检测其流量、扬程及效率是否符合设计要求。2、运转时各法兰处不得有渗水现象，所有螺栓等紧固件应无松动。3、测量电机电流不超过额定值，三相电流平衡。4、水泵运行应平稳、无异常声响，泵及管道处无较大振动。5、电机绕组与轴承温升正常，热保护装置不应动作。6、泵的机械密封良好，湿度检测装置不应动作。2.3.4.4.2罐体设备调试当罐体及所有阀门、管道附件安装完毕后，每台罐均应在实际运行条件下进行现场验收试验。该试验由制造商代表在有用户及其工程师在场的情况下进行。现场验收试验应证明鼓风机在任何情况下都保证：a) 安装和运输过程中无损坏b) 安装正确c) 无机械缺陷d) 对中良好e) 连接正确f) 无过热部件g) 无异常振动和噪音h) 无过载部件i) 无漏气、漏油j) 保护装置灵敏、可靠2.3工艺管道安装工艺及技术措施本项目管道材质主要有20#碳钢、304不锈钢等。由于管材、管件、阀门、管托等属于甲供材料，我单位物资部的技术人员经过核对甲供管道组成件及管道支承件的材质、规格、型号、质量证明文件等，并按国家现行标准进行外观检验，合格者领用，不合格者坚决不得使用。 管道组成件及管道支承件在施工过程中应妥善保管，不得混淆或损坏，其色标或标记应明显清晰。材质为不锈钢、有色金属的管道组成件及管道支承件，在储存期间不得与碳素钢接触。暂时不能安装的管子，应封闭管口。2.3.1焊前准备2.3.1.1坡口制备（1）坡口的制备应符合图样及施工设计文件的要求和GB/T985标准的相关规定。2.3.1.2焊接坡口应保持平整，不得有裂纹、分层、夹杂、割口等缺陷。（1）坡口表面及两侧100mm处应将水、铁锈、油污、积渣等有害杂质清除干净。（2）不锈钢焊接时为防止沾附飞溅，坡口两侧各100mm处应涂刷涂料或除渣剂。（3）焊条应按规定进行烘干保温，烘干好的焊条放保温箱中，随用随取，取出的焊条放在保温筒内；低氢焊条一般在 常温下超过四小时应重新烘干。焊条重复烘干的次数不应超过三次。反复烘烤三次以上的焊条不准焊接承压元件。2.32焊接环境及焊接注意事项2.3.2.1焊接环境如出现下列情况之一时，应采取有效防护措施，否则禁止施焊。（1）风速：手工电弧焊时大于8米/秒；氩弧焊时大于2米/秒.（2）相对湿度大于90%；（3）雨、雪环境.出现以上情况后，为了不影响焊接质量我单位将采取防护棚进行防护。2.3.2.2应在引弧板或坡口内引弧，禁止在外焊接部位引弧。2.3.2.3电弧剂擦伤的弧坑、弧点应进行修磨，使其均匀过渡到母材表面，缺陷超过2mm的弧坑、划伤应补焊磨平。2.3.2.4焊条电弧焊焊接管道时，应采用多层焊，各层的焊道接头应尽量错开位置。并注意各层间的清理要彻底，防止产生缺陷。2.3.2.5多层焊时各层间要认真清理焊根，显露出金属光泽。2.3.2.6焊接焊弧处要保证焊透与熔合；收弧处要不留弧坑。2.4.2.7每条焊缝应尽可能一次焊完。当中断焊接时，对冷裂缝敏感的焊件应及时采取后热缓冷等措施。重新施焊时，仍需按规定进行预热。2.4.2.8组对时应避免强力对接，定位焊缝的间距应符合有关规定。2.4.2.9组对时，坡口间隙、错边量、横间度等应符合图样及相关标准的要求。2.4.2.10熔入永久性焊缝内的定位焊缝两端应便于接弧，否则应予修整。2.2.3焊接材料2.3.3.1 焊接材料的选择焊接材料的选择应从以下几个方面进行考虑：（1）力学性能和化学成分的要求；（2）焊件的使用性能和工作条件的要求；（3）低碳钢类材质材料选用J422焊条，焊丝选用H10Mn2，不锈钢材质选用A102焊条，焊丝选用H0Cr20Ni10 2.3.3.2 焊接材料的处理2.3.3.2.1 焊丝与焊剂需将表面锈蚀、油渍清除干净。2.3.3.2.2 焊条电弧焊时，焊条（3.2 mm、4.0 mm）烘干温度为350-400，保温1-2h；2.3.3.2.3 焊条领用时应使用保温桶，温度保持在150左右。2.3.3.3 焊前预热2.3.3.3.1 预热时，焊接接头每侧加热宽度为壁厚的5倍，坡口两侧各75-100 mm范围内应保持一个均热区域，测温点应取在均热区域的边缘，加热器采用带自控装置的履带式陶瓷加热器。2.3.3.3.2 在选择焊接工艺参数时，应考虑：焊接线能量、软化、焊接裂纹等多种因素。焊接线能量应综合考虑焊接热影响区的脆化，而焊接裂纹可以通过选择焊前预热和焊后热处理来避免。2.3.4 焊接工艺2.3.4.1 坡口制作:热切割前后，将割口边缘预热到150以上，热切割边缘应进行机械加工，并进行渗透探伤，检验是否存在表面裂纹。2.3.4.2 焊前必须清理干净热切割边缘或切口面的熔渣和氧化皮，并用砂轮机修磨，过渡要圆滑，机械加工坡口应清除表面油渍，组装时应用丙酮擦净坡口表面。2.3.4.4焊口组装前将焊口两侧15mm范围内的油、漆、垢、锈等清理干净，直至露出金属光泽。2.3.4.5 碳钢管道焊接工艺与特点类金属材料（20#钢材）焊条电弧焊焊接工艺（2）对于低碳钢和普通低合金钢选用的焊条应以机械性能为主，即选用强度等级与基本金属相同或稍高的焊条。（3）在保证性能的要求前提下，应选择价格较低，熔敷效率高，烟尘少，有害气体少的焊条。（4）选用的焊条一般是E4303（J422）、E4316（J426）氩弧焊丝选用H10MnSi.（5）引弧：一般采用直接引弧法。（6）运条：焊接时，焊工应根据焊件的厚度、焊件位置，、焊条种类以及施焊经验而选择运条方法，运条时焊条的送进和前移速度应尽量保持均匀，收弧时应注意填满弧坑，防止缺肉或产生弧坑裂纹。（7）焊道接头处应保持焊透与熔合，常用的方法是在先焊接焊道前10mm处引弧，弧厂比正式焊接少长些，然后将电弧引到原弧坑的2/3处，填满弧坑后即可进行正常焊接。采用单面焊双面成型的工艺。（8）电弧电压由电弧弧长决定，通常在使用碱性焊条时采用短弧焊接，一般弧长为焊条直径的1/2-3/4；当使用酸性焊条时，可使用较长的弧长，一般为焊条直径或稍大些。进行多层焊接的焊接接头应相互错开。（9）焊接速度的快慢与合适的焊接电流，正确的运条方法和正确的焊条角度相配合，并很好的控制熔池温度，在施焊过程中通过观察熔池形状及大小判断其温度，及时调节焊接速度和操作方法，将其控制在一定范围内，保证焊接质量。2.3.5不锈钢管道焊接工艺与特点2.2.5.1 不锈钢（304）的焊接，一般选用E308-16(A102)焊条；氩弧焊丝选用HOCr20Ni10。2.3.5.2.奥氏体不锈钢焊接时容易产生热裂纹，其原因之一是凝固温度区特别宽，低熔点杂质易在晶界上富集；其原因之二是线膨胀系数大因而冷却收缩应力大。2.3.5.3奥氏体不锈钢在450-850温度范围内长时间停留，会在晶界上折出碳化铬，使晶界处的晶粒表层形成贫铬区，接触腐蚀介质后贫铬区极容易腐蚀，称为晶间腐蚀，是奥氏体不锈钢最危险的破坏形式。2.3.5.4奥氏体不锈钢在600-850时长时间停留会折出脆性相，降低金属塑性和韧性。2.3.5.5对于不锈钢焊件，氩弧焊打底焊时，需往管材里进行充氩保护才能保证在焊接的质量，填充除采用较小直径的焊条外，还要求采用较高的焊接速度进行多层多道焊，焊条的横向摆动幅度一般不超过焊条直径的2-3倍。 2.3.6 焊接操作要点2.3.6.1大口径管道定位焊缝应均匀分布，且不少于3点，定位焊的焊接方法和采用的焊接材料与打底焊道相同。正式焊接时，起焊点应在定位焊缝之间。定位焊后，应立即进行底层焊道的焊接，每一条焊道必须连续焊完，焊接过程如果因某种原因而中断，焊件应先保温，尔后再进行缓慢、均匀冷却。再施焊前，应按原来的要求进行重新预热。2.3.6.2尽量减少焊接接头的拘束度，以减小裂纹倾向，厚壁管应采用多层多道焊，以增加焊缝的“自回火”作用。2.3.6.3为减少焊接接头的焊接内、外部缺陷，焊接工艺条件应防止焊缝产生气孔、夹渣、裂纹、未焊透等缺陷，焊缝余高亦不允许过大，应严格控制在标准、规范规定的域值内。2.3.6.4在焊接过程结束和中途断弧前，收弧要满且要设法填满弧坑，以防止弧坑裂纹的产生。2.3.7 管道的焊接检验焊缝的外观检验焊口在进行焊接、修补、返修等工序完成后，应及时组织进行焊缝的外观检验，以保证经外观检验合格后方可进行焊缝的无损检测，确保焊缝质量。焊缝外观检验包括的具体内容为：焊缝及管体表面整洁状态的检查，焊缝余高、宽度、错边量、咬边深度的检测，焊缝表面裂纹、未熔合、夹渣、气孔等外部缺陷的检验等。焊缝外观需达到规定的验收标准，外观检验不合格者，不得进行无损检测。在检验工作开始以前，检验量具需经过计量部门按照有关标准校准，且保证在校准期内使用。2.38管道压力试验2.38.1管道安装完毕后应进行压试验。压力试验应符合下列规定：2.38.2压力试验应以液体为试验介质。当管道的设计压力小于或等于0.6MPa时，也可采用气体为试验介质，但应采取有效的安全措施。脆性材料严禁使用气体进行压力试验。2.38.3当现场条件不允许使用液体或气体进行压力试验时，经建设单位同意，可同时采用下列方法代替： （1）所有焊缝(包括附着件上的焊缝)，用液体渗透法或磁粉法进行检验。 （2）对接焊缝用100%射线照相进行检验，2.38.4当进行压力试验时，应划定禁区，无关人员不得进入。压力试验完毕，不得在管道上进行修补。2.38.5压力试验前应具备下列条件：（1）试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。（2）试验用压力表已经校验，并在周检期内，其精度不得低于1.5级，表的满刻度值应为被测最大压力的1.52倍,压力表不得少于两块。（3）试验方案已经过批准，并已进行了技术交底。2.386气压试验应遵守下列规定：（1）承受内压钢管及有色金属管的试验压力应为设计压力的1.15倍，真空管道的试验压力应为0.2MPa，当管道的设计压力大于0.6MPa时，必须有设计文件规定或经建设单位同意，方可用气体进行压力试验。（2）试验时，应逐步缓慢增加压力，当压力升至试验压力的50%时，如未发现异状或泄漏,继续按试验压力的10%逐级升压，每级稳压3min，直至试验压力。稳压10min,再将压力降至设计压力，停压时间应根据查漏工作需要而定。以发泡剂检验不泄漏为合格。2.4现场电气仪表设备安装1一般规定：（1）仪表安装前应按设计位号核对其型号、规格及材质。其外观应完好无损，附件齐全。（2）仪表安装前应进行单体试验和校准。设计要求脱脂的仪表应在脱脂检验合格后安装。（3）现场仪表安装时，其位置不得影响工艺操作。显示仪表应安装在便于观察、维修的位置（仪表中心距地面高度宜为1.21.5米）。（4）仪表宜安装在远离机械振动、强电磁场、介质腐蚀、高温、潮湿的场所。（5）仪表安装时不应敲击及振动，安装后应牢固、平正，不承受配管或其它机械外力。（6）安装在工艺管道的仪表或测量元件，宜在工艺管道吹扫后，压力试验前安装，仪表标定流向应与被测介质流向一致。仪表或测量元件的法兰轴线应与工艺管道轴线一致，固定时使其受力均匀。（7）仪表设备上的接线盒、进线孔的引入口不应向上，以避免油、水及灰尘进入盒内，当不可避免时，应采取密封措施。（8）仪表设备标志牌上的文字及端子编号等应书写或打印正确、清楚。（9）仪表设备（盘、箱、柜、台等）严禁用非机械加工方法开孔或切割。（10）对有特殊要求的设备，安装时应严格按照安装使用说明书进行。2、压力仪表安装：（1）测量低压的压力表或压力变送器的安装高度宜与取压点的高度一致。（2）集中安装的压力表或压力变送器应布局合理，排列整齐美观。（3）压力仪表不宜安装在振动较大的设备和管线上。（4）被测介质压力波动大时，压力仪表应采取缓冲措施。（5）测量高压的压力表安装在操作岗位附近时，宜距地面1.8米以上，或在仪表正面加保护罩，防止万一发生泄露伤人。（6）测量粘度大、腐蚀性强或易于气化的介质时，压力仪表安装应加隔离缸或采用隔膜式或密封毛细管膜片式压力表。3、流量仪表安装：（1）核对流量仪表说明书和工艺管道平面图，设计应能满足流量测量仪表对介质、流向、位置、上下游侧直管段的技术要求。（2）孔板、喷嘴等节流元件安装前应进行外观和尺寸检查并作记录，孔板的入口和喷嘴的出口边缘应无毛剌和圆角，无划痕及可见损伤。安装时，孔板的锐边或喷嘴的曲面侧应迎着被测介质的流向。（3）差压计或差压变送器安装时，正负压室与测量管路的连接必须正确无误。变送器安装应便于操作与维护。（4）电磁流量计的安装应符合下列规定：a、流量计、被测介质及工艺管道三者之间应连成等电位，并应接地。b、在垂直的工艺管道上安装时，被测介质的流向应自下而上，在水平和倾斜的工艺管道上安装时，两个测量电极不应在工艺管道的正上方和正下方位置。c、口径大于300毫米时，应有专用的支架支撑。d、周围有强磁场时，应采取防干扰措施。（5）质量流量计传感器部分应有固定防振动措施，转换器应安装在环境条件良好处，就地安装的转换器应装保护箱。（6）、需加前后直管段的流量仪表，直管段口径应与流量仪表口径一致3、施工质量保证措施3.1 组织机构的设置为高效优质完成本工程，充分考虑了本工程的施工特点，调配精干技术骨干组成项目经理部，在项目经理部成立以项目经理为组长的TQC小组。3.2项目经理及各科室的职责3.2.1工程质量实行领导责任终身制从项目经理部到各工程施工队实行领导责任终身制，质量目标，层层分解，终身责任，一级包一级，一级保一级，从严格技术把关入手，抓好施工生产全过程的质量管理，做到“六不施工、三不交接”。“六不施工”是：不进行技术交底不施工，图纸和技术要求不清楚不施工，测量和资料未经审核不施工，材料无合格证或试验不合格不施工，隐蔽工程未经检查签证不施工，未经监理工程师认可或批准工序不施工。“三不交接”是：“无自检记录不交接，未经监理工程师或技术人员验收不交接，施工记录不全不交接”。3.2.2健全质量检查机构、加强质量监督检查在项目经理部设置安质部，有专职质检工程师对整个工程进行全方位施工检测。同时队级设质检员，工班有专人兼职质检工作。施工时坚持自检、互检、交接检制度，使工程质量在施工全过程都处于受控状态之中。3.3质量保证控制措施3.3.1工艺控制措施（1）单位工程开工前，认真编制施工组织设计，经监理工程师审批后，严格按照施工组织设计施工。（2）主要分部、分项工程编制施工方案，科学地组织施工。（3）在施工过程中，经常检查施工组织设计及施工方案落实情况，以确保施工生产正常进行。3.3.2施工操作控制措施施工操作者是工程质量的直接责任者。工程质量的好坏，单就工序质量来说，施工操作者是关键，是决定因素。（1）施工操作者必须具有相应的操作技能，特别是重点部位工程以及专业性很强的工种，操作者必须具有相应工种岗位的实践技能，必须做到考核合格、持证上岗。（2）施工操作中，坚持“三检”制度，即自检、互检、交接检；所有工序坚持样板制；牢固树立“上道工序为下道工序服务”和“下道工序就是用户”的思想，坚持做到不合格的工序不交工。（3）按已明确的质量责任制检查落实操作者的落实情况，各工序实行操作者挂牌制，促进操作者提高自我控制施工质量的意识。（4）整个施工过程中，做到施工操作程序化、标准化、规范化，贯彻工前有交底、工中有检查、工后有验收的“一条龙”操作管理方法，确保施工质量。3.4质量保证技术措施3.4.1各施工段、各工种各专业相互配合措施本工程管道包括了多种介质，多种材质的同时施工，施工范围广、面积大，这就要求施工必须经过严密的组织和科学布局、各工种、工段、工序间相互配合，才能使本工程在工期较紧的情况下，各工作面能同时动工又互不影响、并且互相促进的流水作业，这样才能保证工程保质保量的按期完成。3.4.2 工艺安装质量控制措施3.4.2.1管道安装管道安装时要用先进的测量仪器测量、控制好以下两“线”和两“度”：（1）控制好基础的纵横基准线；（2）管道安装时，要控制好管道的安装基准线；（3）管道安装好以后，找平找正时要控制好水平度和垂直度；3.4.2.2焊接管理（1）重要部件焊接和首次焊接的材料，施焊前应做出焊接工艺评定，用评定报告指导焊接，使焊接操作者熟知焊接参数、焊接方法后再行焊接。（2）施焊前焊条必须进行烘干管理，并做好烘干记录。（3）雨雪天气焊接应采取防护措施，没有防护措施不准施工。（4） 焊后按规范要求进行检验，外观检查和探伤比例应符合规范规定要求，对不合格的焊缝及时返修处理。3.5保修措施3.5.1本着项目经理终身负责制的做法，该项目由项目经理终身负责，力争在施工阶段，杜绝质量事故。3.5.2工程竣工验收的同时，项目经理部向业主发送保修卡。保修卡上注明保修时间、保修说明、保修记录等。3.5.3在保修期内，业主发现施工质量有问题，可以用口头或书面方式通知我方，说明情况，要求派人前往检查修理。我方立即在三天内派人前往检查，并会同业主作出鉴定，提出修理方案，并及时组织人力、物力进行修理。3.6质量、保修承诺本工程施工的质量检测将严格依照招标技术文件规定的施工技术规范、规程、标准和要求，配备专业施工检测人员和设备进行全程跟踪测试检验，从严控制每道施工环节，精心组织施工，确保工程施工质量达到国家及行业相关标准及规定并必须符合设备工艺管道安装施工验收规范要求的合格标准。在工程竣工验收后，业主发现施工质量有问题，可以用口头或书面方式通知我方，说明情况，要求派人前往检查修理。我方立即在三天内派人前往检查，并会同业主作出鉴定，提出修理方案，并及时组织人力、物力进行修理。4、安全、文明施工及职业健康、环境保护措施坚持安全第一的方针，把施工安全工作摆在重要位置，行之有效地贯彻到各个环节中去。同时安全工作的特点又体现在它是一项需要持之以衡、需要全员参加的复杂的系统工作。4.1安全、文明施工目标4.1.1安全目标按 “五无”标准(无死亡、无重伤、无火灾、无中毒、无倒塌)，严格按建设部“一标三规范”组织施工。4.1.2文明施工目标严格按建设部的有关文件执行，努力做好规范管理，达到文明样板工地标准。4.2安全、文明施工保证体系4.2.1安全、文明施工保证体系组织机构在本工程施工中，成立以项目经理为核心，以项目技术负责人、专职安全监察员为骨干的安全、文明施工管理小组，明确项目经理为项目安全、文明施工的第一责任人，专职安全监察员为项目安全、文明施工的直接责任人。专职安全监察员，主要职责是负责进行对工人的安全、文明施工技术交底，贯彻上级精神，每天检查工程施工安全工作及文明施工情况，每周召开工程安全会议一次。制定具体的安全规程、文明施工管理规定和违章处理措施，并向公司安全、文明施工领导小组进行汇报。各作业班组设立兼职安全员，主要是带领各班组认真操作，对每个工人耐心指导，发现问题及时处理并及时向工地安全管理小组汇报工作。4.2施工安全保证措施4.3.1一般规定4.3.1.1四个必须：进入施工现场必须正确佩戴安全帽；高空作业必须正确佩带安全带；特殊工种必须持有操作合格证；必须按照规定搭设安全网。4.3.1.2七个不许：施工作业的现场不许打闹、嬉戏；不许穿拖鞋、高跟鞋上班；不许不戴工作帽披长发进入施工现场；不许非司机启动机械；不许酒后进入施工现场；不许在非指定地点吸烟和点明火；不许无措施或交底不清作业。4.3.2施工用电安全措施4.3.2.1施工用电必须有经批准的临时施工用电施工组织设计，现场用电按照此设计进行。4.3.2.2所有电力线路和用
