皮带改造施工方案.doc

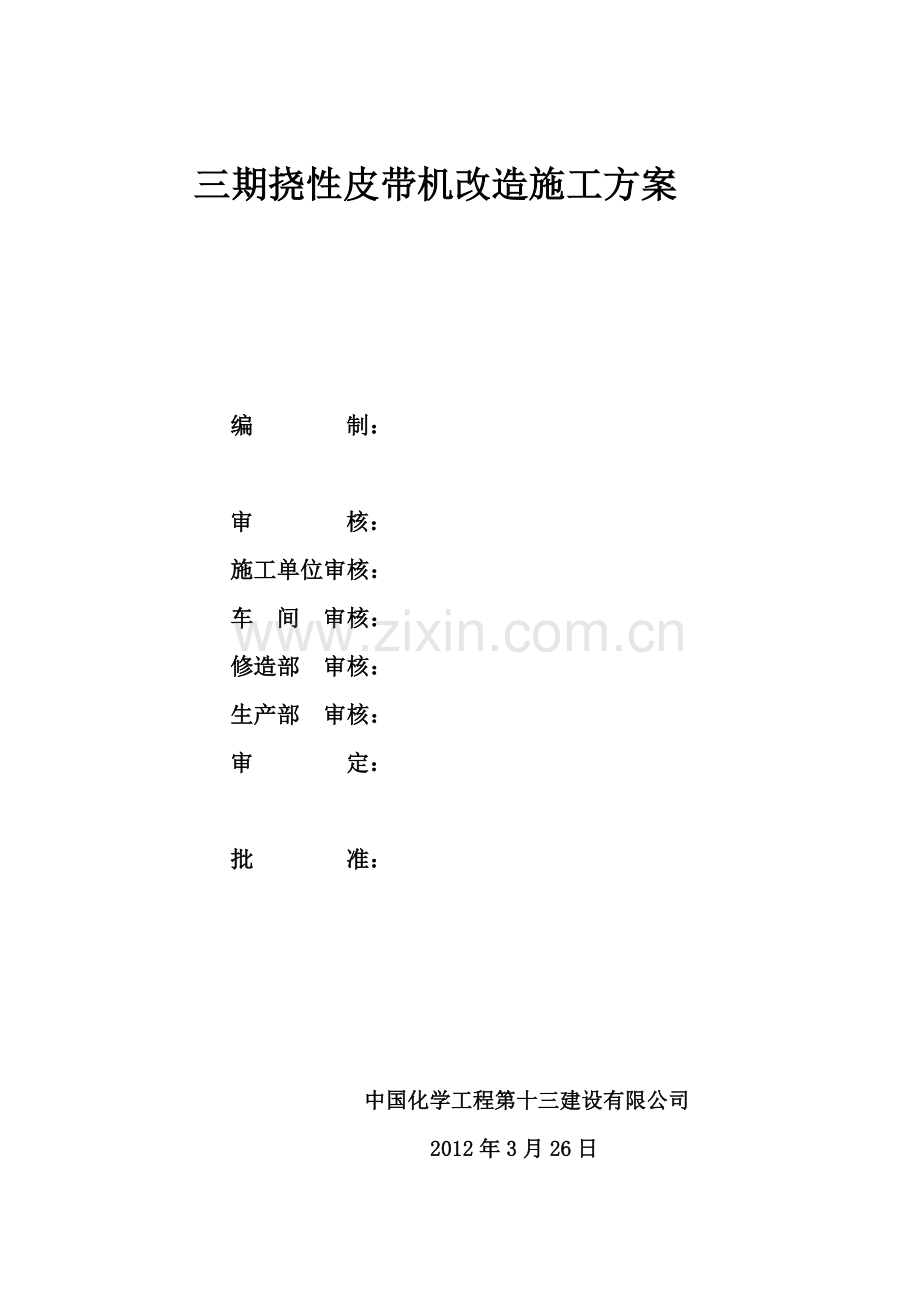

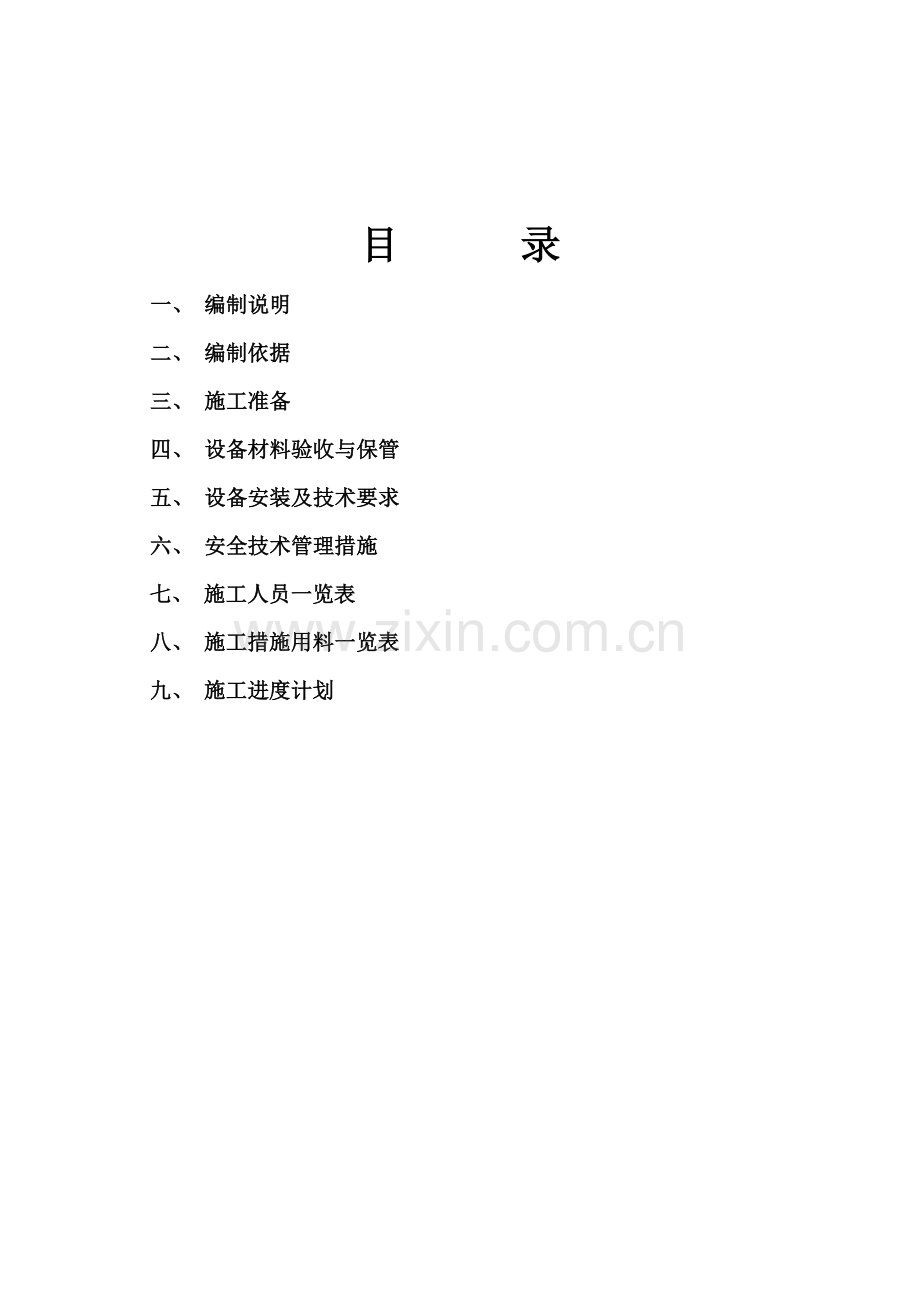

三期挠性皮带机改造施工方案编 制：审 核：施工单位审核：车 间 审核：修造部 审核：生产部 审核：审 定：批 准：中国化学工程第十三建设有限公司2012年3月26日目 录一、 编制说明二、 编制依据三、 施工准备四、 设备材料验收与保管五、 设备安装及技术要求六、 安全技术管理措施七、 施工人员一览表八、 施工措施用料一览表九、 施工进度计划施工方案一、编制说明本方案为渭河洁能公司三期挠性皮带机改造施工方案。此次改造经车间及相关部门研究，最后由车间出具三期挠性皮带机改造详图。二、编制依据1、连续输送设备安装工程施工及验收规范 GB50270-982、破碎、粉磨设备安装工程安装施工及验收规范 GB50276-983、钢结构施工及验收规范 GB5020520014、钢结构焊接规程 JBJ8120025、建筑防腐工程施工及验收 GB50212-91 6、石油化工施工安全技术规程 SH3505-1999 7、机械设备安装工程施工及验收通用规范 GB502318、化工建设安装工程起重施工规范 HG20201 9、垂直式斗提机技术条件 JB3926三、施工准备1、施工机具、吊装索具、起重设备到场并检查确认满足施工要求。2、人员、材料到位,施工现场达到施工条件四、设备、材料的验收及保管1、安装辅助材料的检查验收：对安装辅助材料如：垫铁、地脚螺栓、电焊条等按照相应的标准规范，不合格不得使用。2. 施工机具的选择在满足施工工艺要求的前提下，应结合本单位的技术装备现状及现有机械可能利用的情况，充分发挥施工机械的效率和利用程度。3.测量及计量器具连通管、水准仪、经纬仪、框式水平尺、直径为0.35-0.5钢丝线、线锤、钢卷尺、钢盘尺及钢板尺。五、设备安装及技术要求 1、改造顺序：1、将挠性带转至检修位置，要求原粘接口在尾部；2、工艺确认交出，停机断电；3、原落料管拆除；4、拆除皮带尾部所有上盖板及侧盖板5、断开刮板回收机链条，将回收机头部整体移至不影响后续粘皮带处；6、尾部改向滚筒从东端移至西端；标记好原滚筒位置；7、在合适的位置处割断皮带，两头拉紧后打卡具固定；8、拆除皮带粘接位置处所有托辊，粘接口及下料撕口处搭工作平台；9、将原粘接口损坏处皮带割除，约4m；10、小心割除粘接口处料口及波状挡边；11、下料并进行硫化粘接；12、冷粘接皮带料斗及裙边，并固定牢靠；13、尾轮西移至距原滚筒2800mm处（参照图纸），定位安装到位，承重部分利用原有预埋螺栓进行加固；14、复位托辊，加强托辊支架，松开卡具，张紧皮带；15、回收机整体西移（参照图纸）2150mm；16、参照图纸制作安装落料管；17、上盖板及侧盖板复位；18、调带试机；19、复位人孔及观察孔；20、现场清理，做到工完料净场地清。2.1、挠性皮带安装的一般要求安装过程中要注意各设备位置的衔接配合；施工时根据安装图纸要求的设备的纵、横向中心线、作为安装基准线。2.2、输送机纵向中心线与基础实际轴线距离的允许偏差为20mm2.3、机架中心线与输送机纵向中心线应重合，其偏差不应大于3mm，机架中心线的直线度偏差在任意25m长度内不应大于2mm。2.4、组装机架。机架支腿对建筑物地面的垂直度偏差不应大于2/1000，中间架的距离允许偏差为1.5mm，高低差不应大于间距的2/1000。2.5、滚筒轴心线对输送机纵向中心线的不垂直度不应超过2/1000。2.6、滚筒上母线的不水平度不应超过0.5/1000。2.7、托辊、滚轮、辊子装配后应能用手灵活转动。2.8、垂直框架式或水平车式拉紧装置往前松动行程应为全行程的20%40%3、原材料检验.现场下料预制组装3.1、原材料进入现场应进行检查验收，根据其质量证明文件，检查其品种规格及性能，缺少的项目应进行复验，符合设计及合同规定国家标准的要求，无合格证明的材料不得使用。3.1.2、检查材料的表面质量，表面应无严重锈蚀，损伤及表面裂纹，分层，重皮等缺陷。（断面坡口不应有分层夹渣等缺陷）3.1.3、验收后的材料应分类存放，不合格的材料严禁使用，如需代用材料，一定要取得设计单位及用户同意。3.1.4、焊接材料是根据钢材料种类而选定的焊材，焊材进入现场应配有质量证明合格文件，中文标志及检验报告，否则不予采用。3.1.5、钢板和型钢原材料进入现场，检查其厚度及外观几何尺寸，若超过其产品标准所规定允许偏差应及时向供料方反映，在取得业主和设计方的同意后方可使用，否则不予采用。3.2、施工人员在熟悉图纸后应进行准备统筹下料，前提是尽量节省原材料，必要时由技术人员排版。3.3、下料前应按校准线核对下料线是否正确，经质量检验员认可后方可进行切割，注意留切割或刨边加工坡口余量（2-3mm）。3.4、切割采用半自动切割机或手工切割，切割完成应除去表面氧化部分，用砂轮磨除见金属光泽。气割的允许偏差见下表：项目允许偏差零件宽度、长度3.0切割面平整度0.05t，且不应大于2.0割纹深度0.3局部缺口深度1.0注：为切割面厚度3.5、焊接坡口:a.坡口加工按照GB50236-98（现场设备 工业管道焊接工程施工及验收规范）附录C焊件坡口形式和尺寸，C.0.1中V型坡口。600 0-3mm 0-3mm b. 坡口应保持平整、不得有裂纹、分层、夹渣等缺陷,尺寸符合要求. c.坡口表面两侧20mm内应将水,油污和其他物清理干净.3.6焊条:碳钢材料之间采用J422焊条a. 焊条应有质量证明书.b. 焊条使用前按规定进行烘干.c. 烘干后放入保温箱中保存,随取随用,焊条取出保温箱超过4小时应重新烘干，重复烘干次数不得超过两次.3.7、参与焊接施工的焊工,需经考试合格,具备技术监督局发放的焊工合格证,方可进行合格项目相应位置及材料的焊接施工.3.8、当环境条件不利焊接,如:风速大于8m/s;相对湿度大于90%;阴雨环境需采取有效防护措施,方可施焊.3.9、所有焊缝应经外观检查不得有裂纹,气孔,弧坑和夹渣等缺陷,并不得有熔渣和飞溅物,焊缝应有圆滑过渡到母材的几何形状.3.10、焊接前应对组对后的物件形状，位置，错边量，角变形及组对间隙和搭接头的搭接量确定符合规范要求，焊接连接制作组装允许偏差如下表：项目允许偏差对口错边T/10，且不应大于3.0间隙a1.0 搭接长度a5.0缝隙1.5 高度h2.0垂直度B/100，且不应大于3.0中心偏移e2.0型钢错位连接处1.0其他处2.0落煤管截面高度h2.0宽度b2.0 垂直度b/200，且不应大于3.0 六、安全技术管理措施1、现场施工人员必须执行建设单位和我公司有关安全工作的各项规定，杜绝违章作业，确保安全第一。2、进入现场必须配备必要的安全防护用品，并严格遵守本工种的安全操作规程。进入现场必须带好安全帽，登高作业必须系好安全带。3、施工现场的所有电器设备均要采取接地措施。4、施工现场的电焊把线、电源线等应井井有条。电源线、电焊把线必须绝缘良好，二次线必须与工件直接联接牢固。5、乙炔瓶、氧气瓶要放置在指定位置，间距符合安全规定要求。6、施工现场要备有一定数量的消防器材，并使之处于良好状态。7、动用角磨机时，操作工必须戴有机玻璃防护罩，且头部不应在砂轮片的切线方向。8、磨角机的护罩必须安装牢固，安装砂轮片时，紧固螺母不宜过松或过紧 。砂轮片在使用前必须严格检查，不得有裂纹。9、施工现场的安全工作，由安全员直接负责，各级管理人员，各工种要互相配合，通力协助，把安全工作落实到实处，真正做到“安全为了施工，施工必须安全”。10、吊装前执行指挥应与起重统一信号，在起重吊运作业中严禁超负荷。11、施工现场的危险作业区应设警戒区，非施工人员严禁入内。12、所有施工人员必须熟悉本施工方案，并严格执行本方案。13、严禁在输送机运转时进行检修。14、文明施工做到工完料净场地清。15、环境保护目标：无环境污染事件，噪声排放达到规定要求，粉尘排放目测无扬尘，固体废弃物集中管理达到80%以上。七、施工人员一览表序号工种人数1施工队长1名2技术负责人1名3铆工4名4电焊工3名5钳工2名6辅助工6名7八、施工用料一览表名称型号数量备注槽钢16#100米钢板209角钢50*5100米挠性带改造进度计划分项名称2天6天4天3天3天2天机尾及回收机盖板拆除落煤管拆除皮带粘接机尾轮改造回收机改造落煤管制作安装机尾及回收机盖板恢复下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
