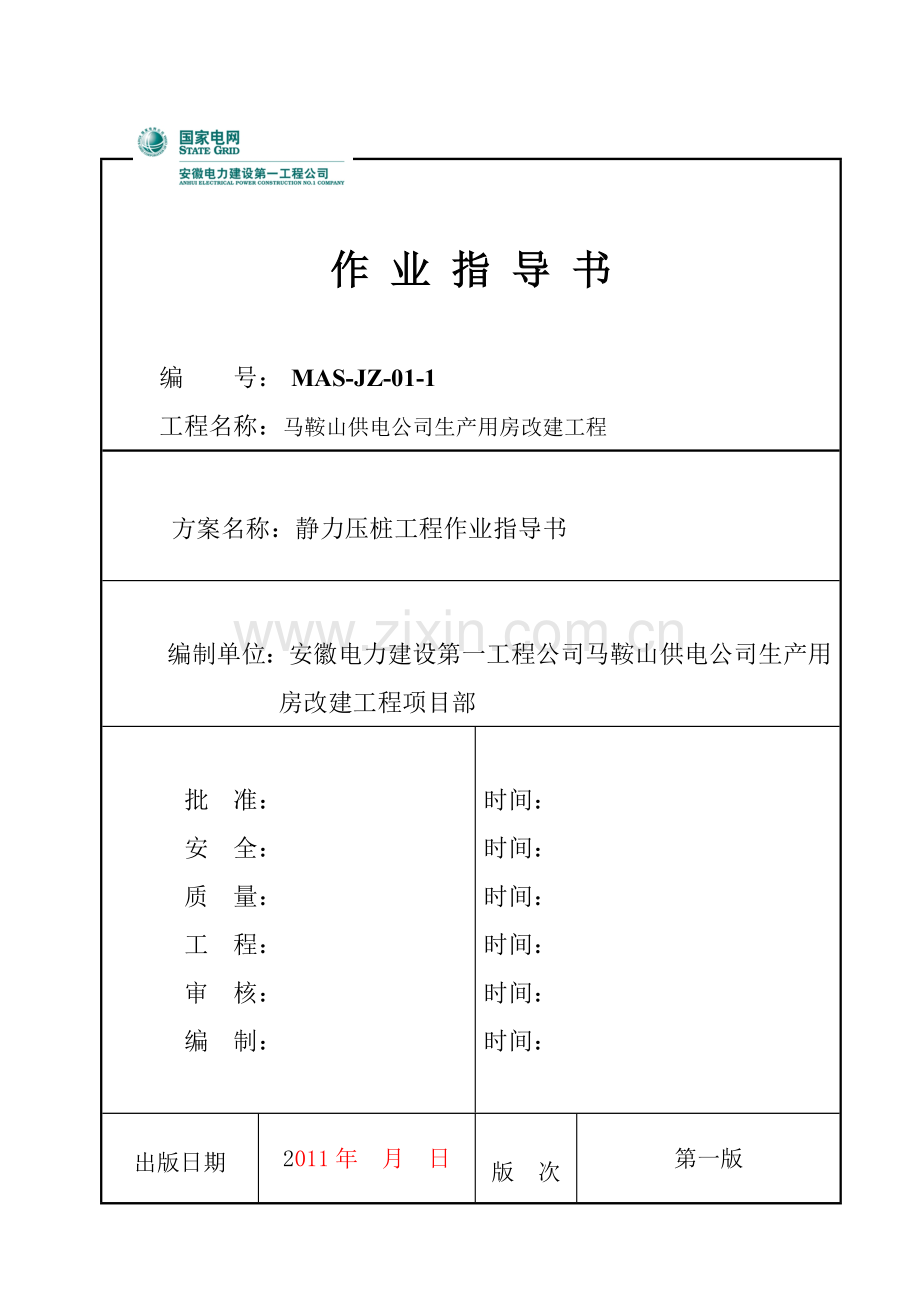

计量运行楼预应力混凝土管桩施工方案.doc

作 业 指 导 书

编 号： MAS-JZ-01-1
工程名称：马鞍山供电公司生产用房改建工程

方案名称：静力压桩工程作业指导书

编制单位：安徽电力建设第一工程公司马鞍山供电公司生产用房改建工程项目部

批 准：
安 全：
质 量：
工 程：
审 核：
编 制：

时间：
时间：
时间：
时间：
时间：
时间：

出版日期
2011年 月 日

版 次
第一版

编号：J00-3W1

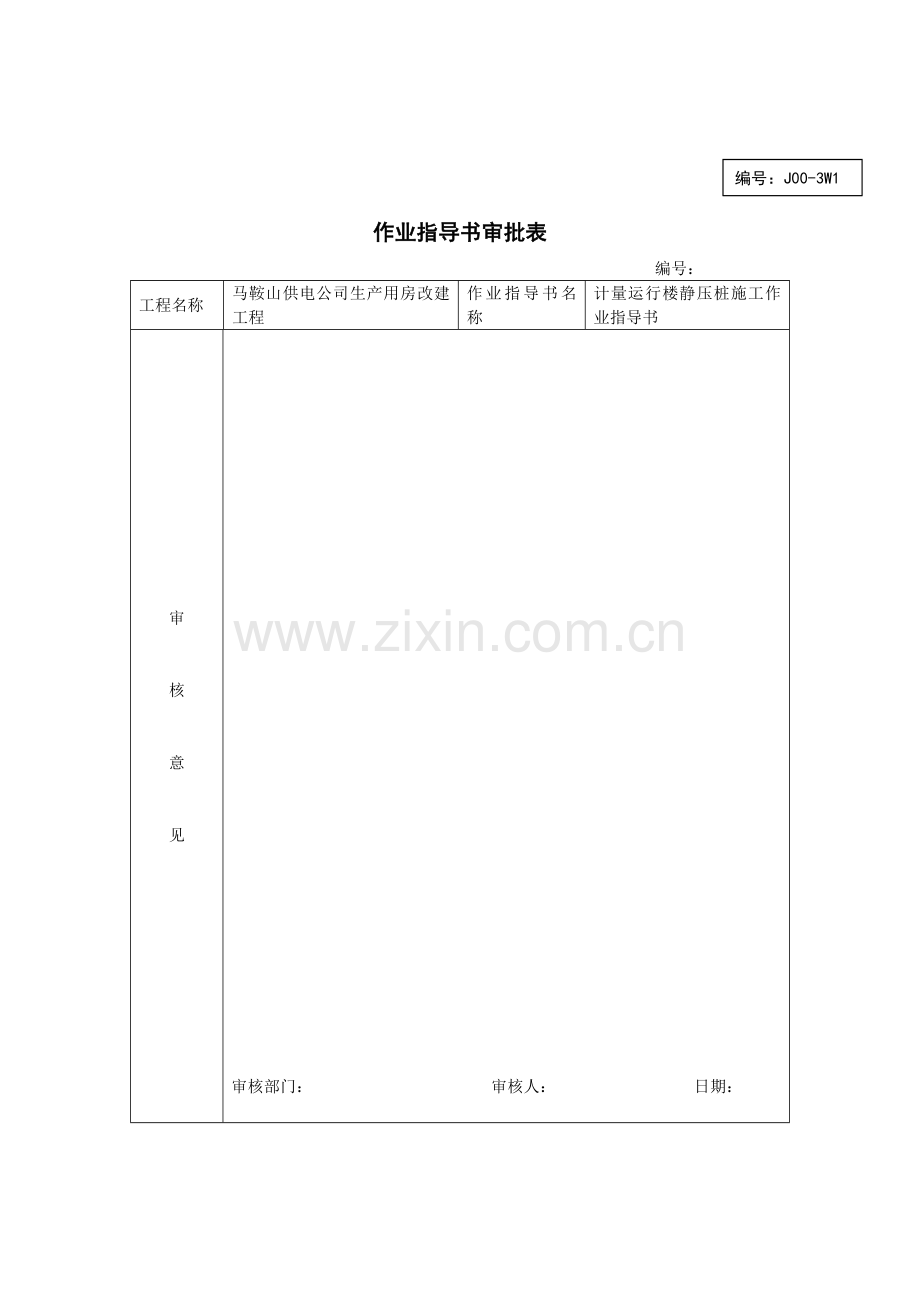

作业指导书审批表
编号：
工程名称
马鞍山供电公司生产用房改建工程
作业指导书名称
计量运行楼静压桩施工作业指导书
审

核

意

见

审核部门： 审核人： 日期：

预应力混凝土管桩施工方案
第一章 工程概况
1、本工程位于马鞍山市经济技术开发区，湖东南路与梅山路交汇处东北侧。本工程经济技术指标：总用地面积 45370 m2，总建筑面积28104 m2,新建建筑面积28104 m2本工程为一期一期工程：9930 m2计量运行楼：5015 m2、输电配电楼：4915 m2，输电配电楼地上,6层地下0层，室外地面到主屋面高度为23.350m，突出屋面的塔楼1层。计量运行楼地上6层，地下0层，室外地面到主屋面高度为23.850m，突出屋面的塔楼1层。工程结构为 钢筋混凝土框架。±0.00相对于绝对高程为8.050m。设计桩顶标高-1.90m。
2、本工程由东南大学设计研究院设计。
计量运行楼工程的安全等级为二级，基础设计等级为乙级
本工程桩选用图集03SG409中PC—A500（100）—10，单桩承载力特征值为810KN，桩总数为109根
桩端进入第3层粉质粘土不少于1.0米，桩顶进入承台50mm，桩顶标高﹣1.900m
桩的定制和制作参见图集03SG409
桩的沉桩原则：以桩长和油压表值为双重控制指标，油压表值为1480KN；
工程桩施工前，需进行3根工程桩的静载荷实验，检测要求参见现行规范和规程要求
第二章 工程重点难点分析
本工程施工的难点和技术重点主要在于：
1、预应力管桩的桩位测量及垂直度控制；
2、控制预应力管桩的质量；
3、桩基施工测量的质量；
4、收锤质量的控制要严格按程序进行施工；
5、桩基施工时的安全。
针对这些难点和重点，我们经过慎重考虑、反复研究，确定了各项工作的施工方案及控制措施，决定采用的主要措施有：
1、合理布置施工平面及打桩顺序，使工程按期完成。
2、本工程测量时，建立统一的测量控制网，利用全站仪测放控制点，确保桩位准确，开始时桩的垂直度控制采用两台经纬仪来控制，施工中每台打桩机尚应配备一把长条水准尺，可随时量测桩身的垂直度。
3、桩基正式施工前，要详细了解工程地质情况。严格按照设计确定的具体收锤标准及各施工参数现场跟踪验收，逐根填写施工记录。
4、桩基施工时，应特别注意安全。起吊管桩时，下面严禁站人。桩打好后桩头高出地面的部分应小心保护，严禁施工机械碰撞或将桩头用作拉锚点；送桩后遗留的孔洞，应立即回填或做好覆盖。
5、为确保施工质量与安全，在施工前应将地质勘察情况标注于施工图纸，必要时现场作标记划定范围，同时在施工前质量安全交底会上向现场施工员、各桩班组成员交底清楚，应注意和采取相关措施，按以往施工经验，宜重锤低击的方法慢慢穿透，当穿不透时，应及时向设计单位反映，采取相应措施。
6、布置1台打桩机械，静力压桩计划打桩时间为7天，共222根桩，平均每天完成30～40根/台。满足施工进度要求。
7、遇到孤石时可采取以下措施：①、若孤石较浅采用挖土机开挖；②、若遇到较深的孤石可采取引孔的措施；③、若碰到孤石而断桩和偏桩时要及时上报甲方设计部及监理和设计院等有关单位前来进行处理，同一承台有一根桩异常情况时，应停止该承台施工，桩机移至第二个承台进行施工,待处理方案完整之后方返回前一承台施工。
第三章 施工进度控制
本工程共109根工程桩，根据现场情况，拟按以下进度计划施工：
1、 1月19日开始试桩，试桩6根1月23日完成；
2、 1月20日起正常施工，预计30根/天。由轴向轴方向施打，同时施工C、D轴，计划7天完成。
3、 施打吊塔桩基，计划1天完成.
第四章 施工质量控制措施
一、打桩常遇问题及防止措施与处理方法。
常遇问题
产生原因
防止措施及处理方法
桩头打坏
桩头强度低，桩顶凹凸不平；保护层过厚；锤与桩不垂直；落锤过高；锤击过久；遇坚硬土层或夹层。
按产生原因分别纠正；
桩身扭转或位移
桩尖不对称；桩身不垂直。
可用棍撬、慢锤低击纠正；偏差不大，可不处理。
桩身倾斜或位移
一侧遇石块等障碍物，土层有陡的倾斜角；桩帽与桩身不在同一直线上。
偏差过大，应拔出移位再打；入土不深（<1m）偏差不大时，可利用木架顶下，再慢锤打入；障碍物不深，可挖出回填土后再打。
桩身破裂
突遇坚硬岩层，锤身落距过高
调整锤身落距。
桩涌起
桩位布置过密；遇流砂或较软土
将浮起量大的重新打入，静载荷试验，不合要求的进行复打或重打，必要时可能还需引孔处理。
桩急剧下沉
遇软土层，土洞；接头破裂，或桩尖劈裂；桩身弯曲或有严重的横向裂缝；落锤过高，接桩不垂直。
将桩拔起检查改正重打，或在靠近原桩位补桩处理。
桩不易沉入或达不到设计标高
遇到埋设物，坚硬土夹层；打桩间隙时间过长，摩阻力增大；
遇障碍或碎石层，用钻孔机钻透后再打入；根据地质资料正确定桩位。
桩身跳动桩锤回弹
桩尖遇树根或坚硬土层；桩身过曲；接桩过长。
检查原因，穿过或避开障碍物；如入土不深应拔起避开或换桩重打。
桩顶击碎桩身折断
施工中遇到坚硬砂土夹层；砼强度不足；桩身不直或桩顶不平：桩帽顶板变形，锤击能力偏心，锤击次数过多，砼疲劳破损；遇到大块石，旧基础等。
不能强穿硬砂夹层时可采用先钻孔后植桩的办法；选用与锤重相适应的桩帽及弹性垫，必要时桩顶加钢板箍；对有疑问的桩位应事先针探。
二、质量控制与竣工测量
1、桩基放线允许误差30 mm，桩插入时的垂直偏差不大于5‰ ；
2、打桩位置的允许偏差：
1～3根桩承台的桩 允许偏差 100㎜
4根以上桩承台的桩 允许偏差 1/2直径或边长㎜
桩身的倾斜度 允许偏差 不得大于0.8%
3、本工程属单位工程中的子分部工程，竣工测量是对预应力管桩施工完后的桩位和桩顶标高进行测量，并绘出实际桩位图。
三、管桩的施打应符合下列规定：
1、第一节管桩起吊就位插入地面时的垂直度偏差不得大于0.5%，现场沿90°方向各设置一个线坠三脚架，随时检查管桩的垂直度；必要时，宜拔出重插。
2、管桩施打过程中，桩锤、桩帽和桩身的中心线应重合，当桩身倾斜率超过0.8%时，应找出原因并设法纠偏。当桩尖进入硬土层后，严禁用移动桩架等强行回扳方法纠偏。
3、打桩时应由专职记录员及时准确地填写管桩施工记录表，并经旁站监理人员（或建设单位代表）验证后方可作为有效施工记录。
四、遇下列情况之一应暂停打桩，并及时与设计、监理等有管人员处理：
——贯入度突变；
——桩头混凝土剥落、破碎；
——桩身突然倾斜、跑位；
——地面明显隆起、邻桩上浮或移位过大；
——总锤击数超过规定值（PHC桩总锤击数不宜超过2500，最后1m沉桩锤击数不宜超过300）。
——桩身回弹曲线不规则。
