施工组织设计平山电气.doc

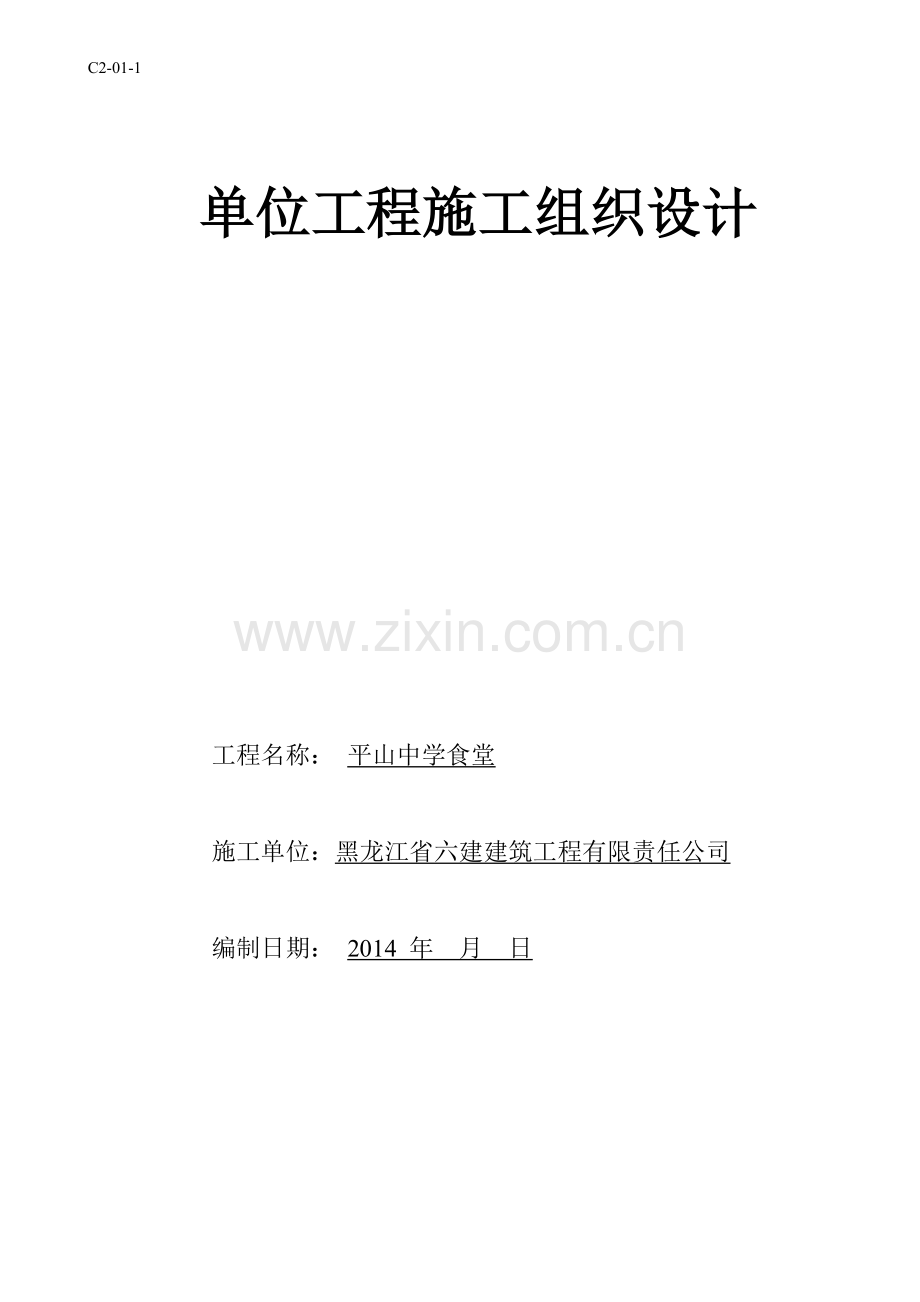

C2-01-1

单位工程施工组织设计

工程名称： 平山中学食堂

施工单位：黑龙江省六建建筑工程有限责任公司

编制日期： 2014 年 月 日

2
·

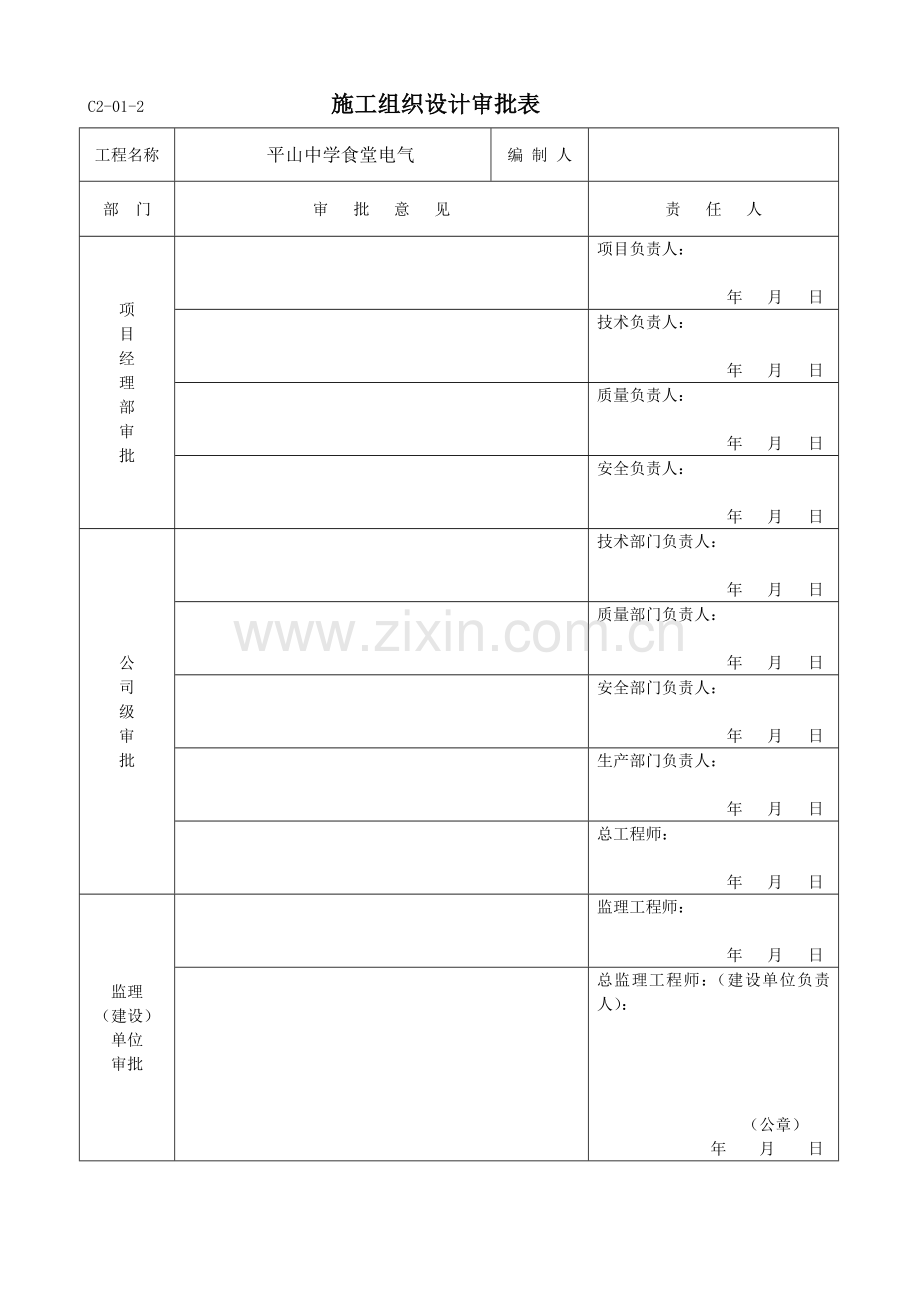

C2-01-2 施工组织设计审批表
工程名称
平山中学食堂电气
编 制 人

部 门
审 批 意 见
责 任 人
项 目 经 理 部 审 批

项目负责人：

年 月 日

技术负责人：

年 月 日

质量负责人：

年 月 日

安全负责人：

年 月 日
公 司 级 审 批

技术部门负责人：

年 月 日

质量部门负责人：

年 月 日

安全部门负责人：

年 月 日

生产部门负责人：

年 月 日

总工程师：

年 月 日
监理
（建设）
单位
审批

监理工程师：

年 月 日

总监理工程师：（建设单位负责人）：

（公章）
年 月 日

目 录
一、工程概况 2
二、编制依据及采用标准 2
三、安全、文明施工目标 2
四、组织机构 3
五、施工安全措施 3
六、施工技术措施 4
七、防火安全措施 11
八、雨季施工措施 11
九、节能施工措施 12
十一、质量保证措施 14
十二、施工材料计划 14
十三、施工人力及机具计划 16
十四、施工进度计划 18

一、工程概况
1、本工程位于兰西县平山镇平山中学院内，由兰西县教育局投资，黑龙江省圣奥建筑设计公司设计,绥化市工程建设监理有限公司兰西分公司 监理。建筑面积约2393.52平方米，由3层组成1层为厨房、餐厅2、3层为宿舍。
2、 本工程包括照明、避雷接地。
3、开工、竣工日期 2014年4月15日—2014年7月15 日。
二、编制依据及采用标准
1、图纸电施1~34。
2、《黑龙江省建筑安装工程施工技术操作规程》DB23/T714—2003
3、《建筑电气安装工程图集》JD10-201413
4、《建筑物防雷设施安装》99D501-1。
5、《常用灯具安装》96D702-2
6、《等电位联结安装》02D501-2。
7、《利用建筑物金属物体座防雷及接地装置安装》03D501-3
8、《接地装置安装》03D501-4
9、《黑龙江省建筑工程施工质量验收标准》DB23/723-2003
三、安全、文明施工目标
严格按照建筑工程施工现场标准化管理规定组织施工和现场安全文明施工，确保安全重大事故为零，确保达到“省级文明工地”。施工过程中要重点加强环境保护和文明施工管理力度，使工程现场始终保持整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。

四、组织机构

项目经理：

工长

技术员

质检员

材料员

安全员

五、施工安全措施
1、施工人员进入施工现场必须遵守现场有关制度，所有人员必须戴安全帽，
穿胶鞋。
2、工作时间不许相互打闹，禁止饮酒，酒后不许上岗。
3、了解“四口”的位置及其保护近口，工作时必须先检查，如发现不安全因素，应及时消除隐患。
4、施工现场临时用电，应由有电工证的电工进行现场维护，禁止一闸多用，接地保护线要连接可靠，配电箱要有锁。
5、施工人员上下建筑物时，要走安全通道，在钢筋上行走时，高抬脚慢放步。
6、煨管器、煨管时，头部避开手柄，防止断裂伤人。
7、手持电动工具，电焊机无齿锯时要配漏电保护器，控制开关要在水平距离20m以内，使用电钻不许戴手套。
8、使用梯子时先要检查是否牢固，合梯要有拉线，在光滑地面上梯子脚要有防滑措施；不允许两人在梯上同时作业，材料上、下要用绳子传递，不许上下抛扔。
9、用手锤时，锤头不得松动，打透眼时被打透的下方要禁止有人施工。
10、穿线时拽线不能用力过猛要互相配合，拽送一致。
11、用电炉子熔锡时，先要办许可证，锡锅不要碰到炉丝，传递锡锅时禁止在人头上递过。
12、严禁带电作业，必要时要制定相应的安全措施，并经过有关领导批准方可执行。
六、施工技术措施
（一）、阻燃管暗配
1、阻燃型绝缘导管及其附件的氧指数应符合国标图集的有关要求，并有产品合格证。阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。
2、开关、插座盒、接线盒等塑料盒、箱应外观整齐、开孔齐全及无劈裂等现象。
3、配合土建结构施工，根据砖墙弹好的水平线，安装盒、箱与管路。
4.、配合土建结构施工，模板现浇混凝土墙、楼板，在钢筋绑扎过程中预埋套盒及管路，同做好隐蔽记录。
5、墙上盒、箱弹线定位：砖墙、大模板混凝土墙、墙盒、箱弹线定位，按弹出的水平线，对照图用小线和水平尺测量出盒、箱准确位置，并标注出尺寸。
6、现浇混凝土板，应根据设计图和规定的要求准确找出灯位。进行测量后。标注出盒子尺寸位置。
7、半硬质绝缘导管的连接可采用套管粘接法和专用端头进行连接；套管的长度不应小于管外径的3倍，管子的接口应位于套管的中心，接口处应用胶粘剂粘接牢固。
8、敷设管路时，应尽量减少弯曲。当线路的直线段长度超过15m，或直角弯有3个且长度为8m，均应在中途装设接线盒。
9、暗敷设应在土建结构施工时，将管路埋入墙体和楼板内。局部剔槽敷
10、管应加以固定，并用强度等级不小于M10水泥砂浆抹面保护，保护层厚度大于15mm。
11、管子最小弯曲半径应≥6D，弯扁≤0．1D(D为管外径)。
12、管进盒、箱连接：可采用粘接或端头连接。管进入盒、箱应与盒、箱里口
子齐，一管一孔，不允许开长孔。
13、模板混凝土墙、板敷管：应先将管口封堵好，管穿盒内不断头，管路沿钢
筋内侧敷设，用铅丝将管绑扎在钢筋上，受力点应采取补强和防止机械损伤的措施。
14、绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面，保护层厚度大于15mm。
（二）．钢管暗敷设
1、敷设于多尘和潮湿场所的电线管路、管口、管子连接处均做密封处理。
2、暗配的钢管路宜沿最近路线敷设并应减少弯曲；埋人墙或混凝土内的管，距砌体表面的净距不应小于15mm。
3、进入落地式配电箱的管路，排列应整齐，管口应高出基础面50mm～80mm,加塑料护帽。
4、一般管径为25mm及以下时，用手扳煨管器。将管子插入煨管器，逐步煨出所需弯度。管径为25mm及以上时，使用液压煨管器，先将管子放入模具，扳动煨管器，煨出所需弯度。
5、管子切断常用钢锯、无齿锯、将需要切断的管子长度量准确，放在钳口内卡牢切割，断口处应平齐不歪斜，管口刮锉光滑，无毛刺，清除管内铁屑。
6、采用套丝板、套管机，根据管外径选择相应板牙，将管子用台虎钳或龙门压架钳紧牢，再把绞板套在管端，均匀用力，不得过猛，随套随浇冷却液，套丝不乱不过长，清除渣屑，丝扣干净清晰。管径20mm及以下时，应分二板套成；管径在25mm及以上时，应分三板套成。
7、稳固盒、箱：稳固盒、箱要求灰浆饱满，平整牢固，坐标正确，现浇混凝土
板墙中盒、箱需加支铁固定，盒、箱底距外墙面小于30mm时，需加金属网固定后再抹灰，防止空裂。
8、管箍丝扣连接。套丝不得有乱扣，必须使用通丝管箍。上好管箍后，管口应对严，外露丝不多于2扣。
9、套管连接宜用于暗配管，套管长度为连接管径的2．2倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密，焊口进行防腐处理。
10、镀锌钢导管，必须用螺纹连接、紧固连接、卡套连接时，不得套管焊连接，严禁对口熔焊连接。管口锉光滑平整，接头应牢固紧密，焊口做防腐处理。
11、管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时，30m；有一个弯时，20m；有2个弯时，15m；有3个弯时，8m。
12、跨接地线两端双面焊接，焊接面不得小于该跨接线截面的6倍，焊缝均匀牢固，焊接处要清除药皮，刷防腐漆。
（三）．开关、插座安装
1、要求同一场所的开关切断方向'致，操控灵活，导线压接牢固。
2、灯具电源的相线必须经开关控制。
3、开关连接的导线宜在圆孔接线端子内折回头压接(孔径允许折回头压接时)。
4、多联开关不允许拱头连接，应采用缠绕接总头后，再进行分支连接。
5、单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线(L)，左极接(N)中性线；竖装时，面对插座的上极接相线（L），下极接(N)中性线，
6、单相三孔、三相四孔及单相五孔插座的(PE)线均应接在上孔，插座保护接地端子不应与工作零线端子连接。
7、压接端子接线时，导线应顺时针方向盘圈压紧在开关、插座的相应端子上；插接端子接线时，线芯直接插入接线孔内，孔径较大时，导线弯回头，再将顶丝旋紧，线芯不得外露。接线时导线要留有维修余量，剥线时不应伤线芯。
8、暗装开关、插座：按接线要求，将盒内甩出的导线与插座、开关的面板按
相序连接压好，理顺后将开关或插座推人盒内，调整面板对正盒眼，用机螺丝固定牢固。固定时应使面板端正，并紧贴墙面。
9、翘板式开关距门口为150mm～20mm；开关不得置于单扇门后。
10、同一室内安装的插座高度应一致；成排安装的插座高度应一致。
11、安装开关、插座时，导线应严格分色，校线准确。防止开关未断相线，插座的相线、零线及地线压接错误。
（四）、管内穿线
1、相线、零线及保护地线的颜色应加以区分，用黄绿双颜色的导线做保护地线，淡蓝色为工作零线，红、黄、绿色为相线，开关回火线宜使用白色。
2、接线盒、开关盒、插销盒及灯头盒内导线的预留长度应为150mm。
3、配电箱内导线的预留长度应为配电箱体周长的1／2。
4．管路较长或转弯较多时，要在穿线的同时往管内吹人适量的滑石粉。
5、同一交流回路的导线必须穿于同一管内。
6、管内穿线的线，不准接头、局部绝缘破损及死弯。导线外径总截面不应超过管内面积的40％。
7、喷灯加热：将焊锡放在锡勺或锡锅内，用喷灯或电炉加热，焊锡溶化后即可进行焊接。加热时要把握好温度，温度过高挂锡不饱满，温度过低挂锡不均匀。因此要根据焊锡的成分、质量及外界环境温度等因素，随时掌握好适宜的温度进行焊接。焊接完后必须用布将焊接处的焊剂及其他污物擦净。
8、导线包扎 ：先用橡胶(或粘塑料)绝缘带从导线接头处始端的完好绝缘层开始，缠绕1-2个绝缘带幅宽度，再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能地拉紧绝缘带。最后，在绝缘层上缠绕1～2圈后，再进行回缠。采用橡胶绝缘带包扎时，应将其拉长2倍后再进行缠绕，然后再用黑胶布包扎，包扎时衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中拉紧胶布，导线接头处两端应用黑胶布封严密。
9、线路检查及绝缘摇测 ： 接、焊、包全部完成后，应进行自检和互检。检查导线接、焊、包是否符合施工质量验收标准、规范的规定，不符合规定时立即纠正。检查无误后再进行绝缘摇测。
10、照明线路绝缘电阻值不小于0．5MΩ，动力线路的绝缘电阻值不小于1MΩ。
11、盒内穿线：盒、箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有适当的余量。导线在管内无接头，不进人盒、箱的垂直管子上口穿线后密封良好，导线连接牢固，不伤线芯，挂锡饱满，包扎严密，绝缘良好。
12、铜导线连接时，导线的缠绕圈不足5圈：未按工艺要求连接的接头均应拆除重新连接。
13、穿线时不得遗漏带护线套管或护口。
（五）、灯具安装
1、塑料台的安装：将灯头盒内的电源线从塑料台的穿线孔中穿出，留出接线长度，削出线芯，将塑料台紧贴建筑物表面，对正位置，用机螺丝将塑料台同定在灯头盒上。
2、将电源线由吊线盒底座或平灯座出线孔内穿出，并压牢在其接线端子上，余线送回至灯．头盒。然后将吊线盒底座或平灯座固定在塑料台上。
3、如果是软线吊灯，首先将灯头线穿过吊线盒盖，打好保险扣，接头盘圈涮锡固定在吊线盒内勺电源线连通的端子上。
4、灯具吊线如需穿塑料软管，必须将软管两端剪成两半分别压在吊线盒与灯头内的保险扣上，软管不能脱出。
5、吊链日光灯安装 首先根据灯具至顶板的距离，截好吊链，把吊链一端挂在灯箱挂钩上，另一端固定在吊线盒内，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上橡胶绝缘胶圈或套上阻燃黄蜡管以保护导线，在灯箱内的端子板(瓷接头)上压牢。导线连接应挂锡，并用绝缘套管进行保护。最后将灯具的反光板用镀锌机螺丝固定在灯箱上，调整好灯脚，装好灯管。
6、连接灯具的软线盘扣、搪锡压线，当采用螺口灯头时，相线接于螺口灯头中间的端子上。
7、灯头绝缘外壳不破损和漏电；带有开关灯头，开关手柄无裸露的金属部分。
（六）、配电箱安装
1、配电箱体应有一定的机械强度，周边平整无损伤。铁制箱体二层底板厚度不小于1．5mm，木制板盘的厚度不应小于20mm，并应刷漆做好防腐处理。
2、配电箱安装 根据设计要求找出配电箱位置，并按照箱外形尺寸进行弹线定位。配电箱安装底口距地一般为1. 5m，在同一建筑物内，同类箱高度应一致，允许偏差lOmm。
3、安装配电箱的木砖及铁件等均应预埋，挂式配电箱(盘)应采用膨胀螺栓固定。
4、配电箱带有器具的铁制盘面和装有器具的门均应有明显可靠的裸软铜线(PE线)接地。
5、配电箱安装应牢固、平正，其允许偏差不大于3mm，配电箱体高500mm以下，允许偏差1．5mm。
6、配电箱(盘)上配线须排列整齐，并绑扎成束，在活动部位应用长钉固定。盘
面引出及引进导线应留有适当余量，以便于检修。
9、配电箱盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分和动触头均不应带电。
（七）、避雷接地
1、建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环行网路，环行网路应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连接。
2、等电位联结内各联结导体间的连接采用焊接时，焊接处不应有夹渣、咬肉、气孔及未焊透等情况。
3、利用承台底板筋、基础梁内主筋、做避雷、接地装置，接地电阻R≤1Ω。
4、利用柱内主筋2根进行可靠焊接。
5、所有进出建筑物给、排水管、消防水管、采暖水管、电气强电、弱电进户钢管，用镀锌扁钢40×4连接，连接处用管卡子连接。
6、凡基础梁断接处，用镀锌元钢φ16、2根进行连接。元钢与元钢焊接长度为元钢直径6倍，双面焊接。元钢与扁钢焊接长度为元钢直径6倍，双面焊接。扁钢与扁钢焊接长度为扁钢宽度2倍，三面焊接。
11、避雷网采用镀锌元钢φ10，支架也采用镀锌元钢φ10，支架高150mm，埋深50mm，支架直线间距为1m，拐角处间距为 0.5m。
12、避雷网在中间处（没有女儿墙处），支架采用混凝土墩。
13、按图敷设室外接地极的引出线φ12镀锌元钢，若接地电阻值不符合设计要求，敷设室外接地极，直至接地电阻值符合设计要求为止。
14.接地电阻测试箱距室外地面0.5m.
七、防火安全措施
1、对现场人员进行综合治理和安全防火知识教育，建立防火机构，在显著位置上设置消防器材。
2、设置专职与兼职现场安全员，防火员，对施工现场实施全天侯安全防火监督
3、五级以上大风，施工现场不许有电焊、气焊作业。
4、使用气焊、乙炔瓶、氧气瓶操作面成三角距离，不少于10m。
5、潮湿环境时，施工用电照明必须使用36V的安全电压施工。
6、用于炉子化锡烘干时，必须申报用电炉子许可证，使用电炉子时周围必须考虑防火措施。
八、雨季施工措施
1、施工现场使用临时配电箱，必须制定防雨、防潮措施。电源必须用防水电缆。
2、施工现场的电动设备，如电焊机、无齿锯、套丝机要有防雨措施，例如搭设的防雨蓬。
3、现场施工的临时配电箱，要有接地线，要定期测试，电阻值是否符合要求。
4、电动设备要配漏电保护装置，使用电动设备进禁止在潮湿、积水处操作。
5、在潮湿、积水处施工时，施工照明必须采用36V安全电压的照明进行。
6、现场中照明及用电设备在露天安装时，要搭设防雨蓬或防雨罩。
7、施工人员进入施工现场时必须穿绝缘鞋，在雨季季节临近时必须对施工现场用电设备，暂设照明进行全面检查。线路应逐线进行绝缘电阻测试。
九、节能施工措施
1、荧光灯灯具和高强度气体放电灯灯具的效率不应于节能工程施工质量验收标准的规定。
2、管型荧光灯镇流器能效限定值不小于节能工程施工质量验收标准的规定。
3、照明设备谐波含量限值应符合节能工程施工质量验收标准的规定。
4、照明光源、灯具及其附属装置的选择安装，必须符合设计要求。
5、室内灯具布置均匀，一盏灯时就位在梁、墙分格中心。
6、照明的控制方式和功能应符合设计要求。
7、居位建筑有楼梯间，走道的一股照明应采用节能自熄开关。
8、每个照明开关所控光源数不宜太多，每个房间灯的开关数不宜少于2个。
9、房间或场所没有两列或多列灯具时，应按下列方式控制， ①所控灯列与侧窗平行。
10、低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送验，每芯导体电阻值必须符合节能工程施工质量验收标准的规定。
11、三相供电电压控制偏差为系统电压±7%。单相220V为±7%。
12、三相电压控制在不大于额定电压的2%，短时不大于4%。
13、公共电网控制在电压总 波畸变率为5%，奇此谐波含有率为4%。偶次谐波含有率为2%。
14、谐波电流不应超过节能工程施工质量验收标准的规定中的允许值。
15、三相照明配电干线的各相负荷宜分配平衡，其最大相负荷不宜起过三相负荷平均值的115%，最小负荷不宜小于三相负荷平均值的85%。
16、在通电试运行中，应测试并记录照明系统的照度和功率密度值
①照度值不得小于设计值的90%。
②功率密度值应符合《建筑照明设计标准》GB50034中的规定。
十、成品保护措施
1、敷设建筑电气安装管路时，应保持室内的清洁及完整。
2、现浇混凝土楼板上配管时，注意不要踩坏钢筋，土建浇筑混凝土时，电工应留人看守，以免振捣时损坏配管及盒、箱移位。遇有管路损坏时，应及时修复。
3、在混凝土板、加气板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面砸碰孔洞。
4、开关、插座安装完毕后，应保持面板的清洁。其他工种在施工时，注意不要损坏开关、插座等。
5、明配管路及电气器具时，应保持室内的清洁及完整。搬运材料和其他机具时，不得碰坏门窗和墙面等。电气照明器具安装完成后，不要再喷浆，如果必须喷浆时，应做好电气设备及器具的保护好后再喷浆。
6、电缆敷设应在土建吊顶、精装修工程开始前进行，防止电缆施工时对吊顶、装饰面层的破坏。
7、当土建已完成墙面、楼板湿作业，楼层装修已基本完善时，可进行配电箱安装。安装好后，检查无任何问题，锁好箱门、钥匙保管好，外用包装纸箱或塑料布包好箱体用胶纸缠紧，防止划伤漆面和丢失箱内附件，并避免弄脏电具、仪表。安装箱面板时，应注意保持墙面整洁。
8、安装接地体时，不得损坏散水和外墙装修；开挖土方时，注意不要损坏接体；不得随意移动已经绑好的结构钢筋。
9、对于变配电设备、仪器仪表、成盘电缆等重要物资在进场后交工验收前应设专人看护防止丢失和损坏。配电柜安装好后，应将门窗关好、锁好、以防止设备损坏及丢失。
10、当防雷引下线敷设时，注意保护好土建结构及装修面；当避雷网敷设时，不得损坏外檐装修；当防雷引下线敷设后，应避免砸碰。拆除脚手架时，不得碰坏避雷针。
十一、质量保证措施
1、材料进场经检验合格后方可使用，并附产品合格证及相关证件。
2、标准层开关、插座、灯具、配电箱位置应一致。
3、顶板上预埋灯头盒应在大模板上画十字线，每边超过灯头盒该不小于
5mm，灯头盒底紧贴模板面，固定点不小于两点。
6、纸会审主要抓主电气设备层、顶层、各种风管。
7、配电箱预留孔洞要求制作可拆卸，可重复利用的木盒子，尺寸见《电气安做法》规定。
8、所需预留在二次结构内安装的管线位置必须与土建建筑图核对预留细部尺寸，不得利用电气平面图按比例测量。
9、同一建筑物内标准间管路敷设应保持统一，固定点间距误差在50mm范围内。
10、导线应根据设计提出材料计划。
十二、施工材料计划

主要材料计划表
名称
数量
进场时间
阻燃塑料管
3000m
2014．4-2014．7
镀锌钢管
1000m
2014．4-2014．7
塑料铜线
15000m
2014．8-2014．9
镀锌扁钢
100M
2014．4
灯具
200套
2014．10
开关、插座
100套
2014．10
配电箱
10台
2014．10
镀锌元钢Φ10
200 m
2014．10

十三、施工人力及机具计划
劳动力计划表
时间
工种
人数
2014年4月
电工
6
2014年5月
电工
6
2014年6月
电工
6
2014年7月
电工
6

机具进场计划表
名称
数量
时间
电焊机
1台
2014．4．1
套丝机
1台
2014．5．1
无齿锯
1台
2014．5．1
台钻
1台
2014．5．1
冲击钻
3把
2014．5．1
云锯
3台
2014．6．1
射钉枪
4把
2014．6．1
兆欧表
1个
2014．6．1
万用表
1个
2014．6．1

20
·

十四、施工进度计划
施 工 进 度 表
工程名称
单位
工程量
2014年
1月
2月
3月
4月
5月
6月
7月
8月
9月
10月
11月
12月

基础接地
M
200M

铁管、阻燃管暗配
M
3000

管内穿线
M
4000

开关、插座安装
套
100

灯具安装
套
200

配电箱安装
台
10

避雷网安装
米
200

调试、送电

竣工
