楼脚手架搭设施工方案.doc

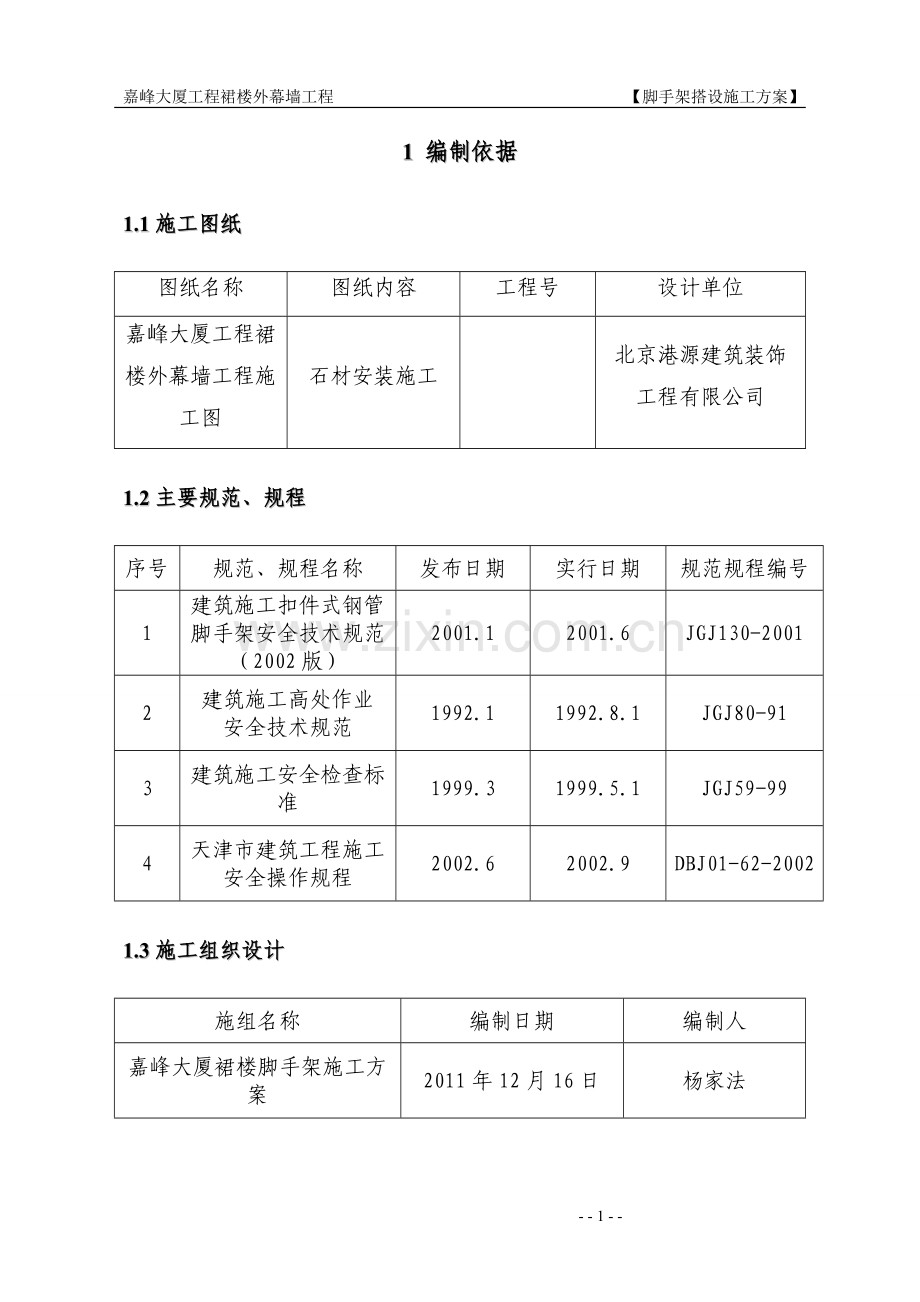

嘉峰大厦工程裙楼外幕墙工程 【脚手架搭设施工方案】目 录1 编制依据11.1施工图纸11.2主要规范、规程11.3施工组织设计11.4参考图书22 工程概况32.1工程概况32.2工程简介33 安全技术交底34 材料的选择55 脚手架的搭设顺序56 架体、基础57 架体间距及要求68 杆件搭接方法69 架体拉接710 剪刀撑设置711安全网设置812脚手架基本要求813脚手架验收914脚手架的安全管理、维护1015脚手架拆除1016文明施工要求1117架子搭设安全保证1218脚手架的承载力计算13 - - 19 - -1 编制依据1.1施工图纸图纸名称图纸内容工程号设计单位嘉峰大厦工程裙楼外幕墙工程施工图石材安装施工北京港源建筑装饰工程有限公司1.2主要规范、规程序号规范、规程名称发布日期实行日期规范规程编号1建筑施工扣件式钢管脚手架安全技术规范（2002版）2001.12001.6JGJ130-20012建筑施工高处作业安全技术规范1992.11992.8.1JGJ80-913建筑施工安全检查标准1999.31999.5.1JGJ59-994天津市建筑工程施工安全操作规程2002.62002.9DBJ01-62-20021.3施工组织设计施组名称编制日期编制人嘉峰大厦裙楼脚手架施工方案2011年12月16日杨家法1.4参考图书序号图书名称出版日期1建筑施工手册（第四版）2003.92简明施工计算手册1999.73实用建筑施工安全手册1999.74建筑施工脚手架使用手册1994.52 工程概况2.1 工程概况本工程位于天津市武清区雍阳西道、英华国际学校正对面，进行嘉峰大厦外墙石材安装的脚手架搭、拆工程。该脚手架的搭设为了进行外墙保温、石材、玻璃幕墙、门窗、金属栏杆、檐口石材造型等工序施工安装。依据墙面装饰施工方提供的各种施工要求，且满足干挂石材及玻璃幕墙安装间距的正常施工。本脚手架拟搭设为双排，地面往上每十米挂一道安全水平网，防止高空坠物，各拉结点采用钢性拉结在主体结构柱位置，且每个窗口用钢管拉结将双边锁死，侧边用顶撑支紧，以防架子里外晃动，剪刀撑每5根立杆设置上层连续设置并到顶，外排架内侧挂密目式安全网，并要求严实无缝隙。本工程裙房共3层，高度为16.45M；主体结构均为框架剪力墙结构，本次施工的范围为外墙石材、檐口造型等。3 安全技术交底3.1脚手架搭设前施工现场负责人应根据使用队伍的情况，人员的组成，具体向操作施工人员进行安全技术交底，交底内容要具体、全面、详细，有针对性，能便于施工，交底内容包括脚手架基础做法，杆件间距，拉接点作法和间距，剪刀撑的设置，操作人员脚手架搭设中自身防护措施等。3.2、架子工，必须经专业培训，考试合格，持特种作业操作证上岗作业。3.3、架子工必须经过体检，凡患有高血压、心脏病、癫闲病、晕高或视力不够以及不适合于登高作业的，不得从事登高架设作业。工前、工中严禁饮酒。3.4、正确使用个人安全防护用品，在高处（2m以上）作业时，必须佩戴安全带与已搭好的立、横杆挂牢。3.5、脚手架要结合工程进度搭设，搭设未完的脚手架，在离开作业岗位时，不得留有未固定构件和不安全隐患，确保架子稳定。在带电设备附近搭、拆脚手架时，宜停电作业。3.6、搭设部位的下方地面必须设警戒区域，张挂醒目的警戒标志，设有专职监护人员。警戒区域内严禁人员通行或在脚手架下方组织施工。地面监护人员必须认真负责，不得脱岗。3.7、所有搭设外架的作业人员，应严格按照高处作业规范执行和遵守安全纪律及搭设工艺要求进行作业。3.8、搭设脚手架杆件，必须由23人协同操作。搭纵向水平杆时，应由站在中间的人员（或者下方人员）从楼层内传递至对应的人员手中，严禁由上往下传递。3.9、按搭设的反程序进行拆除，即安全网十字盖大横杆小横杆立杆。3.10、不允许分立面搭设或上、下二步同时搭设（踏步式）。做到：一步一稳，一杆一稳定。3.11、所有斜拉杆、脚手板设施和材料等，必须随着脚手架的步、层同时进行上升。3.12、当日或者当班完工后，应仔细检查岗位周围情况，如发现存有不安全隐患的部位，应及时进行维护整治或恢复原加固点（设施）。在确保安全可靠后，方可离开现场。3.13、在搭设作业过程中，如发现紧急情况时，必须立即向项目经理部领导或有关管理人员报告。禁止瞒报。4 材料的选择4.1钢管：立杆、纵向水平杆选用外径48、壁厚3-3.5，长度3.5-6.5m，横向小横杆选用长度1.5-3.5m的钢管。使用前进行挑选，凡严重锈蚀、压扁、硬弯的钢管不准使用在脚手架上。4.2扣件：直角扣件、旋转扣件、对接扣件采用可锻铸铁制作的扣件，其材质符合钢管脚手架扣件（GB15831）。 其螺栓拧紧扭力矩不小于65N*m。使用前进行挑选，凡严重锈蚀、变形、断裂、螺栓易扣的扣件不准使用在脚手架上。（应提供钢管、扣件的质保书、复试报告）5 脚手架搭设顺序5.1 脚手架搭设顺序根据现场实际情况垫板搭设立杆搭设第一步纵向水平杆搭设临时支撑搭设扫地杆立杆搭设连墙杆搭设大横杆搭设剪刀撑搭设连墙杆拆除临时支撑。6 架体、基础6.1搭设脚手架前，垫板采用50厚，200-300宽、2-3m长的松木板，沿楼长度平行铺设。脚手架立杆底部、纵向水平平均设置扫地杆，横向设置扫地杆，搭设在纵向扫地杆下方，距地面200用直角扣件固定在立杆上，确保立杆不位移，保证脚手架的稳定。7 架体间距及要求7.1立杆间距要求1.5m，为了满足施工要求立杆在柱子的四角的立杆间距在1.8米，其它横向立杆要求不大于1.5m，柱子内侧立杆纵距要求不大于1.6米柱外侧立杆纵距要求1.5米。（平面图一份）7.2纵向水平杆步距要求第一步纵向水平杆步距和其他纵向水平杆步距1.8m。7.3拉接点要求井字型夹柱。7.4剪刀撑间距要求，剪刀撑跨越立杆根数为5-7根（不大小于6m），剪刀撑搭设角度45-60之间，剪刀撑应在脚手架尽端，转角处连续设置。7.5节点要求，每一节点处搭设必须设横向水平杆。7.6架体与柱之间宽度要求350mm。8 杆件搭接方法8.1立杆对接搭接方法为保证架体整体稳定，立杆接头位置相互错开，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于0.5m，各接头中心至主节点的距离不大于步距的1/3。为保证立杆顶端杆高度一致，顶层顶步可采用搭接，搭接长度不少于1.5m，卡两个旋转卡扣。8.2纵向水平杆对接搭接方法纵向水平杆必须设置在立杆内侧，对接扣件交错布置，两根相邻纵向水平杆的接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500。各接头中心至最近主节点的距离不大于跨度1/3。8.3剪刀撑杆搭接方法剪刀撑杆搭接长度不小于1000，旋转扣件不少于3个卡牢。9 架体拉接9.1、为保证架体的整体稳定，单排脚手架与建筑物柱子采用刚性方式，以防架子里外晃动。用四根钢管四面用直角扣件锁死柱子或剪力墙窗洞口，具有抗倾覆力矩抵抗倒塌，分散外力。10 剪刀撑设置10.1为保证架体纵向的稳定，脚手架架体的四侧必须设置剪刀撑，每道剪刀撑宽度、高度为四跨六步设置，设置起点由转角处开始，设置剪刀撑要前后对称、左右对称、上下对应，剪刀撑搭设斜杆与地面的夹角度数45-60，483.5钢管。剪刀撑随架体同步搭设，沿脚手架全高连续设置。10.2剪刀撑斜杆，接头的搭接长度为不小于1000，两杆用三个旋转扣件卡牢，旋转扣件卡牢固定在与之相交的立杆上（每一个相交点都要卡牢固定），旋转扣件中心线至杆端点的距离为150。11 安全网设置 11.1、脚手架里侧使用安全密目网，架体与柱之间挂平网，安全立网全部封闭架体，网与架管使用铅丝绑牢，将网周边每隔450系牢在脚手管架体。架体与柱之间挂二道平网，挂网部位首层顶部及第三步架及10米处。网连接严密、平整、无漏洞，网内无杂物。安全立网高于作业层1.50m。12 脚手架基本要求12.1脚手架结构搭设形式，采用扣件式钢管落地式双排外脚手架，脚手架总高度为高于檐口楼顶，立杆垂直度偏差不大于架高的1/200且不大于10，纵向水平杆同跨内水平不大于10，纵向水平两端不大于20，纵向水平杆搭设时长向杆压短向杆。12.2脚手架立杆纵向间距设置1.50m，横向间距设1.5m，纵向水平杆步距为1.8m，每一个立纵节点处设一横向水平杆，横向水平杆与纵向水平杆相交点必须用扣件卡牢。12.3剪刀撑五步六跨，剪刀撑连续设置。12.4立杆顶部端头扣件的边缘至杆端距离不应小于100。纵向水平杆端头、横向水平杆脚手架外侧一端扣件的边缘至杆端距离不应小于100，不应大于120。12.5双排脚手架，外排高度高于檐口，里面一排低于檐口1米。 12.6扣件、旋转扣件、接头扣件使用时开口应朝上或朝内。各种扣件必须与管外径相同。螺栓拧紧扭力矩不应小于40Nm，且不应大65 Nm。12.7由于工地现场地下室拆除楼面，故脚手架现在优先搭设三侧，地下车库一侧的部分架体改为在零层楼板处悬挑。13 脚手架验收13.1基础坚实、平整、基础垫板不晃动，立杆底座齐全，按规范及方案要求，横向设扫地杆，必须保证无积水。基础底座不滑动、不沉降。13.2拉结点做法是否按规范及方案要求设置，重点验收拉结点的位置、数量、拉结点方法及牢固程度。13.3杆间间距是否按方案要求搭设，纵向水平杆布局是否合理，搭设是否顺直。节点处是否搭设小横杆，是否两端固定。剪刀撑是否沿脚手架高度连续设置，角度、组数、搭接长度是否按规范及方案要求设置。13.4立网封挂是否严密，防护栏杆及设置是否符合要求。13.5杆件的搭接是否符合规范要求，严禁用铅丝代替扣件使用。13.6施工层是否采用平网或其他措施封闭，施工层脚手架内立杆与建筑物之间是否进行封闭。13.7脚手架验收二次，时间段为材料进场时验收一次，架体搭设四到五步时验收一次，架体搭设全部完善时验收一次。经验收达到规范要求才能交付使用，验收时存在的问题施工负责人要定时间，定人进行整改，整改后才能交付使用。14 脚手架的安全管理、维护14.1脚手架搭设操作人员必须经市主管部门培训考核合格后，持证上岗。搭设脚手架人员作业时必须戴安全帽，高度2m以上必须系安全带，穿防滑鞋。14.2施工中不得将模板支架、物料提升机的缆风绳、泵送砼输送管固定在脚手架上。14.3遇有恶略天气、大雨、大雾、六级以上风时，应停止脚手架的搭设及拆除作业。14.4在脚手架使用期间严禁随意拆除下列杆件；主节点处的纵向和横向水平杆、扫地杆、连墙杆、剪刀撑。14.5不得在脚手架基础及其邻近处进行挖掘作业；如果必须进行挖掘作业，必须采取必要安全措施及可靠的方案，确保脚手架的稳定。14.6在脚手架上进行电气焊作业时，必须有防火措施，并设专人监护。备灭火器，填写作业票。未经施工负责人允许，任何人不准随意拆除架体上的杆件扣件，安全密目网等。14.7脚手架交付使用后，要设专人、责任落实、责任分明对脚手架进行管理，监督检查。15 脚手架拆除15.1脚手架拆除应提前申报，并对操作人员进行详细的安全技术交底。15.2拆除时应划定作业区，作业区要设置围挡，挂警戒标志和设专人监护人，所以幢口、出入口要封堵，防止无关人员进入作业区发生误伤。15.3拆除的脚手板、架管和卡扣件（装袋）用绳系下。严禁随手乱扔，以免伤人。15.5拉结点应随架体同步拆除，不准提前拆除拉结点。15.6拆除前应对脚手架进行全面检查加固，并做到先搭后拆，后搭先拆，自上而下，一步一清，分段拆除高差不大于2步，如高差大于2步，应增设连墙件加固。拆除作业时要统一指挥，上下呼应，动作协调15.7合理安排每天的拆除工作量，收工后未拆架体要进行加固，保持架体整体稳定性。15.8拆除后的物料要分类进行码放。15.9拆除的过程中，应注意对成品进行保护，操作人员要穿戴防护用品，高度2m以上要系安全带，确认装修工程全部完工后方可拆除。16 文明施工要求根据脚手架施工的特殊性，结合公司职业健康安全管理手册、程序文件，要求施工时做到如下；进施工现场的人员必须戴好安全帽，高空作业第好安全带，穿好防滑鞋等，现场严禁吸烟。进入施工现场的人员要爱护场内的各种设施和标示牌，不得随意拆除和移动标示牌。严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。脚手架拆除人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。上架子作业人员上下均应走人行梯道，不准攀爬架子。不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面；塔吊物体时不能碰撞和拖动脚手架。拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。要保证脚手架体的整体性，不得与井架、升降机一并拉结，不得载断架体。施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。使用的工具要放在工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领退料手续。施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。17 架子搭设安全保证架子安装负责人、安全负责人、监护人在现场看好作业人员。18 脚手架的承载力计算依据建筑施工安全技术手册脚手架的设计和计算。1.1已知确定和条件1.1.1脚手架立杆的横距b=1.5m，立杆的纵距L=1.5m，大横杆距h=1.5m。1.1.2结构施工荷载3kn/。1.1.3脚手架与结构主体连接后的布置，水平距离L1=3L=3*1.5=4.5M。2.脚手架荷载计算取跨度1.5m计算一单位外为P1，内为P22.1大横杆：共11道11*1.5m*3.84kg/m*9.8N=620.928N2.2小横杆：共11道11*1.1m*3.84kg/m*9.8N=455.347N2.3立杆：高15m15m*3.84kg/m*9.8N=564.48N2.4脚手板：共2道取1道0.05*1.6*600*9.8N=470N2.5扣件：20*1.84*9.8=360N2.6剪刀撑：17*1.3*3.84*1/3*9.8=277N2.7安全网：1.6*17*0.5*9.8=140N2.8施工荷载：270/2*1.6*9.8=2117N综合值：P1=7500 P2=7000N Mmax1.25*7500+0.2*7000=10775NmW=Af/ f10775103/1.2*215=41.76*1.3=54.29安全系数K=1.3 41.76*1.3=54.293满足安全要求。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
