1、施工组织设计大纲 目录 第 1 页 目 录 第一章 编制说明.1 第一节 总体说明.1 第二节 编制依据.1 第三节 指导思想.3 第四节 实施目标.3 第二章 工程概况.1 第一节 工程建设情况.1 第二节 建筑设计概况.1 第三节 结构设计概况.2 第四节 安装工程概况.3 第五节 工程特点.5 第三章 施工部署.7 第一节 项目组织机构.7 第二节 总体施工顺序.9 第三节 施工准备.18 第四章 主要分部分项工程施工方法.35 第一节 施工测量.35 第二节 土方工程施工.41 第三节 基础结构施工.45 第四节 主体结构施工.50 第五节 脚手架工程.68 第六节 砌体工程施工.72

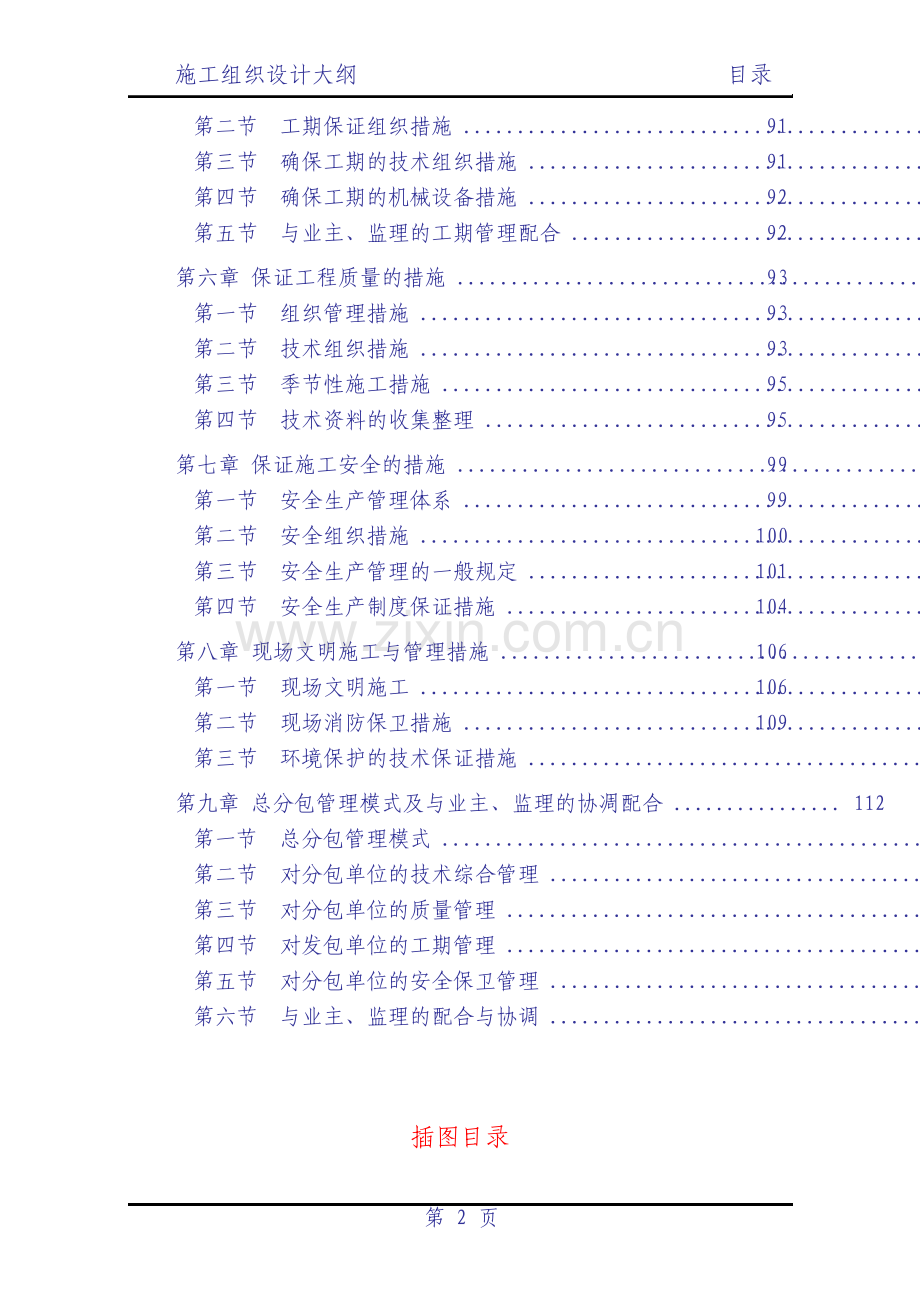

2、 第七节 装饰工程施工.73 第八节 屋面工程施工.78 第九节 设备安装工程.82 第十节 施工预埋预留及与分包单位的配合.87 第五章 工程进度计划及其保证措施.89 第一节 总工期进度计划.89 施工组织设计大纲 目录 第 2 页 第二节 工期保证组织措施.91 第三节 确保工期的技术组织措施.91 第四节 确保工期的机械设备措施.92 第五节 与业主、监理的工期管理配合.92 第六章 保证工程质量的措施.93 第一节 组织管理措施.93 第二节 技术组织措施.93 第三节 季节性施工措施.95 第四节 技术资料的收集整理.95 第七章 保证施工安全的措施.99 第一节 安全生产管理体系
3、.99 第二节 安全组织措施.100 第三节 安全生产管理的一般规定.101 第四节 安全生产制度保证措施.104 第八章 现场文明施工与管理措施.106 第一节 现场文明施工.106 第二节 现场消防保卫措施.109 第三节 环境保护的技术保证措施.110 第九章 总分包管理模式及与业主、监理的协凋配合.112 第一节 总分包管理模式.112 第二节 对分包单位的技术综合管理.114 第三节 对分包单位的质量管理.115 第四节 对发包单位的工期管理.116 第五节 对分包单位的安全保卫管理.116 第六节 与业主、监理的配合与协调.117 插图目录 施工组织设计大纲 目录 第 3 页 插图
4、 1 施工组织机构体系图.8 插图 2 陈列馆平面分区示意图.10 插图 3 地下车库平面分区图.11 插图 4 重檐施工缝留设示意图.12 插图 5 各单项工程开工顺序示意图.14 插图 6 陈列馆施工顺序示意图.15 插图 7 地下车库施工顺序示意图.16 插图 8 设备综合楼施工顺序示意图.17 插图 9 施工总平面布置图.28 插图 10 临时用水平面布置图.30 插图 11 临时用电平面布置图.34 插图 12 平面控制轴网及控制点的布置图.37 插图 13 高程控制点平面布置图.40 插图 14 土方整体施工程序图.42 插图 15 工程土方开挖方向及运土路线图.43 插图 16
5、基础结构施工程序图.45 插图 17 工程总工期计划网络控制图.90 插图 18 项目安全生产管理体系图.100 插图 19 项目文明施工管理体系图.108 插图 20 总分包管理模式.113 插表目录 插表 1 中建三局省博物馆工程项目经理部管理人员名单.9 插表 2 各单体工程平面分区表.10 插表 3 综合陈列馆工程周转材料需用量计划表.18 插表 4 地下车库工程周转材料需用量计划表.19 施工组织设计大纲 目录 第 4 页 插表 5 项目主要作业设计编制计划表.21 插表 6 主要机械设备需用计划表.22 插表 7 主要工种劳动力需要量计划表.25 插表 8 临时设施计划表.26 插
6、表 9 施工用电负荷计算表.32 插表 10 主要测量仪器配备表.41 插表 11 工期控制点一览表.89 插表 12 斜屋面重点部位质量通控制表.95 插表 13 主要安全隐患防治表.104 施工组织设计大纲 编制说明 第 1 页 第一章 编制说明 第一节 总体说明 依据国家、地方和行业现行的施工及质量验收标准、规范、规程,结合我企业的质量体系文件及现场实际踏勘情况,特编制XX省博物馆综合陈列馆等工程施工组织总纲,用于指导现场各子单位工程总体施工部署及各子单位工程施工组织设计的编制。本施工组织设计在编制的过程中,充分考虑了本工程特点,结合我司多年来的科技水平及楚文化馆的施工经验,优化施工方案
7、,本着提高施工质量、降低工程造价、缩短工期和保证安全的原则,制订了本工程的施工组织、施工技术、施工质量、施工安全等措施,并考虑了现场条件和设计要求,积极采用新技术、新工艺、新方法、新材料,以保证优质、按期地完成各子单位工程的施工任务。第二节 编制依据.XX 省博物馆综合陈列馆等工程相关施工蓝图。.2004 年元月 10-11日图纸会审纪要。.国家和地方有关法律、法规和规定。.国家和行业有关标准、规范、规程等。施工组织设计大纲 编制说明 第 2 页 类别 名称 编号或文号 国标 工程测量规范及条文说明 GB50026-93 国标 地下工程防水技术规范 GB50108-2001 国标 混凝土强度检
8、验评定标准 GBJ107-87 国标 建筑地基基础工程施工质量验收规范 GB50202-2002 国标 砌体工程施工质量验收规范 GB50203-2002 国标 混凝土结构工程施工质量验收规范 GB50204-2002 国标 钢结构工程施工质量验收规范 GB50205-2001 国标 屋面工程质量验收规范 GB50207-2002 国标 地下防水工程质量验收规范 GB50208-2002 国标 建筑地面工程施工质量验收规范 GB50209-2002 国标 建筑装饰装修工程质量验收规范 GB50210-2001 国标 建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 国标 建筑工
9、程施工质量验收统一标准 GB50300-2001 国标 平法制图 GB50303-2002 国标 智能建筑工程质量验收规范 GB50339-2003 国标 建筑工程项目管理规范 GB/T50326-2001 行标 钢筋焊接及验收规范 JGJ18-2003 行标 建筑机械使用安全技术规程 JGJ33-2001 行标 建筑施工安全检查标准 JGJ59-99 行标 建筑地基处理技术规程 JGJ79-2002 行标 建筑工程冬期施工规程 JGJ104-97 行标 钢筋机械连接通用技术规程 JGJ107-2003 行标 外墙饰面砖工程施工及验收规范 JGJ126-2000 行标 建筑施工扣件式钢管脚手架
10、安全技术规范 JGJ130-2001 行标 混凝土泵送施工技术规程 JGJ/T10-95 施工组织设计大纲 编制说明 第 3 页 第三节 指导思想 贯彻科技是第一生产力的方针,以质量为中心,执行 ISO9001 系列标准,按照我司质量管理和质量保证建立工程质量保证体系;编制项目质量计划;选配高素质的项目经理及管理人员,组成项目经理部;按国际惯例实施项目管理;积极应用推广新技术、新工艺、新材料、新设备;精心组织,科学管理;在预定工期内优质、高速、安全、低耗地完成本工程的建设任务。第四节 实施目标 1.质量目标 国家优质工程(鲁班奖)。2.工期目标 确保 230 个日历天完成招标范围内工作内容。3
11、.安全及文明施工目标 杜绝死亡、重伤及消防、机械事故,把本工程创建成安全文明施工优良现场。保证不影响道路、给排水、电力、通讯等市政设施的正常使用,保持场容、市容清洁,保证交通及防火安全,最大限度减少对环境的影响。4.投资控制目标 积极协助业主,提出合理化建议,科学地编制施工方案和作业计划,减少定额外消耗,为业主最大限度节约投资。施工组织设计大纲 工程概况 第 1 页 第二章 工程概况 省博物馆群体工程采用现代建筑手法,以一主两翼的对称式高台建筑勾绘了楚文化那飘逸穹远的文化含蕴。高台式综合陈列馆与两翼的双雀式已建编钟馆及楚文化馆遥相呼应。工程总体设计气势宏伟,构思严谨,她的建成不但成为东湖风景区
12、的又一重要景点,也将成为 XX 省重要的标志性建筑。第一节 工程建设情况 XX 省博物馆综合陈列馆工程位于武昌区东湖路 156 号,为一群体工程。该工程包含综合陈列馆、设备楼、连廊、公厕、门楼、售票房、值班房、地下停车库共 8 个单体建筑。工程名称:XX省博物馆综合陈列馆、设备楼、连廊、公厕、门楼、售票房、值班房、地下停车库工程 建设单位:XX 省文物事业管理局 设计单位:中南建筑设计研究院 监理单位:武汉华胜工程建设监理公司 施工单位:中建三局总承包公司 工程合同范围为:土建、琉璃瓦屋面铺装、采光天棚装饰及水电安装工程(不含内外精装修工程、暖通、弱电、变配电工程)。第二节 建筑设计概况 省博
13、物馆为仿古式建筑群体,外墙采用灰麻干挂花岗岩墙面,蓝灰色施工组织设计大纲 工程概况 第 2 页 隐框铝合金窗及电动百叶窗。屋面采用靛蓝色琉璃瓦屋面,利用灰麻干挂花岗岩屋脊线条配以 1.8至 2.4m 高花岗岩合角吻,表现了优雅细腻的古韵建筑工艺。各子单位工程室内大胆采用现代建筑材料及工艺,给人以温馨舒适的参观研考环境。综合陈列馆中部设计为中空式回廊结构,两边为跨越式电动扶梯。工程内共设有自动扶梯、消防电梯、文物电梯及障碍人电梯等共 10 部。室内楼地面以塑料板楼地面、环氧自流平楼地面、复合地板楼地面、地毯楼地面及花岗岩楼地面为主;内墙面有干挂大理石墙面、涂料墙面、墙纸墙面及面砖墙面等;顶棚为铝
14、板吊顶、塑料板吊顶、石膏板吊顶及涂料顶棚等。地下车库为全埋式地下室,室内设计有 135 个小轿车停车位,采用混凝土地面、地砖地面及花岗岩地面等;墙面采用干挂花岗岩墙面及涂料墙面;顶棚为涂料顶棚。第三节 结构设计概况 省博物馆各子单位工程均采用全现浇钢筋混凝土框架结构,抗震设防,主体结构耐久等级为一级。综合陈列馆为一类建筑,建筑耐火等级一级,防水等级二级,抗震烈度 7 度,结构设计使用年限为 100 年。地下车库、设备楼及其他子单位工程结构安全等级为二级,抗震烈度 6 度,抗震设防类别为丙类,结构设计使用年限为 50 年。各子单位工程具体建筑及结构概况详见各子单位工程施工组织设计。施工组织设计大
15、纲 工程概况 第 3 页 第四节 安装工程概况 本工程安装工程共分为建筑给水、排水及采暖分部、建筑电气分部、智能建筑分部、通风与空调分部及电梯分部共 5 个分部工程,其中合同范围内的有建筑给水、排水分部和建筑电器分部。一、建筑给水、排水分部概况 综合陈列馆给水系统采取分区供水的方式,一层直接利用由市政给水管网供水。二、三、四层采用“泵箱”系统供水,在设备楼地下室水泵房内设臵一座不锈钢生活水池,内储 30综合陈列馆二至四层生活日用水量,配套水泵两台,一用一备,向屋顶水箱供水,水箱出水管上行下给至各用水点。连廊、公厕、门楼、售票房、值班房、地下车库给水由市政管网直接供给。室内、外排水系统为:卫生间
16、排水由管道收集出户,经三格化粪池处理后排入室外污水管网。设备楼地下室、地下车库废水用潜水泵压力排至室外雨水管网。雨水系统采用虹吸式排除雨水,雨水斗采用 DN75 虹吸雨水斗,屋面雨水由立管收集后下至一层出户,排入室外雨水管网。综合陈列馆、地下车库消防均包括有消火栓和自动喷淋两个系统。初期火灾水量均由综合陈列馆屋顶消防水箱提供。在设备楼地下一层水泵房内分别设臵消火栓泵、自动喷淋泵各两台,一用一备供水。综合陈列馆自动喷淋灭火系统为湿式喷淋、预作用喷淋并联系统。展厅、普通文物库采用预作用喷淋系统,其它部位如门厅、贵宾室、休息室等采用湿式喷淋。地下车库自动喷淋系统属于级,喷水强度为 81/minm2,
17、喷淋水量为 28L/S,车库内全面布臵喷头,每一车位顶部均设臵喷头。施工组织设计大纲 工程概况 第 4 页 二、建筑电气分部概况 综合陈列馆的电源由博物馆独立变电所不同母线引来,供电电压为380/220V,除应急照明,消防控制设备及监控设备电源为一级负荷外,其它为二级负荷。大门、门楼、围墙的电源由附近建筑物引来,电压为380/220V,本建筑物内照明为值班照明,属二级负荷,其它均为三级负荷。设备楼其照明,消防控制设备及监控设备电源为一级负荷,其它为二级负荷(空调冷水机组及附属泵和锅炉设备及附属泵负荷除外),10KV 电源由博物馆附近二不同的变电所直埋引来。地下车库的电源由博物馆变配电站电缆引来
18、,电压为 380/220,其应急照明,消防控制设备电源为二级负荷,其它为三级负荷。综合陈列馆为二类防雷,在屋面,露台围栏等处敷设10 铜管(壁厚不小于 2.5mm)作避雷带;本楼采用 TN-S 系统共用接地装臵,即电缆进户处 PE 线重复接地,电气保护接地。弱电系统保护接地,均共用防雷接地装臵,要求接地电阻不大于 1 欧姆。大门、门楼、围墙为三类防雷,在屋面敷设10 圆钢作避雷带;接地装臵为人工接地极。设备楼的接地装臵利用基础外圈连梁内两根不小于16 彼此连通的钢筋;接地引下线利用立柱外侧两根不小于16 钢筋,上至屋顶,下与基础接地装臵焊接成电气通路。地下车库的接地装臵利用基础外圈连梁内两根不
19、小于16 彼此连通的钢筋;接地引下线利用立柱外侧两根不小于16 钢筋,上至等电位连结扁钢处,下与基础接地装臵焊接成电气通路。施工组织设计大纲 工程概况 第 5 页 第五节 工程特点 1、本工程为大型博物馆群体建筑,且设计采用了仿古风格,充分体现了楚文化的古风遗韵,对工程施工的质量要求也远远高于一般工程:、综合陈列馆主体结构的耐久年限设计要求为 100 年。我公司商品混凝土供应站在清华大学博士生导师冯乃谦教授的指导下,结合施工生产,于 1999 年开展了以 普通混凝土高性能化研究与应用 为命题的研究工作。三年多来,研究成果在一百多万立方混凝土生产中应用,取得了明显的技术经济效益和社会效益,此项技
20、术于 2002 年 4 月 25 日通过了中建总公司组织的专家鉴定,评定此项成果达到了国际先进水平。为确保本工程施工质量符合结构设计使用年限提供了技术保障。、作为珍贵文物的陈列馆,工程的使用功能要求高,特别是防渗,防潮、防火、防虫、保卫等方面均有别于常规工程,这要求在施工过程中必须确保和提高结构的抗裂性,抗渗性。对工程的防潮,防渗和防漏的做法和构造处理均需从原楚文化馆的施工过程中吸取经验,总结不足。熟悉博物馆工程的使用功能要求,并能通过施工途径实现设计要求的使用功能。、大面积的四坡屋面是整个馆区建筑群落的重要建筑特征,也是本工程施工的难点和重点之一,特别是陈列馆大斜屋面的结构施工和琉璃瓦的施工
21、是技术控制的关键,通过科学的优化和编制实施以上两个分项的方案,确保大斜屋面结构一次浇筑成型,无渗漏现象,妥善处理好大面积琉璃瓦层与斜屋面结构层连接的构造做法,避免因两层变形差异而带来的一系列工程质量问题(挂瓦层错位,空鼓、大面积脱落、结构层裂纹、屋面渗漏等)。施工组织设计大纲 工程概况 第 6 页、合同范围内的各子单体工程均是馆区建筑群落的一部分,其标高轴线的控制网络必须与整个馆区控制网络保持相关一致性,必须针对群体工程的特点,在进行原馆区测量控制网格复核的基础上确定各单体工程的子控制网络。、针对本工程群体工程的特点,充分利用电子计算机工期网络技术,确定工程工期控制的主线,统筹好工期与资源的平
22、衡优化。2、工程质量要求高,工期紧,施工投入较大:、业主要求本工程的质量目标为国家优质工程(鲁班奖),而本工程涉及专业多,(如深基坑,预应力,局部钢结构等)且作为仿古建筑细部构造做法精细,我们作为工程承包的施工企业,必须从质量入手实施过程管理、过程控制。、工程工期紧迫,施工投入大,(如一次性投入钢管 1500t以上,投入模板 18000m2以上)特别是布料机和汽车泵的配备投入是本工程大斜屋面浇筑成型的硬件保证。对此,我项目部已对布料机的型号及技术参数进行了选定及考察。施工组织设计大纲 施工部署 第 7 页 第三章 施工部署 第一节 项目组织机构 成立“中建三局 XX 省博物馆工程项目经理部”,
23、精心选配具备同类工程施工经验的项目经理、项目副经理和项目总工程师组成项目领导班子,项目经理受企业法人委托,全面履行工程合同,对本工程的工期、质量、安全、成本和文明施工等进行有计划的组织协调和管理。项目经理部设“四部一室”,即工程部、技术部、物资部、经营部、综合办公室,由具有丰富施工管理经验的工程技术管理人员组成项目管理层(部分人员曾施工过楚文化馆)。并精心选配专业配套、思想作风好、技术过硬、有同类工程施工经验的作业队伍担任本工程的施工任务。施工组织设计大纲 施工部署 第 8 页 插图 1 施工组织机构体系图 项目经理 项目副经项目工程项目总工程项目党支部书记 项目技术项目物资项目综合办公室 项
24、目经营钢筋翻样 工程技术 实验室 质量监督 安全监督 施工测量 总包管理 生产调度 机械设备 材料供应 劳动工资 后勤保卫 合同预算 财务管理 砌体作业队 安装作业队 各专业分包混凝土作业模板作业队 钢筋作业队 仓库管理 材料采购 动力班组 治安管理 宿舍管理 食堂管理 施工组织设计大纲 施工部署 第 9 页 插表 1 中建三局省博物馆工程项目经理部管理人员名单 第二节 总体施工顺序 一、施工段划分 1、本工程施工平面分区见插表 2,陈列馆及地下车库施工平面图分别见插图 2 及插图 3。序号 姓名 职务 备注 01 徐钧 项目经理 02 梅进琴 项目书记 03 高纯 项目总工程师 04 张国平
25、 生产经理 05 余渊 技术员 06 杨凤利 技术员 07 熊巧华 钢筋工长 综合陈列馆工长 08 朱宗虎 钢筋工长 其他子单位工程工长 09 周兴伟 工长 其他子单位工程工长 10 张俊杰 机电工长 11 桂长友 工长 综合陈列馆工长 12 雷红宾 材料组长 13 朱德刚 测量员 14 黄浩 质检员 15 李立峰 质检员 16 谢镇江 材料员 17 胡宏志 预算员 说明:其他人员(如安全员 3 名等)将依据现场实际进度进场 施工组织设计大纲 施工部署 第 10 页 插表 2 各单体工程平面分区表 序号 单体工程 分区依据 分区数 分区编号 1 综合陈列馆 结构变形缝 6 A、B、C、D 区和
26、 E、F 连廊 2 地下车库 变形缝 2 A、B 3 设备楼等其他附属工程 以单体工程自身分区 1每栋 插图 2 陈列馆平面分区示意图 四层综合陈列馆D区室外大台阶A区三层B区C区三层 施工组织设计大纲 施工部署 第 11 页 插图 3 地下车库平面分区图 变形缝A区B区 2、竖向分段:综合陈列馆的结构竖向分段 基础部位水平施工缝设在基础顶面及柱基顶面;一至四层结构竖向与水平结构分段施工,水平施工缝分别留在梁下口 200mm内及板面;五层竖向结构水平施工缝位臵可同四层,但由于五层梁板结构与斜屋面板交汇,局部施工缝沿斜屋面下口留设。斜屋面将依据屋面的两条后浇带划分成四个施工段。本工程 2、3、4
27、 层外轮廓部位的重檐构造是水平施工缝留设的特殊部位,其结构段划分如下图。施工组织设计大纲 施工部署 第 12 页 插图 4 重檐施工缝留设示意图 土浇筑区第一次混凝A施工缝施工缝16.00010.000第二次混凝土浇筑区B构造柱 16.00010.000施工缝第一次混凝土浇筑区施工缝土浇筑区第二次混凝H 地下车库 施工组织设计大纲 施工部署 第 13 页 按规范和设计要求在底板面上 500mm留设墙体防水施工缝;柱与底板在底板面留设施工缝,地下室竖向结构与顶梁板同时施工。其他附属工程水平施工缝的留设参照综合陈列馆。二、施工程序安排 根据本群体工程的特点,总体施工程序应以工程量最大,施工难度最高
28、的综合陈列馆 A 区为控制主线,同时考虑楚文化馆 10 月份开馆等的业主要求,地下车库及设备楼应同时开工,其他附属工程适时插入施工。对综合陈列馆的施工应采用“工期决定资源投入”的原则,对其他附属工程的施工利用其插入施工时间和工序必须结束时间的安排,降低施工资源的投入峰值,达到工期与资源的合理均衡。开工顺序安排分为两批,第一批为综合陈列馆、地下车库及设备楼,第二批为其他附属工程。工程总体施工流程详见下图。施工组织设计大纲 施工部署 第 14 页 插图 5 各单项工程开工顺序示意图 施工测量 综合陈列馆 连廊 设 备楼 地 下 停车场 门楼、售票房、值班室等 公厕 围墙 室 外 工程 竣 工 验收
29、 安 装 工程 室 外 管线 综 合 调试 施工组织设计大纲 施工部署 第 15 页 插图 6 陈列馆施工顺序示意图 施工测量 CAB 区基础施A 区主体结构施工 B、C 区主体结构施CB 区小斜屋面 斜屋面找平防水 屋面挂瓦 A 区五层结构施工 A 区斜屋面框架施A 区斜屋面施工 斜屋面找平防屋面挂瓦 围护结构施工 基础土方回填 装修工程施工 安装及装饰工程预留预埋 基坑排水 室内设备安装 综合调试 室外管线 竣工验收 屋面上设备安檐口琉璃瓦及石材D 区大楼梯施A 区四层结构施工 安装工程施工 E、F 区连廊施预应力施工 施工组织设计大纲 施工部署 第 16 页 插图 7 地下车库施工顺序示
30、意图 施工测量 土方开挖 垫层及隔渗墙垫层上涂防水浇筑车库底板 浇筑车库柱 浇 筑 车 库安装预埋 浇 1车道浇 1车道墙、基坑排水 防水层施工 基坑土方回填 车库内初装修 车库及车道地安装工程 综合调试 竣工交验 车库入口精装窗框安装 车库内隔墙施土方回填 变 形 缝 处基坑支护 施工组织设计大纲 施工部署 第 17 页 插图 8 设备综合楼施工顺序示意图 施工测量 土方开挖 垫层浇筑 防水层施工 地下室底板地下室墙柱及-0.6m-0.03m楼板 室外独立柱 一层竖向结构 屋面+4.8米梁板结构 屋面檐口浇注 室内+1.0m 层结构施围护结构施工 室内设备安安 装 工综合调试 室 外 管竣工
31、验收 安 装 工程 及 装修 预 留地下室防水层施工 地 下 室 回采 光 口 浇A轴外走道及楼梯浇筑 屋 面 防屋面上设备安装 室内初装檐口琉璃瓦及石材正脊 室外工程 基坑支护 基坑排水 施工组织设计大纲 施工部署 第 18 页 第三节 施工准备 项目已编制准备工作计划来指导现场施工准备工作。同时配合业主办理相关的法定手续,并从以下几方面进行施工准备工作:一、材料准备 本工程拟投入的周转材料需用计划详见 周转材料需用量计划表。所有材料均由公司物资部门统一采购进货。材料的入场及管理严格按项目制定的创优计划和公司 ISO9001 体系项目料具管理程序文件执行。插表 3 综合陈列馆工程周转材料需用
32、量计划表 序号 名 称 规 格 数 量 备 注 1 双面覆膜九层板 915183018 6500m2 用于地下室墙体,梁模板、柱模板 2 12 厚竹胶合板 1220244012 9500 m2 用于板模板 3 普通钢管 48*3.5 830 吨 立杆长度与净高对应 4 扣件 十字:15 万 接头:2.8 万 旋转:1.2 万 19 万颗 扣件按三种类型备齐 5 木枋 50*100 460m3 其中含有 100*100 木枋 5 m3 6 竹跳板 2.2m*0.3m 4000 块 7 木跳板 250mm 宽 60m3 50mm 厚 施工组织设计大纲 施工部署 第 19 页 插表 4 地下车库工程
33、周转材料需用量计划表 序号 名 称 规 格 数 量 备 注 1 双面覆膜九层板 915183018 9200m2 用于地下室墙体,梁模板、柱模板 2 12 厚竹胶合板 1220244012 5100 m2 用于板模板 3 普通钢管 48*3.5 240 吨 立杆长度与净高对应 4 扣件 十字:25 万 接头:5 万 旋转:3 万 4.1 万颗 扣件按三种类型备齐 5 木枋 50*100 180m3 其中含有 100*100 木枋 10 m3 6 竹跳板 2.2m*0.3m 900 块 7 木跳板 250mm 宽 48m3 50mm 厚 其它各子单位工程周转材料随着流水段的施工可与综合陈列馆周转
34、使用,这里不进行叙述。二、技术准备工作 1.图纸会审与深化施工组织设计 因本工程子单位工程多,单层面积大,结构复杂,因此图纸会审工作将分多次进行,项目部已在业主的协调下进行了图纸设计交底及总体会审。项目部将依据现场具体实际情况编制各工序、工种的作业设计报经批准后作为指导施工的技术文件,并进行技术交底。2.建立测量控制网 开工前对本工程使用的测量仪器和其它计量工具进行报验。根据业主提供给施工单位的平面坐标和水准点,建立本工程的测量定施工组织设计大纲 施工部署 第 20 页 位轴线网络和标高控制网络,其中重要的控制坐标要做成相对永久性的坐标点,并妥善保护直至竣工交验。3.做好各类原材料的检验工作和
35、混凝土的试配工作 开工前编制 博物馆工程实验计划,要求各类材料坚持按设计要求和材料技术标准作好采购、检验,把好原材料的质量关,并做好钢材的检验和混凝土的试配工作,确保材料质量。4.做好前期技术交底工作 各部门应作好技术交底工作,交底的内容包括本工程的结构和构造情况;场内水平和竖向坐标的控制情况;施工组织设计的主要内容;各工种各工序的作业设计交底;本工程应注意的安全、文明施工和周围的环境情况。通过三级技术交底,最后落实到责任工长和操作工人。施工组织设计大纲 施工部署 第 21 页 插表 5 项目主要作业设计编制计划表 序 号 作业设计内容 编制时间、期限 备 注 1 综合陈列馆施工组织设计 陈列
36、馆开工前 我们将根据需要增加相应的施工方案 2 地下车库施工组织设计 车库开工前 3 设备楼及其他项目施工组织设计 其他工程开工前 4 工程创优计划 开工前 5 工程实验检验取样计划 开工前 6 塔吊基础施工方案 进场后三天 7 基础工程作业设计 进场后六天 8 防水工程作业设计 土方清底阶段完 9 安装工程施工方案 土方清底阶段完 10 外脚手架工程作业设计 基础结构施工完 11 砌筑工程作业设计 主体结构封顶前 12 室内装修作业设计 主体结构封顶前 13 外墙面装修作业设计 主体结构封顶前 14 屋面工程作业设计 主体结构封顶前 三、主要机械设备准备 陈列馆结构施工使用两台塔吊,其中一台
37、同时覆盖相邻的设备楼。陈列馆结构封顶后,拆除其中的一台塔吊。其余子单位工程不使用塔吊等大型机械设备。本工程混凝土采用商品混凝土,混凝土输送使用 2 台输送泵。对于斜屋面,由于其结构特殊,混凝土施工难度大,需要进行专门的作业设计,依据我们对类似工程的施工经验,混凝土浇筑需采用覆盖面积足够的布料杆或者是汽车泵浇筑,混凝土的供应量必须有精确的计算作为施工依据。施工组织设计大纲 施工部署 第 22 页 本工程施工阶段所需主要机械设备如下表所述。插表 6 主要机械设备需用计划表施工组织设计大纲 施工部署 第 23 页 序号 机械设备名称 型号规格 数量 国别产地 制造年份 功率 KW 生产能力 备注 1
38、 反铲挖掘机 小松 1.0 2 日本 2000 1m3斗容量 履带式 2 自卸汽车 8t 10 XX 2000 3 塔吊 FO23C 1 四川建机厂 2000 55.5 120t.m 50m 臂长 5613 1 四川建机厂 1999 52 65 t.m 56 m 臂长 4 混凝土输送泵 HBT60 2 长沙 1999 161 81m3/h 5 汽车泵 THB37 2 2000 R32.62m 6 井架 1t 3 江汉建机厂 1998 5.0 40m 7 布料机 R30 2 长沙 1998 8 震捣棒 ZX50 40 江汉建机厂 2002 1.1 9 震捣棒 ZX35 15 江汉建机厂 2002
39、 0.8 10 平板震动器 ZB11 5 江汉建机厂 2002 1.1 11 混凝土收光机 6 上海 2000 2.0 12 对焊机 UN100 3 山西 2001 100 13 钢筋套丝机 Z3T-R4 3 上海 2001 5.0 14 钢筋切断机 QJ40 4 四川 2000 5.5 40 15 弯曲机 GW-40 4 上海 2002 3 40 16 电焊机 BX300 3 四川 2001 11 17 钢筋拉丝机 3t 1 四川 2001 5.0 10 18 电焊机 BX500 3 四川 2000 13 19 砂浆搅拌机 UJ325 4 四川 2000 3 20 木工压刨 2 黑龙江 20
40、03 3 21 木工平刨 MB504A 3 黑龙江 2003 4 施工组织设计大纲 施工部署 第 24 页 22 木工电锯 MJ104 4 黑龙江 2003 3 其他如预应力施工设备、测量仪器、安装工程施工设备详见相应的章节部分。施工组织设计大纲 施工部署 第 25 页 四、劳动力安排计划 本工程劳务队将选用施工过楚文化馆的专业施工队伍为主。并分级签定劳务合同,进场前进行入场教育,特殊工种持证上岗。插表 7 主要工种劳动力需要量计划表 序号 工 种 基础阶段 主体阶段 安装及装修 收尾 1 挖土工 60 30 20 20 2 钢筋工 140 180 20 10 3 模板工 180 320 40
41、 20 4 混凝土工 60 90 20 6 5 砖工 10 80 120 30 6 机操工 12 18 12 12 7 电焊工 8 8 8 8 8 防水工 40 40 40 0 9 抹灰工 5 30 170 50 10 普工 30 20 20 40 11 电工 4 4 4 4 合计 549 820 474 200 五、施工总平面布置 本工程现场总平面布臵的指导思想是:在尽最大限度地减少施工扰民和保护环境卫生的前提下,依据“交通方便、利于施工、组织有效”的原则,合理地进行各种临建、材料堆场、机械设备的布臵。由于各施工阶段的材料和机械设备各有特点,因此我们将施工总平面布臵分为基础和主体结构、装修和
42、安装两个主要施工阶段来进行动态管理。1临时用地计划 施工组织设计大纲 施工部署 第 26 页 插表 8 临时设施计划表 序号 临时设施名称 面积(M2)备注 1 办公区 802 19m*34m+13m*12m 含业主及监理 2 食堂 110 7m*16m 活动板房部分砖砌 3 施工队宿舍 840 5m*12m*10 间+3m*80m 4 其他生活用房 55 宿舍区卫生间、淋浴间等 5 材料库房 367 3m*6m*2 6 配电房 12 2.7m*4.5m 7 厕所 26 原有 8 木工棚 48 6m*8m 9 模板堆场 400 共 3 处 10 周转架料堆场 325 共 4 处 11 钢筋加工
43、棚 180 9m*20m 12 钢筋原材堆场 135 9m*15m 13 钢筋半成品堆场 450 18m*25m 14 试验室、电工房、焊工房等 99 3m*4.5m*4+3m*15m 15 安装材料库房 54 6m*9m 合计 3903 2 围墙和出入口设臵 在现场四周用砖砌围墙或透光彩围墙进行全封闭围护,并根据现场特点设臵三个出入口,使运输车辆和机械形成通畅的交通线路。具体详见总平面布臵图。3场地硬化、场内道路和排水 施工组织设计大纲 施工部署 第 27 页 对施工区域内除基坑和绿化场地外的地面全部进行硬化处理,表面设好排水坡度。现场除东北面外,沿基坑周边设臵 3m 宽运输车道,主要解决周
44、转材料及混凝土的运输工作。在场区加工车间、材料堆场和临时道路周边砌筑排水沟,进行有组织排水。根据排污口位臵设臵沉淀池,施工用水及大气降水经沉淀池净化后排入市政管网,场地入口处设臵洗车槽,以减少扬尘和带泥污染。4现场办公区及生活区 施工场区内办公楼采用二层彩钢保温活动板房、会议室及食堂采用单层彩钢保温活动板房、宿舍采用水泥保温活动板房、卫生间及浴室等生活用房均为一层砖混房,具体分配和布臵见施工总平面布臵图。5材料堆场、加工房及其它用房 现场合理设臵材料堆场、加工车间、电焊车间、机修车间、零星材料和工具库房、水泥库、配电房、试验室等,并根据不同施工阶段和施工特点,对材料堆场和加工房进行调整。6机械
45、设备的布臵 基础及主体结构施工阶段 塔吊安装、门架安装位臵详见总平面布臵图。钢筋加工设备 3 套、模板加工设备 3 套按不同阶段分别设在场地西面和东面的空地处。装修和安装施工阶段 本阶段垂直运输的周转材料相对减少,拆除塔吊,将原钢筋、模板堆场改为安装、装饰材料堆场,垂直运输任务主要由门架完成。施工组织设计大纲 施工部署 第 28 页 插图 9 施工总平面布置图 楚文化馆编钟馆办公楼设备楼东 湖 路黄 丽 路2号塔吊塔吊待建大门地下停车库待建值班房待建售票房公厕北模板加工场钢筋加工场1号塔吊厕所说明:1.综合陈列馆主体结构封顶后,拆除其中的两台塔吊,用于施工地下车库。2.陈列馆主体结构封顶后,将
46、一套钢筋加工设备搬运到地下车库边,进行地下车库的钢筋加工。电工房木工棚模板堆场钢筋半成品堆场钢筋加工场老馆职工宿舍男浴室89男女卫生间业主监理办公室浴室三局办公室10 4123562000300050003000500200025001542012060原有道路原有道路办公区生活区大门二大门三木工棚大门一总平面图现场临时道路施工组织设计大纲 施工部署 第 29 页 六、临时用水布置 根据现场实际情况及业主提供的现场内的供水管、排水口、驳口供电电源确定现场内供水、供电、排水的走向。具体是:1现场临时用水主管道的选择 经水电计算现场需 100mm 供水管可满足施工阶段用水要求。施工用水支管选用 D
47、80mm及 D50mm镀锌水管,生活区用水支路管选用 D32mm及 D25mm镀锌水管。2临时用水布臵 现场供水干管绕现场周边布臵,横跨道路时筑沟槽埋地,其余采用裸铺。连接形式为焊接,转弯处采用钢质弯头焊接,阀门处采用法兰连接。现场需连续用水或用水量较大的加工车间、试验室、宿舍、砂浆搅拌机等处设臵供水点,其余视情况隔一定间距布臵供水点。支管采用 20镀锌水管,为支型供水,即在干管上焊 20短丝,接闸阀、短管至各供水点。施工楼层用水采用城市管网直接供水,每层楼每间隔 50m 设臵一个供水点。楼层供水管路采用预制,长度为楼层高度,焊接 20短丝接闸阀作为供水点。在施工现场周边设臵临时消防栓,楼层每
48、两层设臵一个消防栓,采用专门管路供水。同时消防管路与楼层供水系统连接,以提供消防用水,保证消防安全。现场用水及排水布臵见下图 施工组织设计大纲 施工部署 第 30 页 插图 10 临时用水平面布置图 楚文化馆编钟馆办公楼设备楼东 湖 路黄 丽 路2号塔吊塔吊待建大门地下停车库待建值班房待建售票房公厕北模板加工场钢筋加工场1号塔吊厕所说明:沿道路两边及建筑物四周设排水沟,排水沟宽200,240厚红砖砌筑.电工房木工棚模板堆场钢筋半成品堆场钢筋加工场老馆职工宿舍男浴室89男女卫生间业主监理办公室浴室三局办公室10 412356200030005000300050020002500154201206
49、0原有道路原有道路办公区生活区大门二大门三木工棚大门一现场临时道路sssssss水源水源水源平面布置图排入湖内排水方向排水方向 施工组织设计大纲 施工部署 第 31 页 3现场用水的保证措施 为了施工用水的可靠性和保障性,使施工生产顺利进行,项目拟组织专门的管理机构加强管理。对进入施工现场的施工人员进行开源节流教育,阐述节约用水的重要性和必要性,使每个人对节约能源创造效益有正确的理解和认识。现场水管的安装维修由专业人员进行,加强巡回检查监护,发现故障及时处理,确保生产、生活用水畅通。七、临时用电布置 1现场临时用电负荷计算 对施工现场投入的用电设备(分工具、照明)负荷计算如下:施工组织设计大纲
50、 施工部署 第 32 页 插表 9 施工用电负荷计算表 序号 设备名称 型号规格 单 位 数 量 负荷量(kW)需用 系数 备注 单台负荷 总负荷 1 塔式起重机 TC5613 台 1 50 50 0.6 Cos=0.8 2 塔式起重机 TC5613 台 50 50 0.6 Cos=0.8 3 门架 3T 套 3 15 45 0.8 Cos=0.8 4 搅拌机 JDY350 台 1 5.5 5.5 0.5 Cos=0.8 5 钢筋对焊机 UN-100 台 1 100 200 0.7 Cos=0.8 6 钢筋切断机 GQ40 台 4 5.5 22 0.6 Cos=0.8 7 钢筋弯曲机 GW40
