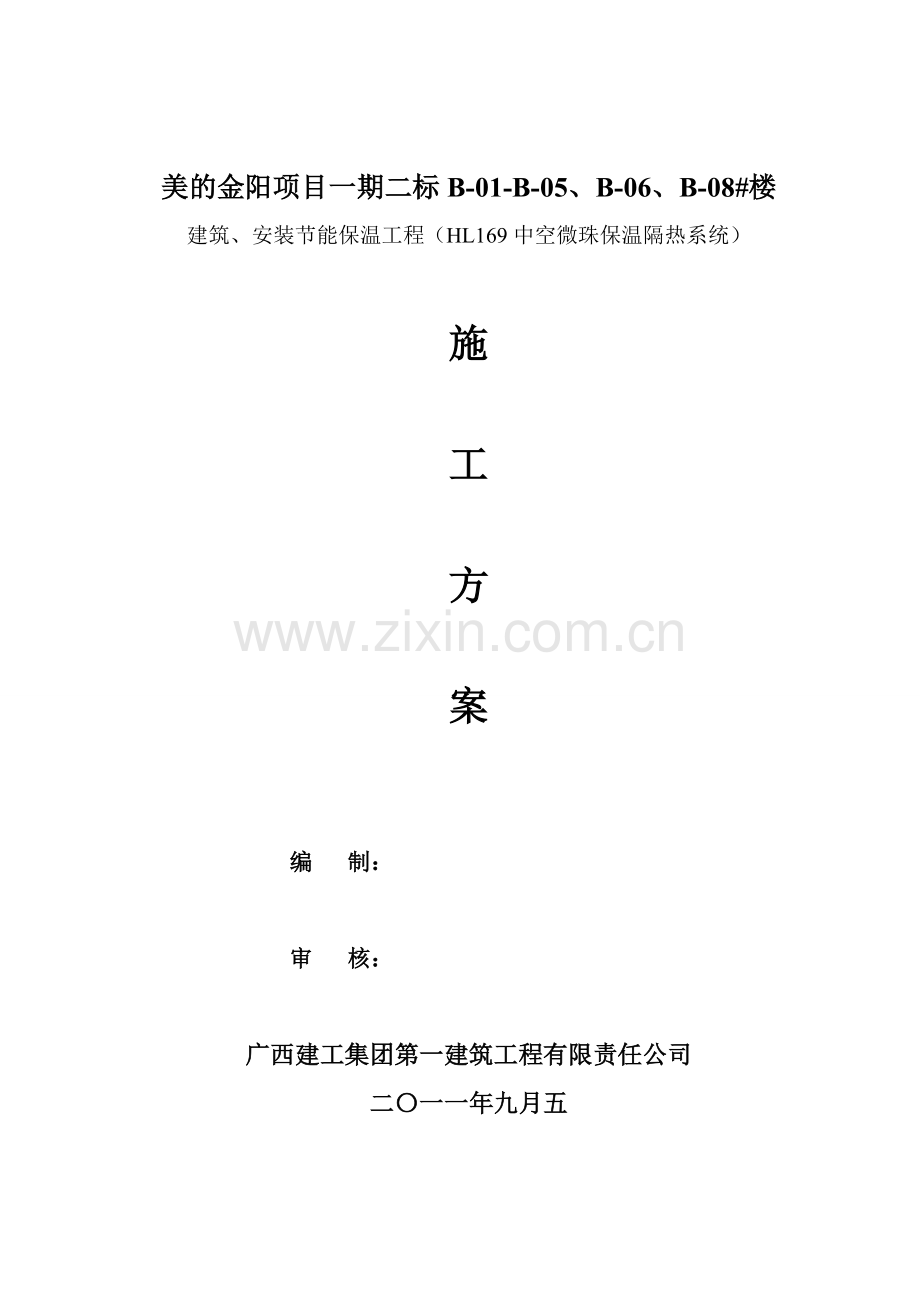

美的一期二标建筑、安装节能施工方案.doc

美的金阳项目一期二标B-01-B-05、B-06、B-08#楼
建筑、安装节能保温工程（HL169中空微珠保温隔热系统）

施

工

方

案

编 制：

审 核：

广西建工集团第一建筑工程有限责任公司
二〇一一年九月五

目 录
一 工程概况及设计要求 ………………………………………………… 2
二 编制依据 ………………………………………………… 2-13
三 施工准备 …………………………………………………13-14
3.1劳动力准备 …………………………………………………13-14
3.2材料、施工机械准备 …………………………………………………14
3.3保温层施工作业条件 …………………………………………………14
四 施工进度计划及工期保证措施 ……………………………………… 14-15
4.1施工进度计划 …………………………………………………15
4.2工期的动态控制 …………………………………………………15
4.3工期保证措施 …………………………………………………15
五 保温层的基本构造及材料性能指标 ………………………………… 15
5.1 基层结构层 …………………………………………………15
5.2 1：3水泥砂浆找平层 ...........................................................................15
5.3 保温隔热层 …………………………………………………15-16
5.4 HL169防渗抗裂层 …………………………………………………16-17
5.5 加固层 …………………………………………………17
六 保温隔热系统施工流程 ……………………………………………… 18
七 保温隔热系统施工工艺 ……………………………………………… 18
7.1施工前检查 ……………………………………………… 19
7.2基层处理 ……………………………………………… 19
7.3保温隔热层的施工 ……………………………………………… 19
7.4防渗抗裂砂浆层的施工 ……………………………………………… 19
八 各主要结点的施工大样 ……………………………………………… 20
九 施工注意事项 ……………………………………………… 20
十 保温隔热系统验收标准 ……………………………………………… 21
十一 质量保证措施 ……………………………………………… 21
十二 安全生产措施 ……………………………………………… 21
十三 文明施工及环保措施 ……………………………………………… 22
十四 水电安装节能施工方案…………………………………………… 23-27
一、工程概况及设计要求：
本工程位于金阳新区观山路北侧，总建筑面积为：约7.39万平方，多层洋房需做保温的面积为4.87万平方， 地下约2.52万平方。屋面（120厚钢筋混凝土板）XPS挤塑聚苯板35厚；外墙采用200厚加气混凝土砌块（容重700Kg/m3）和200厚钢筋砼结构墙体，墙外面做法为氟碳涂料（招标外）、贴面砖。墙外保温做法:材料采用见附表设计规定厚度15mm HL169中空微珠保无机保温砂浆隔热系统，其中保温层为13mm厚HL169中空微珠保温隔热层，底板接触室外空气的架空板，材料采用30厚HL169中空微珠保温无机保温砂浆；居住空间楼板（100厚）材料采用15厚HL169中空微珠无机保温砂浆；居住空间分户墙（200厚加气砼混凝土砌块）；车库顶板（120厚钢筋混凝土板），材料采用HL169中空微珠无机保温砂浆；抗裂层为2~3mm；厚HL169抗裂柔性砂浆内加网格布。
二、 编制依据
1.建筑保温节能设计图；
1.1《贵州省居住建筑节能设计标准》（DBJ52-49-2008）；
1.2《民用建筑热工设规范》（GB50176—93）；
1.3《公共建筑节能设计规范》（GB50189—2005）；
1.4《外墙外保温建筑构造》黔07J105
1.5《外墙外保温施工技术规程》JGJ144-2004
1.6《改性膨胀珍珠岩外墙保温建筑构造》国家建筑标准设计图集06CJ07
1.7《建筑工程质量验收统一标准》GB50300-2001
1.8《建筑施工方案作业安全技术规程》JBJ80-91
1.9《建筑节能工程施工质量验收规范》GB50411-2007
2.本工程所处地区：贵阳市金阳新区，建筑热工设计分区为：温和地区。居住建筑按温和地区作节能设计；
3. 节能设计如下：
（1）体形系数
B-01栋
建筑外表面积F0（m2）
建筑物体积V0（（m3）
体形系数S=F0/V0
6712.29
19833.87
0.34
B-02栋
建筑外表面积F0（m2）
建筑物体积V0（（m3）
体形系数S=F0/V0
4484.08
13204.83
0.34
B-03栋
建筑外表面积F0（m2）
建筑物体积V0（（m3）
体形系数S=F0/V0
6712.29
19833.87
0.34
B-04栋
建筑外表面积F0（m2）
建筑物体积V0（（m3）
体形系数S=F0/V0
8592.90
24873.30
0.35
B-05栋
建筑外表面积F0（m2）
建筑物体积V0（（m3）
体形系数S=F0/V0
6531.30
18672.75
0.35
B-06栋
建筑外表面积F0（m2）
建筑物体积V0（（m3）
体形系数S=F0/V0
6930.47
18175.29
0.38
B-08栋
建筑外表面积F0（m2）
建筑物体积V0（（m3）
体形系数S=F0/V0
9610.61
26613.30
0.36
（2）窗墙面积比
B-01栋
朝向
外窗总面积（m2）
外墙总面积（m2）
C=外窗总面积/
外墙总面积
东
40.77
1224.00
0.033
南
619.74
1686.75
0.367
西
40.77
1224.00
0.033
北
561.42
1686.75
0.333
B-02栋
朝向
外窗总面积（m2）
外墙总面积（m2）
C=外窗总面积/
外墙总面积
东
27.18
824.20
0.033

南
413.16
1121.30
0.368
西
27.18
824.2
0.033
北
374.28
1121.30
0.334
B-03栋
朝向
外窗总面积（m2）
外墙总面积（m2）
C=外窗总面积/
外墙总面积
东
40.77
1224.00
0.033
南
619.74
1686.75
0.367
西
40.77
1224.00
0.033
北
561.42
1686.75
0.333
B-04栋
朝向
外窗总面积（m2）
外墙总面积（m2）
C=外窗总面积/
外墙总面积
东
160.44
1441.35
0.111
南
588.54
1899.4
0.310
西
148.04
1441.35
0.103
北
608.17
1686.75
0.313
`B-05栋
朝向
外窗总面积（m2）
外墙总面积（m2）
C=外窗总面积/
外墙总面积
东
160.44
1434.75
0.112
南
436.35
1426.65
0.306
西
148.04
1441.35
0.103
北
460.15
1459.05
0.315
`B-06栋

`B-06栋

朝向
外窗总面积（m2）
外墙总面积（m2）
C=外窗总面积/
外墙总面积
东
4.5
604.8
0.01
南
796.23
1848.00
0.43
西
4.5
604.80
0.01
北
563.94
1848.00
0.31
`B-08栋
朝向
外窗总面积（m2）
外墙总面积（m2）
C=外窗总面积/
外墙总面积
东
160.44
1517.88
0.106
南
588.54
2009.80
0.29
西
148.04
1517.85
0.098
北
608.17
1940.20
0.313
（3）由于住宅部分体系数和窗墙比超规范限值，需进行热工权衡计算，经暧通专业核算，建筑耗能指标计算结果见B-06栋设计附表说明；下面按温和地区节能标准设计，根椐暧通
专业综合计算后，其围护结构传热系数及建筑外窗传热系数见下表：
B-01栋
围护结构部位
传热系数K W/（m2 K）
选用保温材料
备 注
D＞3
设计值
保温材料
厚度
（mm）

限值
屋面（120厚钢筋混凝土板）
≤1.0
0.9
XPS挤塑聚苯板
25

外墙
200厚加气混凝土砌块（容重700Kg）
≤1.5
1.04

外墙平均传热系数
1.15W/m2.K
200厚钢筋砼结构
1.33
HL169中空微珠无机保温砂浆
30
底面接触室外空气的架空楼板
（100厚钢筋混凝土板）
≤1.5
1.47
HL169中空微珠无机保温砂浆
30
保温砂浆设于楼板面
居住空间楼板（100厚钢筋砼板）
≤2.0
1.83
HL169中空微珠无机保温砂浆
15

居住空间分户墙（200厚加气混凝土砌块）
≤2.0
0.845
200厚加气混凝土砌块
200

车库顶板（120厚钢筋砼板）
≤2.0
1.790
HL169中空微珠无机保温砂浆
15
保温砂浆
设于-3.00m标高楼板面
B-02栋
围护结构部位
传热系数K W/（m2 K）
选用保温材料
备 注
D＞3
设计值
保温材料
厚度
（mm）

限值
屋面（120厚钢筋混凝土板）
≤1.0
0.68
XPS挤塑聚苯板
35

外墙
200厚加气混凝土砌块（容重700Kg）
≤1.5
1.04

外墙平均传热系数
1.15W/m2.K
120厚钢筋砼结构
1.33
HL169中空微珠无机保温砂浆
30
底面接触室外空气的架空楼板
（100厚钢筋混凝土板）
≤1.5
1.47
HL169中空微珠无机保温砂浆
30
保温砂浆设于楼板面
居住空间楼板（100厚钢筋砼板）
≤2.0
1.83
HL169中空微珠无机保温砂浆
15

居住空间分户墙（200厚加气混凝土砌块）
≤2.0
0.85
200厚加气混凝土砌块
200

车库顶板（120厚钢筋砼板）
≤2.0
1.790
HL169中空微珠无机保温砂浆
15
保温砂浆
设于-3.00m标高楼板面
B-03栋
围护结构部位
传热系数K W/（m2 K）
选用保温材料
备 注
D＞3
设计值
保温材料
厚度
（mm）

限值
屋面（120厚钢筋混凝土板）
≤1.0
0.68
XPS挤塑聚苯板
35

外墙
200厚加气混凝土砌块（容重700Kg）
≤1.5
1.04

外墙平均传热系数
1.15W/m2.K
200厚钢筋砼结构
1.33
HL169中空微珠无机保温砂浆
30
底面接触室外空气的架空楼板
（100厚钢筋混凝土板）
≤1.5
1.47
HL169中空微珠无机保温砂浆
30
保温砂浆设于楼板面
居住空间楼板（100厚钢筋砼板）
≤2.0
1.83
HL169中空微珠无机保温砂浆
15

居住空间分户墙（200厚加气混凝土砌块）
≤2.0
0.845
200厚加气混凝土砌块
200

车库顶板（120厚钢筋砼板）
≤2.0
1.790
HL169中空微珠无机保温砂浆
15
保温砂浆
设于-3.00m标高楼板面
B-04栋
围护结构部位
传热系数K W/（m2 K）
选用保温材料
备 注
D＞3
设计值
保温材料
厚度
（mm）

限值
屋面（120厚钢筋混凝土板）
≤1.0
0.9
XPS挤塑聚苯板
25

外墙
200厚加气混凝土砌块（容重700Kg）
≤1.5
1.04

外墙平均传热系数
1.27W/m2.K
120厚钢筋砼结构
1.64
HL169中空微珠无机保温砂浆
20
底面接触室外空气的架空楼板
（100厚钢筋混凝土板）
≤1.5
1.47
HL169中空微珠无机保温砂浆
30
保温砂浆设于楼板面
居住空间楼板（100厚钢筋砼板）
≤2.0
1.83
HL169中空微珠无机保温砂浆
15

居住空间分户墙（200厚加气混凝土砌块）
≤2.0
0.845
200厚加气混凝土砌块
200

车库顶板（120厚钢筋砼板）
≤2.0
1.790
HL169中空微珠无机保温砂浆
15
保温砂浆
设于-3.00m标高楼板面
B-05栋
围护结构部位
传热系数K W/（m2 K）
选用保温材料
备 注
D＞3
设计值
保温材料
厚度
（mm）

限值
屋面（200厚钢筋混凝土板）
≤1.0
0.68
XPS挤塑聚苯板
35

外墙
200厚加气混凝土砌块（容重700Kg）
≤1.5
1.04

外墙平均传热系数
1.35W/m2.K
120厚钢筋砼结构
1.86
HL169中空微珠无机保温砂浆
15
底面接触室外空气的架空楼板
（100厚钢筋混凝土板）
≤1.5
1.47
HL169中空微珠无机保温砂浆
30
保温砂浆设于楼板面
居住空间楼板（100厚钢筋砼板）
≤2.0
1.83
HL169中空微珠无机保温砂浆
15

居住空间分户墙（200厚加气混凝土砌块）
≤2.0
0.85
200厚加气混凝土砌块
200

车库顶板（120厚钢筋砼板）
≤2.0
1.790
HL169中空微珠无机保温砂浆
15
保温砂浆
设于-3.00m标高楼板面
B-06栋
围护结构部位
传热系数K W/（m2 K）
选用保温材料
备 注
D＞3
设计值
保温材料
厚度
（mm）

限值
屋面（120厚钢筋混凝土板）
≤1.0
0.90
XPS挤塑聚苯板
25

外墙
200厚加气混凝土砌块（容重700Kg）
≤1.5
1.03

外墙平均传热系数
1.15W/m2.K
200厚钢筋砼结构
0.89
HL169中空微珠无机保温砂浆
25
居住地下室顶板（100厚钢筋混
凝土板）居住空间楼板（100厚钢筋砼板）
≤2.0
1.83
HL169中空微珠无机保温砂浆
20
保温砂浆设于楼板面
居住空间分户墙（200厚加气混凝土砌块）
≤2.0
1.74
墙体自保温

凸窗各混凝土板
≤2.0
1.790
XPS挤塑聚苯板
15

B-08
栋
围护结构部位
传热系数K W/（m2 K）
选用保温材料
备 注
D＞3
设计值
保温材料
厚度
（mm）

限值
屋面（120厚钢筋混凝土板）
≤1.0
0.77
XPS挤塑聚苯板
30

外墙
200厚加气混凝土砌块（容重700Kg）
≤1.5
1.04

外墙平均传热系数
1.20W/m2.K
200厚钢筋砼结构
1.47
HL169中空微珠无机保温砂浆
25
底面接触室外空气的架空楼板
（120厚钢筋混凝土板）
≤1.5
1.44
HL169中空微珠无机保温砂浆
30
保温砂浆设于楼板面
居住空间楼板（100厚钢筋砼板）
≤2.0
1.83
HL169中空微珠无机保温砂浆
15

居住空间分户墙（200厚加气混凝土砌块）
≤2.0
0.845
200厚加气混凝土砌块
200

（4）窗户传热系数及选用见下表：
B-01栋

单一朝向外窗
传热系数K/（m.K）

窗户的选用
综合遮阳系数

限值D≤3
设计值

朝向
窗墙面积比C
窗框材料
窗户类型
厚度（mm）
设计值
东西
C≤0.25
≤4.7
3.2
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8

0.25＜C≤0.3
≤4.0

北
0.30＜C≤0.35
≤3.6
3.2
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8
南
0.35＜C≤0.40
≤3.2
3.2
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8

0.4＜C≤0.45
≤2.7

B-02栋

单一朝向外窗
传热系数K/（m.K）

窗户的选用
综合遮阳系数

限值D≤3
设计值

朝向
窗墙面积比C
窗框材料
窗户类型
厚度（mm）
设计值
东西
C≤0.25
≤4.7
3.4
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8

0.25＜C≤0.3
≤4.0

北
0.30＜C≤0.35
≤3.6
3.4
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8
南
0.35＜C≤0.40
≤3.2
3.4
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8

0.4＜C≤0.45
≤2.7

B-03栋

单一朝向外窗
传热系数K/（m.K）

窗户的选用
综合遮阳系数

限值D≤3
设计值

朝向
窗墙面积比C
窗框材料
窗户类型
厚度（mm）
设计值
东西
C≤0.25
≤4.7
3.4
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8

0.25＜C≤0.3
≤4.0

北
0.30＜C≤0.35
≤3.6
3.4
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8
南
0.35＜C≤0.40
≤3.2
3.4
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8

0.4＜C≤0.45
≤2.7

B-04栋

单一朝向外窗
传热系数K/（m.K）

窗户的选用
综合遮阳系数

限值D≤3
设计值

朝向
窗墙面积比C
窗框材料
窗户类型
厚度（mm）
设计值
东西
C≤0.25
≤4.7
3.2
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8

0.25＜C≤0.3
≤4.0

北
0.30＜C≤0.35
≤3.6
3.2
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8
南
0.35＜C≤0.40
≤3.2
3.4
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8

0.4＜C≤0.45
≤2.7

B-05栋

单一朝向外窗
传热系数K/（m.K）

窗户的选用
综合遮阳系数

限值D≤3
设计值

朝向
窗墙面积比C
窗框材料
窗户类型
厚度（mm）
设计值
东西
C≤0.25
≤4.7
4.3
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8

0.25＜C≤0.3
≤4.0

南北
0.30＜C≤0.35
≤3.6
4.3
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8

0.35＜C≤0.40
≤3.2

0.4＜C≤0.45
≤2.7

B-06栋

单一朝向外窗
传热系数K/（m.K）

窗户的选用
综合遮阳系数

限值D≤3
设计值

朝向
窗墙面积比C
窗框材料
窗户类型
厚度（mm）
设计值
东西
C≤0.25
≤4.7
3.4
深灰色断桥铝合金框
单框中空玻
6+6A+6
1.0
南
0.25＜C≤0.35
≤2.7
3.4
深灰色断桥铝合金框
单框中空玻
6+6A+6
1.0
北
0.30＜C≤0.35
≤3.6
3.4
深灰色断桥铝合金框
单框中空玻
6+6A+6
1.0
B-08栋

单一朝向外窗
传热系数K/（m.K）

窗户的选用
综合遮阳系数

限值D≤3
设计值

朝向
窗墙面积比C
窗框材料
窗户类型
厚度（mm）
设计值
东西
C≤0.25
≤0.47
4.3
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8
南
0.25＜C≤0.30
≤4.0
4.3
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8
北
0.30＜C≤0.35
≤3.6
4.3
深灰色断桥铝合金框
单框中空玻
6+6A+6
0.8
4.建筑节能体系和主要节能技术措施
（1）木工程采用200厚加气混凝土砌块+200厚钢筋砼结构+HL169中空微珠无机保温砂浆外墙内保温，25厚XPS挤塑聚苯板倒置式屋面保温等节能技术措施；
（2）本工程外墙内保温材料采用HL169中空微珠无机保温砂浆，其热工特性指标参见《外墙外保温建筑构造（二）》《黔07J105（2009版）》第12、13页。HL169中空微珠无机保温砂浆材料导热系数为0.07W/（W.K），材料厚度见上表。外墙内保温基本构造，做法参见黔07J105-26页。
（3）倒置式屋面保温采用钢筋混凝土板+XPS挤塑板保温体系，其热工特性指标参见《贵州省居住建筑节能设计标准备》（DBJ52-49-2008）。XPS挤塑苯板，1200mm×600mm，双面开槽3mm×3mm，间距50mm，厚度见上表。屋面保温构造做法详见建筑装修做法一览表。
（4）架空屋面顶板保温采用HL169中空微珠无机保温砂浆，厚度30mm。保温砂浆铺于架空层顶板面。做法参见建筑装修做法一览表一—水泥砂浆楼面二、三。
5.材料性能要求：
（1）按西南J103《挤塑聚苯板保温构造图集》的要求，挤塑聚苯乙烯泡沫板燃烧性能达B2级。
（2）HL169中空微珠无机保温砂浆性能要求见《外墙外保温建筑构造（二）》（黔07J105）（2009版）。
6.外门窗类型及性能要求：
（1）经暧通专业进行权衡判断之后，外窗采用深灰色断桥铝合金框，单框透明中空玻璃，其传热系数、遮阳系数及玻璃厚度见上表。外窗气密性不应低于《建筑外窗空气渗透性能分级及其检测方法》（GB7107）规定的4级，透明玻璃的气密悸不应低于《建筑幕墙物理性能分级》GB/T15225规定的3级。所有外窗的可开启面积不应小于窗面积的30％。
（2）选用外门窗时，其传热系数及遮阳系数不应大于上表设计值。
（3）本工程实际外窗遮阳系数为1.0。
（4）当墙面积比小于0.4时，玻璃的可见光透射比不应小于0.4。
7.建筑外门应采取保温隔热节能措施，当采用木门或金属门时，应采用成品保温门；当采用玻璃门时，按节能设计专篇中外窗窗框、玻璃厚度以及传热系数设计取值。
8.外墙内保温各节点具体做法同时参见黔07J105-26-30页。保温层施工时，应由XPS挤塑板和HL169中空微珠无机保温砂浆专业厂家进行施工或批导施工。
9.建筑节能朝向及范围栋号示意如下图所示：
北

B-01栋7+1F
B-02栋7+1F
B-03栋7+1F
B-04栋7+1F
B-05栋7+1F
B-06栋7+1F
B-08栋7+1F

美的金阳项目一期二标段建筑节能朝向示意图
三、施工准备
3.1劳动力准备：根据本工程的特点和重要性，我公司组织具有专业住宅楼外墙保温施工经验的施工班组进场施工。本工程计划组织2个专业施工作业队（2×30人）进行施工。开工前，由项目部组织现场技术人员及施工班组质量技术交底和安全文明教育，并按要求规范地实施到现场施工中。
3.2材料、施工机械准备：
（1）编制施工预算根据该项工程工料分析所需的材料用量计划，做好备料、供料工作和确定堆场库房、落实运输车辆。
（2）根据材料需用量计划组织材料进场，并安排保管员做好入库工作。
（3）施工机械、工具配置计划：砂浆搅拌机、电动搅拌器、放线工具、剪刀、滚刷、托线板、找平工具（H型尺或刮板，长度为1.2～2.0米）压平收光工具（短木杠、抹子、灰板）、手推车。大型施工机械（搅拌机、提升机等）由甲方提供，小型手执机具由我公司自备。
3.3保温层施工作业条件：
（1）基层墙面应干燥并已验收合格，符合《混凝土结构工程施工质量验收规范》及《砌体工程施工质量验收规范》的要求（平整度、垂直度必须≤5mm；若基层墙面平整度、垂直度达不到要求。应在基层墙面上做1：3水泥砂浆找平层；钢筋砼墙、柱与加气砼砌块接缝处应当采用加强钢丝网进行处理，加强钢丝网与各基体的搭接宽度不应小于150 mm。。
（2）门窗已安装到位并已通过验收符合要求，墙上施工孔洞堵封完毕。水暖及装饰工程需用的管卡等埋件留出位置或埋件完毕，电器工程的暗线管，接线盒等埋设完毕，并完成暗线管的穿线工作。
（3）作业现场应通水通电，并保持作业环境清洁。房间内不能有积水，外墙若有渗水应先处理好才能施工。
（4）钢筋混凝土施工保温层前应用界面层进行处理。

四 、施工进度计划及工期保证措施
4.1施工进度计划
为确保工程的施工进度，满足业主工期要求，在确保工程质量和安全施工的前提下，我公司拟组织具有专业住宅楼保温施工经验的项目管理人员和施工班组，以保证质量、缩短工期为目的，争取按计划完工。
根据本工程的特点、工作量和现场施工条件，暂以总工期60日历天为工期目标，安排施工进度计划。
4.2工期的动态控制
（1）加强施工中的进度检查力度，分析进度滞后原因，随时进行调整。
（2）对本工程进度进行重点管理，密切关注工程进度情况；必要时，从其它施工区调集人力、物力、以确保本工程如期顺利竣工。
4.3工期保证措施
（1）我公司将根据施工组织计划，组织人员、机械进驻施工现场合理组织流水作业。
（2）严格按照工艺流程和施工进度计划安排工作，做好施工前各项准备工作。
（3）加强质量管理，接受监督，强化质量意识，确保各分部分项工程达到验收标准，不因质量问题影响施工进度。
五 保温层的基本构造及材料性能指标
5.1 基层结构层：钢筋混凝土墙、加气混凝土砌块墙；
5.2 1：3水泥砂浆找平层：基层墙面上做1：3水泥砂浆找平层；钢筋砼柱与加气砼砌块墙接缝处应当采用加强网进行处理，加强网与各基体的搭接宽度不应小于150 mm。
5.3保温隔热层：HL169中空微珠保温隔热浆料，平均厚度30mm左右。HL169中空微珠保温隔热浆料是由无机胶凝材料复合聚合物可再分散浆料和各种助剂与硼硅酸盐中空微珠配制而成，采用预混合干拌技术，在工厂中将上述两大部份，严格按生产配方均混包装而成。

性能指标应符合表1要求。
表1 HL169中空微珠保温隔热干粉性能指标
项目
指标
Ⅰ型
Ⅱ型
湿表观密度 kg/m3 ≤
450
550
干表观密度 kg/m3
240～300
301～400
导热系数 W/( m·k) ≤
0.07
0.085
蓄热系数 W/( m2·k) ≥
1.0
0.8
抗压强度 kPa ≥
400
600
压剪粘结强度 kPa ≥
50
80
线性收缩率 ‰ ≤
3
软化系数 ≥
0.5
难燃性
不燃
放射性
IRa ≤
1.0
Ir ≤
1.0
5.4 HL169防渗抗裂层：在保温隔热层上刮抹2～3mm左右的HL169防渗抗裂柔性砂浆； HL169防渗抗裂柔性砂浆由32.5R硅酸盐水泥、水洗石英砂，聚合物可再分散柔性乳胶粉等在工厂中按比例用机器混合而成；现场加入一定适量的干净水搅拌均匀和易性好的砂浆，并根据情况酌情加减水量，最后的砂浆粘稠度适中，便于抹面操作。
性能指标应符合表2的要求。
表2 HL169防渗抗裂柔性砂浆性能指标
项目
指标
可操作时间，h
1.5～4.0
拉伸粘结强度，Mpa（常温28天） ≥
0.4
浸水粘结强度，MPa (常温28天，浸水7天）≥
0.15
压折比，MPa ≤
3.0
抗渗压力，MPa ≥
0.6
5.5 加固层：抗碱玻纤网格布，要求铺设在防渗抗裂层内，起加固作用。性能指标应符合表3的要求。 表3 玻纤网格布性能指标
项 目
单 位
指 标
孔径
mm
4×4
单位面积质量
g/m2
≥160
断裂强力（经纬向）
N/50mm
≥1250
耐碱强力保留率28d（经纬向）
％
≥90
涂塑量
g/m2
≥20

六 保温隔热系统施工流程
外墙保温施工流程 （见图1）
基层处理（混凝土墙面找平层前先涂刷界面剂;与砖墙接缝处钉钢丝网片）
配HL169中空微珠保温隔热浆料
用HL169中空微珠保温隔热浆料抹灰饼、冲筋
抹HL169中空微珠保温隔热浆料，分层施工，每层厚度10-15mm
配HL169防渗抗裂柔性砂浆
裁减网格布
抹HL169防渗抗裂柔性砂浆压入网格布
刮柔性腻子
外墙漆施工

图1 外墙外保温施工流程
七 保温隔热系统施工工艺
7.1施工前检查 检查门窗边框与墙体连接是否预留出外保温层厚度，窗体四周的缝隙是否密实。外墙各管件是否提前安装完毕，并一定要预留出保温层的厚度。塑钢门窗一定要安装完毕。
7.2基层处理 彻底清除基层墙体表面的浮尘、油污、松动物，墙体表面凸起物应剔除。
润湿施工基面。
7.3 HL169保温隔热层的施工
（1）冲筋、打饼： 沿水平和垂直方向按墙面尺寸用HL169中空微珠保温隔热浆料贴饼，冲筋。贴饼厚度应留出HL169防渗抗裂柔性砂浆厚度。
（2）抹HLl69中空微珠保温隔热浆料应最少分两遍施工，两遍间隔应在24小时以上。且应自上而下施工。第一遍施工厚度10~15mm左右为宜，第一层施工完后保持鱼鳞表面有利于第一遍保温层干燥，用手按不下陷，才能进行第二遍施工。此后每遍施工厚度不宜超过15mm，相隔时间≥24小时施工温度偏低时间隔时间可延长。
（3） 最后一遍操作时应达到冲筋，打饼厚度，并用靠尺搓平。平整度达到要求。
（4）阴角处施工时宜从外向内压抹。
（5）保温层固化干燥，一般约3～4天后（视施工及天气情况确定），方可进行下道工序。
7.4 HL169防渗抗裂砂浆层施工：
（1） 在进行此道工序时，必须待HL169中空微珠保温隔热浆料完全固化干燥后方可进行，该品是一种具有优异抗裂性、防水性和一定柔性的专用抹面砂浆，有利于提高和全面保护HL169中空微珠保温隔热层的综合性能，是保温层必备的配套材料，在整个保温隔热体系中尤为重要。
（2）抗裂砂浆层内，应铺压耐碱玻纤网格布。做抗碱玻纤网格布，先抹一遍HL169防渗抗裂柔性砂浆约1～1.5mm厚，随抹随铺贴抗碱玻纤网格布，并用抹刀将抗碱玻纤网格布压入砂浆中抹平，搭接宽度不应小于100mm，先压入一侧，抹HL169防渗抗裂砂浆，再压入另一侧抹平，严禁干搭，抗碱玻纤网格布的铺贴要求平整无褶皱，饱满度应达到100％，然后随即抹第二遍防渗抗裂砂浆，约1～1.5mm厚，完全覆盖并抹平压实，要求平整。严禁用普通水泥砂浆或加胶水的水泥砂浆替代进行抹面，易造成开裂、渗漏。3天后，可进行下道工序施工。
（3）相邻网格布之间的搭接宽度不应小于50mm，并不得使网格布皱褶、空鼓、翘边。两层网格布之间砂浆必须饱满，网格布的边缘严禁干搭接。各层阳角部位两边网格布应双向绕角搭结，阴角网格布可在阴角的一侧搭结。以上部位网格布的搭结宽度均不小于100mm。
防渗抗裂抹面层固化干燥后再进行涂料饰面层施工工序。
八 各主要结点的施工大样
本工程采用外墙外保温，基本做法及窗口、阳台、勒角、女儿墙、变形缝等节点的做法详见黔07J105。
九、施工注意事项
9.1 做抹平HL169中空微珠保温隔热浆料和HL169防渗抗裂柔性砂浆时，切忌拍浆，因为拍浆后的表层缺少骨料，容易产生裂缝。
9.2 施工中各工种应紧密配合，合理安排工序，严禁颠倒工序作业。
9.3 对于施工后的保温隔热墙体，不宜随意开洞。如确实需要，应在墙体保护达到设计强度后，方可进行。安装物件后应立即用HL169中空微珠保温隔热浆料修补，恢复原状。
9.4 在施工过程中应严格执行规程规范，禁止随意更改材料及各种材料的配合比。
9.5 刚施工后的保温隔热产品，应防风雨、防止物品撞击；对碰撞坏的墙面应及时修补。
9.6 禁止在保护层未干前进行饰面层施工,严禁踩塌窗口。
9.7 配制保温浆料时，必须使用砂浆搅拌机搅拌，严格按水灰比配料，控制用水量，否则会造成保温浆料强度大大降低，而形成墙面空鼓开裂。配制保温浆料时，不得掺加水泥等其它材料，不得使用强力搅拌机搅拌，因该机械不能准确控制加水量，而且搅拌过程中中空微珠易碎，影响强度。
9.8 配制好的保温浆料应在4小时内用完，不许另外加水。搅拌好的防渗抗裂柔性砂浆应在2小时内用完，不许另外加水。
十 保温隔热系统验收标准
外墙保温工程应按现行国家标准《建筑节能工程施工质量验收规范》GB50411-2007及《建筑工程施工质量验收统一标准》GB50300的规定进行施工质量验收。
十一 质量保证措施
（1）质量部门负责交待质量标准，随时检查是否按图纸和规范施工，及时提出施工质量问题，进行质量评定。
（2）材
